Metalliset kattopaneelit

Metallikattopaneelit ovat profiloituja teräslevyjä, jotka on muodostettu kylmävalssaamalla metallikierukoita poikkileikkauksiksi jatkuvilla tuotantolinjoilla. Niitä käytetään kattojen, seinien verhoiluun ja lattiapäällysteisiin. Ribbattu tai aallotettu profiili lisää ohuen levyn taivutusjäykkyyttä rivan suunnassa, jolloin 0,5 mm - 1,5 mm paksuiset paneelit voivat kantaa kattokuormia. SENBO käyttää metallisten kattoprofiilien rullamuovauslinjoja ja ylläpitää talon sisäistä testauskykyä tuulen nousun todentamista varten. Tuotantotarkastukset kattavat perusmetallin paksuuden, myötörajan, profiilin geometrian ja pintapinnoitteen laadun.

Perusmateriaalivaihtoehdot

• Kuumasinkitty teräslevy:Yleisesti DX51D+Z-laatu kaksipuolisella sinkkipinnoitteella 40 g/m² - 275 g/m². Soveltuu yleisiin teollisuusrakennuksiin.
• Al-Zn-pinnoitettu teräslevy:Pinnoite sisältää noin 55 % alumiinia ja 43,5 % sinkkiä. Tarjoaa 3-5 kertaa korroosionkestävyyden tavalliseen galvanoituun teräkseen verrattuna.

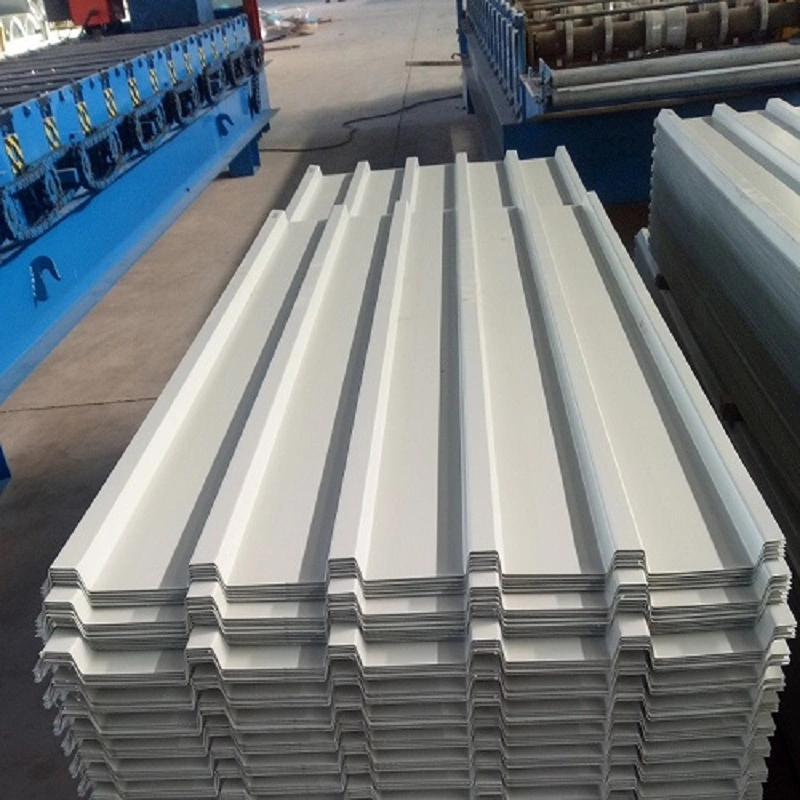

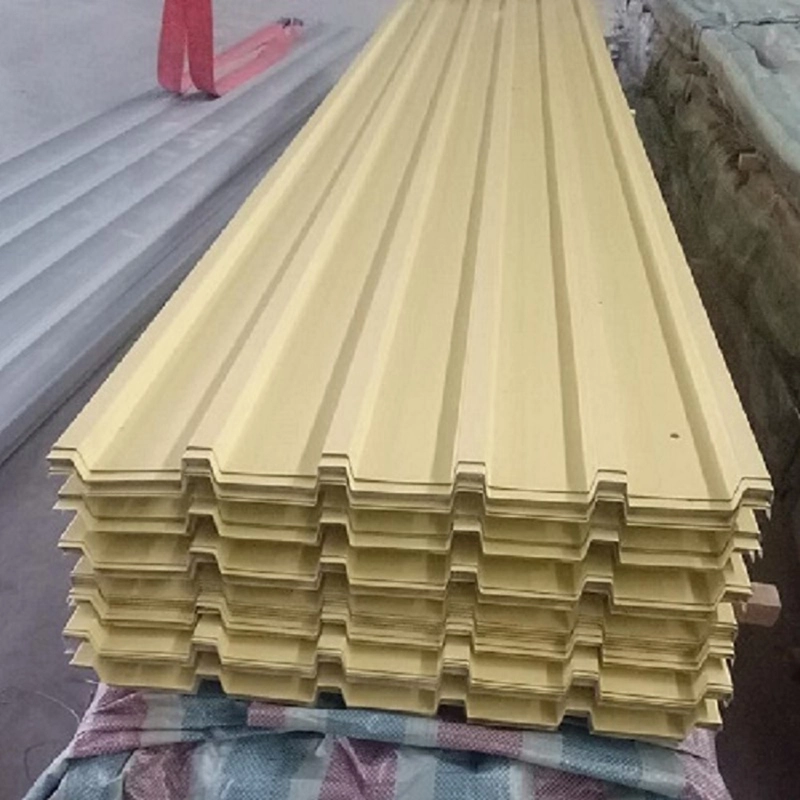

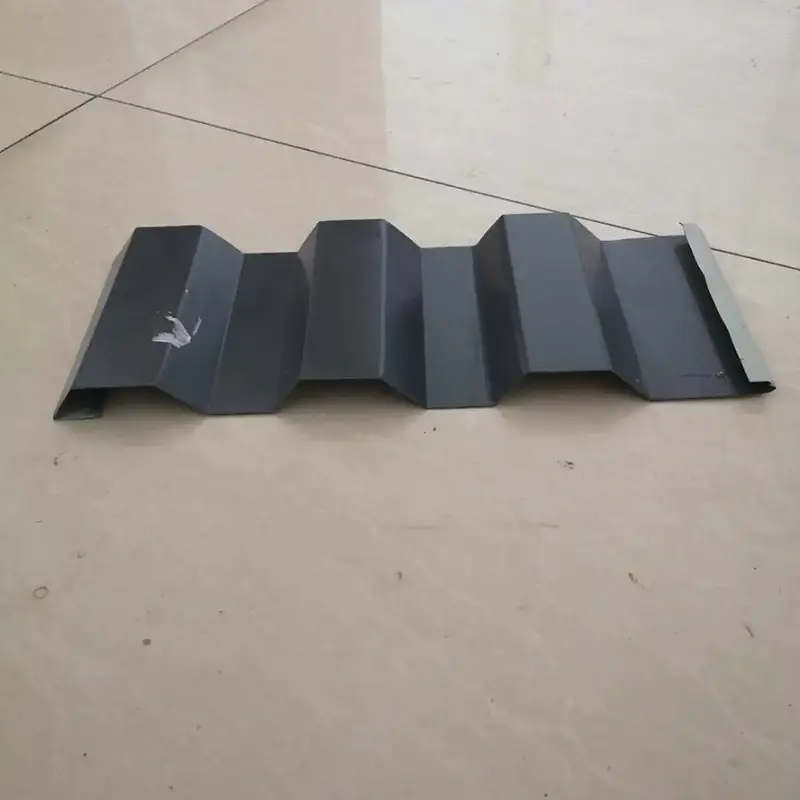

• Väripinnoitettu teräslevy:Viimeistelty polyesteri (PE) tai fluorihiili (PVDF) pinnoitteilla, jotka tarjoavat korroosionkestävyyden ja suunnittelun joustavuutta.
• Alumiini-magnesium-mangaani-seoslevy:AA3004-laatu, jonka tiheys on 2,73 g/cm³, noin kolmannes teräksen tiheydestä. Suunniteltu yli 50 vuoden käyttöikään.
• Ruostumaton teräslevy:445J2 ferriittistä ruostumatonta terästä, tyypillisesti 0,5 mm paksu. Käytetään suurissa julkisissa rakennuksissa, joissa on korkeat tuulenvastusvaatimukset.

Järjestelmän rakentaminen

Metallikattojärjestelmissä käytetään usein monikerroksista komposiittirakennetta. Guangzhou Baiyunin lentokentän terminaali 3 -projektissa kattorakenne alhaalta ylöspäin sisältää galvanoidut pääorret, rei'itetyn Al-Zn-pinnoitetun profiloidun teräspohjalevyn, höyrysulun, ääntä vaimentavaa kivivillaa, galvanoituja toisioorreja, lämpöeristeisiä kivivillaa, kuumasinkittyä teräslevyä, fix-restaing-teräslevyä, TPO-vedeneristyskalvoa, vesieristyskalvoa. ruostumattomasta teräksestä valmistetut kattopaneelit ja ruostumattomasta teräksestä valmistetut korkit. Tämä kokoonpano yhdistää rakenteellisen tuen, lämmöneristyksen, vedeneristyksen, äänenvaimennuksen ja ukkossuojauksen.

Asennusjärjestelmät

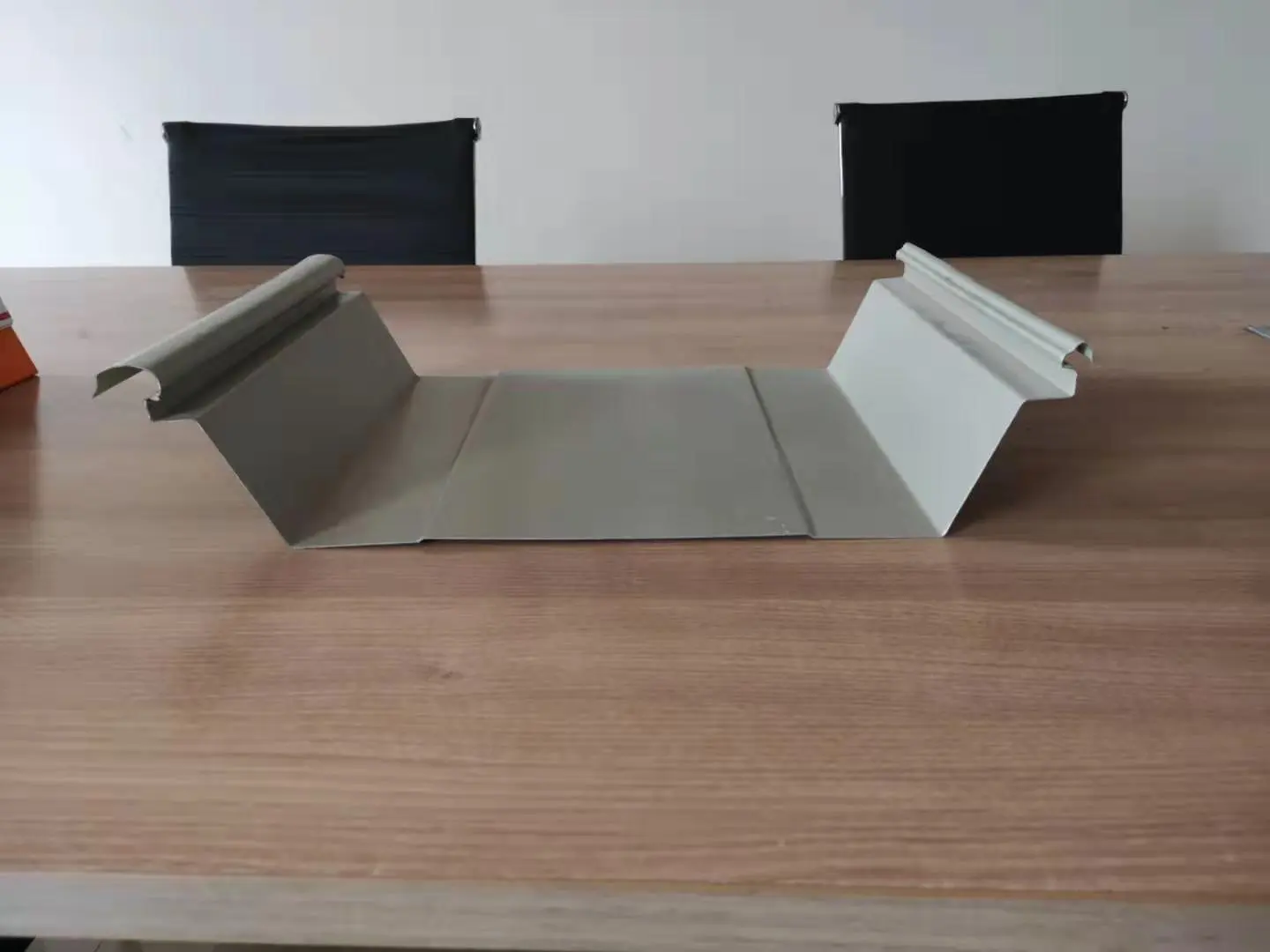

• Pysyvä saumajärjestelmä:Viereiset paneelien reunat saumataan mekaanisesti erikoistyökalulla. Tuloksena oleva liitos on rakenteellinen ja vesitiivis ilman tiivisteaineita. T-muotoiset kiinnitysklipsit mahdollistavat lämpöliikkeen katon kaltevuutta pitkin.
• Jatkuva hitsausjärjestelmä:Ruostumattomasta teräksestä valmistetut paneelit liitetään yhteen täyspitkällä hitsauksella. Saumattomat hitsit tarjoavat hyvän tuulen- ja vedenpitävyyden.

Tekniset tiedot

Suorituskykytiedot projektisovelluksista

1. Tuulen nostokapasiteetti

Rannikon julkiset rakennukset asettavat äärimmäisiä vaatimuksia kattojen tuulenpitävyydelle. Guangzhou Baiyunin lentokentän terminaalissa 3 jatkuvasti hitsattu ruostumattomasta teräksestä valmistettu kattojärjestelmä käytiin läpi staattisen tuulen nousutestin, ja sen kapasiteetti oli 18,2 kPa, mikä vastaa luokan 17 taifuunia. Vertailun vuoksi voidaan todeta, että perinteiset alumiini-magnesium-mangaani-seisomakatot kestävät tyypillisesti luokan 12 olosuhteita. Tuulen imukäyttäytymistä koskevat tutkimukset osoittavat, että lukitussauma ja kannatinliitos on heikoin kohta, joka vaatii kohdennettua vahvistusta. Greater Bay Arean kulttuuri- ja urheilukeskuksen stadionilla käytetään samanlaista hitsattua lähestymistapaa ja saavutettiin laboratoriotesteissä 21 kPa.

2. Vedenpitävyys ja ilmatiiviys

Katon vesieristys tulee rakenteellisesta kokoonpanosta, ei käytetyistä tiivisteistä. Pysyvät saumapaneelit käyttävät täyspitkää valmiiksi levitettyä tiivisteainetta ja lukittuja saumoja jättämättä pintaan naulareikiä tai vuotokohtia. Jatkuvasti hitsattu ruostumattomasta teräksestä valmistettu lähestymistapa luo katkeamattoman pinnan täyspitkällä hitsauksella, mikä parantaa entisestään vedenkestävyyttä. Suositeltava katon vedenpoistokaltevuus on vähintään 5 %. Kaukaloprofiili toimii luonnollisena vedenpoistokanavana, joka ohjaa veden nopeasti räystäisiin.

3. Lämpöliikkeen hallinta

Lämpötilan muutokset aiheuttavat metallilevyjen laajenemista ja supistumista. Pysyvät saumajärjestelmät absorboivat tämän liikkeen T-muotoisten liukukiinnikkeiden kautta, jotka mahdollistavat paneelien liikkumisen vapaasti katon kaltevuutta pitkin. Guangzhou Baiyunin lentokentän terminaalissa 3 hitsatut liitokset toimivat yhdessä poikittaisen aallotusprofiilin kanssa vapauttaen lämpöjännitystä. Molemmat menetelmät estävät vaurioita, jotka muuten aiheutuisivat rajoitetusta lämpöliikkeestä.

4. Rakentamisen tuottavuus

Greater Bay Arean kulttuuri- ja urheilukeskus sovelsi modulaarista rakennusstrategiaa kaikille kattokerroksille vedeneristyskalvon alapuolella. Työntekijät jakoivat 78 000 m²:n katon 878 itsenäiseen moduuliin, kokosivat ja hitsoivat jokaisen moduulin maantasolla ja nostivat sitten valmiit yksiköt paikoilleen. Tämä lähestymistapa nosti asennuksen tehokkuutta 30 % ja piti materiaalijätteen noin 2 %:lla.

5. Geometrinen joustavuus

Kattopaneeleja voidaan valmistaa suorina, kaarevina tai viuhkamaisina, jotta ne sopivat yhteen kaareviin, kaksoiskaareviin ja pallomaisiin arkkitehtonisiin pintoihin. "Kahden vuoren" tulevaisuuden tiede- ja teknologiakaupungin kulttuuri- ja taidekeskuksessa Anjissa, Zhejiangin osavaltiossa, metallikatto muodostaa kaksitoista jättimäistä bambulehtimuotoa. BIM-mallinnusta ja 3D-skannausta käytettiin rakentamisen toleranssien pitämiseksi hyväksyttävissä rajoissa.

Asennus- ja käsittelyohjeet

• Tarkista orren kohdistus ja taso ennen paneelin asennuksen aloittamista.
• Nosta paneelit reunasuojatuilla nostohihnoilla muodonmuutosten välttämiseksi.
• Vahvista sauman kiinnittyminen ja klipsien kohdistus ennen lopullista saumausta seisovissa saumajärjestelmissä.
• Keep the work area clean and dry when performing continuous welding; noudata päteviä hitsausmenetelmiä.
• Rajoita rakennusliikennettä valmiilla kattopinnoilla ja poista roskat nopeasti.

Yleisiä kysymyksiä

Mikä kattojärjestelmä sopii kovatuuliseen rannikkoalueeseen?

Jatkuvasti hitsattu ruostumattomasta teräksestä valmistettu järjestelmä tarjoaa korkeimman tuulenvastuksen, ja se on usein tarkoitettu taifuunialttiille alueille. Pysyvät saumajärjestelmät ovat varteenotettava vaihtoehto, kun sauman ja klipsien yksityiskohdat vahvistetaan tuulen nousulaskelmien mukaan.

Kuinka pitkät kattopaneelit kestävät lämpötilan muutoksia?

Pysyvät saumajärjestelmät käyttävät liukukiinnikkeitä, jotka mahdollistavat liikkumisen rinteessä. Hitsatut järjestelmät voivat sisältää poikittaisia ​​poimutuksia tai laajennussaumoja. Sopiva menetelmä riippuu katon geometriasta ja odotetusta lämpötila-alueesta.

Mitä jatkuvaa huoltoa metallikatto vaatii?

Tarkastusrutiinien tulee kattaa kiinnittimien tiiviys, paneelin kunto, tyhjennysreitin esteet ja tiivisteen eheys läpiviennissä. Pysyvät saumajärjestelmät vaativat yleensä vähemmän huoltoa, koska kiinnikkeitä ei paljasteta.

Voiko metallikatto mennä olemassa olevan katon päälle?

Uusi metallikatto voidaan joskus asentaa olemassa olevan katon päälle, jos rakenne kestää lisätyn kuorman ja olemassa oleva pinta on sopiva. Rakennusinsinöörin tulee arvioida vallitsevat olosuhteet ennen päätöksentekoa.

Laadunvalvonta ja dokumentointi

Toimittajien tulee toimittaa tehdastestitodistukset epäjaloa metallia varten, pinnoitteen paksuustiedot ja paneelin mittaraportit. Hankkeissa, joissa on tietyt tuulikuormituskriteerit, tulee pyytää tuulennousutestitietoja toimitettavan järjestelmän tarkan kokoonpanon osalta. Vastaanottopaikan tulee tarkistaa materiaalilaadut, paneelien pituudet ja pinnan kunto ennen asennusta.

Valintanäkökohdat

• Tarkista rakennuksen sijainti ja tuulen nopeus ennen kattojärjestelmän tyypin valintaa.
• Tarkista katon kaltevuus ja viemäröinti varmistaaksesi tehokkaan vedenpoiston.
• Varmista, että valittu paneelimateriaali on yhteensopiva rakennuksen ympäristöaltistuksen kanssa.
• Varmista, että kattotoimittaja voi toimittaa tarvittavat testitiedot ja asennustuen.
