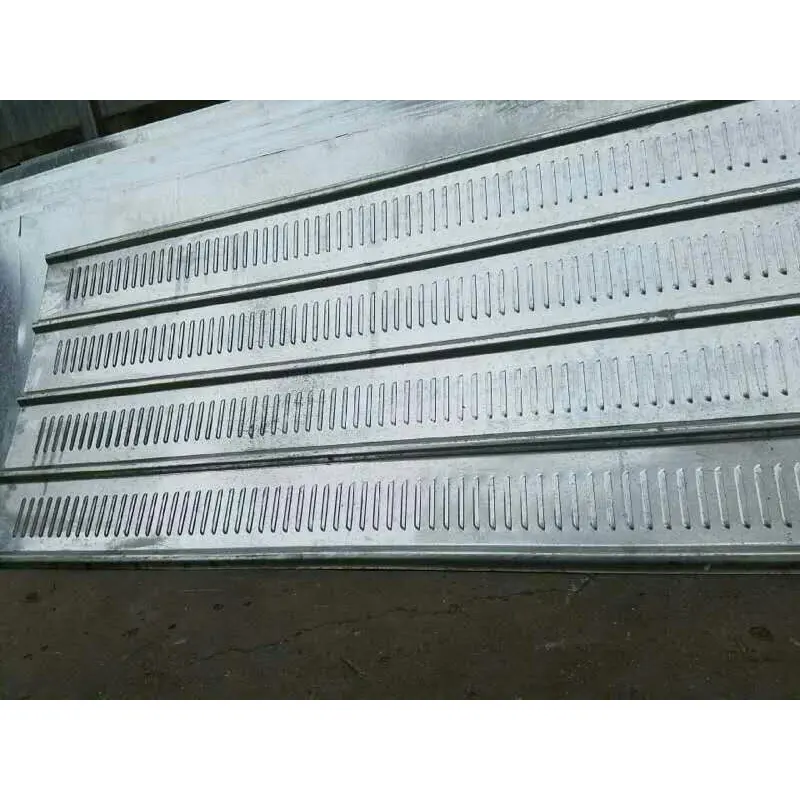

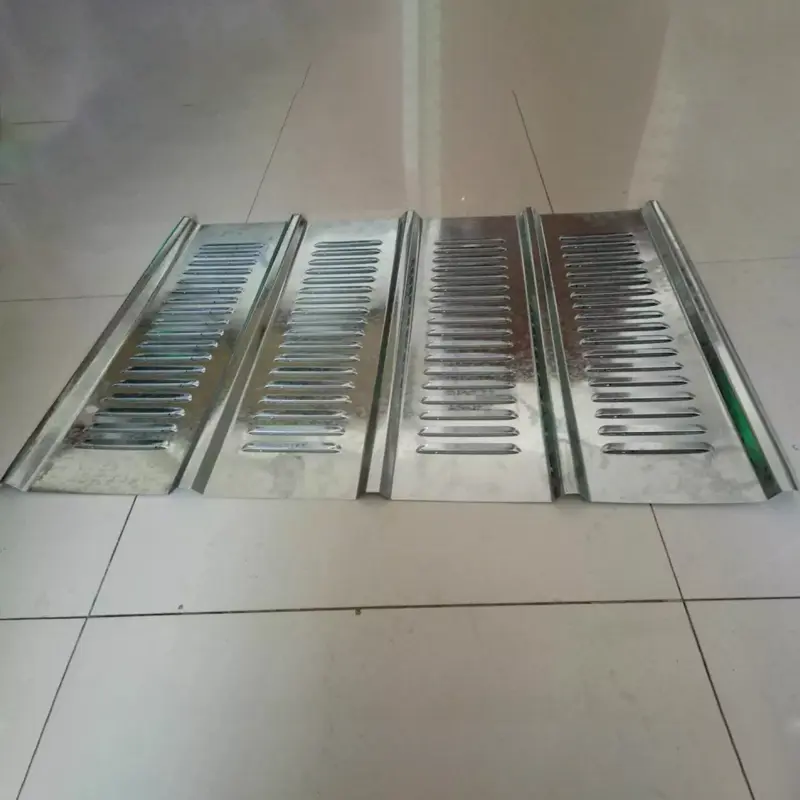

Säleikkö rei'itetty arkki

Säleikön rei'itetyt levyt ovat toiminnallisia arkkitehtonisia paneeleja, jotka on luotu työstämällä metallilevyjä nopealla tarkkuusleimauslaitteella muodostaen kulmikas, säleikön kaltainen aukkorakenne. Toisin kuin tavallisissa rei'itetyissä paneeleissa (joissa on suoria reikiä, kuten ympyröitä tai neliöitä), säleikköillä varustetuissa rei'itetyissä paneeleissa on kulmassa olevat säleet. Tämä muotoilu mahdollistaa ilman virtauksen diagonaalisten kanavien läpi samalla, kun se estää vaakasuuntaisen näkölinjan, jolloin saavutetaan "tuuletettu mutta läpinäkymätön" vaikutus.

Pohjamateriaalin valinta

Käyttöympäristöstä ja suorituskykyvaatimuksista riippuen voidaan valita seuraavat materiaalit:

Q235 galvanoitu teräs:Yleisin materiaali rakentamisessa. Pinnat on käsitelty kuumasinkitys- ja sähköstaattisella jauhemaalilla (pinnoitteen paksuus ≥60μm), jotka kestävät 500 tunnin suolasuihkutestauksen ilman kuoriutumista tai ruostumista. Testistandardi: ASTM B117 / ISO 9227. Laboratorioraportit ovat saatavilla pyynnöstä.

304 ruostumaton teräs:Käytetään korkeaa korroosionkestävyyttä vaativiin ulkoympäristöihin tai koristeprojekteihin.

Alumiiniseos:Käytetään projekteissa, joissa on painorajoituksia tai joissa vaaditaan yhteensopivuutta alumiini-magnesium-mangaani-kattopaneelien kanssa.

Valmistusprosessi ja tekniset tiedot:Valmistettu käyttäen nopeita, tarkkoja, täysin automatisoituja lävistyslinjoja, järjestelmä tukee erilaisia ​​materiaaleja, mukaan lukien rei'itetyt väripinnoitetut teräskelat, alumiinikelat ja ruostumattomat teräslevyt. Vakiopaksuudet vaihtelevat 0,5–2,0 mm (ohuet levyt: 0,5–1,0 mm; paksut levyt: 1,0–2,0 mm). Tyypilliset säleikön kulmat ovat 45°–60°, avoimen alueen suhde 40–60 %. Vakioarkkikoot ovat 1000×2000mm ja 1250×2500mm; mukautetut koot ovat saatavilla pyynnöstä.

Pintakäsittely:Galvanoidut teräslevyt voidaan viimeistellä sähköstaattisella jauhemaalauksella. Värit räätälöidään RAL-standardien mukaisesti (yleisiä värejä ovat tummanharmaa, vaaleanharmaa, kuninkaallinen ja tummanvihreä).

Suorituskyvyn vahvistus

1. Akustinen suorituskyky – Laboratoriomitattu melunvaimennus

Rei'itettyjen säleikköpaneelien akustinen suorituskyky perustuu konkreettisiin kokeellisiin tietoihin. National Cheng Kung Universityn (Taiwan) Architectural Acoustics Laboratoryn suorittama järjestelmällinen tutkimus mikrorei'itetyistä vaakasuorista säleikköpaneeleista osoitti, että keskimääräinen melunvaimennus vaihtelee vähintään 4 dB:stä enintään 15 dB:iin. Keskeisiä akustiseen suorituskykyyn vaikuttavia muuttujia ovat säleikön pituus, säleikön paksuus, rakennekokoonpano (yksipuolinen vs. kaksipuolinen rei'itys), säleikön kulma ja säleikön väli.

2. Ilmanvaihto ja tuulenvastus – tuulenvastusta vähennetty yli 30 %

Rei'itetyt säleikköpaneelit helpottavat luonnollista ilmanvaihtoa ja paineenalennusta säleikköissä olevien kulmien kautta, mikä vähentää tehokkaasti tuulenvastusta. Kun sitä käytetään rakennuskaivoissa, säleikköinen ilmavirtausrakenne vähentää tuulenvastusta yli 30 % verrattuna perinteisiin kiinteisiin esteisiin vertailevien tuulikuormituslaskelmien perusteella. Paneelit on suunniteltu täyttämään paikalliset tuulikuormitusvaatimukset sovellettavien rakennusmääräysten (esim. GB 50009 / EN 1991) mukaisesti, ja todellinen suorituskyky varmistetaan rakennelaskelmilla ja projektikohtaisilla tuulikuormitusarvioinneilla. Tämä tekee niistä sopivia taifuuni-alttiille ja tuulisille rannikkoalueille.

3. Korroosion- ja säänkestävyys – 500 tunnin suolasuihkutesti

Rei'itettyjen säleikköpaneelien korroosionkestävyys varmistetaan kaksoisprosessijärjestelmällä: kuumasinkitys ja sen jälkeen sähköstaattinen jauhemaalaus. Galvanoitu pohjakerros on yhdistetty korkeassa lämpötilassa kovettuneen ulkolaatuisen polyesterijauhemaalin kanssa (paksuus ≥60 μm). Paneelit kestävät 500 tuntia suolasuihkutestausta ilman kuoriutumista tai ruostumista standardin ASTM B117 / ISO 9227 mukaisesti. Kolmannen osapuolen testiraportit ovat saatavilla pyynnöstä, ja ulkokäyttöiän arvioidaan olevan 5–10 vuotta normaaleissa ympäristöolosuhteissa.

4. Mekaaniset ja valmistusominaisuudet

Valmistettu Q235 galvanoidusta teräksestä, materiaali tarjoaa erinomaisen puristuslujuuden, kun taas säleikön meistoprosessi varmistaa korkean mittatarkkuuden. Raideliikenteen sovelluksissa (tuuletus- ja sateenkestävät ikkunaluukut) rakenteessa yhdistyvät eteen päin olevat rei'itetyt säleiköt ja takalevyt, jotka tasapainottavat ilmavirtausta ja sääsuojaa. Moottoroitujen laitteiden tehoosastoissa 5–10 mm:n ääntä vaimentavaa materiaalia voidaan levittää säleikön rakenteeseen vaimentamaan melua.

5. Todistetut sovellusskenaariot

Laajamittainen julkisten rakennusten sisustus ja äänenvaimennus:Näitä säleikköä käytetään koristeluun ja akustiseen käsittelyyn suurissa projekteissa, kuten lentokentillä, rautatieasemilla, stadioneilla, messukeskuksissa ja metroasemilla.

Rakennuskeräys:Säleikkössä rei'itetyssä suojuksessa on modulaarinen rakenne ja pultattu kokoonpano, mikä eliminoi paikan päällä tehtävän hitsauksen tarpeen. Se tukee uudelleenkäyttöä yli 5 kertaa ja sen teräksen kierrätettävyysaste on 95 %.

Laitteiden ilmanvaihto ja lämmönpoisto:Laitekoteloiden lämmönpoistopaneeleina nämä säleiköt valmistetaan tyypillisesti ruostumattomasta teräksestä, galvanoidusta teräksestä tai alumiinista (paksuus: 0,8–2 mm), jotka tarjoavat tehokkaan ilmanvaihdon ja lämmönpoiston samalla kun ne tarjoavat suojan pölyltä ja roiskeilta.

Tärkeimmät tekniset tiedot

Kaikki alla luetellut parametrit perustuvat tehtaan standardituotantoon tai referoituun testaukseen. Räätälöinti on saatavilla projektikohtaisten vaatimusten mukaisesti.

Tärkeimmät edut

1. Ilmanvaihto ilman näkyvyyttä (ainutlaatuinen toiminnallisuus).Kulmassa oleva säleikkö muodostaa päällekkäisyyden edestä katsottuna ja estää yli 90 % näkyvyydestä ulkopuolelta ja sallii luonnollisen ilmavirran – tasapainottaa yksityisyyden suojan ilmanvaihdon ja lämmönpoiston kanssa. Visuaalinen seulonta mitataan 1 metrin etäisyydeltä kohtisuorassa paneelin pintaan nähden.

2. Todennettu akustinen suorituskyky (4–15 dB:n vaimennus).Laboratoriotestit vahvistavat keskimääräisen 4–15 dB:n melunvaimennusta; suorituskykyä voidaan parantaa lisäämällä ääntä vaimentavaa puuvillaa tai mikrorei'itettyjä paneeleja.

3. Korroosionkestävyys ja kestävyys (500 tunnin suolasuihkutarkastus).Kaksoiskorroosiosuojaus (kuumasinkitys ja sähköstaattinen jauhemaalaus) varmistaa, ettei kuoriu tai ruostu 500 tunnin suolasuihkutestauksen jälkeen standardin ASTM B117 / ISO 9227 mukaisesti; käyttöikä ulkona 5-10 vuotta.

4. Modulaarinen kokoonpano ja uudelleenkäyttö.Modulaarinen rakenne pulttiliitoksilla eliminoi paikan päällä tehtävän hitsauksen tarpeen; paneeleja voidaan käyttää uudelleen vähintään viisi kertaa, ja teräksen kierrätysaste on 95 %.

5. Joustava materiaali ja spesifikaatioiden räätälöinti.Saatavana eri materiaaleista, kuten Q235 galvanoidusta teräksestä, ruostumattomasta teräksestä ja alumiinista; levyn paksuus, mitat ja värit voidaan räätälöidä vastaamaan erityisiä projektin vaatimuksia.

Sovellusskenaariot

1.Koriste- ja ääntä vaimentavat järjestelmät suuriin julkisiin rakennuksiin, kuten lentokentille, rautatieasemille, stadioneille, messukeskuksille ja metroasemille.

2.Rakennustyömaa tietöitä, metrolouhintaa ja asuinrakennusten saneerauksia varten (vaatii tuulenpitävyyden ja paineenkevennyksen).

3.Ilmastointi, lämmönpoisto ja pölysuojaus teollisuuslaitoksiin ja laitehuoneisiin.

4.Meluesteet kunnallisille teille ja teollisuusalueille (yhdistettynä ääntä vaimentaviin materiaaleihin).

5.Integroidut arkkitehtoniset varjostus- ja ilmanvaihtosäleiköt.

Miksi valita rei'itetyt säleiköt?

Etsitkö toimivaa paneelia, joka tasapainottaa ilmanvaihdon ja suojauksen arkkitehtoniseen sisustukseen, rakennuskaareen tai melunvaimennusprojekteihin? Nämä paneelit on valmistettu galvanoidusta Q235-teräksestä tai ruostumattomasta teräksestä, ja niissä on tarkkuusleimatut, 45°–60° kulmassa olevat säleiköt. Ne tarjoavat yli 90 % visuaalisen suojauksen (mitattuna 1 metrin kohtisuorassa näkymässä) samalla kun ne mahdollistavat luonnollisen ilmanvaihdon ja paineen alennuksen, tarjoten yli 30 % vähemmän tuulenvastusta kiinteisiin paneeleihin verrattuna. Akustiset laboratoriotestit vahvistavat 4–15 dB:n melun vähenemisen, kun taas 500 tunnin suolasuihkutestit (ASTM B117 / ISO 9227) varmistavat niiden korroosionkestävyyden; modulaarinen rakenne mahdollistaa toistuvan uudelleenkäytön. Koristeellisesta äänenvaimennusta suurissa julkisissa rakennuksissa tuulenpitäviin kaiverruksiin kaupunkien tietöitä varten, rei'itetyt säleikköpaneelit – todistettujen suorituskykytietojen tukemana – tarjoavat luotettavan ratkaisun, joka varmistaa "ilmanvaihdon ilman näkyvyyttä" sekä melunvaimennusta ja tuulenpitävyyttä.

Usein kysytyt kysymykset

1. Mitä standardeja käytetään suolasumutestissä?

Testaamme jauhemaalattuja paneelejamme ASTM B117:n tai ISO 9227:n mukaisesti 500 tunnin ajan. Kolmannen osapuolen testiraportit ovat saatavilla pyynnöstä tulosten tarkistamiseksi.

2. Miten 90 % visuaalinen seulonta mitataan?

Visuaalinen seulontanopeus mitataan 1 metrin etäisyydeltä kohtisuorassa paneelin pintaan nähden. Normaaleissa katselukulmissa kulmassa olevat säleiköt menevät päällekkäin ja peittävät yli 90 % vaakasuuntaisesta näkölinjasta ja sallivat silti ilmavirran.

3. Voidaanko paneeleja käyttää alueilla, joissa on kova tuuli?

Kyllä. Säleikkörakenne vähentää tuulen kuormitusta yli 30 % kiinteisiin paneeleihin verrattuna. Suoritamme projektikohtaisia ​​tuulikuormituslaskelmia soveltuvien koodien (esim. GB 50009 tai EN 1991) mukaisesti varmistaaksemme, että paneelit ja tukirakenne on suunniteltu asianmukaisesti.

4. Mitä materiaaleja on saatavilla säleikön rei'itetyille paneeleille?

Tarjoamme Q235 galvanoitua terästä, 304 ruostumatonta terästä ja alumiiniseosta. Valinta riippuu korroosiovaatimuksista, painorajoituksista ja esteettisistä mieltymyksistä. Kaikki materiaalit voidaan pulverimaalata eri RAL-väreissä.

5. Toimitatko näytteitä tai testiraportteja ennen tilaamista?

Kyllä, voimme toimittaa näytepaneeleja arviointia varten ja jakaa asiaankuuluvat testiraportit (suolasuihku, akustinen, mekaaninen) pyynnöstä. Suunnittelutiimimme tarjoaa myös teknistä konsultointia sinun projektiisi.

6. Miten paneelit asennetaan?

Paneelit on suunniteltu modulaarista pulttikokoonpanoa varten, mikä eliminoi paikan päällä tehtävän hitsauksen tarpeen. Tämä mahdollistaa nopeamman asennuksen ja helpon purkamisen, ja paneeleja voidaan käyttää uudelleen useita kertoja.
