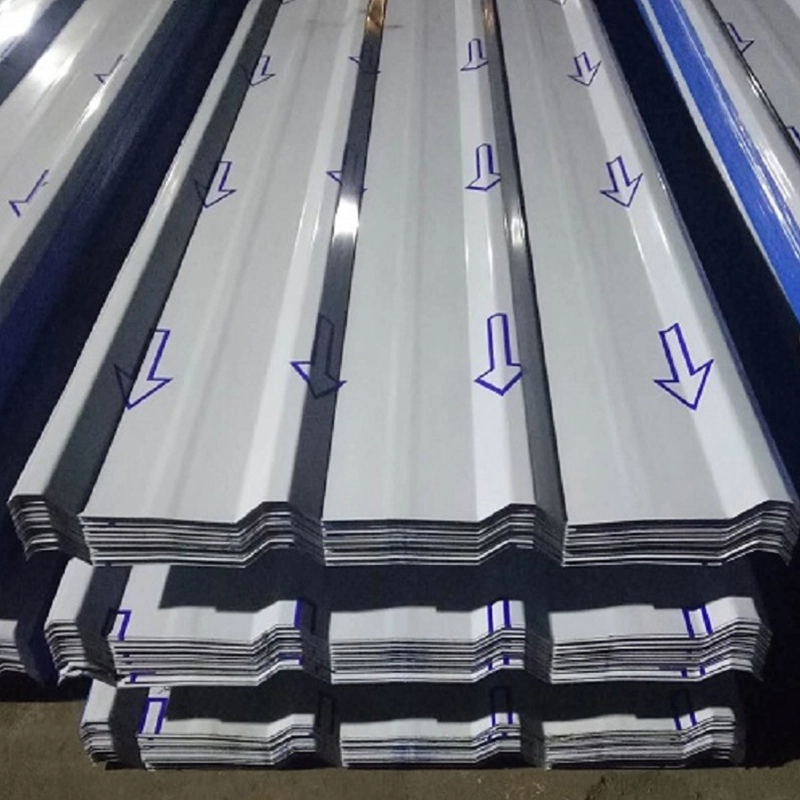

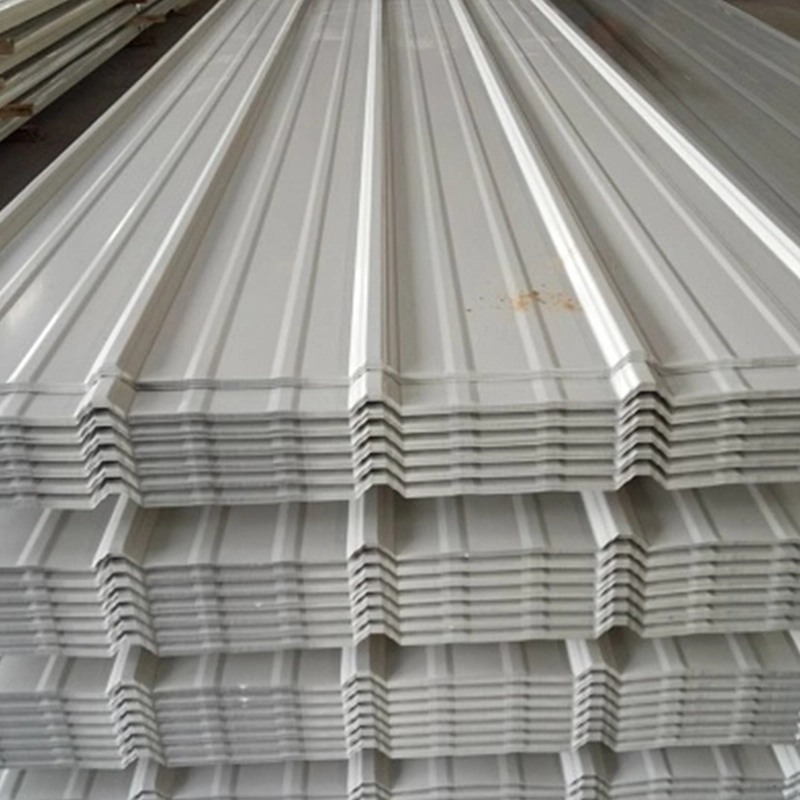

Metalliprofiililevy

Metalliprofiililevy, jota kutsutaan myös aallotetuksi metallilevyksi, valmistetaan telamuovaamalla ohut teräs- tai alumiiniseoskela aallotettuun poikkileikkaukseen ympäristön lämpötilassa. Pohjamateriaali valitaan projektiympäristön ja kuormitusvaatimusten mukaan. SENBO käyttää monirullaisia ​​jatkuvia muovauslinjoja ja suorittaa mittatarkastuksia rivan korkeudelle, levyn leveydelle ja profiilin geometrialle tuotannon aikana. Yhtiö ylläpitää myös saapuvien metallien paksuuden ja pinnoitteen painon tarkastuksia.

Alustan asetukset

• Galvanoitu teräslevy:Yleisiä rakennuslaatuja ovat Z275 ja Z450, joiden kaksipuolisen sinkkipinnoitteen paino on 275 g/m² ja 450 g/m². Pinnoitteen vähimmäispaksuus sivua kohden on noin 19 μm.
• Al-Zn-seoksella päällystetty teräslevy:Metallipinnoite sisältää noin 55 % alumiinia, 43,5 % sinkkiä ja 1,5 % piitä. Korroosionkestävyys on 3-5 kertaa galvanoidun teräksen. AZ150 on laajalti käytetty laatu.

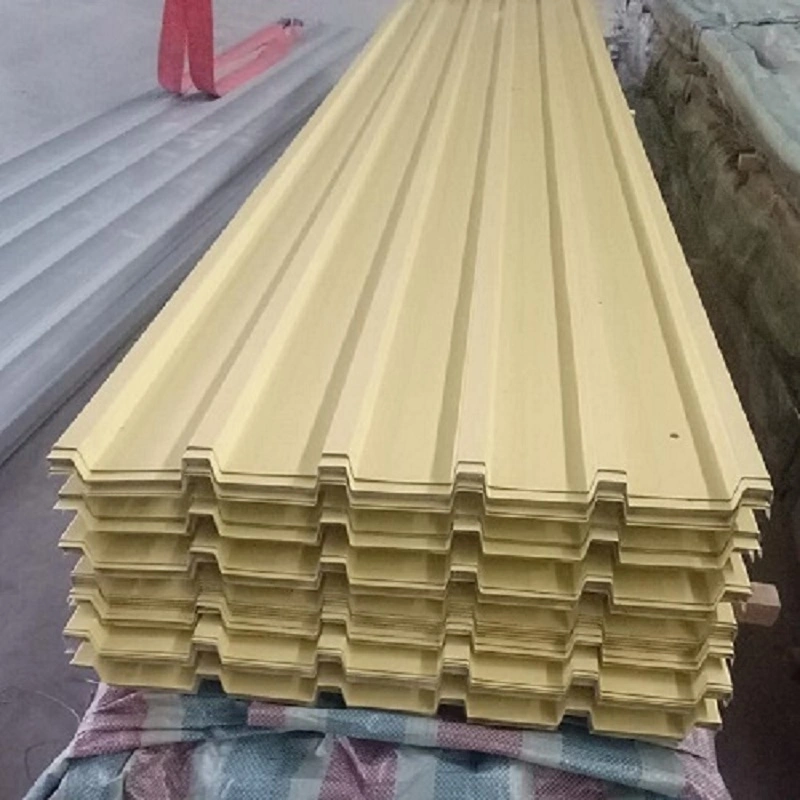

• Väripinnoitettu teräslevy:Käyttää galvanoitua tai Al-Zn-substraattia, jossa on esikäsittely ja orgaaninen pinnoite, kuten polyesteri, akryyli tai fluorihiili. Tämä vaihtoehto yhdistää korroosiosuojan koristeelliseen viimeistelyyn.
• Alumiiniseoslevy:Puolikovat alumiiniseoslevyt, joiden paksuus on 0,6–1,2 mm, tarjoavat hyvän korroosionkestävyyden ja muovattavuuden. Eristävä este tarvitaan liitoksissa erilaisiin metalleihin galvaanisen korroosion välttämiseksi.

Muodostaminen ja luokittelu

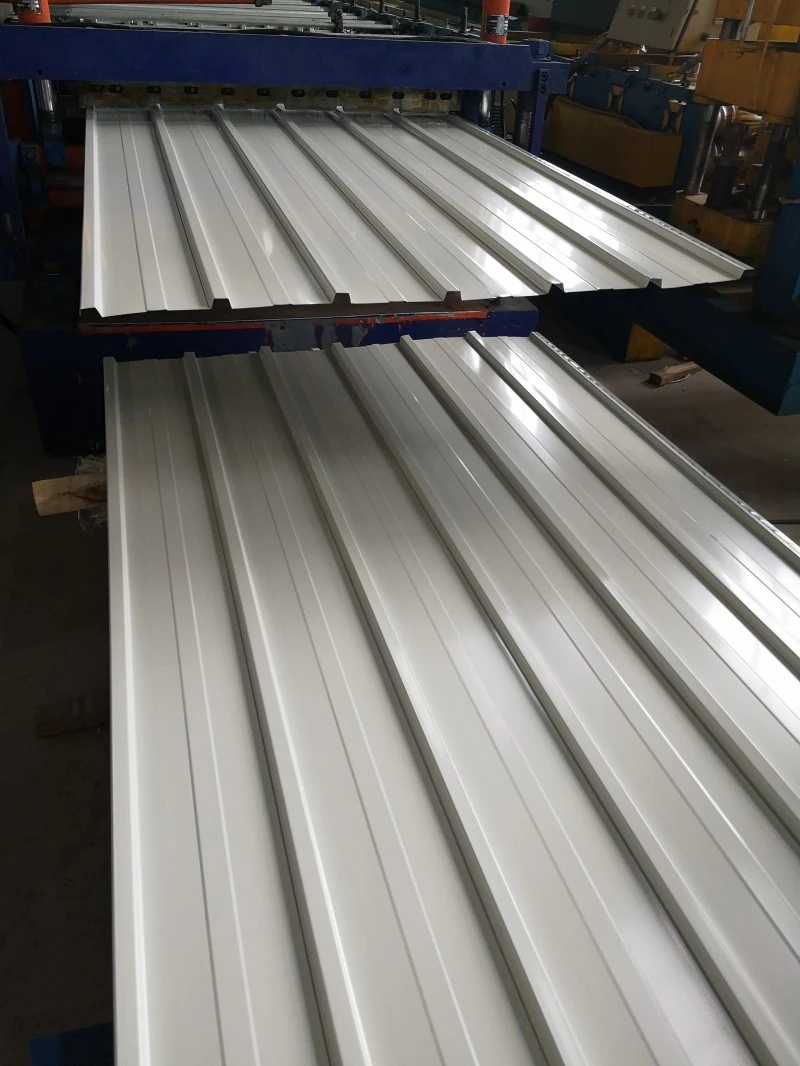

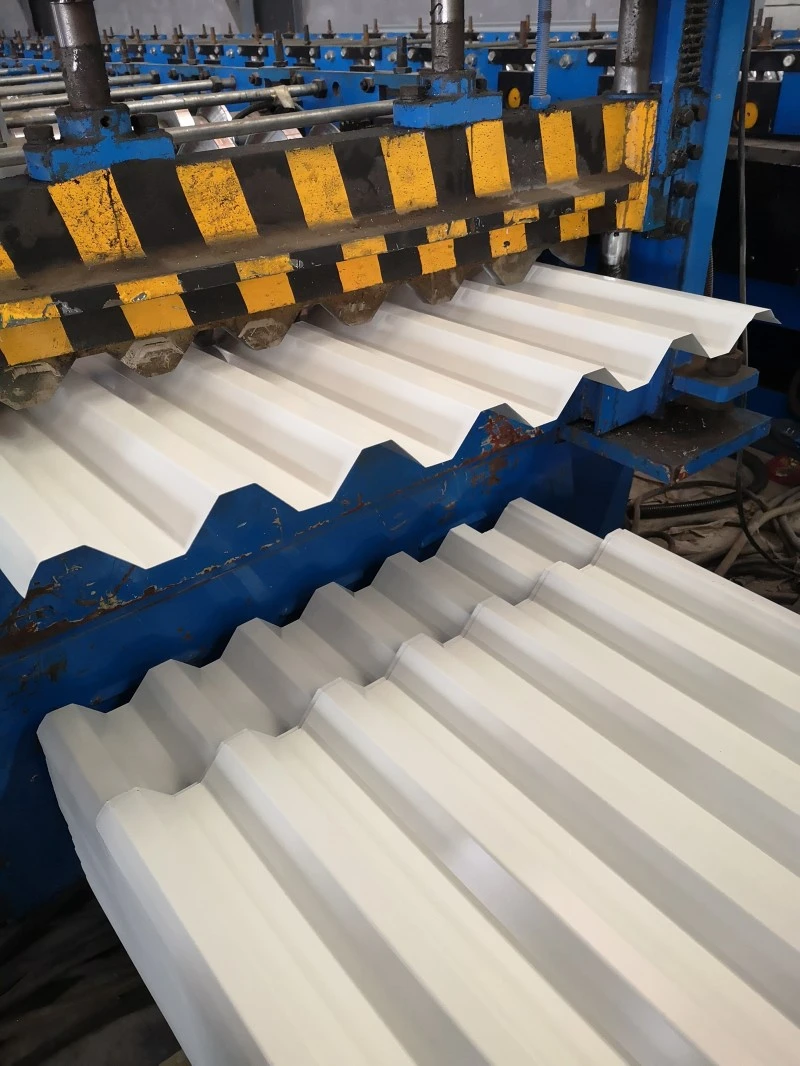

Metalliprofiililevyt muodostetaan jatkuvilla rullamuovauslinjoilla ja niitä voidaan valmistaa useista metreistä useisiin kymmeniin metriin. Tehdasesivalmistus tarjoaa korkean mittatarkkuuden, mutta sitä rajoittaa kuljetuspituus. Paikan päällä tapahtuva muotoilu mahdollistaa arkin pituuden mukauttamisen projektiin, mikä vähentää päätykierroksia ja säästää materiaalia ja työvoimaa. Tuotteet luokitellaan poikkileikkauksen mukaan V:n muotoisiin, U:n muotoisiin, W:n muotoisiin, uritettuihin, jäykistettyihin ja lohenpyrstöuritettuihin tyyppeihin. Sovelluksen mukaan ne sisältävät kattopaneelit, seinäpaneelit, komposiittilattialaudat ja kaarevat rakennepaneelit.

Tekniset tiedot

Hankkeen hakemustiedot

1. Teollisuusrakennukset ja varastot

Profiloituja metallilevyjä käytetään yleisesti katto- ja seinäkoteloina teollisuuslaitoksissa ja varastoissa niiden alhaisen omapainon ja riittävän lujuuden vuoksi. Projekteissa, joissa ei ole lämpöeristystä, teräksen kulutus on noin 5 kg/m² - 11 kg/m². Pingliang Sports Park -kompleksin metallikatto, joka asennettiin kesäkuun 2020 ja kesäkuun 2023 välisenä aikana, käytti katon pohjakerroksena 0,6 mm paksuja Al-Zn-pinnoitettuja profiloituja teräslevyjä. Projekti sai teknisen teknologian hopeapalkinnon vuoden 2024 Building Waterproofing Industry Science and Technology Awards -kilpailussa, mikä osoittaa, että materiaali on suoritettu hyväksyttävästi suuressa julkisessa tilassa.

2. Komposiittilattiajärjestelmät

Betonin kanssa yhdistettynä profiloitu teräslevy toimii sekä pysyvänä muottina että vetoraudoituksena. Tämä lähestymistapa poistaa perinteisen puumuotin ja väliaikaisen tuen tarpeen. Teräksen ja betonin välisen sidoksen parantamiseksi levyyn voidaan esihitsata leikkauspultit tai levy voidaan muodostaa kaksisuuntaisilla jäykistysrivoilla. Komposiittilattiajärjestelmiä käytetään laajalti korkeissa rakennuksissa ja monikerroksisissa teollisuusrakenteissa.

3. Kaarevat ja kaarevat rakenteet

Metalliprofiililevyt voidaan muodostaa litteiksi tai kaareviksi paneeleiksi. Kaarevat levyt mahdollistavat kaarevat rakennukset, joissa palkki-, laatta- ja pilaritoiminnot yhdistyvät yhdeksi rakenteelliseksi muodoksi. Kattojärjestelmät voidaan valmistaa kaarevina tai muuttuvina elementteinä ja ne soveltuvat vesieristysluokkien I-III vähintään 1,5 asteen kaltevuudella.

4. Katon vedeneristys ja tuulenpitävyys

Kattojärjestelmissä käytetään tyypillisesti joko limitettyjä ruuvikiinnitettyjä liitoksia tai korkealla seisovia saumoja. Pystyssaumamenetelmässä käytetään piilotettuja, läpäisemättömiä kiinnikkeitä, ja sitä on sovellettu muun muassa Beijing Capitalin kansainvälisen lentokentän terminaalirakennuksissa. SENBOn 360° pystysaumaprofiililevyjärjestelmän paneelin leveys on 430 mm ja rivan korkeus 65 mm. Se on suunniteltu vähintään 5 %:n kuivatuskaltevuudelle ja enintään 1,5 metrin orrelle. Piilotettu kiinnitysmenetelmä parantaa tuulen nousun kestävyyttä ja vähentää vuotoreittejä paljaisiin kiinnikkeisiin verrattuna.

Tuotteen ominaisuudet

• Kevyt ja taloudellinen:Teräksen kulutus 5 kg/m² - 11 kg/m² kattoon ja taloudellinen jänneväli noin 3,5 m tekevät materiaalista sopivan suuriin koteloihin.
• Korroosionkestävyys:Al-Zn-pinnoitettujen levyjen korroosionkestävyys on 3-5 kertaa sinkitty teräs. PVDF-pinnoitteet pidentävät entisestään käyttöikää aggressiivisissa ympäristöissä.
• Profiilivalikoima:V-muotoisia, uurrettuja, jäykistettyjä ja lohenpyrstöprofiileja on saatavana. Kaarevia ja muuttuvaprofiilisia paneeleja voidaan valmistaa arkkitehtonisiin erikoismuotoihin.
• Kaksi tuotantotilaa:Tehdasesivalmistus tai rullamuovaus paikan päällä antaa joustavuutta levyn pituuteen ja kuljetussuunnitteluun.
• Kierrätettävä materiaali:Teräs- ja alumiinilevyt voidaan kierrättää palvelun päätyttyä. Levyt voidaan myös integroida aurinkosähköjärjestelmiin energiantuotantoa varten.

Tyypilliset sovellukset

• Katto- ja seinäpäällysteet teollisuuslaitoksiin ja logistiikkavarastoihin.
• Metallikatot julkisiin rakennuksiin, kuten stadioneihin, messukeskuksiin ja lentokenttien terminaaleihin.
• Komposiittilattiaterassi korkeisiin rakennuksiin ja monikerroksisiin teollisuustiloihin.
• Kaarevat rakennukset ja väliaikaiset rakenteet, jotka hyötyvät itsekantavasta kuorimuodosta.

Asennus- ja käsittelysuositukset

• Säilytä lakanat tasaisilla tuilla ja pidä ne kuivina. Käytä hengittävää suojaa, jos ulkosäilytystä ei voida välttää.
• Nosta nippuja leveillä nostolaitteilla tai levitystankoilla estääksesi rivan muodonmuutoksia ja pinnoitevaurioita.
• Leikkaa levyt saksilla tai naarmuilla. Vältä hankaavaa leikkausta, joka tuottaa lämpöä ja vahingoittaa metallista tai orgaanista pinnoitetta.
• Käytä levymateriaalin kanssa yhteensopivia aluslevyillä varustettuja kiinnikkeitä galvaanisen korroosion välttämiseksi.
• Noudata määritettyjä sivukierroksen ja loppukierroksen tietoja. Kovan tuulen alueilla lisää kiinnittimien tiheyttä katon reunoissa ja kulmissa.
• Varmista seisovissa saumajärjestelmissä klipsien kiinnittyminen ja sauman kireys ennen kuin siirryt seuraavaan paneeliin.

Yleisiä kysymyksiä

Kuinka valitsen galvanoitujen, Al-Zn-pinnoitettujen ja väripinnoitettujen levyjen välillä?

Valinta riippuu ilmakehän ympäristöstä ja ulkonäkövaatimuksista. Galvanoidut levyt ovat edullisia lieviin olosuhteisiin. Al-Zn-pinnoitetut levyt tarjoavat paremman korroosionkestävyyden ja ovat suositeltavia rannikko- tai teollisuuskohteisiin. Väripinnoitetut levyt lisäävät kestävää koristeellista viimeistelyä ja ne valitaan, kun ulkonäöllä on merkitystä tai kun tarvitaan lisäpinnoitussuojaa.

Voidaanko profiloituja metallilevyjä käyttää sekä katto- että seinäsovelluksiin?

Kyllä, mutta profiili ja paksuus voivat vaihdella. Kattopaneelien tulee käsitellä vedenpoistoa ja tuulenkohoamista, kun taas seinäpaneelit keskittyvät enemmän tuulen kuormitukseen ja ulkonäköön. Valmistajan jännevälitaulukoita tulee käyttää oikean profiilin valitsemiseen kullekin sovellukselle.

Mikä on näiden levyjen pienin katon kaltevuus?

Limitetyille ruuvikiinteille järjestelmille tyypillinen kaltevuus on 5 %. Pysyviä saumajärjestelmiä voidaan käyttää niinkin alhaisissa rinteissä kuin 1,5 astetta, kun ne asennetaan asianmukaisella saumatiivisteellä ja vedenpoistorakenteella. Myös hankkeen suunniteltu tuulikuorma ja sateiden voimakkuus tulee ottaa huomioon.

Miten lämpölaajeneminen ja -kutistuminen käsitellään pitkissä levyissä?

Pitkät levyt laajenevat ja kutistuvat lämpötilan muutosten myötä. Pysyvät saumajärjestelmät mahdollistavat liikkumisen liukuklipsien kautta. Limitetyissä järjestelmissä päätyosan yksityiskohdat ja kiinnikkeiden väliset tulee suunnitella lämpöliikkeen mukaan. Projekti-insinöörin tulee tarkistaa levyn pituus ja lämpötila-alue.

Laadunvalvonta ja dokumentointi

Tavarantoimittajien tulee toimittaa myllytestitodistukset epäjaloa metallia ja pinnoitteen painoa koskevista tietueista. Profiilin mitat, kuten rivan korkeus, nousu ja tehollinen leveys, tarkistetaan tuotannon aikana ja ennen toimitusta. Projekteissa, joissa on erityisiä tuulenkohoamisvaatimuksia, voidaan toimittaa testiraportteja tai laskelmia. Paikan päällä tehtävän vastaanottotarkastuksen tulee varmistaa levyn paksuus, profiilin muoto, pinnoitteen kunto ja pituus tilausta vastaavasti.

Valintanäkökohdat

• Tunnista kohteen ympäristökorroosioluokka ennen perusmateriaalin ja pinnoitteen valintaa.
• Vahvista mitoitustuulikuorma ja jänneväli valitaksesi oikean levyn paksuuden ja profiilin.
• Tarkista katon kaltevuus ja viemäröinti, jotta vältät veden kertymisen ja vuodot.
• Jos kyseessä on pitkiä jatkuvia arkkeja, varmista, että kuljetusreitille mahtuu vaadittu pituus tai suunnitelma telamuodostusta varten.
• Jos levyä käytetään komposiittilattiajärjestelmässä, varmista vaadittu leikkausnastan asettelu ja paloluokitusvaatimukset.
