Väripinnoitettu aallotettu teräslevy

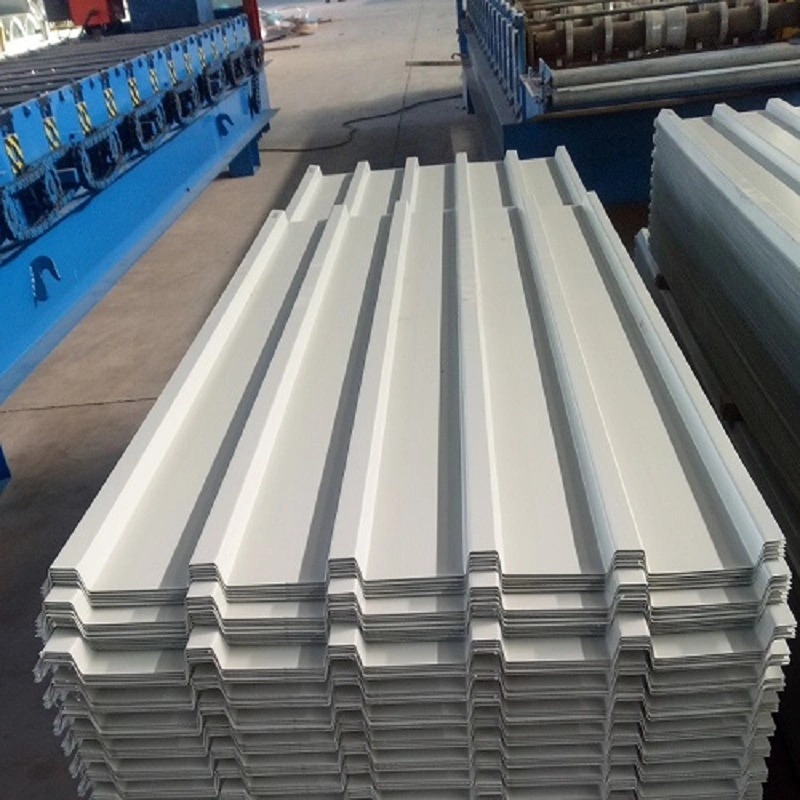

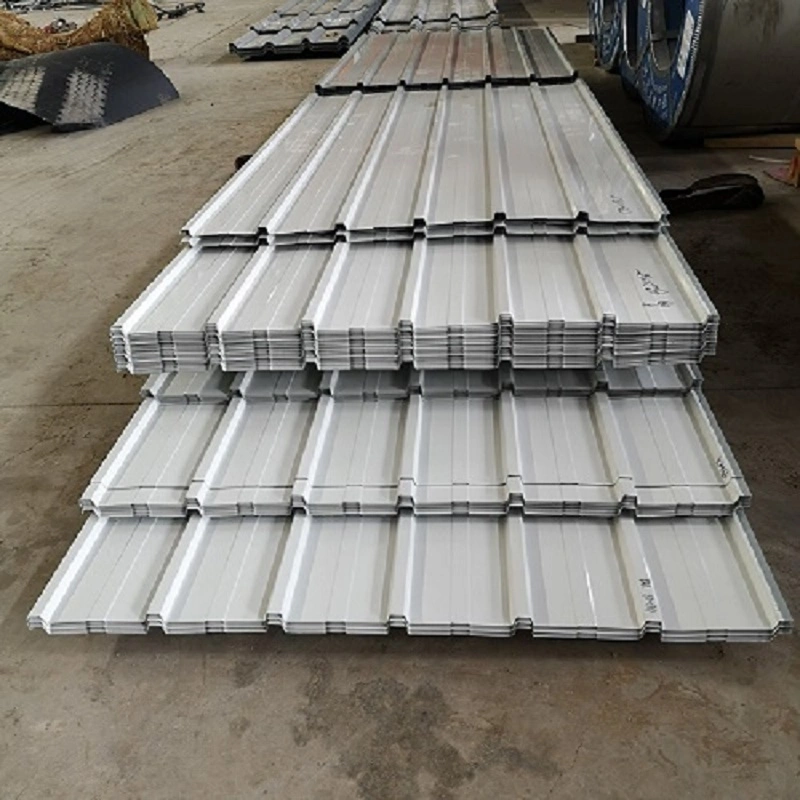

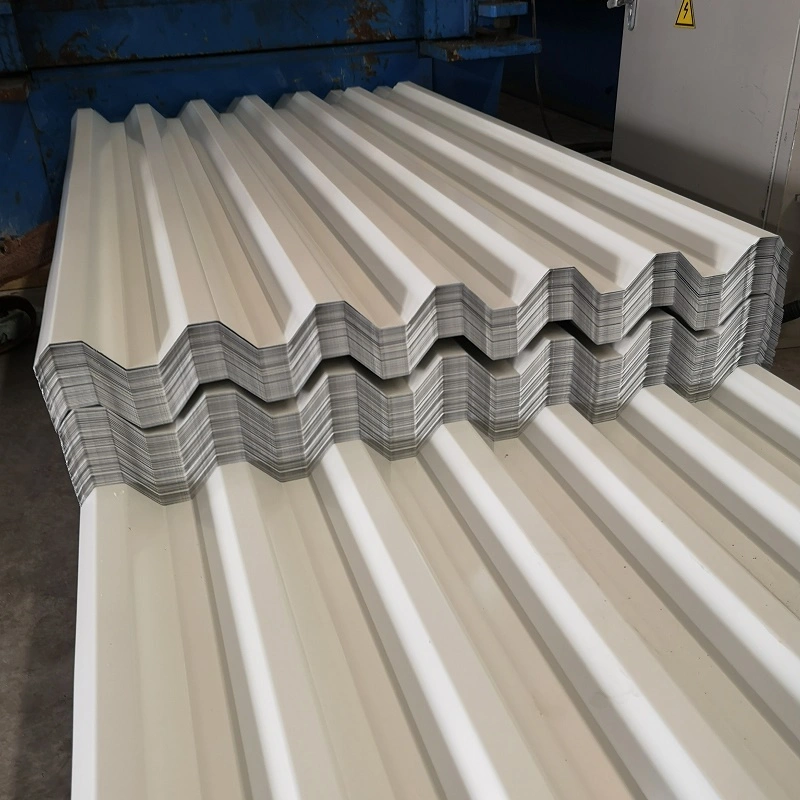

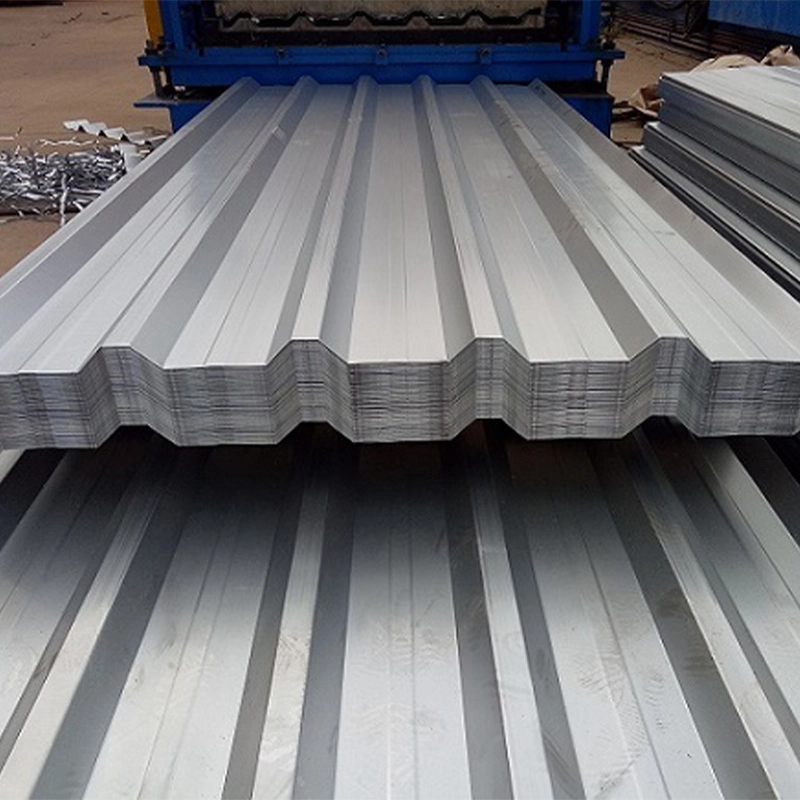

Väripinnoitettu aallotettu teräslevy valmistetaan muotoilemalla esimaalattu teräskela aaltopahviprofiiliksi. Pohjakela on kylmävalssattua tai kuumasinkittyä terästä, jonka laatuja ovat DX51D, Q195 tai SGCC. Ennen maalausta pinta läpikäy rasvanpoiston, fosfatoinnin ja kromatoinnin. Tämän jälkeen kela saa telalla päällystetyn pinnan, tyypillisesti polyesteriä tai PVDF:tä, jonka yläpuolen kuivakalvon paksuus on 15 μm - 25 μm ja takapuolen paksuus 5 μm - 10 μm. SENBO toimittaa nämä levyt tarkastettuaan kelan paksuuden, pinnoitteen painon ja pinnan kunnon, ja rullamuovausprosessiin kuuluu profiilin geometrian säännöllinen tarkastus.

Väripinnoitettu aallotettu teräslevy kylmämuovataan poikkileikkaukseksi yhdensuuntaisista ripoja ja laaksoja. Tämä muoto tarjoaa korkean pitkittäisen taivutusjäykkyyden ja tehokkaan vedenpoiston pitäen samalla materiaalin paksuuden välillä 0,2–1,2 mm. Yleisiä profiileja ovat YX10-130-910, YX15-225-900, YX25-205-820, YX35-125-750 ja YX51-250-750. Tehokkaat peittoleveydet vaihtelevat 300 mm - 1150 mm. Arkin pituus leikataan tilauksesta. Tuote noudattaa GB/T 12755-2008 -standardia, joka määrittelee vaatimukset materiaalin koostumukselle, mekaanisille ominaisuuksille, pinnoitteelle ja mittatoleransseille.

Tärkeimmät tiedot

Tuotteen ominaisuudet

• Kevyt paino ja riittävä jäykkyys:Aallotettu profiili lisää taivutusjäykkyyttä lisäämättä materiaalin paksuutta, mikä auttaa vähentämään rakenteellisia kuormia.
• Tehokas vedenpoisto:Yhdensuuntainen ripa- ja laaksokuvio siirtää sadeveden nopeasti räystäisiin ja vähentää poikittaisten päällekkäisyyksien määrää.
• Korroosiosuojaus:Galvanoitu tai Al-Zn metallikerros sekä orgaaninen pintamaali tarjoavat kaksi estettä ilmakehän korroosiota vastaan.
• Värin ja koon joustavuus:Saatavilla on RAL-värejä, ja levyn pituus, paksuus ja profiili voidaan säätää projektipiirustusten mukaan.
• Nopea asennus:Tehdasvalmisteiset levyt asennetaan suoraan orreille, mikä lyhentää työmaata verrattuna paikoilleen valu- tai muurausjärjestelmiin.

Kenttäsovellusesimerkkejä

1. Teollisuusrakennusten katto- ja seinäkotelot

Näitä väripinnoitettuja aallotettuja teräslevyjä käytetään usein kattoihin ja seiniin teollisuuslaitoksissa ja varastoissa. 760-tyyppinen profiili on yleinen kateissa, koska sen geometria tukee hyvää vedenpoistoa ja rajoittaa sivukierrosten määrää. Yhdessä rannikkoprojektissa Southeast Copper Industryn 48 000 m²:n tehtaalla käytettiin värillistä teräskattoa ja hajautettua aurinkosähköjärjestelmää. Katto toimi hyväksyttävästi alueen sateisissa olosuhteissa, mikä osoittaa materiaalin soveltuvuuden suuriin tehdaskuoreihin.

2. Modulaariset rakennukset ja väliaikaiset rakenteet

Väripinnoitetut aaltopahvilevyt sopivat hyvin modulaariseen ja tilapäiseen rakentamiseen, koska ne ovat kevyitä, helppo leikata ja nopeita asentaa. Shanghai Nanhe Branch Line Park -projekti sisälsi aseman, joka rakennettiin väripinnoitetulla aaltopahvikatolla ja modulaarisilla menetelmillä 45 päivässä. Samanlaisia ​​sovelluksia ovat esivalmistetut hytit, väliaikaiset toimistot, työmaan kaiteet ja katokset.

3. Special Enclosures

Profiilia käytetään myös tietyissä erikoisympäristöissä, kuten laivojen hyttien sisätiloissa. Tällöin aallotus antaa pinnan tasaisuuden ja visuaalisen rakenteen samalla, kun se vähentää paneelin takana tarvittavan kevyen teräskehyksen määrää.

Sivuston käsittely- ja asennusohjeet

• Pidä arkit kuivina ja säilytä niitä tasaisilla tuilla. Jos ulkosäilytys on tarpeen, käytä hengittävää päällistä ja nosta pinoa.
• Käsittele nippuja leveillä nostolaitteilla, jotta et vaurioita ripoja tai naarmuta maalia.
• Käytä leikkaamiseen saksia tai naarmuja. Vältä hankaavia levyjä, jotka tuottavat lämpöä ja voivat vahingoittaa pinnoitetta leikatussa reunassa.
• Määritä levypinnoitteen kanssa yhteensopivat kiinnikkeet ja aluslevyt galvaanisen korroosion minimoimiseksi.
• Seuraa valmistajan kierrostietoja sivukierrosten ja loppukierrosten osalta. Levitä tiivisteainetta katon kaltevuuden ja tuulivyöhykkeen osoittamaan paikkaan.
• Tarkista orren kohdistus ennen arkkien asettamista. Virheellinen kohdistus voi aiheuttaa näkyvää aaltoilua ja rasittaa kylkiluita.

Laadunvalvonta ja dokumentointi

Tehdastodistusten tulee vahvistaa perusmetallin laatu, galvanoidun pinnoitteen paino ja maalikalvon paksuus. Tuotannon aikana profiilimitat, kuten rivan korkeus, nousu ja tehollinen leveys, tarkistetaan säännöllisin väliajoin. Ennen toimitusta arkit tarkastetaan pinnoitevirheiden, pintanaarmujen ja mittatarkkuuden varalta. Suurissa projekteissa näytteet voidaan tarvittaessa lähettää kolmannen osapuolen suolasumutuksiin tai nopeutettuihin säätesteihin.

Valintanäkökohdat

• Tunnista työpaikan ilmakehän korroosioluokka ennen galvanoidun pinnoitteen painon ja maalityypin valintaa.
• Vahvista mitoitustuulikuorma ja orreiden väli valitaksesi oikean levyn paksuuden ja profiilin.
• Tarkista katon kaltevuus ja viemäröinti, jotta vältät lammutuksen ja varmistat, että vesi virtaa räystäisiin.
• Suunnittele pitkiä jatkuvia arkkeja varten kuljetusreitti ja pääsy työmaalle. Rullamuovaus paikan päällä voi olla vaihtoehto, jos kuljetus on rajoitettua.
• Jos rakennus on palovaarallisella alueella, on huomioitava, että pelti itsessään on palamaton, mutta kattokokoonpano eristeineen on arvioitava erikseen.

Usein kysytyt kysymykset

Kuinka valitsen PE- ja PVDF-pinnoitteiden välillä?

PE on standardi, taloudellinen viimeistely yleisiin teollisuusrakennuksiin leutoissa ympäristöissä. PVDF säilyttää värin paremmin ja kestää UV- ja suolasuihkua, mikä tekee siitä paremman rannikolla tai erittäin syövyttävissä paikoissa. Valinnan tulee vastata projektin odotettua käyttöikää ja ympäristöaltistusta.

Mikä on aallotetun väripinnoitetun levyn katon vähimmäiskaltevuus?

5 %:n kaltevuutta suositellaan yleisesti ruuvikiinnitetyille limittäisille järjestelmille. Alemmat rinteet vaativat lisätiivistys- ja salaojitussuunnittelua, ja projektin insinöörin tulee vahvistaa hyväksyttävä vähimmäisarvo paikallisen sateen voimakkuuden perusteella.

Voidaanko nämä levyt asentaa kaareville katoille?

Jotkut profiilit voidaan kaareuttaa suurelle säteelle rullamuovauksella tai puristusjarrutuksella. Pienin säde riippuu levyn paksuudesta, rivan geometriasta ja pinnoitteen joustavuudesta. Toimittajan tulee vahvistaa muodostusraja ennen tilauksen tekemistä.

Miten värin yhtenäisyys säilyy suurella katolla?

Kaikki arkit samalle pinnalle tulee tilata samasta kelaerästä aina kun mahdollista. Jos useita eriä ei voida välttää, pyydä värilukemaa ja sovi toleranssista, kuten ΔE ≤ 1,5. Oikea säilytys- ja asennusjärjestys auttaa myös välttämään näkyvää vaihtelua.
