Piilokiinnitys Väripinnoitettu teräspaneeli

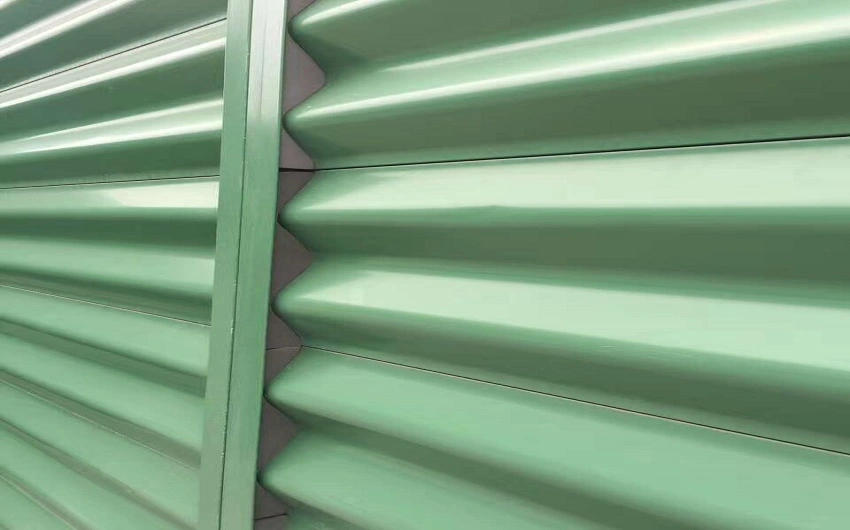

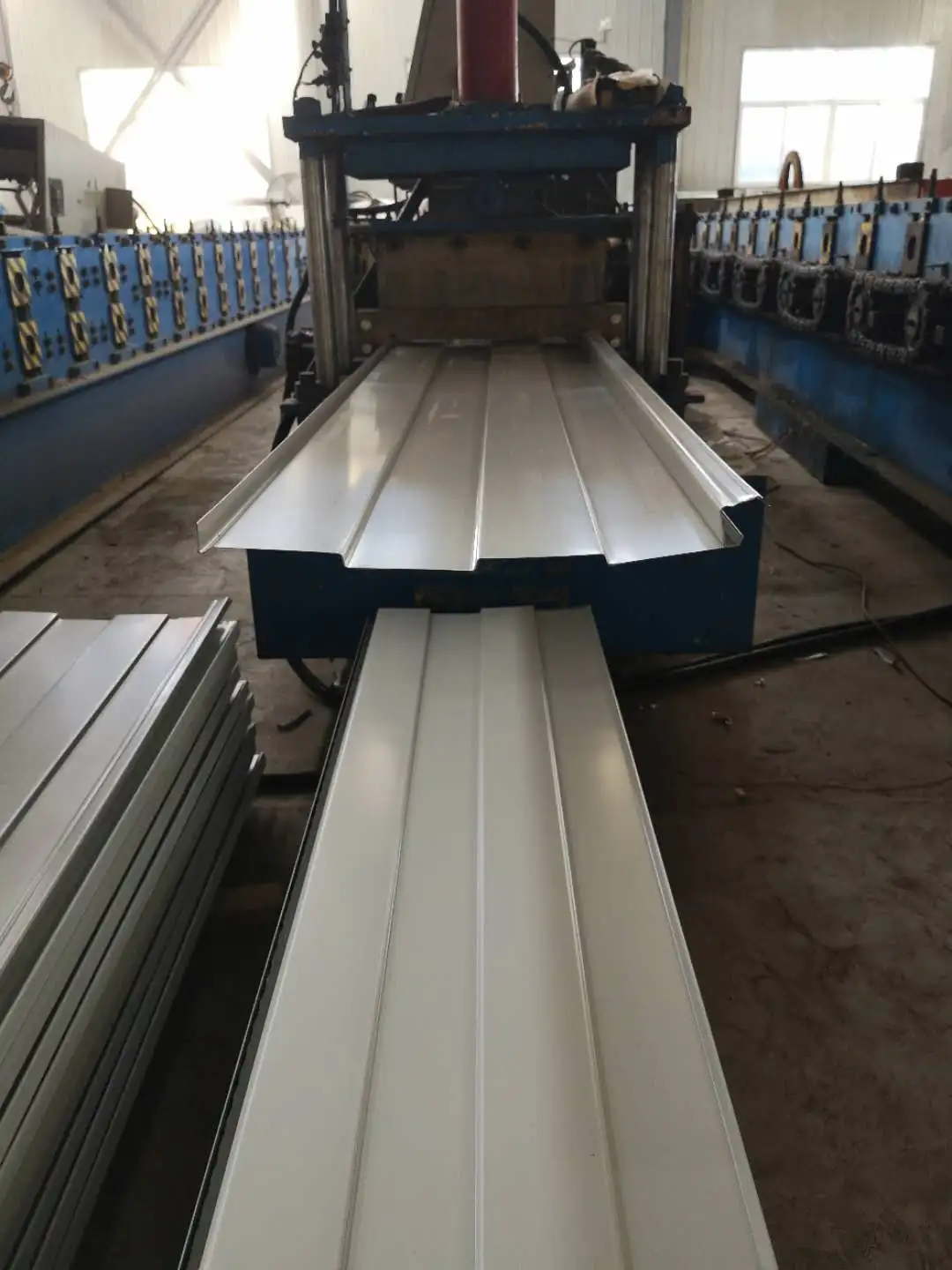

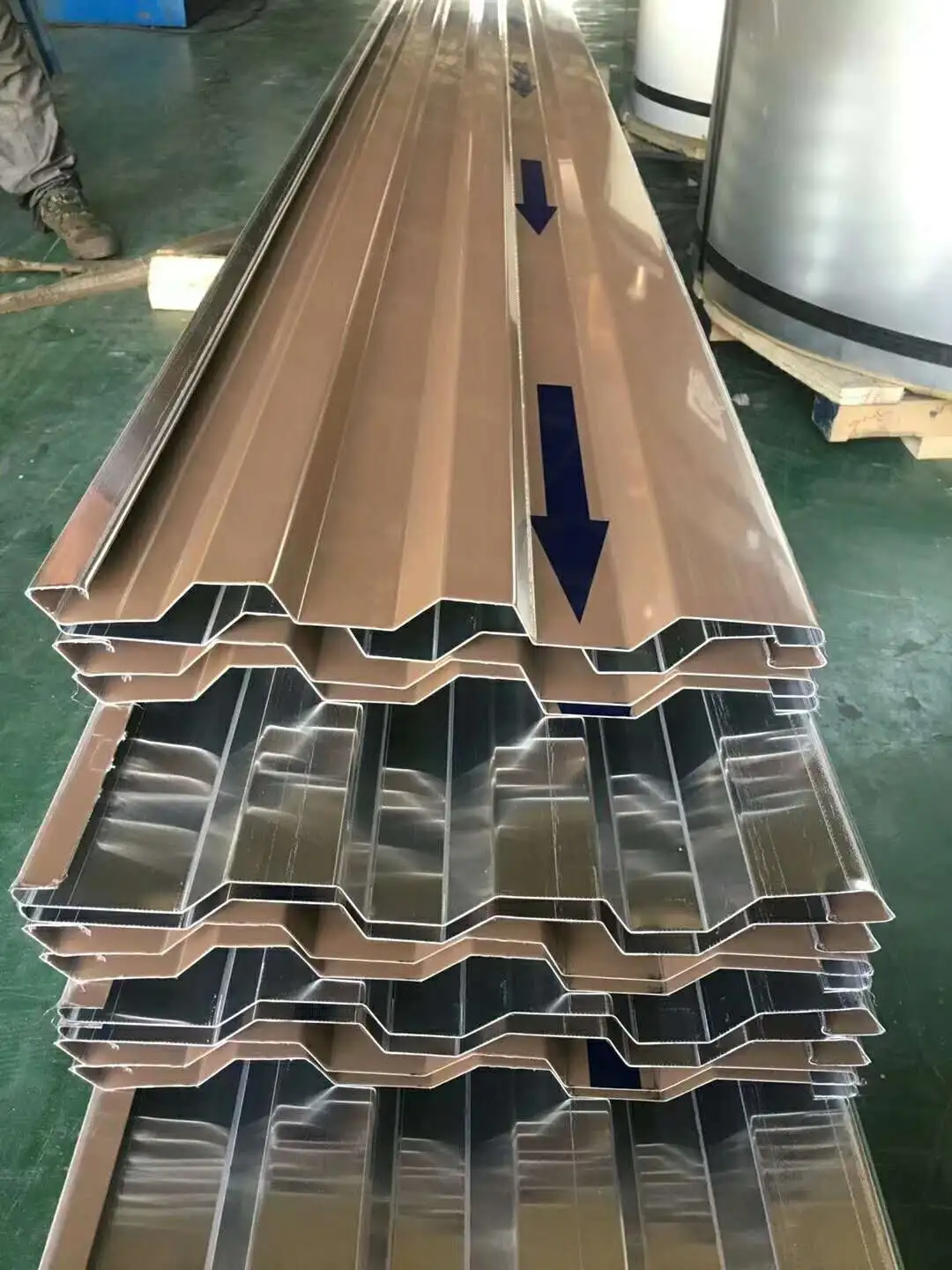

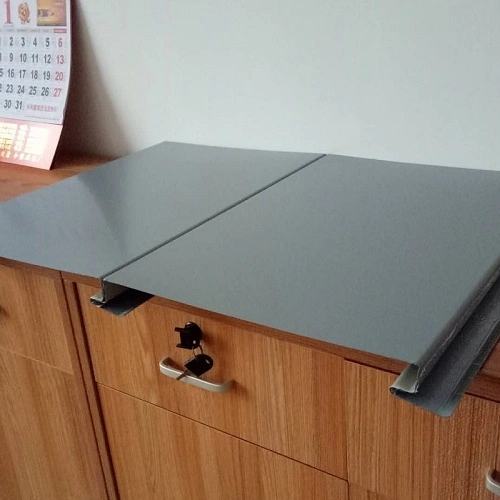

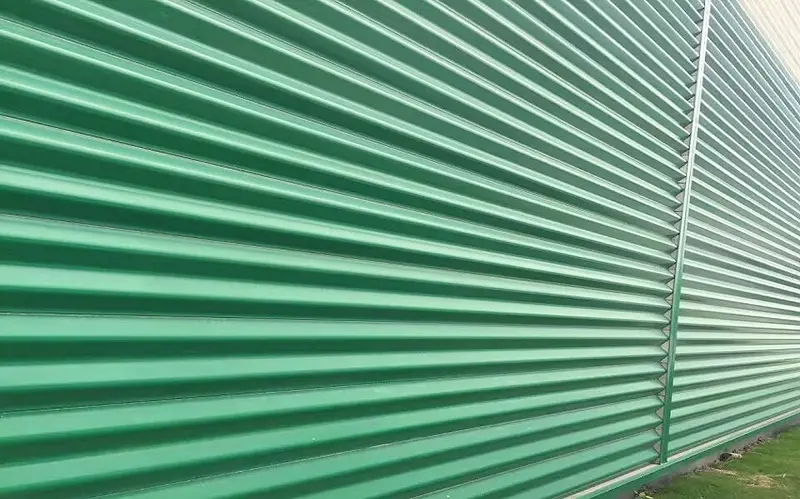

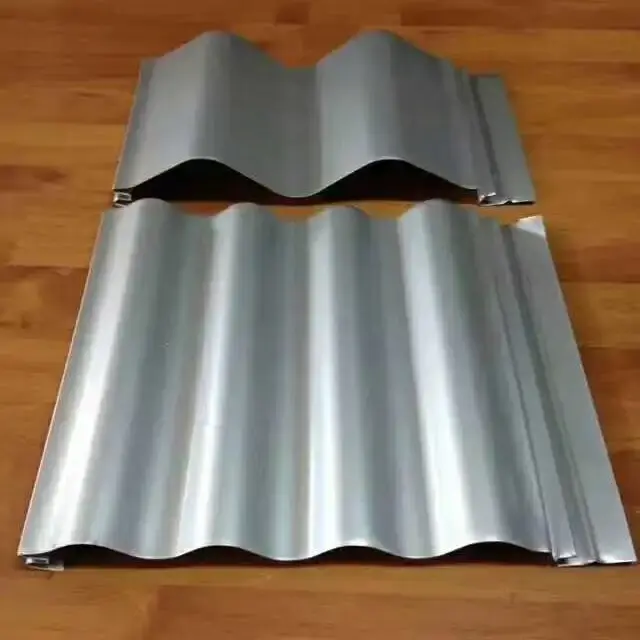

Piilokiinnitysväripinnoitetut teräspaneelit, joita kutsutaan myös piilokiinnitys- tai piilokiinnityskattolevyiksi, ovat profiililevyjä, jotka on rullamuovattu väripinnoitetusta teräksestä. Ne kiinnitetään kattoorreihin vastaavilla galvanoiduilla tai alumiiniseoskiinnikkeillä paljaiden ruuvien sijaan. Kytkentävaiheeseen kuuluu piilokiinnikkeiden kiinnittäminen orreihin, paneelin naarasrivan kiinnittäminen kannattimen keskirivan kanssa ja sitten sauman lukitseminen saumakoneella tiiviin liitoksen luomiseksi viereisten paneelien välille. SENBO valmistaa näitä profiileja erityisillä rullamuovailulinjoilla ja tarkastaa tärkeimmät mitat, kuten rivan korkeuden, tehollisen leveyden ja lukitussyvyyden tuotannon aikana.

Suurin ero tavallisista väripinnoitetuista teräskatoista on kiinnitystavassa. Perinteiset paneelit kiinnitetään itseporautuvilla ruuveilla, jotka kulkevat paneelin pinnan läpi ja vaativat tiivisteen jokaiseen ruuvinreikään. Piilokiinnityspaneelit luottavat sen sijaan toisiinsa lukittuviin kiinnikkeisiin, mikä tarkoittaa, että pinta pysyy vapaana läpiviennistä. Tämä lähestymistapa parantaa vedenpitävyyttä, vähentää pitkäaikaista korroosioriskiä kiinnityspisteissä ja antaa katolle puhtaamman ulkonäön.

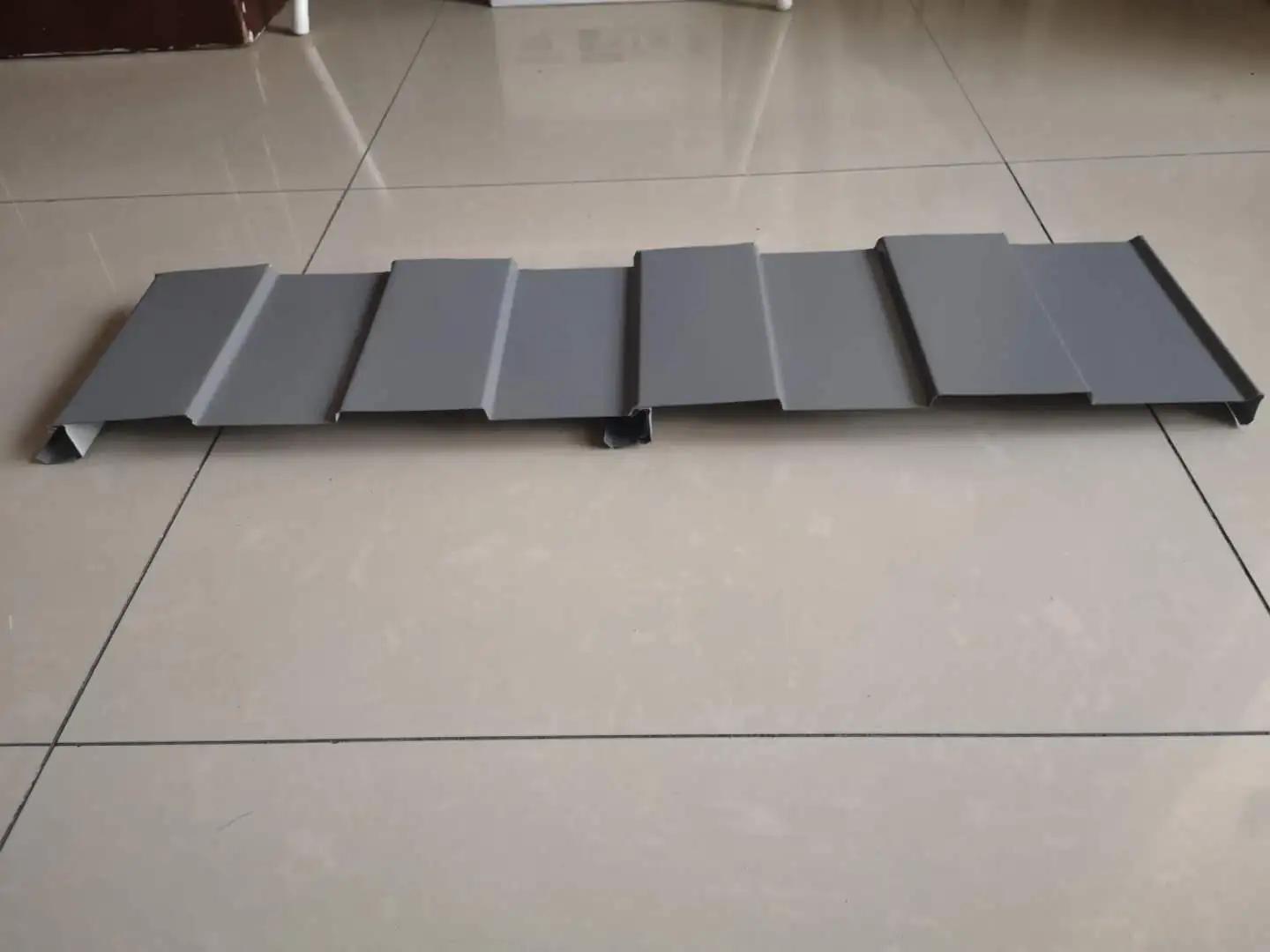

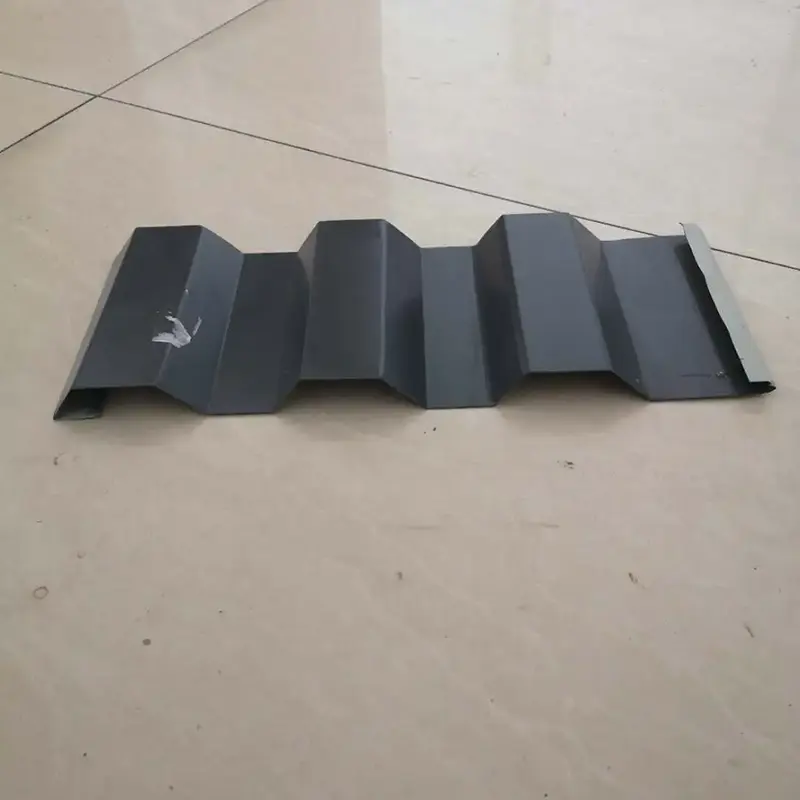

Yleiset profiilityypit

Tekniset tiedot

Suorituskyvyn vahvistus

1. Vedeneristyskäyttäytyminen

Koska piilokiinnittimellä pinnoitetun teräspaneelin pinnassa ei ole kiinnitysläpivientejä, järjestelmä välttää yleisen vuotoreitin paljaissa kiinnityskatoissa. Perinteisissä järjestelmissä ruuvinrei'issä oleva tiivisteaine voi vanhentua ja halkeilla ajan myötä, jolloin vesi pääsee sisään. Jiaochi 760 -profiili, jonka ripakorkeus on 71 mm ja ripojen etäisyys 380 mm, auttaa sadevettä siirtymään nopeasti laaksoista räystäisiin. Kun saumat suljetaan saumauskoneella, sivulukitus estää jatkuvan veden pääsyn sisään. Pintareikien puuttuminen vähentää myös kiinnittimistä alkavan korroosion mahdollisuutta.

2. Tuulenvastus

Kiinnikkeet, jotka pitävät paneeleja orreissa, on suunniteltu kestämään kohoamista. Shenzhen Bao'anin kansainvälisellä lentokentällä toteutetussa 5 MW:n väriteräs-katto-aurinkosähköprojektissa tuulenpaine saavutti 0,75 kN/m². Piilokiinnikkeiden ulosvetotestit kirjasivat 200 kg:n vetolujuuden, joka täytti turvallisuusvaatimukset. YX41-250-750 piilokiinnityspaneelissa käytetään terästä, jonka myötöraja on vähintään 550 MPa ja lukitussyvyys yli 5,2 mm. Jokainen lukitusripa on ankkuroitu kiinnityspidikkeellä, mikä parantaa katon kykyä kestää tuuli- ja lumikuormia.

3. Lämpöliikkeen kompensointi

Kiinnityspidikkeet mahdollistavat kattopaneelien liukumisen rinteessä metallin laajeneessa ja supistuessa lämpötilan muutosten myötä. Paneelit pysyvät kiinni kiinnikkeissä tämän liikkeen aikana, joten katon ja rakenteen välinen yhteys pysyy vakaana. Tämä mahdollistaa jatkuvat yli 100 metrin paneelipituudet ilman poikittaista päällekkäisyyttä, mikä on hyödyllistä suurijänteisillä katoilla.

4. Asennuksen tehokkuus

Järjestelmä käyttää tehtaalla esivalmistettuja paneeleja, jotka lukittuvat toisiinsa paikan päällä. Jotkut piilokiinnitteiset profiilit, kuten CC-750, eivät vaadi erikoissaumauskonetta, mikä voi vähentää työtä ja lyhentää asennusaikaa. Kierukkavarasto voidaan leikata sopivaan mittaan työmaalla, mikä mahdollistaa yksittäisten paneelien yli 100 metriä ja minimoi päätykierrosten määrän. Tämä lähestymistapa vähentää myös vuotojen riskiä poikittaisliitoksissa.

Suunnitteluominaisuudet

• Pinta ilman läpivientejä:Piilotettu kannatinliitäntä poistaa ruuvinreiät katon pinnasta, mikä vähentää kiinnikkeiden vuotojen ja korroosion mahdollisuutta.
• Vakaa klipsikiinnitys:Lukitussyvyys ylittää 5,2 mm ja ulosvetovastus saavuttaa 200 kg, mikä tarjoaa luotettavan ankkuroinnin tuulen nousun alla.
• Lämpöliikkeen majoitus:Liukuvat pidikkeet mahdollistavat paneelien laajenemisen ja supistumisen rinteessä, mikä vähentää rasitusta, joka voi aiheuttaa kattovaurioita ajan myötä.
• Pitkän paneelin kapasiteetti:Yksittäiset pituudet jopa 100 metriin vähentävät poikittaisia ​​päällekkäisyyksiä ja yksinkertaistavat vesihuoltoa.
• Profiilivalikoima:Lisävarusteet, kuten YX51-380-760 ja YX50-410-820, kattavat erilaisia ​​jänne- ja kuormitusvaatimuksia.

Tyypilliset sovellukset

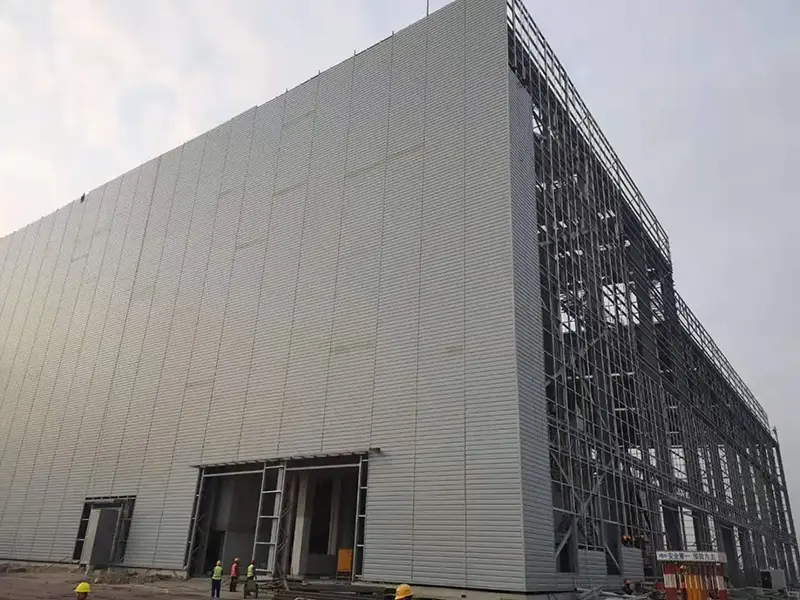

• Kattojärjestelmät suurijänteisiin teräsrakenteisiin teollisuusrakennuksiin.
• Julkiset tilat, kuten lentokenttien terminaalit, urheilupaikat ja messukeskukset.
• Teollisuusrakennukset, joissa on tiukat vedeneristysvaatimukset, mukaan lukien voimalaitokset ja petrokemian laitokset.
• Logistiikkakeskukset ja varastot, joissa katon luotettavuus on etusijalla.
• Peruskorjausprojektit, jotka edellyttävät olemassa olevan kattojärjestelmän vaihtoa.

Suositukset paikan päällä

• Varmista orren etäisyys ja kohdistus ennen paneelin asennuksen aloittamista.
• Käytä nostovälineitä, joissa on pehmeät nostohihnat, jotta et lommoile tai naarmuta pinnoitetta.
• Noudata valmistajan ohjeita kiinnikkeiden ja paneelien kiinnittämisessä.
• Tarkista sauman kireys saumauksen jälkeen ja tarkasta pidikkeen kiinnitys ennen kuin siirryt seuraavaan paneeliin.
• Suunnittele pitkien paneelien asennusjärjestys siten, että lämpöliike ei rajoitu kiinteissä kohdissa.

Yleisiä kysymyksiä

Miten piilokiinnitteinen katto käsittelee sadevettä ilman tiivistettä saumoissa?

Sivulukko muodostetaan mekaanisesti saumauskoneella. Tuloksena oleva liitos on riittävän tiukka vastustamaan veden pääsyä normaaleissa olosuhteissa. Oikea katon kaltevuus ja vedenpoistosuunnittelu auttavat myös siirtämään vettä nopeasti pois saumoista.

Voidaanko piilokiinnityspaneeleja käyttää kaarevilla katoilla?

Useimmat piilokiinnitysprofiilit on tarkoitettu suorille tai erittäin suurisäteisille katoille. Pienin kaarevuussäde riippuu paneelin profiilista ja materiaalin paksuudesta. Tarkista kaarevien sovellusten osalta valmistajalta ennen tilaamista.

Mitä hyötyä on paneelista, jossa ei ole paljaita kiinnikkeitä?

Paljaat kiinnikkeet vaativat tiivisteen jokaiseen ruuvinreikään. Ajan myötä tiivisteaine voi hajota ja aiheuttaa vuotoreittejä. Piilotetut kiinnikkeet poistavat tämän huoltokohdan ja vähentävät veden sisäänpääsyn ja korroosion riskiä ruuvinreikien ympärillä.

Kuinka tuulennostovastus varmistetaan tietyssä projektissa?

Klipsien ulosvetotestit voidaan tehdä paikan päällä tai laboratoriossa. Mitattua arvoa tulee verrata rakennuspaikan mitoitettuun tuulennousukuormaan. Toimittajat voivat toimittaa testitietoja tai auttaa projektikohtaisessa tarkastuksessa.

Inspection and Documentation

Ennen toimitusta paneelien profiilin geometria, lukitussyvyys, pintapinnoitteen kunto ja mittatarkkuus tarkistetaan. Pohjateräkselle tulee olla myllysertifikaatit ja tarvittaessa raportit klipsien ulosvetolujuudesta. Asennuksen aikana saumojen kiinnittymisen ja pidikkeen kohdistuksen pistetarkistukset auttavat varmistamaan tasaisen laadun.

Arvioitavat tekijät ennen tilaamista

• Määritä mitoitustuulikuorma ja tarkista, että valittu profiili ja pidikejärjestelmä täyttävät vaatimuksen.
• Varmista, että katon kaltevuus on riittävä valitulle paneeliprofiilille ja viemäröintiratkaisulle.
• Jos suunnitellaan pitkiä jatkuvia paneeleja, varmista, että rakenne kestää lämpöliikettä räystäiden ja harjanteen kohdalla.
• Kunnostusprojekteissa, tarkista nykyinen orreiden kunto ja etäisyys varmistaaksesi yhteensopivuuden.
