Rakennusvaipan tukijärjestelmä koostuu toissijaisista rakenneosista, kiinnikkeistä, vedeneristyskomponenteista ja viimeistelytarvikkeista, jotka yhdistävät pääteräsrungon katto- ja seinäpaneeleihin.SENBORakennusmateriaalittoimittaa täydellisen valikoiman näitä komponentteja teräsrakenneprojekteihin, mukaan lukien orret, tukipidikkeet, kourujärjestelmät, saumaus- ja tiivistemateriaalit.
Järjestelmä on tyypillisesti jaettu viiteen toiminnalliseen ryhmään:
Rakennetuki:C-, Z-, U- ja L-muotoiset teräsorret, hattukanavat, painumatangot ja tukiputket. Nämä osat siirtävät kuormia katto- ja seinäpaneeleista ensisijaiseen teräsrunkoon.
Kiinnitys ja liitos:Katon ja seinän tukipidikkeet, liukuvat ja kiinteät kannakkeet, itseporautuvat ruuvit, leikkauspultit ja piilokiinnikkeet. Nämä komponentit määräävät, kuinka paneelit kiinnitetään ja kuinka lämpöliike otetaan huomioon.

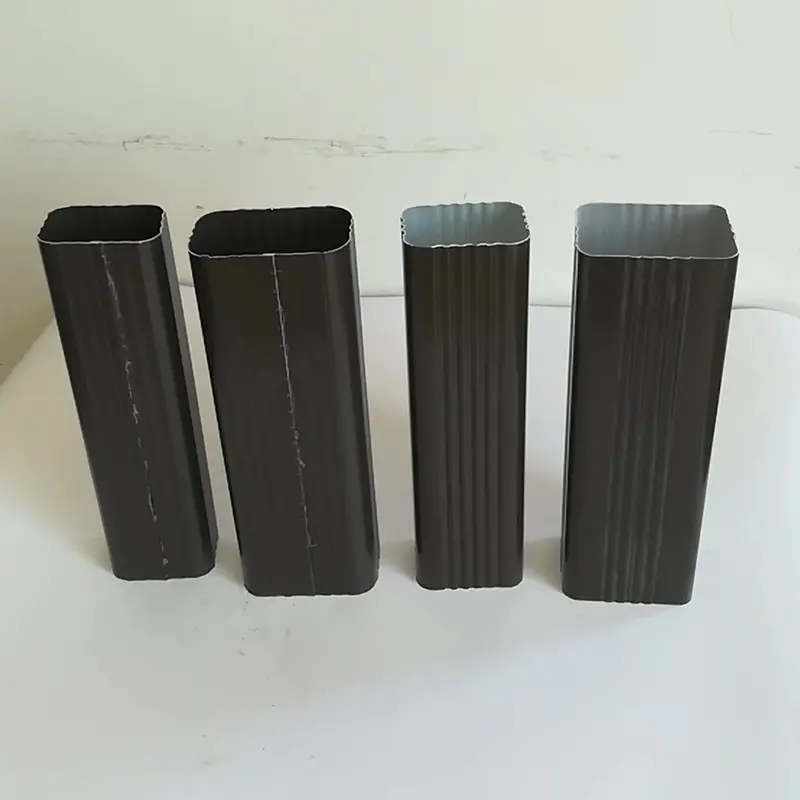

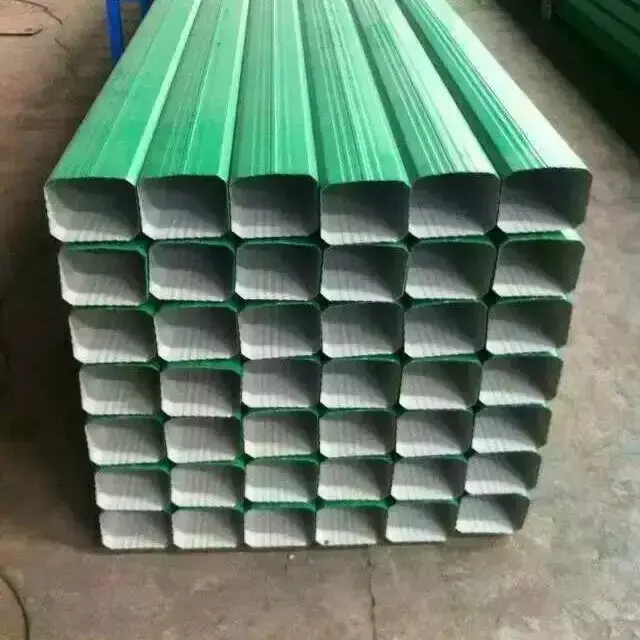

Viemäröinti:Teräksiset tai ruostumattomasta teräksestä valmistetut vesikourut, sadevedenpoistoaukot, syöksyputket ja viemäriputket. Oikea vedenpoistosuunnittelu estää veden kerääntymisen ja vuotamisen katon kehälle.
Vilkkuminen ja trimmaus:Ridge caps, välkkyvät levyt, reunalistat, sulkimet ja tippareunat. Nämä osat tiivistävät paneelien reunat ja siirtymät, pitävät veden poissa ja tarjoavat viimeistellyn ulkonäön.
Eristys ja tiivistys:Lämmöneristys, höyrysulut, hengittävät kalvot, tiivistenauhat ja tiivisteet. Nämä tuotteet säätelevät lämmönsiirtoa, hallitsevat kondensaatiota ja ylläpitävät ilmatiiviyttä.
C-muotoiset orretovat yleisimmin käytetyt toissijaiset osat metallisissa rakennusvaipaissa. Koot vaihtelevat välillä C80-C350 ja paksuudet 1,5-3,5 mm. Ne on helppo valmistaa ja asentaa, joten ne sopivat yleisiin teollisuusrakennuksiin ja varastoihin.
Z-muotoiset orrettarjoavat paremman päällekkäisen suorituskyvyn kuin C-muotoiset profiilit, ja ne on usein määritelty pitemmälle jännevälille. Koot vaihtelevat välillä Z80-Z350, ja valmiiksi rei'itetyt reiät parantavat asennustarkkuutta ja vedenpoistotehoa.

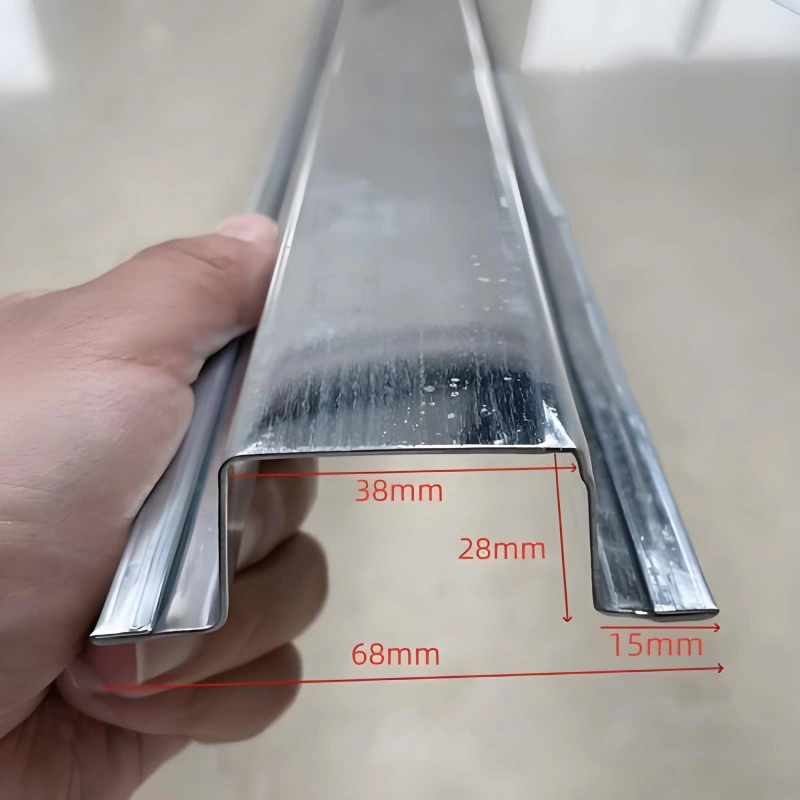

U- ja L-muotoinen teräskäytetään ovien ja ikkunoiden kehystykseen, kulmien vahvistamiseen ja reunojen kiinnittämiseen.Hattu kanavattyöskennellä yhteensopivien kannakkeiden kanssa järjestelmissä, jotka vaativat tarkan kohdistuksen. Sag-tangot ja jäykistysputket parantavat orrejärjestelmän yleistä vakautta.

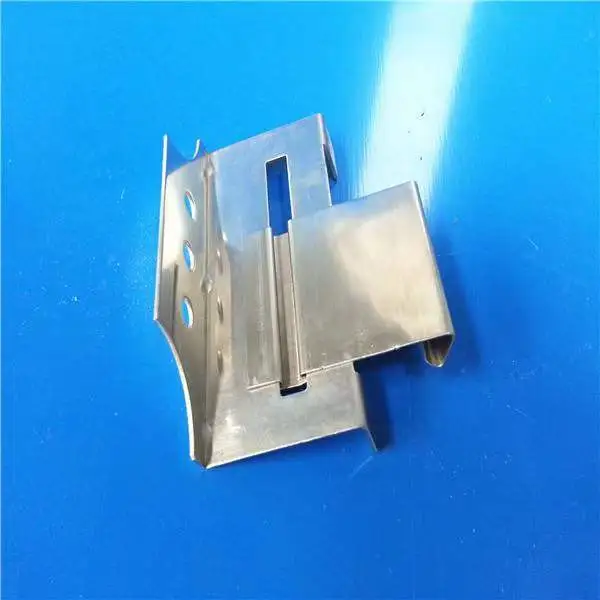

Tukiklipsit ovat teknisesti kriittisin osa seisontasaumakattojärjestelmää.Liukuvat tuetanna kattopaneelin laajentua ja supistua lämpötilan muutosten myötä, mikä vähentää rasitusta, joka voisi muuten aiheuttaa nurjahduksen tai kiinnikkeiden väsymisen. Nämä tuet sisältävät tyypillisesti eristävän välikappaleen lämpösillan muodostumisen estämiseksi.Kiinteät tuetkäytetään paikoissa, joissa liikettä on rajoitettava, kuten räystäässä tai harjanteella.
Itseporautuvat ruuvit EPDM-aluslevyillä ovat vakiokiinnitys useimpiin seinä- ja kattopaneeliliitäntöihin. Aluslevy säilyttää säätiiviin tiivisteen, kun taas ruuvipinnoite määrittää korroosionkestävyyden. Leikkauspultteja käytetään komposiittilattiakansijärjestelmissä kannen liittämiseen teräspalkkiin ja leikkausvoimien siirtämiseen.
Pystyssaumajärjestelmissä ruostumattomasta teräksestä valmistetut pidikkeet ja alumiinipuristimet kiinnittävät paneelit tunkeutumatta katon pintaan. Tämä vähentää paljaiden kiinnikkeiden määrää ja parantaa pitkäaikaista säätiiviyttä.

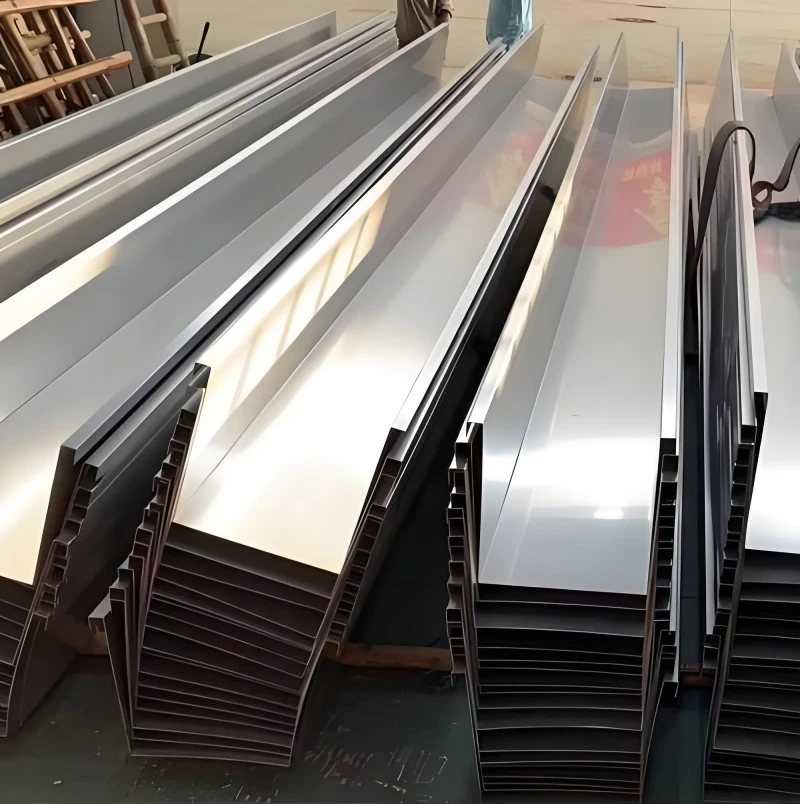

Teräskourut ovat kattovesien pääkeräyselementti. Yleisiä materiaaleja ovat galvanoitu teräs ja ruostumaton teräs, joiden paksuus on 1,0 mm - 2,0 mm. Ruostumaton teräs tarjoaa paremman korroosionkestävyyden ja on suositeltavampi rannikko- tai teollisuusympäristöissä.
Sifonisia salaojitusjärjestelmiä käytetään suurijänteisille katoille, joissa vaaditaan suurta kuivatuskapasiteettia. Syöttöputket ja sadevedenpoistoaukot täydentävät järjestelmää ohjaten veden kourusta maaviemäriverkostoon.
Vilkut ja koristepalat tiivistävät paneelien, seinien ja katon läpivientien väliset siirtymät. Ridge caps peittää katon kärjen, lamellilevyt käsittelevät seinän ja kattoon liitoksia, ja reunalista viimeistelee kehän. Sulkimet ja tippuvat reunat estävät veden pääsyn paneelien päihin ja räystäisiin.
Katon ja seinäpaneelien alle asennetaan eristemateriaalit, kuten kivivilla ja lasivilla. Hengittävät kalvot päästävät kosteutta pois ja estävät veden pääsyn sisään, ja höyrysulut säätelevät kondensaatiota eristekerroksen sisällä. Tiivistenauhat ja tiivisteet täydentävät ilmatiiviysjärjestelmän.
| Komponenttiluokka | Yleiset tekniset tiedot | Huomautuksia |
|---|---|---|
| C-muotoiset orret | C80–C350, paksuus 1,5–3,5 mm | Yleisin yleisiin rakennuksiin |
| Z-muotoiset orret | Z80–Z350, paksuus 1,5–3,5 mm | Esirei'itetyt reiät saatavilla |
| Katon tuet | Liukuvat ja kiinteät tyypit, eri korkeuksia | Eristävällä välilevyllä |
| Itseporautuvat ruuvit | EPDM-pesukone, lämpötila-alue -45°C - 120°C | Pinnoite määrittää korroosionkestävyyden |
| Teräksiset vesikourut | Galvanoitu tai ruostumaton, 1,0-2,0 mm | Ruostumaton rannikkoalueille |
| Vilkku ja trimmaus | Galvanoitu tai maalattu, 0,4–0,8 mm | Profiili vastaa paneelityyppiä |
| Eristys | Kivivilla, lasivilla, 50-150 mm | Valittu lämpötarpeen mukaan |
| Hengittävä kalvo | PE-tyyppi, leveys 1,0-1,5 m | Vedenpitävä ja höyryä läpäisevä |
| Sovellettava standardi | JGJ/T 473-2019 | Rakennusten metallikuorijärjestelmien suunnittelu |
Kattojärjestelmille:Orien etäisyys, tukipidiketyyppi ja paneeliprofiili on sovitettava yhteen. Liukuvat tuet ovat vakiona seisovissa saumakatoissa lämpöliikkeen ottamiseksi. Tuen korkeuden on vastattava eristeen paksuutta puristumisen välttämiseksi.
Seinäjärjestelmille:C-muotoiset orret ovat yleensä riittävät. Kiinnitystapa riippuu seinäpaneelin profiilista ja tuulen kuormituksesta. Itseporautuvat ruuvit EPDM-aluslevyillä ovat tyypillisiä näkyville kiinnitysseinille; arkkitehtonisissa paneeleissa voidaan käyttää piilokiinnittimiä.
Syövyttävään ympäristöön:Määritä ruostumattomasta teräksestä valmistetut vesikourut, pinnoitetut kiinnikkeet ja alumiinisinkkipinnoitetut orret. EPDM-aluslevyjen tulee olla yhteensopivia paneelipinnoitteen ja paikallisen ilmaston kanssa.
Isoille katoille:Z-muotoiset orret valmiiksi rei'itetyillä rei'illä tarjoavat paremman vedenpoiston kohdistuksen ja paneelin tuen. Sifoninen salaojitus saattaa olla tarpeen katoilla, joissa on suuri sademäärä.
Purlin asennus:Merkitse asetteluviivat pääteräsrunkoon ennen asennusta. Purinvälin tulee vastata suunnittelupiirustusta. Orien ja päärungon väliset liitännät on kiristettävä täysin, ja vinotangot tulee asentaa tarvittaessa sivuttaisliikkeen estämiseksi.
Tukiklipsien asennus:Asenna pidikkeet samaan suuntaan kuin paneelin asennusjärjestys. Klipsijalusta on kiinnitettävä tukevasti orreen. Tarkista, että eristävä välikappale on asetettu oikein lämpösilloitumisen välttämiseksi.
Paneelin kiinnitys:Kiinnitä paneelit kiinnikkeisiin ja liitä ne kalibroiduilla laitteilla. Vältä itseporautuvien ruuvien liiallista kiristämistä paljaissa kiinnitysjärjestelmissä, koska tämä voi vahingoittaa EPDM-aluslevyä ja heikentää säätiiviyttä.
Kourujen ja putkien asennus:Varmista, että vesikourut kallistuvat ulostulokohtiin. Tiivistä kaikki nivelliitokset ja siirtymät. Vilkkujen tulee olla päällekkäin paneelin rivat oikein, jotta vesi ei pääse päällysteen taakse.
Tukijärjestelmän komponentit on suunniteltu toimimaan kaikkien SENBOn toimittamien metallisten kuoripaneelien kanssa, mukaan lukienProfiloidut teräslevyt, Kivivilla Sandwich-paneelit, Alumiini-magnesium-mangaani paneelit, jaRei'itetyt paneelit. Esimerkiksi sandwich-paneeliseinän orreen asettelu eroaa yksikerroksisen profiloidun levyseinän sijoittelusta kantokyvyn erojen vuoksi. Suunnittelutiimimme voi toimittaa layout piirustuksia, jotka koordinoivat rakenteelliset tuet valitun paneelityypin kanssa.
Liukutuet mahdollistavat kattopaneelin liikkumisen koko pituudeltaan lämpötilan muuttuessa. Tämä vähentää lämpörasitusta ja estää kiinnittimien väsymistä. Kiinteitä tukia käytetään kiinnityspisteissä, kuten räystäissä ja harjanteissa. Pysyvässä saumakatossa useimmat pidikkeet ovat liukutyyppejä, ja kiinteitä pidikkeitä käytetään vain tietyissä paikoissa.
Purinväli riippuu paneeliprofiilista, levyn paksuudesta, tuulikuormasta ja lumikuormasta. Vahvemmat paneelit, joissa on korkeammat rivat, voivat kestää pitkiä matkoja ja vaatia vähemmän orreja. Välimatkat on tarkistettava kunkin projektin rakennelaskelmalla. Tekninen tiimimme voi suositella sopivaa ulkoasua valitun paneelin perusteella.
Rannikkoalueilla tulee määrittää kiinnikkeet, joissa on korkea korroosionkestävä pinnoite. Ruostumattomasta teräksestä valmistetut kiinnikkeet tai ne, joissa on vahva sinkki-alumiinipinnoite, ovat sopivia. EPDM-aluslevyn on myös oltava UV-kestävä ja yhteensopiva paneelin pinnoitteen kanssa säänkestävän tiiviyden ylläpitämiseksi.
Kyllä. Tukiklipsit, välkkymät ja sulkimet voidaan valmistaa vastaamaan epästandardin paneelin muotoja. Toimita paneeliprofiilipiirustus ja projektin rakennevaatimukset, jotta oikeat komponentit voidaan valita tai valmistaa.
Materiaalisertifikaatit, pinnoitusraportit ja tuotetestiraportit voidaan toimittaa. Orreille ja kiinnikkeille on saatavana myllytestitodistukset. Hankkeisiin, jotka vaativat lisävaatimustenmukaisuusasiakirjoja, kuten paloturvallisuus- tai rakennelaskelmia koskevia huomautuksia, ne voidaan toimittaa pyynnöstä.
