Aaltopahvikattolevyt

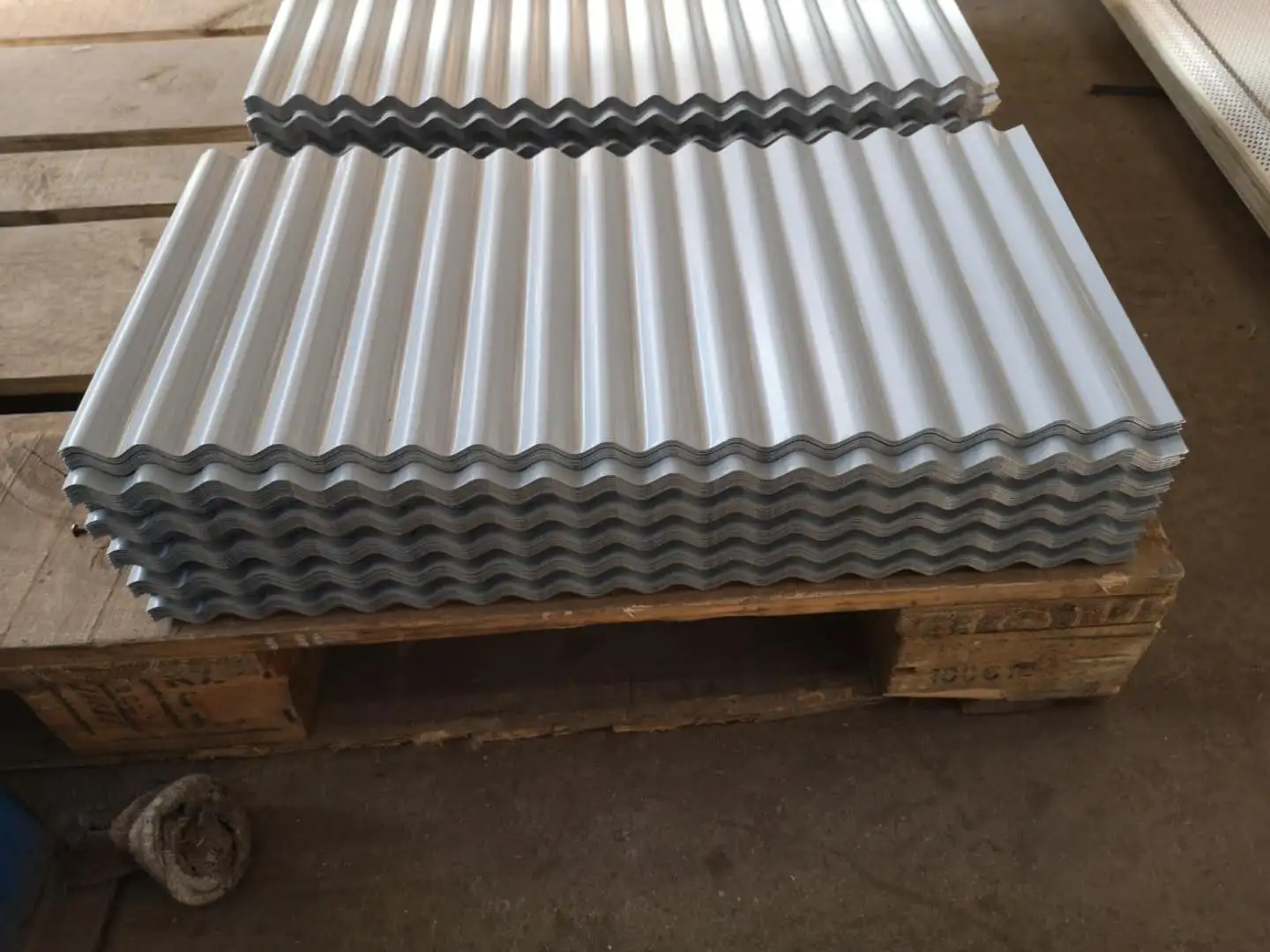

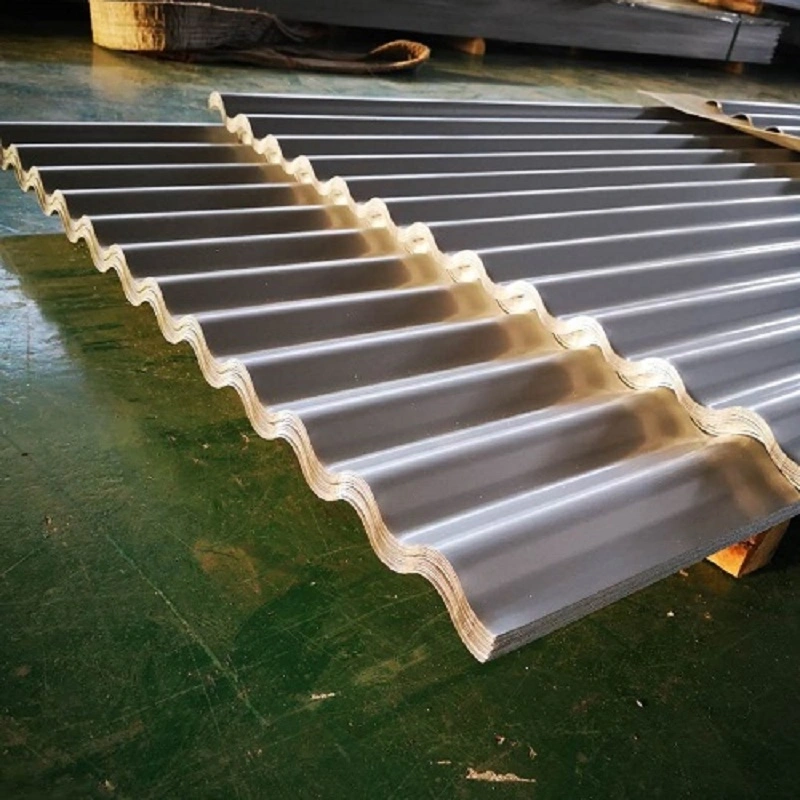

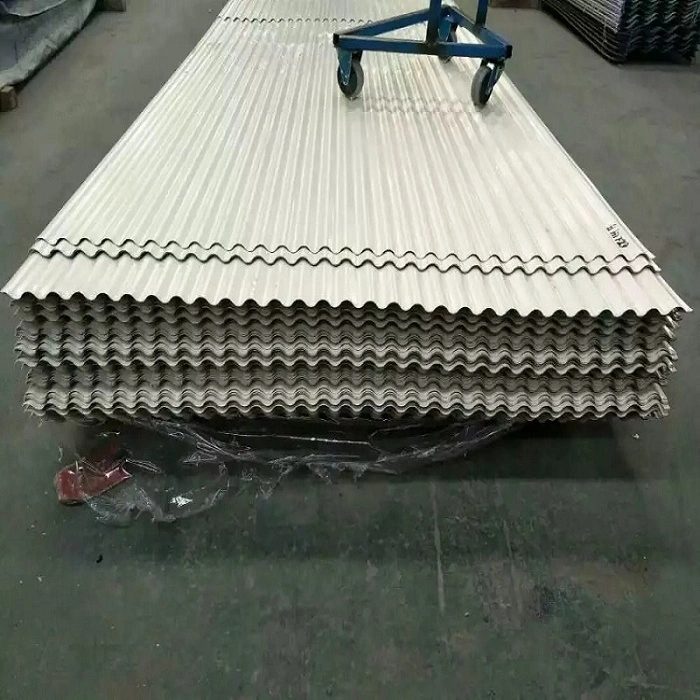

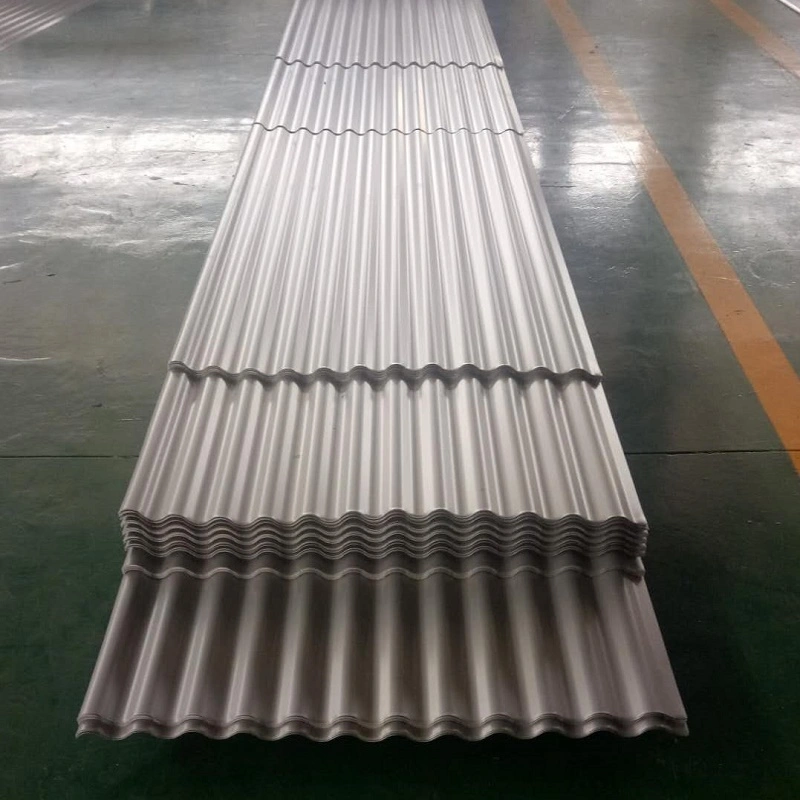

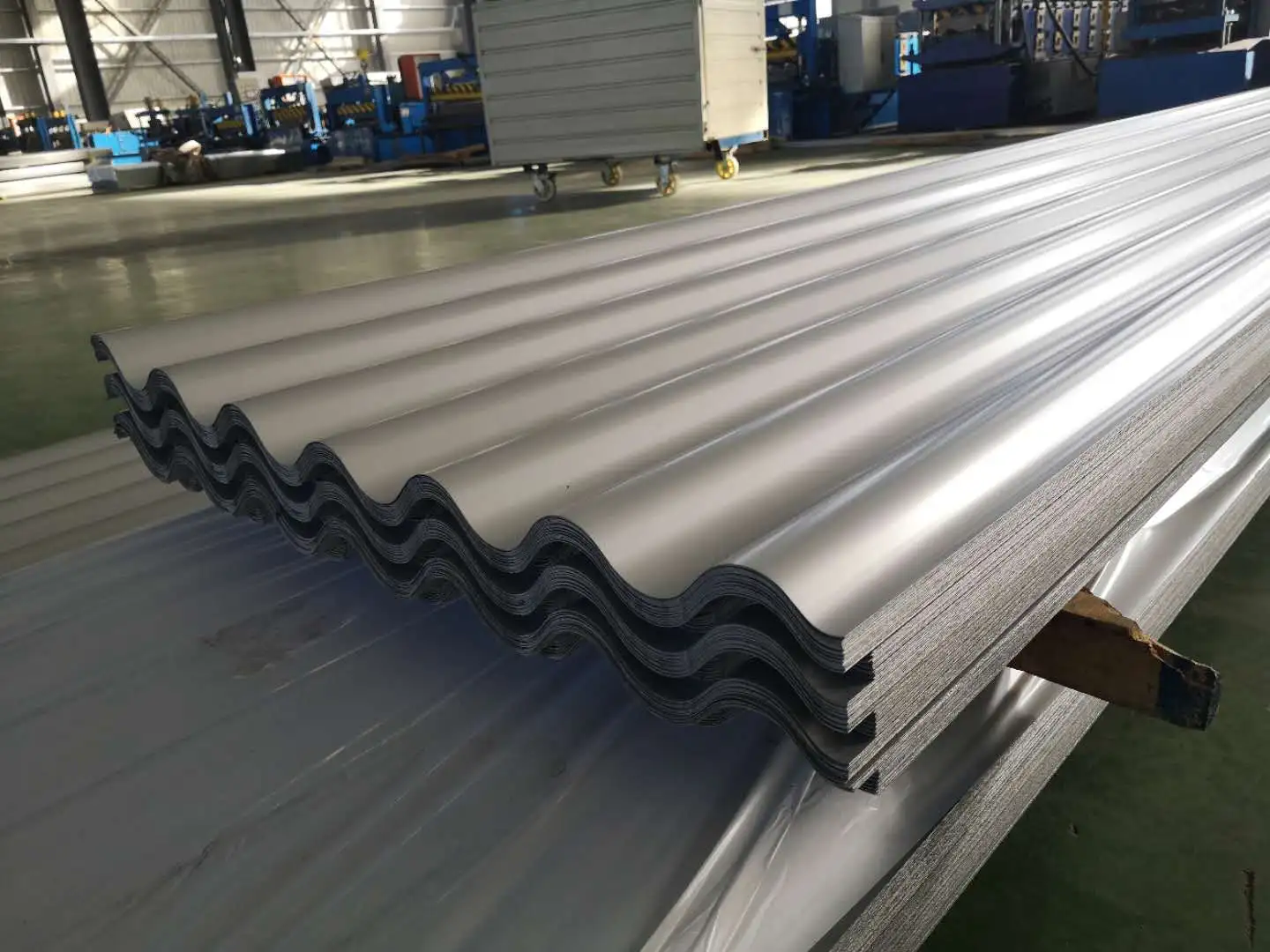

Aaltopahvilevyt ovat aaltoprofiilisia arkkitehtonisia paneeleja, jotka on jatkuvasti muodostettu metallikeloista (esipinnoitetuista teräs- tai seoslevyistä) monivaiheisella kylmävalssauslaitteistolla. Poikkileikkauksessa on jatkuva siniaalto tai lähes puolisuunnikkaan muotoinen poimutus; tämä rakennerakenne parantaa merkittävästi ohuen teräslevyn taivutusjäykkyyttä aallotusten suunnassa (rivien suuntaisesti), mikä mahdollistaa sen, että se täyttää kanto- ja jännevaatimukset vain 0,6–1,5 mm:n paksuudesta huolimatta.

Substraatin valinnassa seuraavat materiaalit voidaan valita käyttöympäristön ja kestävyysvaatimusten perusteella:

Tuotespesifikaatioiden osalta yleiset paksuudet vaihtelevat 0,6 - 1,5 mm ja tehokkaat peittoleveydet 780 - 1 200 mm (profiilista riippuen); pituudet voidaan räätälöidä projektin vaatimusten mukaan. Tuotteet ovat kansallisen standardin GB/T 12755-2008 (Profiled Steel Sheets for Building) ja asiaankuuluvien kansainvälisten standardien mukaisia.

Todellisen suorituskyvyn tarkistus

1. Suurijänteisten kaarevien kattorakenteiden tarkastus

Metallikaarinen aallotettu kattorakennejärjestelmä otettiin käyttöön Yhdysvalloista vuonna 1992; se koostuu kaarevasta kattorakenteesta, joka on muodostettu rullamuovattujen esipinnoitettujen teräskelojen avulla. Materiaalitehokkuus, nopea rakentaminen, suuret jännevälit ja erinomainen vedenpitävyys ovat ominaisia ​​tämäntyyppisille rakenteille, jotka ovat kasvaneet nopeasti maani rakennusmarkkinoilla. Tällä hetkellä se voi saavuttaa yli 36 metrin jännevälit, joten se sopii suuriin rakennuksiin, jotka eivät vaadi sisäisiä tukia, kuten varastot, urheilupaikat ja näyttelyhallit. Teräsrakenteen paksuus on 0,6–1,5 mm, lujuus 210–550 MPa ja käyttöikä 40–50 vuotta.

2. Katon vesieristyksen ja vedenpoiston suorituskyvyn tarkastus

Aaltopahvikattopaneelien sinimuotoinen poikkileikkausrakenne takaa erinomaisen vedenpoistokyvyn. Alueilla, joilla on paljon sadetta, viemärijärjestelmä on erityisen tärkeä aaltopahvikattoisissa kaltevissa katoissa. Aallotuksen korkeus ja kaltevuus on optimoitu nestedynamiikan perusteella, jotta varmistetaan nopea valuminen laaksoista räystäisiin, mikä minimoi katon vuotoriskin. Käytännössä aaltopahvikaton vedenpoistokaltevuuden tulee olla vähintään 5 % rakennusten vedeneristysstandardien noudattamiseksi.

3. Kestävyyden tarkastus – 50 vuoden käyttöikä alumiini-magnesium-mangaani-seokselle

Alumiini-magnesium-mangaani-seoksesta valmistetut aaltopahvipaneelit tarjoavat erinomaisen korroosionkestävyyden ja itsestään paranevat ominaisuudet, ja niiden käyttöikä on jopa 50 vuotta. Materiaalin pinnalle muodostuu luonnollisesti tiivis suojaava alumiinioksidikalvo, joka tarjoaa korroosionkestävyyden, joka on huomattavasti parempi kuin galvanoitu teräs meri-ilmastoissa ja teollisuusympäristöissä. Nämä paneelit sopivat rakenteisiin, kuten autoliikkeet, nykyaikaiset teollisuuslaitokset, näyttelyhallit ja elokuva-/televisiotuotantokannat; yleiset paksuudet vaihtelevat 0,7 mm - 1,2 mm.

4. Tuulen nousuvastuksen tarkastus

Aaltopahvikattopaneelit liitetään kattoorreihin kannattimilla tai kiinnikkeillä, jolloin aaltopahviprofiilin jatkuva lukitus tai päällekkäisyys muodostaa rakenteellisen järjestelmän, joka kestää tuulen nousua. Pitkäjänteisissä kaarikattorakenteissa paneelin kaarevan muodon ja aallotetun poikkileikkauksen yhdistelmä tarjoaa erinomaisen kantokyvyn tuulen voimia vastaan, joten se on ihanteellinen valinta taifuunialttiiden alueiden kattojärjestelmiin.

Tärkeimmät tekniset tiedot yhdellä silmäyksellä

Tärkeimmät edut

Aaltopahviprofiili: Kevyt mutta erittäin luja: Sinimuotoinen muotoilu parantaa merkittävästi ohuiden levyjen taivutusjäykkyyttä; 0,6–1,5 mm:n paksuudet täyttävät katon jännevälivaatimukset ja vähentävät samalla rakenteellisia kuormia.

Erinomainen vedenpoistokyky: Aallotetun pinnan kourut muodostavat luonnollisia viemäröintikanavia, jotka varmistavat tasaisen vedenpoiston – ihanteellinen kaltevuuskattoisille rakennuksille runsaiden sateiden alueilla.

Monipuoliset materiaalit joustavaan valintaan: Vaihtoehdot vaihtelevat taloudellisesta galvanoidusta teräksestä ja korroosionkestävästä Al-Zn-pinnoitetusta teräksestä pitkäikäiseen Al-Mg-Mn-seokseen (jopa 50 vuoden käyttöikä), mikä mahdollistaa joustavan valinnan projektiympäristön ja budjetin perusteella.

Mahdollisuudet suurijänteisiin kaarirakenteisiin: Metallikaarisen aaltopahvikattojärjestelmän hyödyntäminen mahdollistaa pilarittomat, yli 36 metrin jännevälit, mikä tarjoaa nopean rakentamisen ja materiaalitehokkuuden.

Nopea asennus ja tehokas rakentaminen: Tehdasesivalmistus yhdistettynä paikan päällä tapahtuvaan kokoonpanoon – käyttämällä saumaus- tai päällekkäisiä liitosmenetelmiä – mahdollistaa suuret päivittäiset asennusalueet ja lyhentää merkittävästi katon rakentamisjaksoa.

Sovellukset

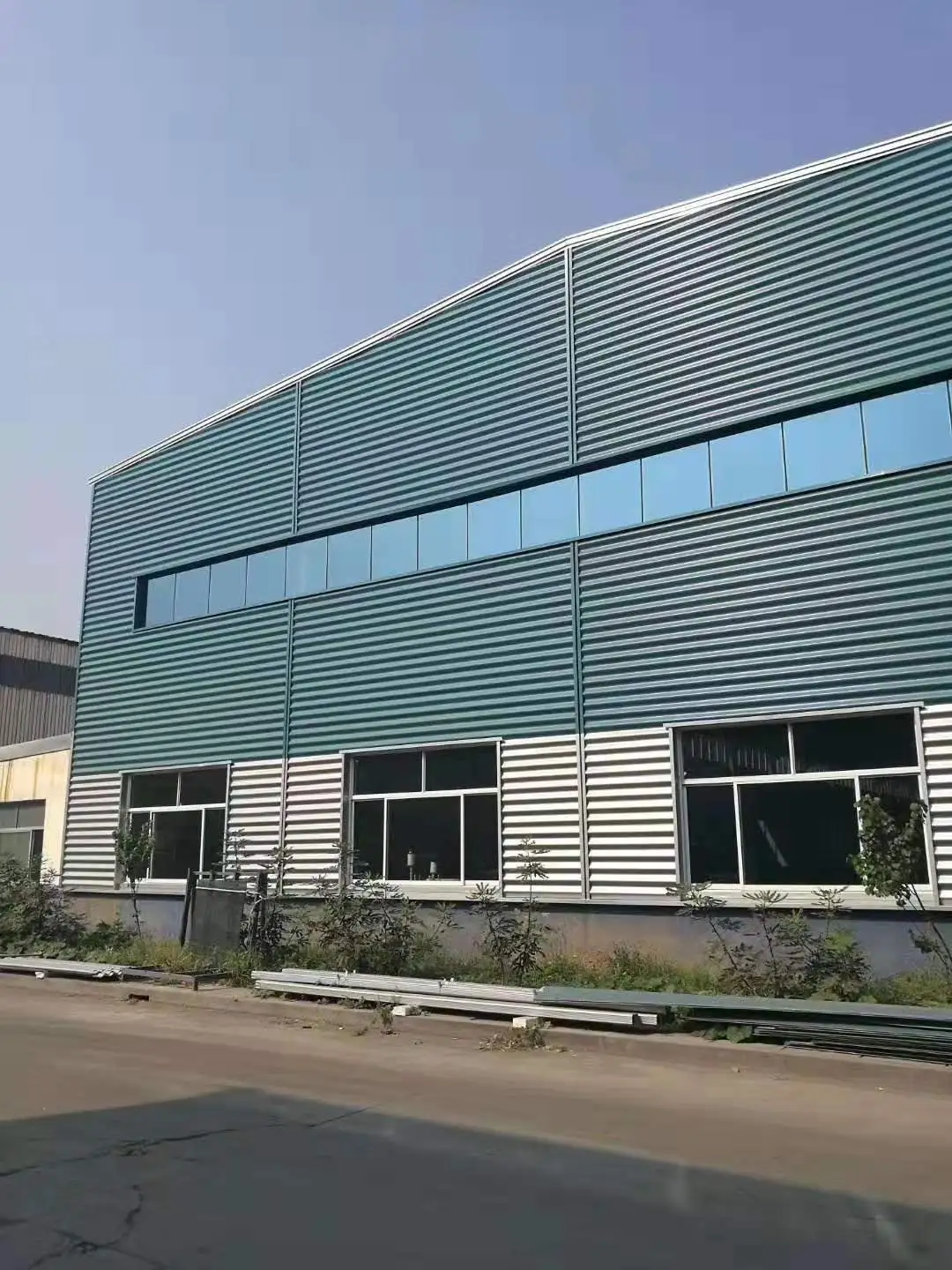

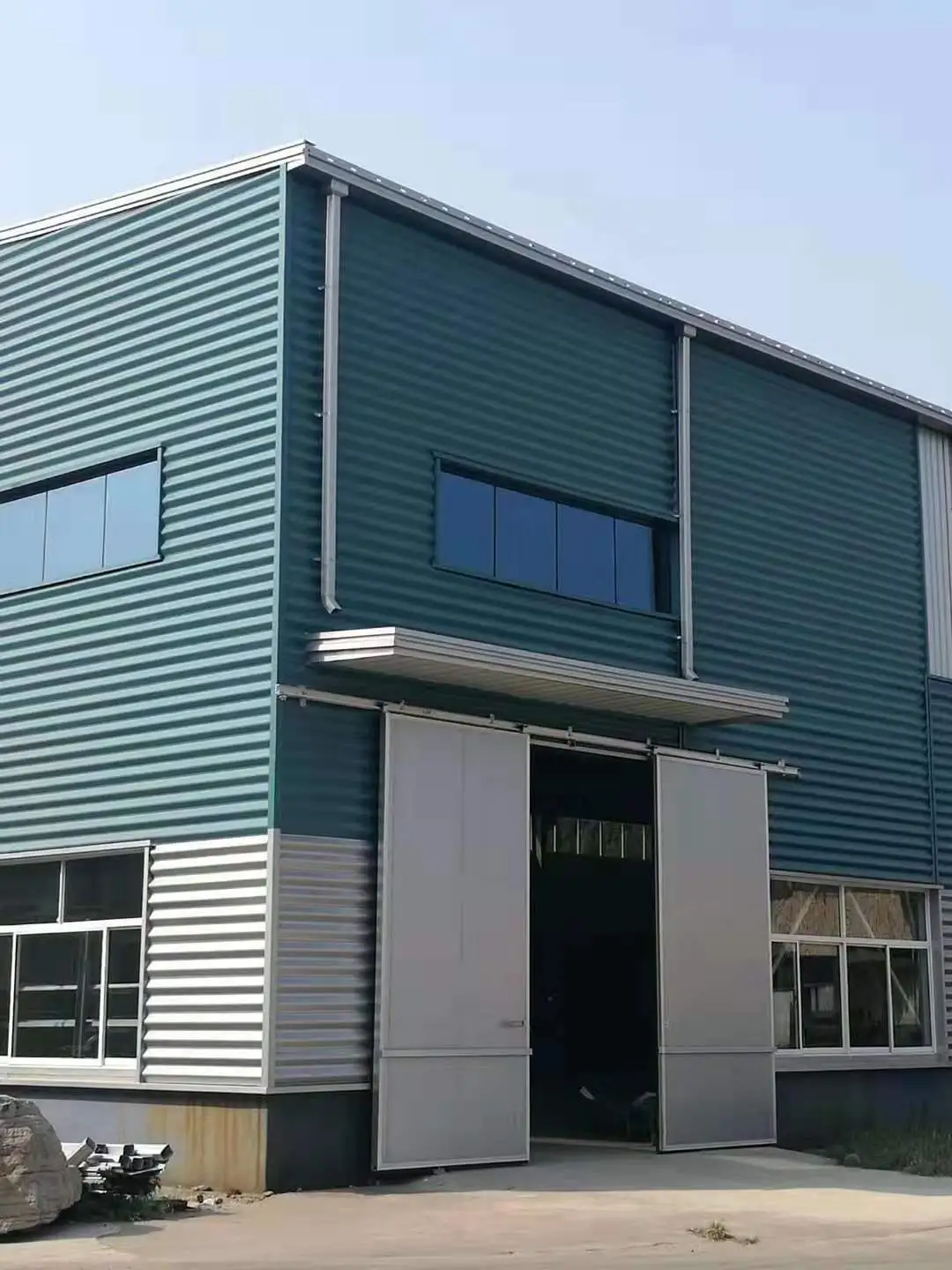

Metallikattojärjestelmät teollisuuslaitoksiin ja logistiikkavarastoihin (sinkitty tai väripinnoitettu aaltopahvilevy).

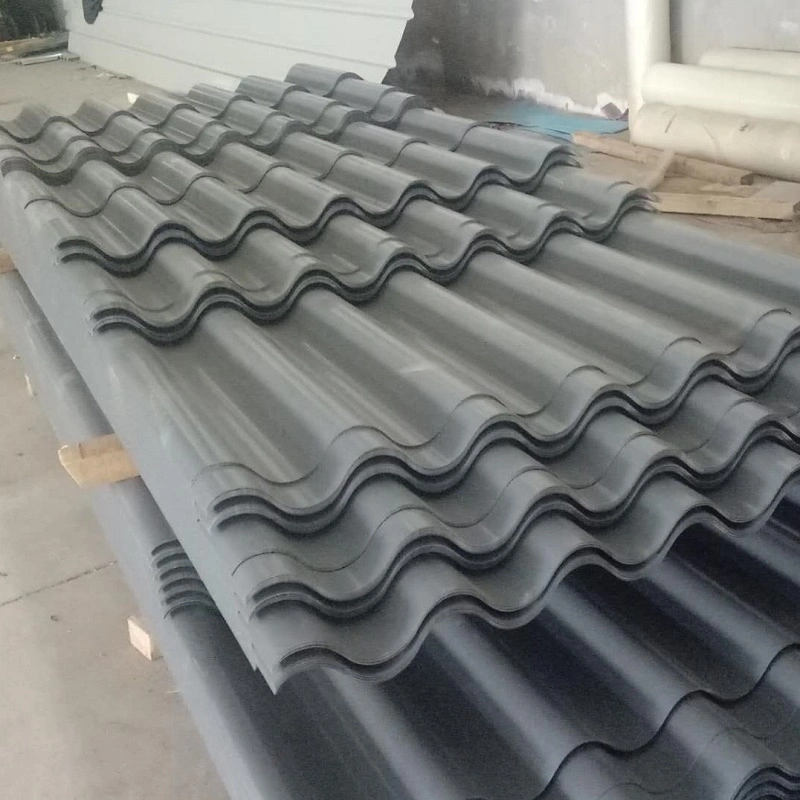

Kaltevat katot asuinrakennuksille runsaiden sateiden alueilla (aallotetut kattotiilet).

Kaarevat katot suurille stadioneille, messuhalleille ja elokuva-/TV-tuotantoaluksille (alumiini-magnesium-mangaani aaltopahvilevyt).

Säänkestävä kattorakennus rannikko- tai syövyttävässä ympäristössä (Al-Zn-seoksella päällystetyt tai alumiini-magnesium-mangaani aaltopahvilevyt).

Miksi valita aaltopahvikattolevyt?

Etsitkö tehokkaita ja luotettavia kattomateriaaleja teollisuuslaitoksiin, varastoihin tai suurijänteisiin rakenteisiin? Aaltopahvikattolevyt tarjoavat korkean lujuus-painosuhteen sinimuotoisen poikkileikkauksensa ansiosta. Ne täyttävät erilaiset säänkestävyysvaatimukset materiaalivaihtoehtojen, kuten galvanoidun teräksen, Al-Zn-seospinnoitteen, väripinnoitteen ja alumiini-magnesium-mangaaniseosten, ansiosta. Lisäksi metallikaarevat aaltopahvikattojärjestelmät mahdollistavat pilarittomat sisätilat, joiden jänneväli on yli 36 metriä. Nämä tuotteet ovat kansallisen standardin GB/T 12755-2008 mukaisia, ja ne ovat osoittautuneet tehokkaiksi lukuisissa suunnitteluprojekteissa. Valitse aaltopahvikattolevyt – optimoitu poikkileikkausprofiili yhdistettynä joustavaan materiaalivalikoimaan tarjoaa kattoratkaisun, joka tasapainottaa kevyen rakenteen ja poikkeuksellisen luotettavuuden.
