Floor Decking on kylmämuovattu teräslevy, jota käytetään pysyvänä muottina rakentamisen aikana ja vetolujitteena komposiittilaatassa huollon aikana.SENBO Rakennusmateriaalittoimittaa avoimia, suljettuja, palaavia ja raudoitettuja ristikkolattiakansijärjestelmiä teräsrakenneprojekteihin sekä niihin liittyviäProfiloidut teräslevytjaRakennusmateriaalien lisävarustejärjestelmättäydellisiin lattiakokoonpanoihin.
Saatavilla on neljä päätuotetyyppiä, joista jokaisella on erilainen rakenteellinen käyttäytyminen:

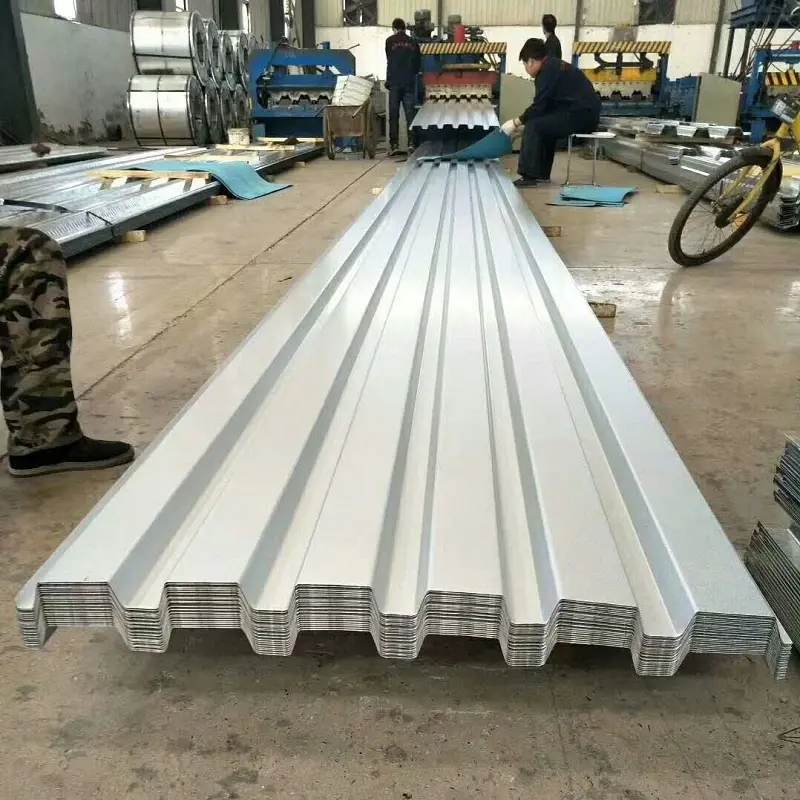

Avoin lattiakansi:Siinä on C-muotoinen tai vastaava aaltoprofiili, jossa näkyvät rivat. Edustavia malleja ovat YXB76-305-915, YXB51-305-915 ja YXB75-200-600. Avokansi tarjoaa nopean asennuksen ja edulliset kustannukset, mutta se toimii ensisijaisesti pysyvänä muottina eikä täysin komposiittikappaleena. Se on tyypillisesti määritelty kevyille teollisuusrakennuksille ja varastoille, joissa on kohtalainen kuormitus.
Uudelleen saapuva lattiakansi:Käyttää kaventunutta avausprofiilia parantaakseen palo- ja korroosiokykyä. Yleisin malli on YXB51-200-600. Verrattuna avoimeen kanteen, sisääntuloprofiilit tarjoavat suuremman laatan jäykkyyden ja pienemmän betonin kulutuksen, mikä edustaa osittaista parannusta komposiitin käyttäytymisessä.

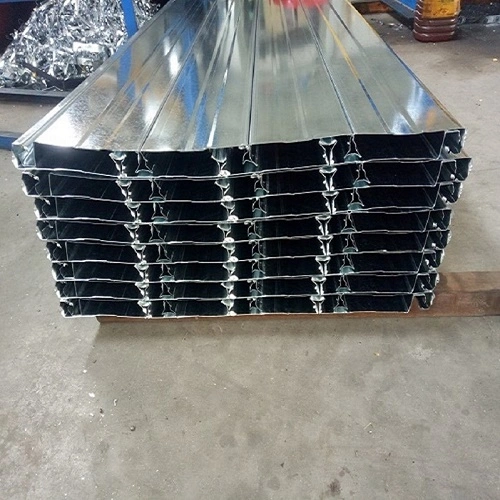

Suljettu lattiakansi:Sisältää leikkausrivat paneelin pinnalla, mikä mahdollistaa täyden komposiittitoiminnan teräksen ja betonin välillä. Alapuoli on tasainen ja visuaalisesti puhdas. Yleisiin malleihin kuuluvat YXB65-185-555, YXB66-240-720 ja YXB65-170-510. Suljettu kansi tukee 3,0–4,5 metrin jänneväliä, tarjoaa paremman palonkestävyyden ja sitä käytetään yleisesti korkeissa teräsrakennuksissa.
Ristikon lattiataso:Yhdistää ristikoksi muodostetut HRB400-teräspalkit galvanoidulla pohjalevyllä, joka on yhdistetty vastushitsauksella. Ristikon korkeus vaihtelee 70 mm:stä 150 mm:iin ja pohjalevyn paksuus on 0,5 mm ja kaksipuolinen sinkkipinnoite vähintään 120 g/m². Paikan päällä tapahtuva raudoitussidonta vähenee 60–70 %, jalostamattomat jännevälit voivat nousta 5 metriin ja 100 mm:n laatta saavuttaa noin 1,68 tunnin palonkestävyyden.
| Parametri | Alue / Vaihtoehdot | Huomautuksia |
|---|---|---|
| Materiaali | Q235, Q345, DX51D+Z galvanoitua terästä | Saatavana myötölujuus 235–550 MPa |
| Levyn paksuus | 0,6-1,5 mm | 0,8-1,2 mm yleisin |
| Rivin korkeus | 20-130 mm | Riippuu profiilityypistä |
| Tehokas leveys | 404-1025 mm | Riippuu profiilityypistä |
| Sinkkipinnoite | 60–275 g/m² (kaksipuolinen) | ≥120 g/m² standardi; korkeampi rannikkoympäristöissä |
| Sovellettava standardi | GB/T 12755-2008 | Profiloidut teräslevyt rakentamiseen |
Yleisimmät mallit tyypin mukaan:
Avoin tyyppi:YXB76-305-915, YXB51-305-915, YXB75-200-600, YXB50-250-750, YXB35-125-750, YXB51-342-1025
Suljettu tyyppi:YXB65-185-555, YXB66-240-720, YXB65-170-510, YXB46-200-600, YXB40-185-740
Ristikon tyyppi:TD1-70 - TD5-150, ristikon korkeus 70-150 mm
Lattian kannen tyypin valinta riippuu useista projektikohtaisista tekijöistä:
Kantavuus ja kuormitus:Kevyt kuormitus, lyhyen jännevälin projektit voivat käyttää avointa kantta. Suuret jännevälit ja raskaat kuormat hyötyvät suljetusta kannesta tai raudoitusristikköstä. Suljettu kansi käsittelee 3,0–4,5 metrin jännevälit, kun taas raudoituskansi pidentää sen 5 metriin tietyissä olosuhteissa.
Palovaatimukset:Suljettu kansi ja raudoitusristikkokansi tarjoavat paremman paloteknisen suorituskyvyn kuin avoin kansi. Jotkin suljetut kansikokoonpanot ovat läpäisseet palonkestävyystestin, ja niitä voidaan käyttää ilman ruiskutettua paloeristystä, kun komposiittilaatan rakenne täyttää sovellettavat vaatimukset. Paloluokitus riippuu laatan paksuudesta ja betonipeitteestä, ei pelkästään kannesta.
Rakennusjärjestys:Avokansi on kevyt ja nopea asentaa, joten se sopii suurille lattiapinnoille. Harjausristikkokansi vähentää paikan päällä tehtävää vahvistusta, mutta vaatii tehtaan esivalmistuksen läpimenoaikaa.
Korroosioympäristö:Sisäsovelluksissa käytetään tyypillisesti vähintään 120 g/m² sinkkipinnoitetta. Rannikkoympäristöt tai kemiallisesti aggressiiviset ympäristöt voivat vaatia suurempia sinkkipainoja tai vaihtoehtoista suojausta. Sinkkikerros suojaa ensisijaisesti terästä rakentamisen aikana; betonin levittämisen jälkeen betonipäällyste tarjoaa pitkäaikaisen korroosiosuojan.
Paneelin tarkastus:Varmista ennen asennusta, että paneelin tasaisuuden poikkeama on alle 3 mm ja ettei siinä ole merkittäviä vääristymiä tai pinnoitevaurioita. Sinkkipinnoitteen paksuus ja hitsin laatu tulee tarkastaa saapuvista materiaaleista.
Asettelu ja kiinnitys:Merkitse keskilinjat teräspalkkeihin ennen paneelien asettamista siten, että poikkeama säädellään 3 mm:n sisällä. Vierekkäisten levyjen pitkittäisen päällekkäisyyden tulee olla vähintään 50 mm, ja se on kiinnitettävä siltahitsauksella. Läpivientikannen tappien hitsausetäisyys on tyypillisesti enintään 300 mm, ja hitsin läpäisy tarkistetaan suunnitteluvaatimusten mukaan.
Betonin valu:Säilytä painuma 120±20 mm. Vältä suoraa kosketusta täryttimen ja kannen pinnan välillä estääksesi pinnoitteen vaurioitumisen ja paneelin muodonmuutoksia. Varmista, että väliaikaiset tuet on asetettu oikein ennen kaatamista, erityisesti tukemattomissa asennuksissa, joissa jänteen ja levyn paksuuden on vastattava suunnittelua.
Asettelupiirrokset: Prepare detailed layout drawings before installation, showing panel direction, overlap locations, openings, and stud positions. Irregular areas should be planned in advance to avoid uncontrolled cutting that could affect structural performance.
1.Lattiajärjestelmät korkeille ja superkorkeille teräsrakenteille, joissa on yleisesti määritelty suljettu kansi ja raudoitusristikkokansi.
2.Teollisuuslaitokset ja logistiikkavarastot, joissa avokansi tarjoaa kustannustehokkaan ratkaisun kevyisiin mezzanine- ja laitureihin.
3.Julkiset rakennukset, kuten lentokenttien terminaalit, stadionit ja messukeskukset, joissa on pitkä jänneväli.
4.Tehostettua palonkestävyyttä ja kantavuutta vaativat voimalaitokset ja energiaprojektit.
Joissakin teräsrunkoisissa rakennusvaipaissa lattiakansijärjestelmät on sovitettu yhteenKivivilla Sandwich-paneelitSeinien ja kattojen eristämiseen muodostaen integroidun rakenteellisen ja lämpökotelon. Suunnittelutiimimme voi auttaa näiden tuotteiden välisissä käyttöliittymien yksityiskohdissa.
Avokansi toimii pääasiassa pysyvänä muottina eikä vaikuta merkittävästi yhdistelmätoimintaan. Suljetussa kannessa käytetään leikkausripoja kiinnittymiseen betoniin, jolloin teräs ja betoni voivat toimia yhdessä kuormituksen alaisena. Harjausristikokannessa käytetään hitsattua teräsristikkoa, joka toimii samalla tavalla kuin perinteinen laattaraudoitus, ja pohjalevy toimii vain muottina.
Tukimaton jänneväli riippuu kannen profiilista, levyn paksuudesta, betonilaatan paksuudesta ja rakennuskuormasta. Suljettu kansi tukee yleensä 3,0–4,5 metriä ilman väliaikaista tukia ja raudoitusristikkokansi voi olla 5 metriä. Valmistajan jännevälitaulukoita tulee käyttää yhdessä projektikohtaisten taipumatarkastusten kanssa.
Tavallisissa sisäsovelluksissa kaksipuolinen sinkkipinnoite, jonka paino on vähintään 120 g/m², on tyypillinen. Rannikko- tai syövyttävät ympäristöt voivat vaatia suurempia pinnoitepainoja. Sinkkipinnoite suojaa terästä rakennusvaiheessa; Betonipäällyste tarjoaa pitkäaikaisen korroosiosuojan asennuksen jälkeen.
Ei aina. Suljettu kansi ja raudoitusristikkokansi voidaan asentaa ilman tukia, kun jänneväli ja levyn paksuus ovat valmistajan rajoissa. Avokansi vaatii usein tuenta tai pienempiä jännevälejä. Taipumalaskelmat ja rakennuskuormituksen tarkastus tulee tehdä ennen tukivapaan vaihtoehdon valintaa.
Kyllä. Sheet thickness, effective width, and length can be adjusted to project requirements. Mukautetut profiilit ja aukot tulee vahvistaa layout-piirustusvaiheessa, jotta vältetään toissijainen leikkaaminen työmaalla, mikä voisi vaarantaa rakenteen suorituskyvyn.
