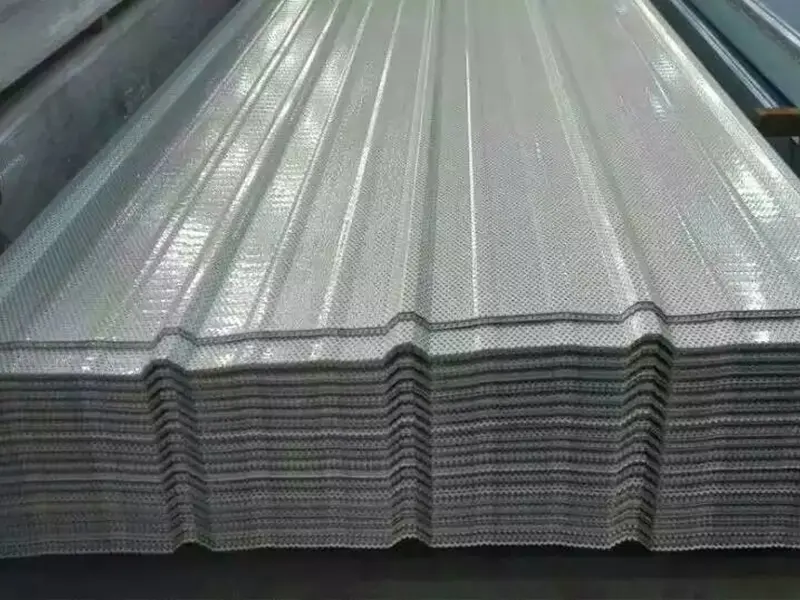

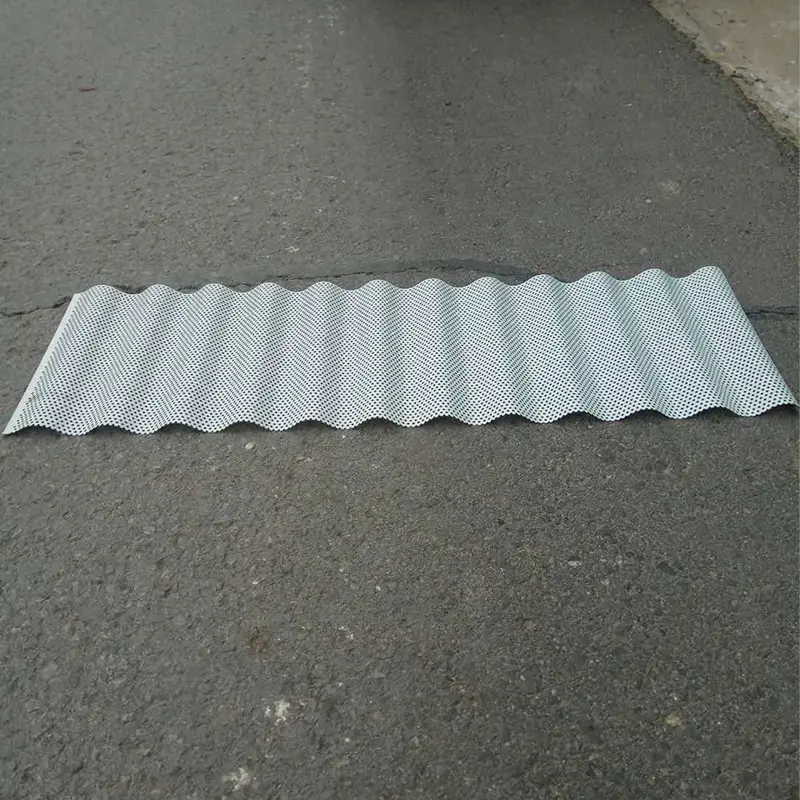

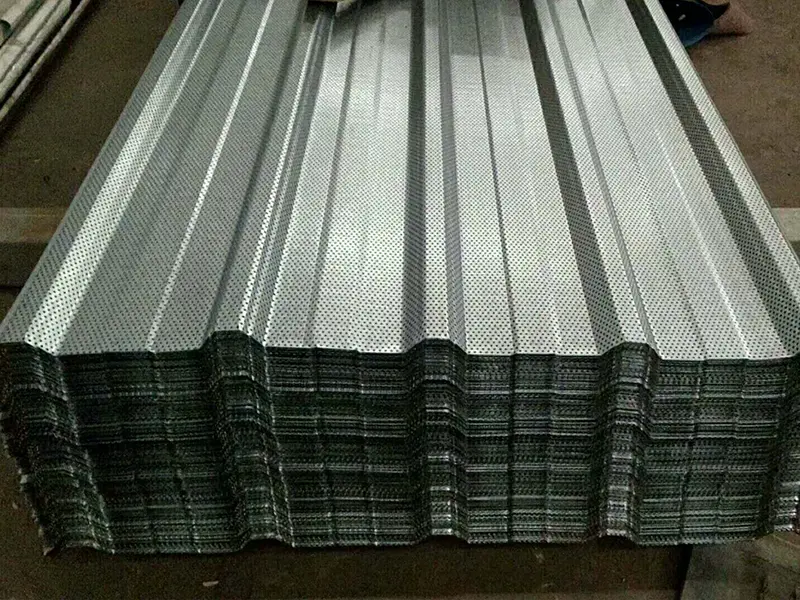

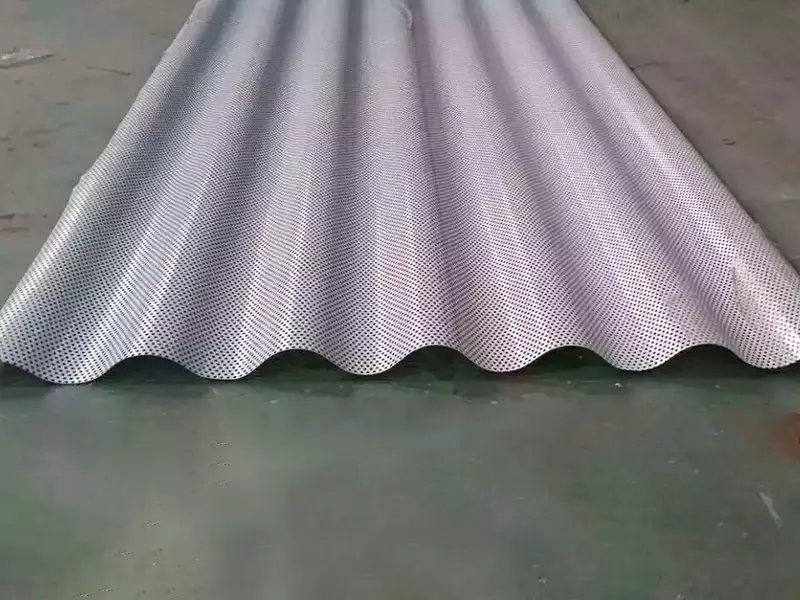

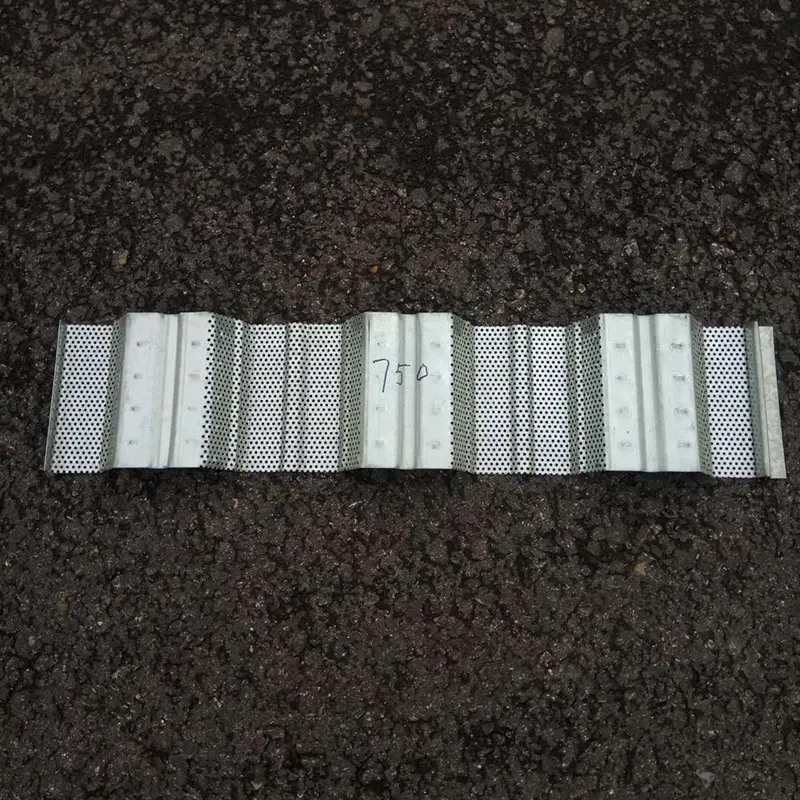

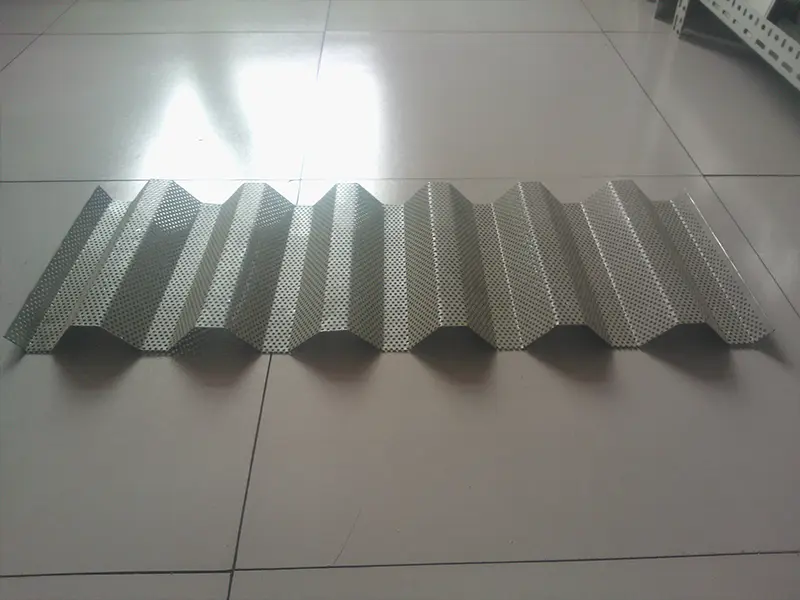

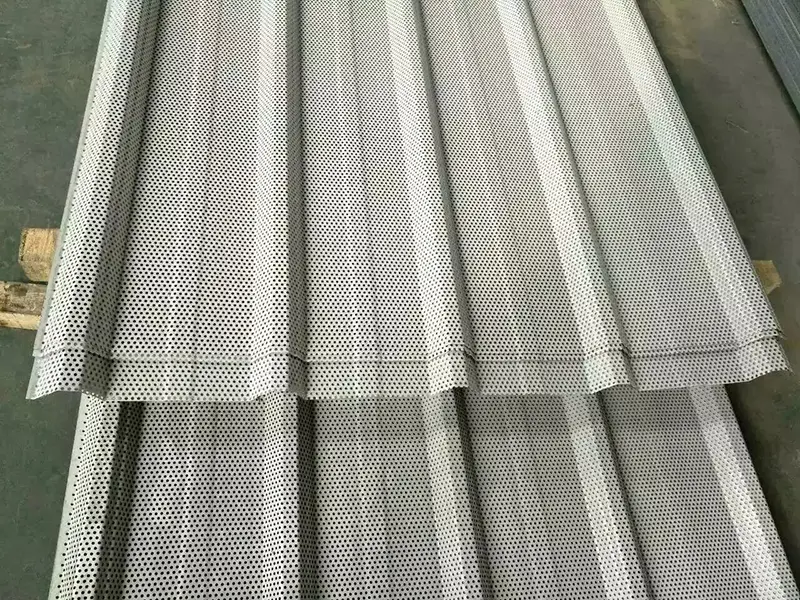

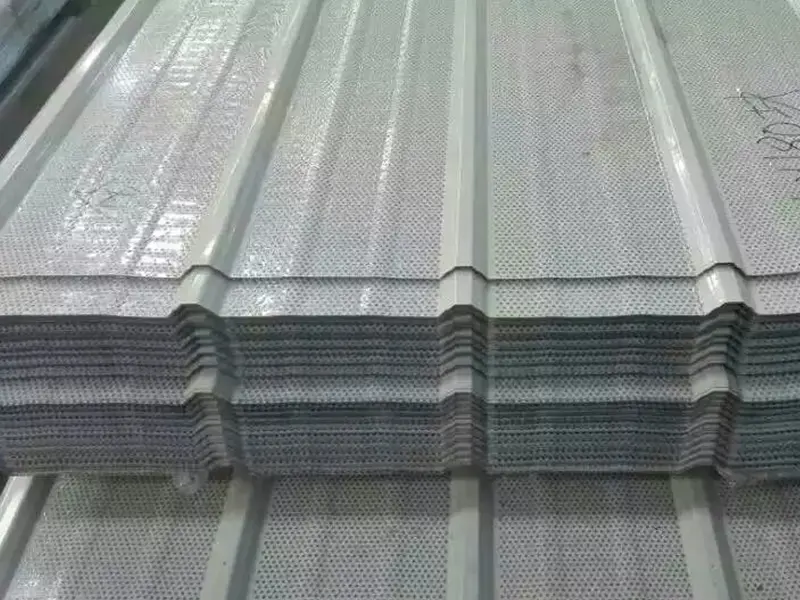

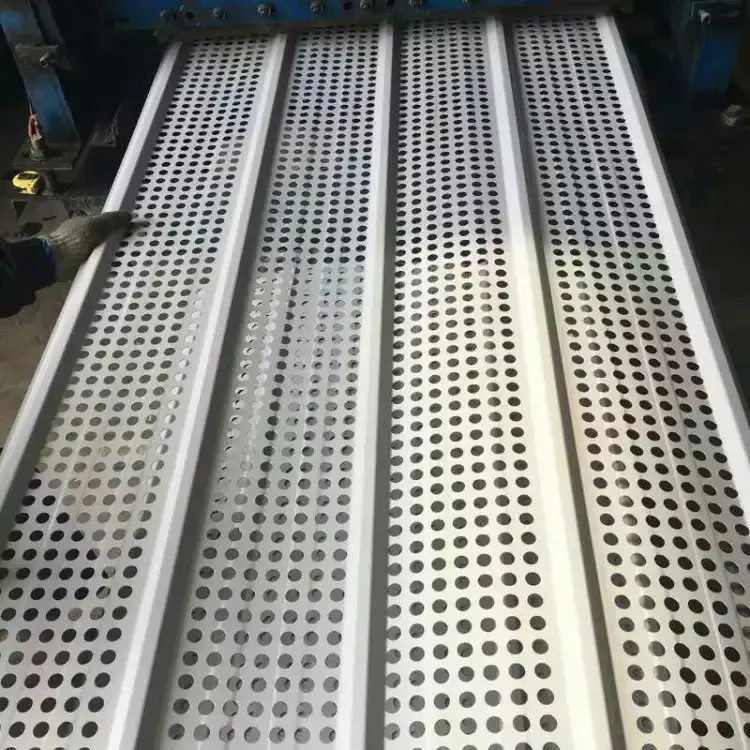

Rei'itetyt profiloidut metallipaneelit

Testauksen kesto:Kahdeksan peräkkäistä kuukautta keskeytyksetöntä seurantaa paikan päällä.

Testausskenaariot:Teollisuustehtaan katto- ja sisäseinät, stadionin katot, metrolaitteiden huoneiden akustiset seinät ja valtateiden meluesteet.

Vakiokuormat:Tasaisesti jakautuneet kuormat 0,6–1,2 kN/m², mikä vastaa teollisuuslaitosten ja tilojen kattojen vakiokuormia.

Keskeinen johtopäätös:Arkkitehtonisissa vaippalevyissä melunvaimennus, ilmanvaihto ja rakenteellinen vakaus ovat etusijalla tavallisten rei'itettyjen levyjen ominaisuuksiin nähden. Tämä edustaa SENBO-rei'itettyjen metallipaneelien suunnittelun ydinetua.

Kuukauden mittainen tehdaspaneelien vertaileva kuormitustesti osoitti selvästi eron SENBO-rei'itettyjen profiililevyjen ja tavallisten rei'itettyjen profiililevyjen välillä.

Vakiorei'itetyt profiililevyt:1,5 metrin jännevälillä merkittävä taipuma tapahtui 3 tunnin jatkuvan kuormituksen jälkeen.

SENBO rei'itetyt profiililevyt:Optimoidun aallotusprofiilin ja yhtenäisen rei'itysasettelun ansiosta kuorma jakautuu tasaisesti. Samalla jännevälillä ja täydellä kuormituksella 72 tunnin ajan ei ilmennyt näkyvää muodonmuutosta. Vertailevat taivutuskykytestit kontrolloiduissa olosuhteissa (paneelin paksuus 0,6 mm, rei'ityssuhde 20 %, 35 mm ripaprofiili) osoittivat 22 %–28 % parannusta.

Tärkeimmät rakenteelliset elementit, joilla saavutetaan tämä korkea lujuus:

Normaalit 35 mm korkeaprofiiliset rivat:Optimoi hitausmomentin, jakaa katto- ja kattokuormat tasaisesti ja vähentää paikallisia jännityskeskittymiä.

Porrastettu (quincunx) rei'ityskuvio:Välttää jännityskeskittymän, joka liittyy lineaarisiin rei'ityskuvioihin, ja säilyttää siten rakenteellisen jäykkyyden.

SENBO-rei'itetyissä profiloiduissa levyissä on akustinen rakenne, joka on optimoitu korjaamomelulle, liikenteen melulle ja tapahtumapaikan kaiuntalle. Melunvaimennussuorituskyky on varmistettu simuloiduilla testeillä ammattimaisissa akustisissa laboratorioissa.

Testiolosuhteet:20 % normaalirei'ityssuhde äänen absorptioon, 50 mm kivivillataustakerros, testattu keski-korkeataajuista melua vastaan ​​(500Hz–2000Hz) ISO 354 / ASTM C423 -kaiuntahuonemenetelmien mukaisesti.

Testitulokset:Melunvaimennuskerroin (NRC) saavuttaa 0,7–0,9. Rei'itykset luovat resonoivan ääntä vaimentavan rakenteen. Reikien läpi kulkevat ääniaallot menevät läpi useita energiahäviöitä ontelossa, mikä vaimentaa tehokkaasti mekaanista kohinaa, liikenteen melua ja tapahtumapaikan kaikuja.

Tämä ääntä vaimentava suorituskyky soveltuu tehdaspajoihin, metrolaitteiden huoneisiin, stadioneille ja moottoriteiden meluesteisiin, mikä optimoi merkittävästi sisätilojen akustista ympäristöä ja täyttää teollisuuden melunhallinta- ja julkisten rakennusten akustiset standardit. Täydelliset akustiset testiraportit ovat saatavilla pyynnöstä.
