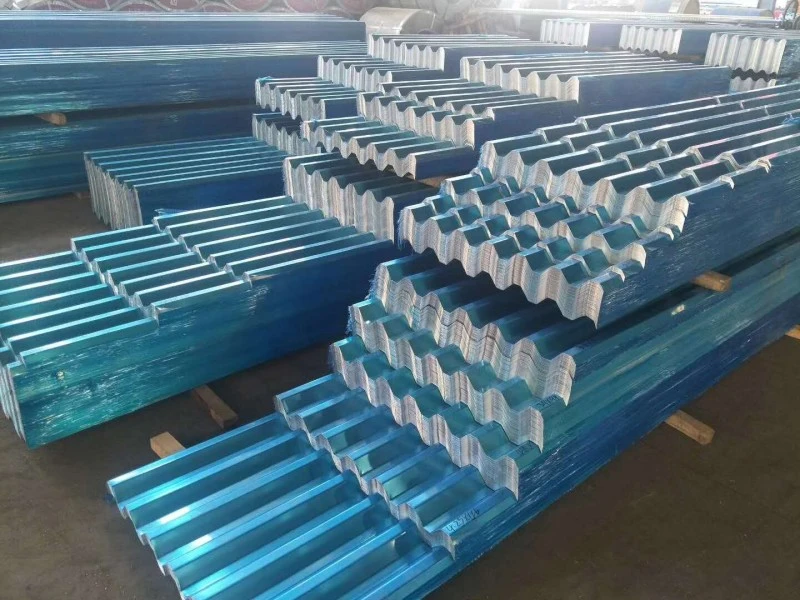

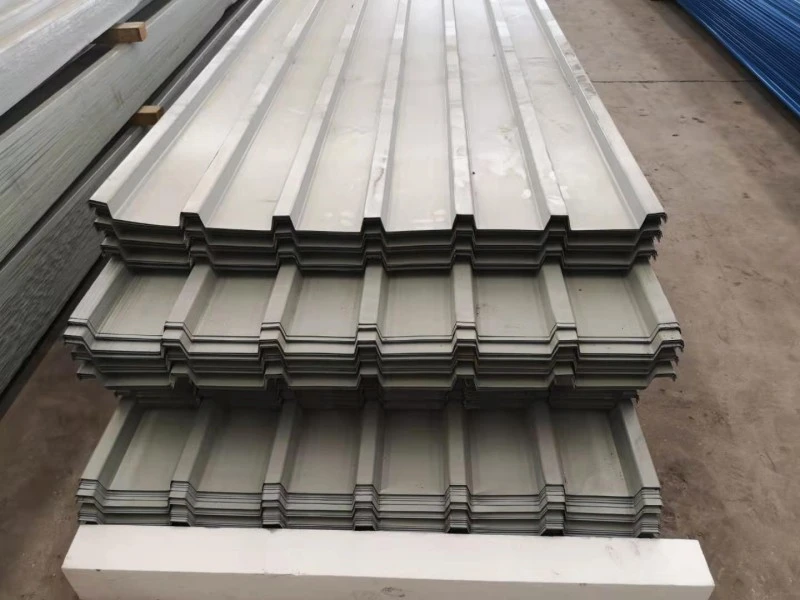

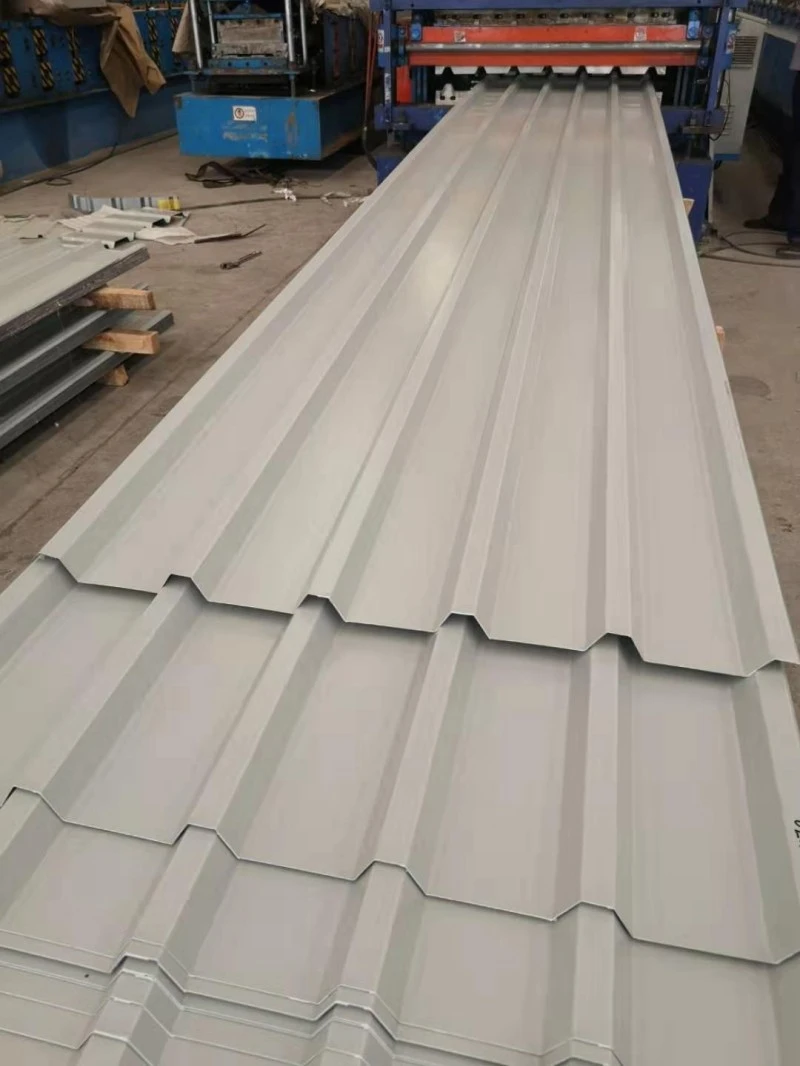

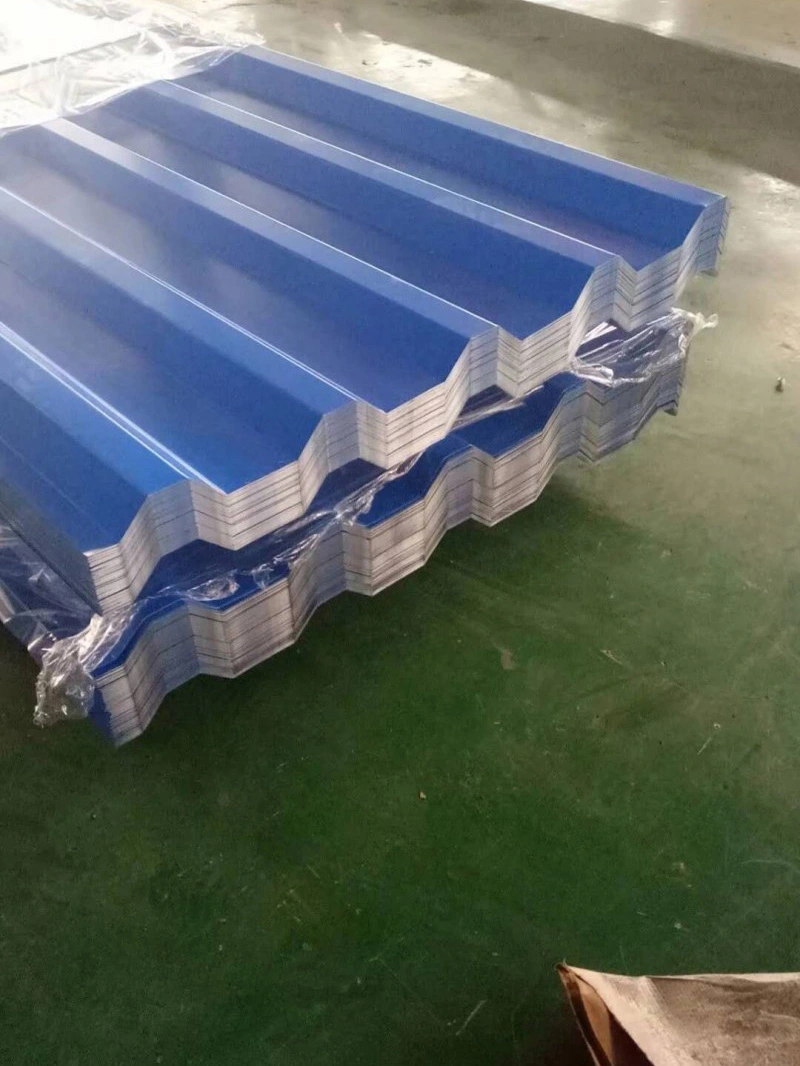

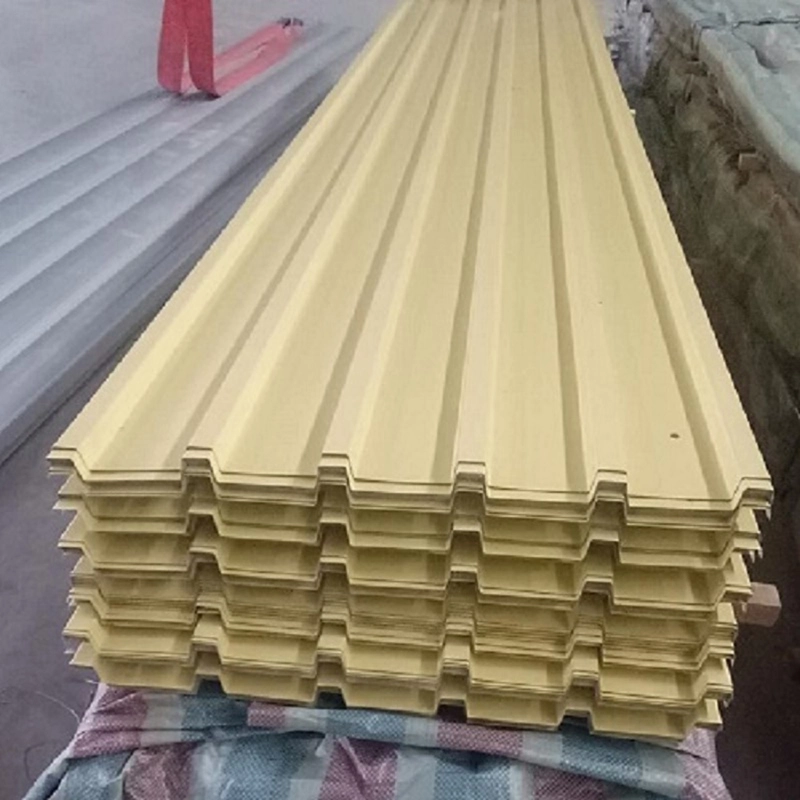

Väripinnoitettu teräs kattolevy

Väripinnoitetut teräskattolevyt valmiiksi maalatusta teräskelasta muotoillaan kylmävalssaamalla aaltopahviprofiiliksi. Jokaisessa levyssä yhdistyy teräsydin, metallipinnoite molemmilla puolilla ja kovettunut orgaaninen viimeistely. Perusmetalli on yleensä Q235B tai DX51D, ja suojaava metallikerros voi olla sinkkiä tai alumiinisinkkiä, jonka pinnoitepaino on 40 g/m² - 275 g/m² per puoli. Maalijärjestelmä sisältää tyypillisesti pohjamaalin ja polyesteripintamaalin, jonka paksuus on vähintään 20 μm, kun taas PVDF on varattu kohteisiin, joissa UV-altistus tai suolasuihku on voimakkaampi. SENBO suorittaa saapuvat tarkastukset kelan paksuudelle ja pinnoitteen painolle, ja telanmuodostuslinjat on asetettu varmistamaan rivan geometria ja tehollinen leveys tuotannon aikana.

Yleiset profiilit ja mitat

• YX35-125-750:rivan korkeus 35 mm, rivan etäisyys 125 mm, tehollinen leveys 750 mm.
• YX25-210-840:rivan korkeus 25 mm, ripaväli 210 mm, tehollinen leveys 840 mm.
• YX15-225-900:rivan korkeus 15 mm, rivan etäisyys 225 mm, tehollinen leveys 900 mm.

Arkin pituus leikataan tilauksesta ja jatkuvat pituudet ovat mahdollisia kuljetuksen salliessa. Profiilin valinta vaikuttaa jänneväliin, vedenpoistokäyttäytymiseen ja ulkonäköön.

Parametritaulukko

Testitiedot ja projektipalaute

Mekaaninen käyttäytyminen

Alustan vetolujuuden tulee olla vähintään 270 MPa. YX35-125-750:n puristuslujuus on noin 200 MPa, mikä on riittävä ei-kantaville ja toissijaisille rakennevaipaille. Paksuuden vaihtelu on säädetty arvoon ±0,02 mm, ja tasaisuus on rajoitettu 3 mm:iin metriä kohti, jotta vältetään veden kertymä valmiilla katolla.

Tarttuvuus ja korroosionkestävyys

Poikkileikkaustestaus edellyttää, että pinnoitteen irtoamisalue pysyy 5 % tai sen alapuolella. Suolaruiskutussuorituskyky määritellään tyypillisesti siten, ettei punaista ruostetta 500 tunnin jälkeen normaalimateriaalille. Suuremmat sinkkipinnoitteen painot parantavat tätä tulosta. Todellinen vaatimus on sovitettava projektin sijaintiin ja ilmakehän korroosioluokkaan.

Veden viemäröinti

Aallotettu muoto ohjaa sadeveden kourujen kautta räystäisiin. Päällekkäiset liitokset tiivistetään vedenpitävillä aluslevyillä ja tiivisteaineella. Suositeltava kaltevuus on vähintään 5 %. Oikea orreiden kohdistus ja kiinnikkeiden sijoittelu auttavat estämään painumista ja vuotoja.

Esimerkki lämpötehokkuudesta

Pilottiprojekti Chongmingin alueella Shanghaissa levitti lämpöä eristävää pinnoitetta olemassa olevan värillisen teräskaton päälle. Käsittelyn jälkeen pintalämpötila laski 63°C:sta 33°C:een ja sisälämpötila noin 8°C. Vaikka eristepinnoite tarjosi suurimman hyödyn, tapaus osoittaa, kuinka metallilevy voidaan yhdistää lisäpintakäsittelyihin energian säästämiseksi.

Asennusnopeus

Tehdasvalmisteiset levyt voidaan asentaa nopeasti paikan päällä. Rullamuovauksen päivittäinen tuotanto voi olla 3000 metriä. Teräsrunkoon yhdistettynä katos ja varastokatot valmistuvat lyhyessä ajassa. Pitkät levyt vähentävät päätykierrosten määrää, mikä myös vähentää mahdollisia vuotokohtia.

Suunnittelu- ja asennusohjeet

• Pidä kelat ja levyt kuivina ennen asennusta. Ulkovarastointi vaatii maavaraa ja hengittävän suojan kondensaation estämiseksi.
• Käytä leikkaustyökaluja, jotka eivät tuota suurta lämpöä. Leikkurit ja näppäimet ovat parempia kuin hiomalaikkoja.
• Korjaa leikatut reunat ja naarmut välittömästi yhteensopivalla korjausmaalilla.
• Valitse pinnoitteen kanssa yhteensopivia kiinnikkeitä ja aluslevyjä galvaanisen korroosion minimoimiseksi.
• Noudata määritettyjä sivukierroksen ja loppukierroksen tietoja. Kovatuulella alueilla lisää kiinnittimien tiheyttä reunojen ja harjanteiden lähellä.
• Tarkista orreiden etäisyys ja kohdistus ennen arkkien asettamista. Väärin kohdistetut orret voivat aiheuttaa näkyvää aaltoilua ja rasittaa kylkiluita.

Kysymyksiä projekteista

Mikä kaltevuus tarvitaan katolle ilman vedeneristyskalvoa?

5 %:n tai enemmän kaltevuus on tyypillistä yksikerroksisille profiileille. Erikoistapauksissa voidaan käyttää alempia rinteitä, mutta projektiinsinöörin on suunniteltava ja tarkistettava lisätiivistys- ja kuivatustoimenpiteitä.

Kuinka valitsen sinkkipinnoitteen painon?

Ensin tulee arvioida paikan ilmakehän syövyttävyysluokka. Leudot maaseutualueet voivat olla hyvät 40 g/m² - 90 g/m². Rannikko- tai teollisuusalueet vaativat usein vähintään 150 g/m² tai vastaavan suorituskyvyn omaavan alumiinisinkkipinnoitteen.

Voidaanko levyt asentaa kaareville katoille?

Jotkut profiilit voivat olla kaarevia suurelle säteelle. Pienin säde riippuu rivan korkeudesta, levyn paksuudesta ja pinnoitteen joustavuudesta. Valmistajan tulee vahvistaa muodostusraja ennen tilauksen tekemistä.

Mikä aiheuttaa värivaihtelua erien välillä?

Värivaihteluita voi esiintyä, kun kelat tulevat eri tuotantosarjoista. Suurelle katolle tai seinälle on turvallisempaa tilata kaikki materiaali samalle pinnalle yhdestä kelaerästä. Jos tämä ei ole mahdollista, pyydä värilukemaa ja aseta toleranssi, kuten ΔE ≤ 1,5.

Oston ja tarkastuksen tarkistuslista

• Vahvista alustan laatu ja pinnoitteen paino tehtaan todistuksesta ennen valmistusta.
• Pyydä näyte todellisesta maalin väristä ja hyväksy se ennen kelan leikkaamista.
• Tarkista levyn paksuus, rivan korkeus ja tehollinen leveys vastaanottohetkellä. Hylkää materiaali toleranssin ulkopuolella.
• Tarkasta pinnoite naarmujen, kelojen katkeamisen tai epätasaisen värin varalta. Pienet vauriot voidaan korjata, mutta suuret vauriot on korvattava.
• Jos katon on täytettävä tietty tuulennostoarvo, pyydä testituloksia tai laskelmia valitulle profiilille ja kiinnitysasettelolle.
• Projekteissa, joissa paloturvallisuus on huolenaihe, muista, että yksittäinen metallilevy on palamaton, mutta koko kattokokoonpano voi sisältää palavan eristeen tai aluskatteen, joka on arvioitava erikseen.
