Väripinnoitettu profiloitu teräslevy

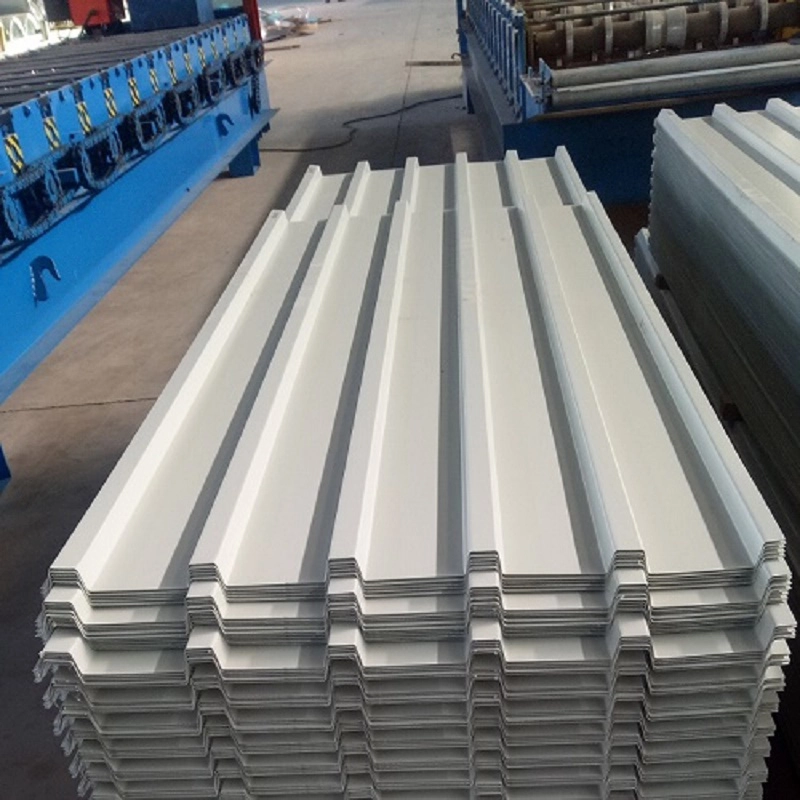

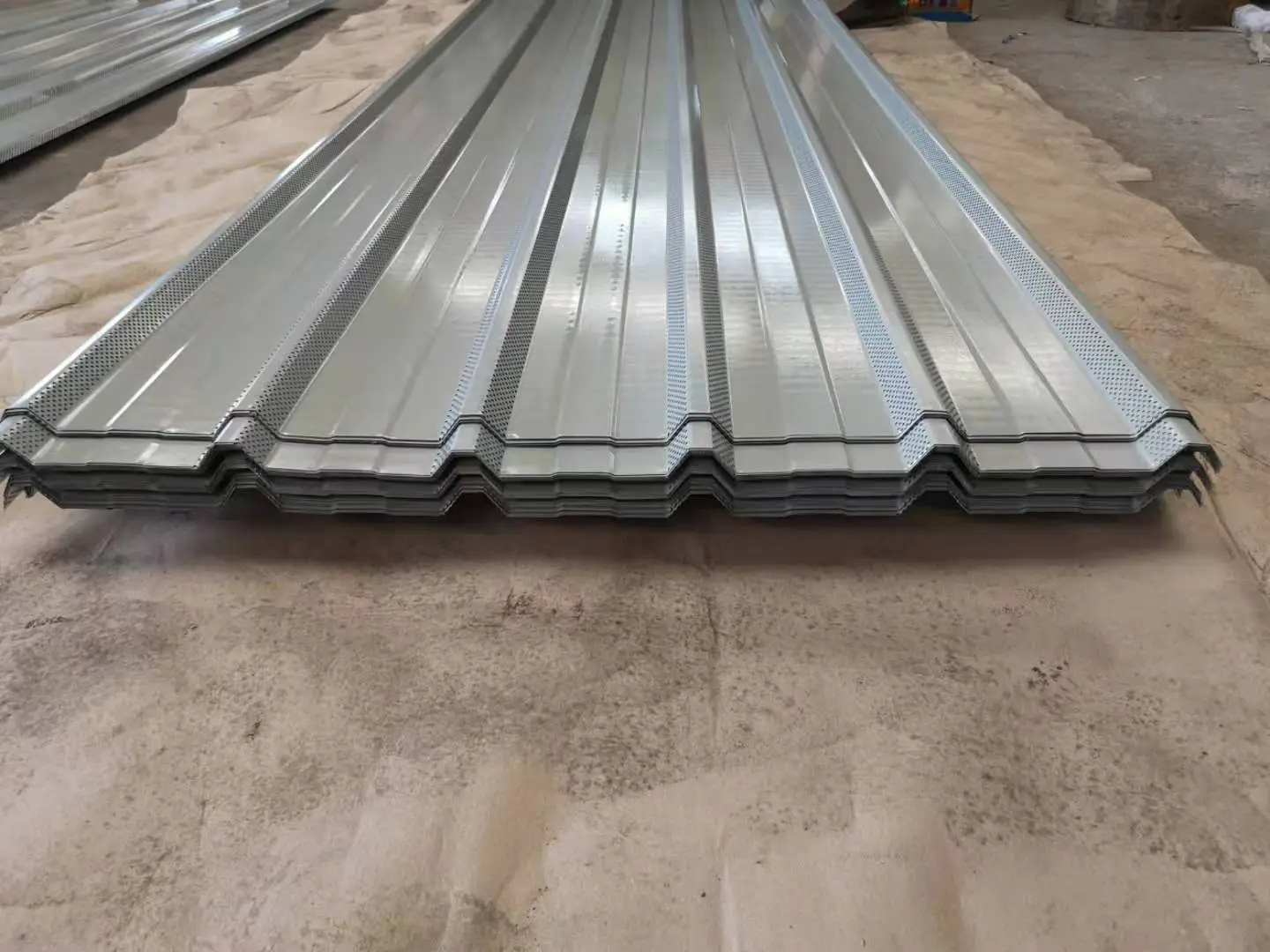

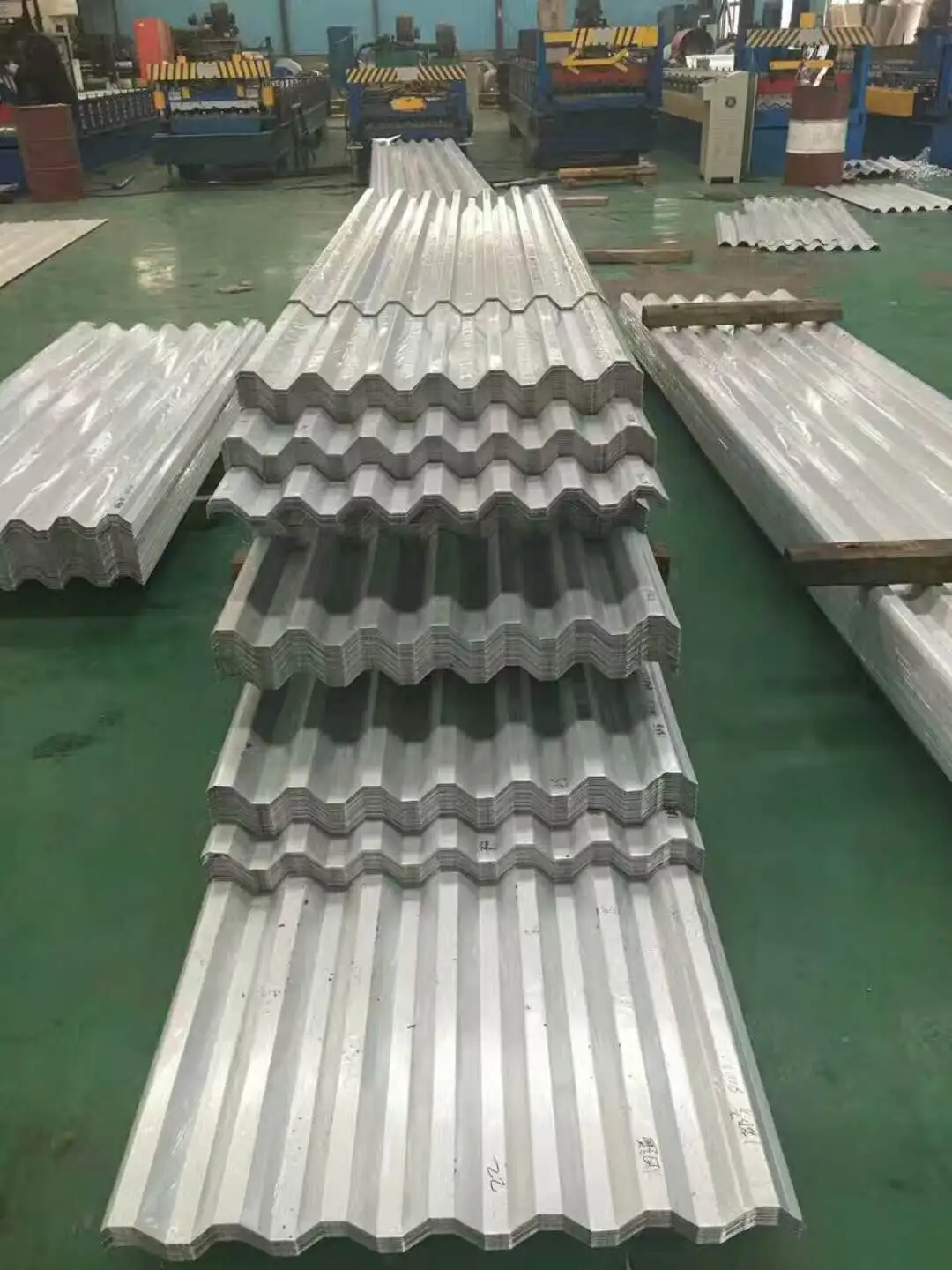

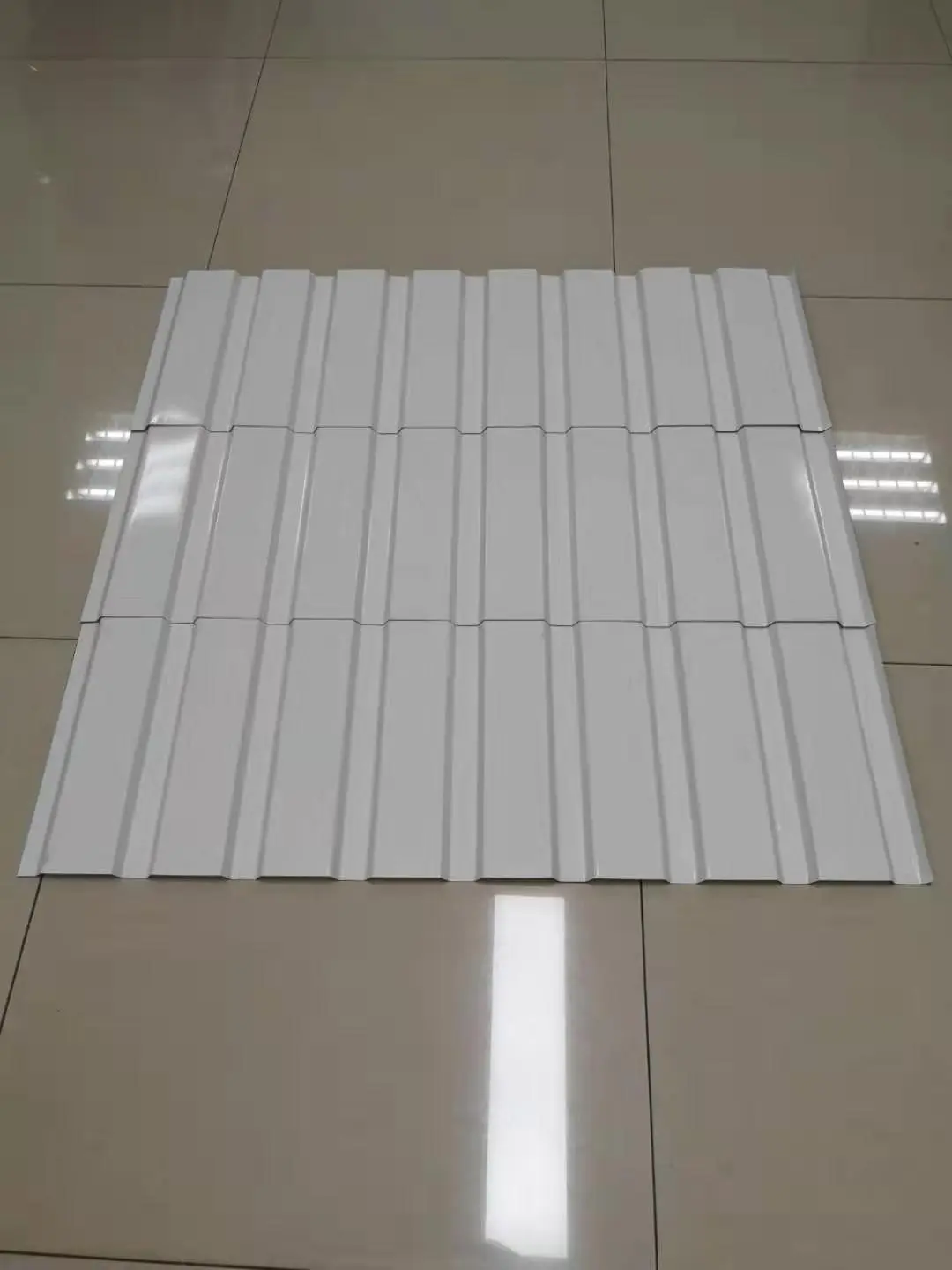

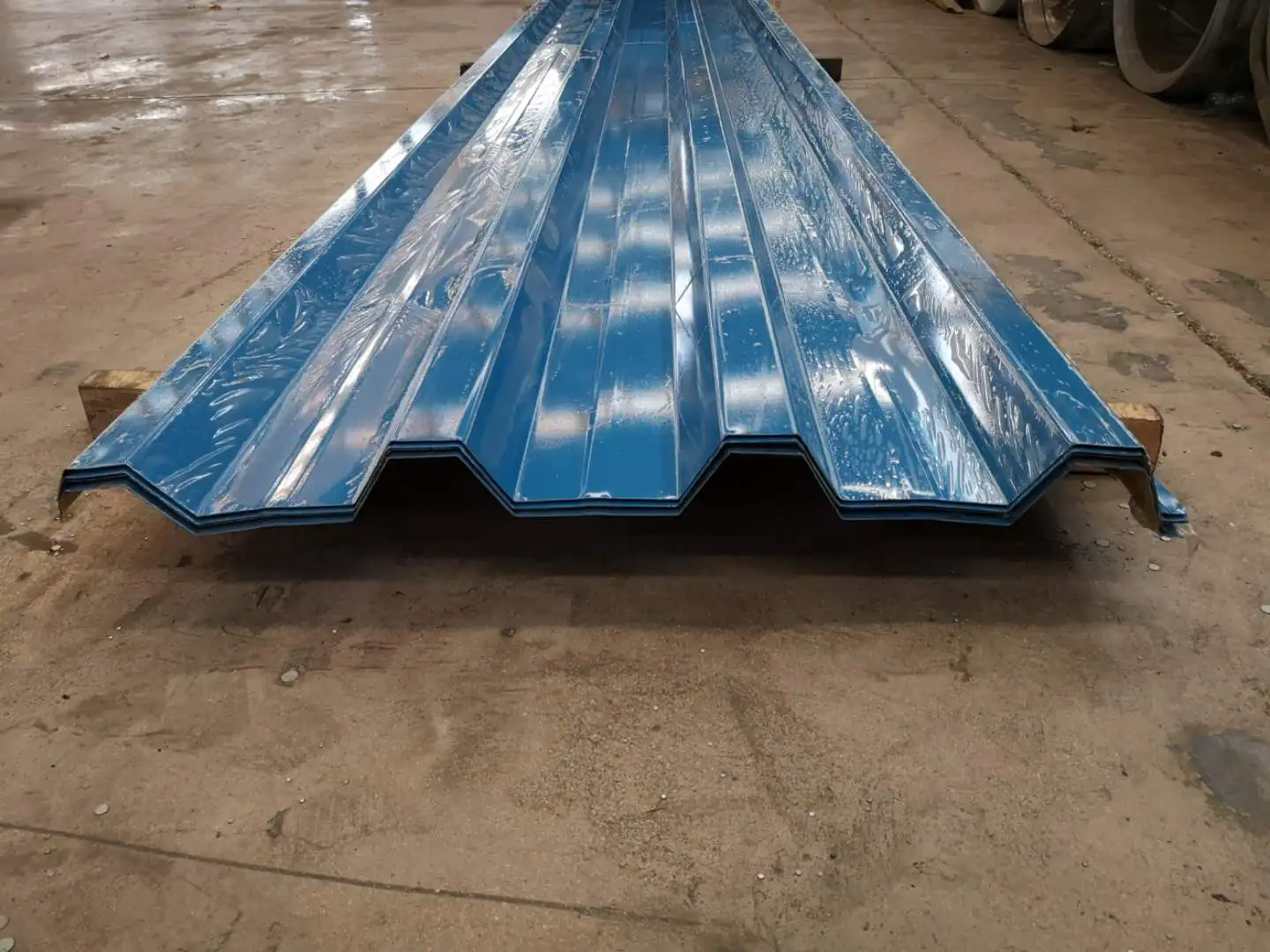

Väripinnoitetut profiiliteräslevyt valmistetaan kylmävalssaamalla muotoilemalla väripinnoitettuja teräskeloja aallotettuiksi profiileiksi. Ne toimivat katto-, seinäverhous- ja sisä- tai ulkokoristeena teollisuusrakennuksissa, varastoissa ja suurijänteisissä teräsrakenteissa. Jokainen levy koostuu mekaanisesta lujuudesta antavasta terässubstraatista, korroosiosuojana toimivasta metallipinnoitteesta sekä säänkestävyyttä ja ulkonäköä tarjoavasta orgaanisesta pinnoitteesta. SENBO käyttää useita rullamuovauslinjoja näille profiileille, joissa profiilin geometria, pinnoitteen paksuus ja epäjalometallilaatu tarkastetaan talon sisällä.

Pohjamateriaali ja pinnoite

Raaka-aine on kylmä- tai kuumavalssattu teräsnauha, joka toimitetaan tyypillisesti 1000 mm leveänä sarjana. Myötölujuusluokat ovat 250 MPa, 280 MPa, 320 MPa, 350 MPa ja 550 MPa. Pinnoiterakenne on GB/T 12754:n mukainen. Yleinen kokoonpano käyttää kahta kerrosta pintamaalia etupuolella ja yhtä kerrosta takana. Polyesteri (PE) tai fluorihiili (PVDF) pinnoitteet valitaan vaaditun säänkestävyyden mukaan. Tarkka pinnoitetyyppi vahvistetaan tilauksen yhteydessä.

Tuotteen tekniset tiedot

Yleiset paksuudet vaihtelevat välillä 0,4–1,6 mm. Katto- ja seinäpäällysteet käyttävät tyypillisesti vähintään 0,5 mm - 0,6 mm, kun taas tärkeiden rakennusten ulkopintojen tulee olla vähintään 0,6 mm. Kantavien lattiapäällysteiden paksuus voi olla jopa 2 mm tai 3 mm. Poimutuskorkeudet vaihtelevat 10 mm - 200 mm. Jäykistämättömissä osissa korkeus-paksuussuhde tulisi mieluiten pitää alle 200. Tehokas leveys riippuu profiilista. Laajalti käytettyjä profiileja ovat YX35-125-750 (35 mm rivan korkeus, 750 mm tehollinen leveys), Jiaochi 760 (YX51-380-760) ja Jiaochi 820.

Tekniset tiedot

Suorituskyvyn vahvistus

1. Kevyt ja luja

Profiloidut väriteräslevyt painavat 6 kg/m² - 10 kg/m², mikä on huomattavasti vähemmän kuin perinteinen betoni- tai muurattu verhous. Myötölujuus vaihtelee välillä 250 MPa - 550 MPa, mikä tarjoaa hyvän kalvon jäykkyyden ja kuormituskyvyn. Huangshi Daye Special Steelin pääpajassa asennettiin YX114-333-666 profiloituja kattolevyjä, joiden perusmetallin paksuus oli 0,8 mm, 13 200 m²:n alueelle pelkästään BC-jännevälille, mikä vahvisti soveltuvuuden suuriin teollisuuskattoihin.

2. Rakentamisen tehokkuus

Tuote tukee sekä tehdasesivalmistusta että paikan päällä tapahtuvaa rullamuovausta. Anhui Chaolong Optoelectronics -tehdasprojektissa ajoneuvoon asennetut rullamuovauskoneet tuottivat levyjä paikan päällä, mikä mahdollistaa välittömän asennuksen ja estää kuljetusvauriot. Nivelpuominostimet auttoivat paikannuksessa, nostivat asennuksen tehokkuutta 70 % ja vähentävät korkealla tapahtuvaa manuaalista työtä 60 %. Projekti kattoi yli 76 000 m². Lanzhoun Yugang Material Yardin suljetussa varastorakennuksessa, Luoteis-Kiinan suurimmassa putkimaisessa ristikkorakenteessa, kattopaneeleissa käytettiin 0,6 mm paksua korkealujuutta kuumasinkittyä terästä, jossa oli värillinen profiloitu pinta. Pitkäjänteinen asennus vähensi katon päällekkäisyyksien määrää.

3. Säänkestävyys ja korroosiosuojaus

Ulkopinnoite tarjoaa itsepuhdistuvia ominaisuuksia ja pitkäaikaisen säänkestävyyden. Pinnoitejärjestelmät voidaan säätää vastaamaan syövyttäviä ympäristöjä. Kuumasinkityillä alustoilla vakiona on kaksipuolisen pinnoitteen paino vähintään 90 g/m² per puoli, ellei toisin mainita. Alumiini-sinkkiseosalustoille vähimmäispaino on 50 g/m² per puoli. Kun komposiittikaton pohjalevy toimii rei'itettynä ääntä vaimentavana paneelina, reiän koko ja etäisyys on määrättävä akustisella suunnittelulla.

4. Rakenteelliset turvallisuus- ja standardit

GB/T 12755-2008 määrittelee profiloitujen teräslevyjen materiaalivalinnan, profiilikokoonpanon, tekniset vaatimukset, mittatoleranssit ja laaduntarkastuksen. Näkyvien värivaihteluiden välttämiseksi on suositeltavaa tilata kaikki levyt yhteen katto- tai seinäprojektiin samasta tuotantoerästä.

Tuotteen ominaisuudet

• Säädettävä vahvuus ja profiili:Myötölujuus 250 MPa - 550 MPa ja rivan korkeus 10 mm - 200 mm mahdollistavat levyn sopivuuden erilaisiin jänne- ja kuormitusolosuhteisiin.
• Pieni omapaino:6 kg/m² - 10 kg/m² levy vähentää rakenteellisia kuormia ja perustuskustannuksia raskaampiin verhousmateriaaleihin verrattuna.
• Muovausmahdollisuus paikan päällä:Ajoneuvoihin asennettavat rullamuovauskoneet voivat valmistaa levyjä rakennustyömaalla, minimoiden kuljetusvauriot ja mahdollistaen välittömän asennuksen.
• Pinnoitteen joustavuus:PE- ja PVDF-järjestelmät tarjoavat erilaisia ​​tasapainoja kustannusten ja ulkoilun kestävyyden välillä ympäristöön räätälöityjen pinnoitteiden painoilla.
• Laaja profiilivalikoima:Yleiset profiilit, kuten YX35-125-750 ja Jiaochi 760, kattavat erilaisia ​​arkkitehtonisia ja rakenteellisia tarpeita.

Tyypilliset sovellukset

• Katto- ja seinäpäällysteet teollisuuslaitoksiin ja logistiikkavarastoihin.
• Suuret julkiset rakennukset, kuten lentokenttien terminaalit, stadionit ja messukeskukset.
• Teräsrakenteiset rakennukset, jotka vaativat GB/T 12755-2008 mukaisia ​​profiloituja teräslevyjä.
• Komposiittilattiaterassi, jossa suositellaan kuumasinkittyä terästä, jonka paksuus on vähintään 0,8 mm.

Asennus- ja käsittelyohjeet

• Tarkista tukiorkien kohdistus ennen levyn asennuksen aloittamista.
• Nosta nippuja leveillä nostolaitteilla estääksesi kylkiluiden vääntymisen.
• Leikkaa arkkeja saksilla tai naarmuilla, jotka tuottavat puhtaat reunat vahingoittamatta pinnoitetta.
• Käytä kiinnittimiä aluslevyillä, jotka sopivat pinnoitusjärjestelmään galvaanisen korroosion välttämiseksi.
• Noudata määritettyjä päällekkäisyyksiä ja tiivistystietoja pääty- ja sivukierroksissa.
• Kaarevissa sovelluksissa tarkasta pienin taivutussäde toimittajalta ennen muotoilua.

Yleisiä kysymyksiä

Kuinka valitsen katolle oikean rivan korkeuden ja profiilin?

Rivan korkeus vaikuttaa taivutusjäykkyyteen ja jännekykyyn. Lyhyillä jänteillä matalat rivat, kuten 35 mm, voivat riittää. Pidemmillä jänteillä tai suurempia kuormia varten tarvitaan syvempiä profiileja, kuten 51 mm tai enemmän. Profiili tulee valita jännevälitaulukoiden ja suunnittelulaskelmien perusteella, ei pelkästään ulkonäön perusteella.

Mikä on katon vähimmäiskaltevuus profiloiduille värillisille teräslevyille?

2–5 %:n kaltevuus on tyypillistä jatkuvapituisille arkeille, joissa ei ole päätyliivejä. Matalammat rinteet lisäävät vesistöjen riskiä, ​​mikä voi lyhentää pinnoitteen käyttöikää. Myös paikallinen sateiden voimakkuus ja salaojitussuunnitelma tulee ottaa huomioon.

Voidaanko näitä levyjä käyttää kaareviin kattoihin?

Kyllä, monet profiilit voidaan kaareuttaa suurelle säteelle rullamuovauksella tai puristusjarrutuksella. Pienin säde riippuu levyn paksuudesta, rivan geometriasta ja pinnoitetyypistä. Varhainen koordinointi valmistajan kanssa on suositeltavaa.

Mitä pinnoitteen painoa suositellaan rannikko- tai teollisuusalueille?

Rannikolla tai syövyttävissä teollisuusympäristöissä suositaan Al-Zn-pinnoitettua alustaa, jonka paino on vähintään 50 g/m² per puoli, ja PVDF-pintamaali on usein määritelty. Erittäin aggressiivisissa olosuhteissa saatetaan tarvita suurempia pinnoitepainoja tai lisäsuojatoimenpiteitä.

Laadunvalvonta ja dokumentointi

Toimittajien tulee toimittaa tehdastestitodistukset perusteräs- ja pinnoitepaksuustietueille. Profiilin mitat ja pinnan kunto tarkastetaan tuotannon aikana ja ennen toimitusta. Hankkeisiin, jotka vaativat erityistä tuulenkohoamista tai rakenteellista suorituskykyä, testiraportit tai laskelmat voidaan toimittaa pyynnöstä.

Valintanäkökohdat

• Vahvista mitoitustuulikuorma- ja jännevaatimukset ennen levyn paksuuden ja profiilin valintaa.
• Valitse pinnoitejärjestelmä projektin ympäristöaltistuksen ja käyttöiän odotuksen perusteella.
• Tilaa kaikki levyt yhdelle korkeudelle tai kattotasolle samasta tuotantoerästä varmistaaksesi värin yhtenäisyyden.
• Keskustele paikan päällä tapahtuvan rullamuovauksen käytöstä, jos kuljetus tai pitkät levypituudet ovat huolestuttavia.
