Pysyvät saumaiset kattopaneelit

SENBO-rakennusmateriaalittoimittaa pystysaumaisia ​​kattopaneeleja osana metallikattojärjestelmien tuotevalikoimaansa. Nämä paneelit on telamuovattu metallikeloista korkearivatprofiiliksi ja liitetty toisiinsa lukitsemalla vierekkäisten paneelien pystysuorat reunat. Niitä käytetään laajalti suurivälisissä julkisissa rakennuksissa ja teollisuuslaitoksissa, joissa vaaditaan pitkäaikaista vedeneristystä ja tuulenpitävyyttä.

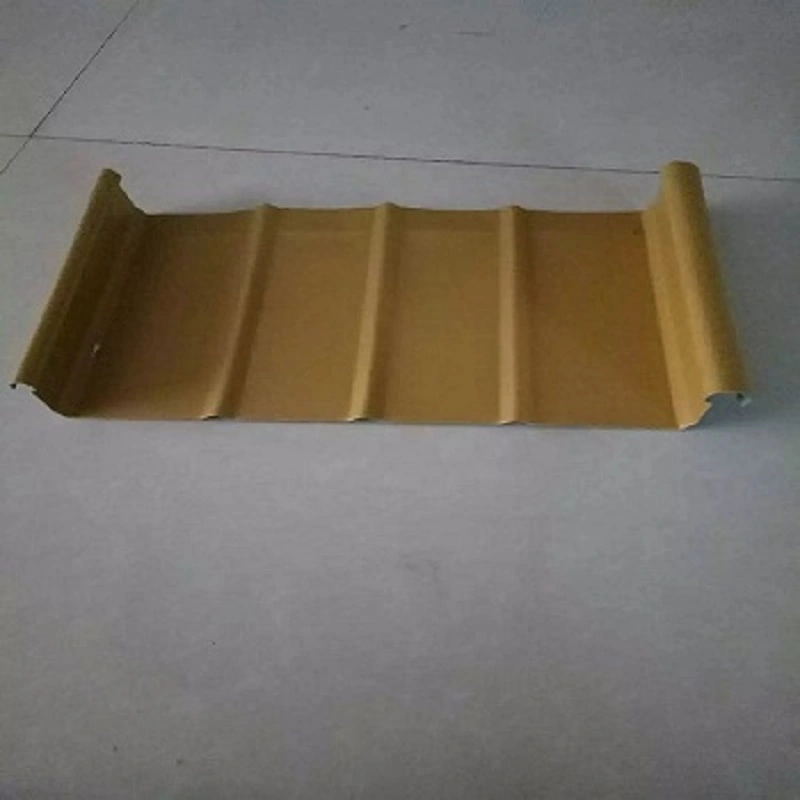

Pystysaumakattopaneeli on profiloitu metallikomponentti, joka on muodostettu rullamuovaamalla metallikierukoita korkearivatiseksi poikkileikkaukseksi. Se muodostaa integroidun kattokokoonpanon vierekkäisten paneelien pystyreunojen lukituksen ja lukituksen kautta.

Toisin kuin tavalliset profiloidut teräslevyt, jotka kiinnitetään suoraan orreihin läpäisevillä ruuveilla, pystysaumajärjestelmä yhdistää paneelit orreihin erityisesti suunniteltujen alumiiniseosklipsien avulla. Nämä pidikkeet on ankkuroitu orreihin. Paneelit napsautetaan kiinnikkeisiin, ja saumauskone lukitsee sitten vierekkäisten paneelien pystyreunat yhteen joko yhdellä lukolla tai 360° kaksoislukolla. Tämä luo liukuvan liitoksen paneelien ja pidikkeiden välille sekä tiiviin lukitustiivisteen itse paneelien välille.

Perusmateriaalivaihtoehdot ja yleiset profiilit

Pohjamateriaalin valinta riippuu käyttöympäristöstä ja kestävyysvaatimuksista:

Alumiini-magnesium-mangaaniseoslevyt (laadut AA3004/3003):Tyypillisesti 0,7–1,2 mm paksu, myötöraja vähintään 190 MPa, vetolujuus 240–285 MPa ja tiheys 2,73 g/cm³. Tämä on noin kolmasosa teräksen tiheydestä. Suunniteltu käyttöikä on yli 50 vuotta.

Alusinkki (alumiini-sinkkipinnoitetut) teräslevyt:Tarjoaa 3–5-kertaisen korroosionkestävyyden tavalliseen galvanoituun teräkseen verrattuna.

Ruostumattomat teräslevyt:Soveltuu suuriin rannikon julkisiin rakennuksiin, jotka vaativat suurta tuulenvastusta.

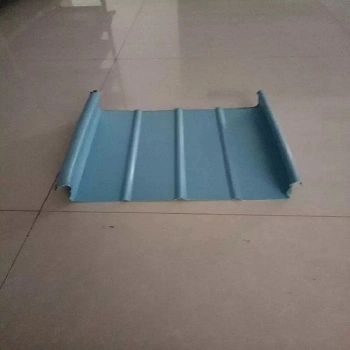

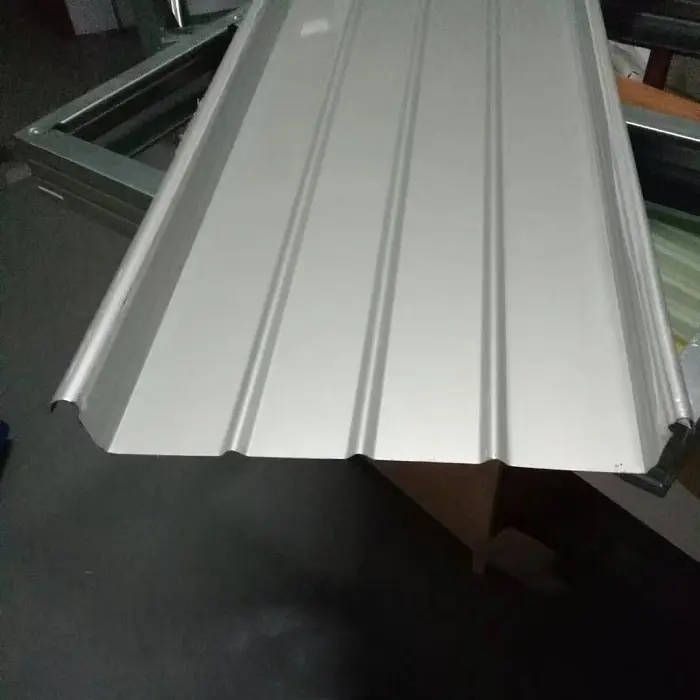

Yleisiä paneeliprofiileja ovat YX65-300, YX65-330, YX65-400 ja YX65-430. YX65-300-profiilin rivan korkeus on 65 mm ja tehokas peittoleveys 300 mm. Paneeleiden tulisi mieluiten olla jatkuvia kaltevuuden suunnassa ilman liitoksia tai ruuviliitoksia. Profiloitujen paneelien pituus ei yleensä saa ylittää 25 m, ja muodonmuutosten valvontapisteet on sisällytettävä.

Järjestelmän kokoonpano ja tyypilliset projektisovellukset

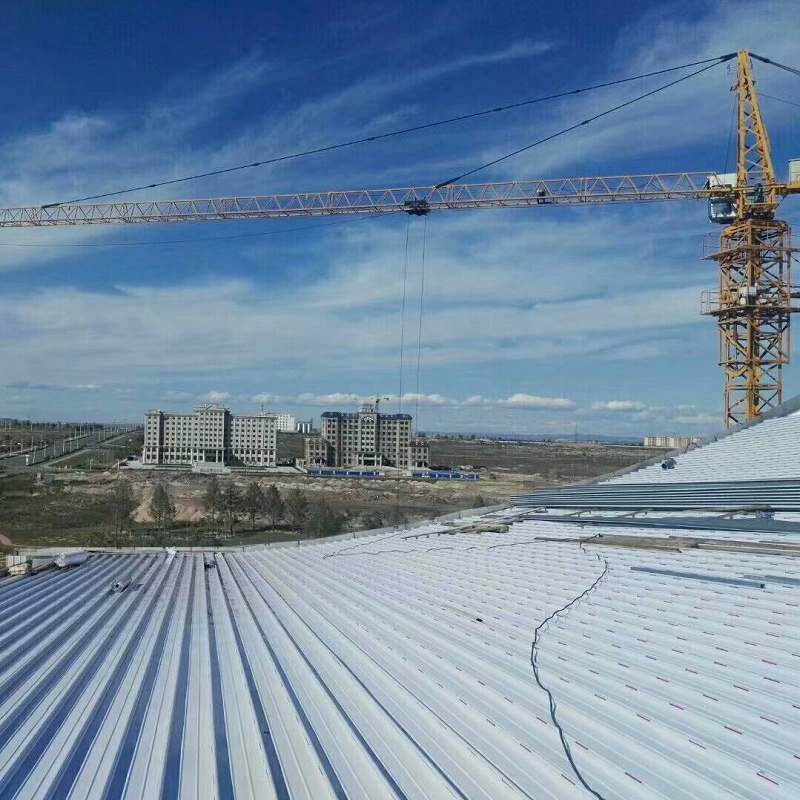

Täydellinen seisova saumakattojärjestelmä käyttää tyypillisesti monikerroksista komposiittirakennetta. Esimerkiksi "Ikkuna Etelä-Taihun tulevaisuuteen" -näyttelyhalliprojektissa käytetään kattokokoonpanoa, joka koostuu pohjalevystä (profiloitu teräs), kivivillaeristelevy ja pystysaumakattopaneeli. Tämä yhdistää rakenteelliset tuki-, lämmöneristys- ja vedeneristystoiminnot. Samoin Yaoxue Ice and Snow World -hiihtokeskusprojektissa hyödynnetään alumiini-magnesium-mangaani-seisomakattojärjestelmää yhdistettynä integroituun lämmöneristysjärjestelmään.

Suorituskykyä todellisissa olosuhteissa

1. Tuulen nousun vastus: Varmistettu täyden mittakaavan testauksella

Tuulenkestävyys on kriittinen suorituskyvyn indikaattori seisomakattojärjestelmille rannikkoalueilla ja suurissa julkisissa rakennusprojekteissa. Osana Nanchang Changbein lentokentän terminaalin 2 metallikaton entisöinti- ja vahvistusprojektia HXY-400 seisova metallikattopaneeli testattiin järjestelmällisesti täysimittaisten tuulennostokokeiden avulla.

Tulokset osoittivat, että vahvistusklipsien käyttö lisäsi tuulennostokuormankantokykyä 4,18-kertaisesti verrattuna paneeleihin ilman pidikkeitä. Sellaiset tekijät kuin orreiden väli, orreiden liittimien leikkauskyky ja itse orreiden taivutuslujuus vaikuttivat suoraan tuulen nostokykyyn. Vaihtelevilla orreilla varustettujen metallikattojen tutkimukset paljastivat suoran korrelaation seisovan saumajärjestelmän murtokuormituksen ja orreiden välin välillä. Kokeelliset tulokset kohdistettiin numeerisissa simulaatioissa havaittuihin trendeihin, mikä muodostaa perustan lopulliselle tuulikuormituksen suunnittelulle ja rakentamiselle.

2. Vesitiiviys ja ilmatiiviys: kaksoissuojaus 360° saumauksen ja esiruiskutetun tiivistysaineen kautta

Pysyväsaumainen kattojärjestelmä täyttää ilmatiiviys-, vesitiiviys- ja tuulenpitävyyden vaatimukset käyttämällä täyspitkää esiruiskutettua tiivisteainetta metallipaneeleissa ja 360° saumalukkoa. Paneelit muodostavat jatkuvan kokonaisuuden rinteessä ilman liitoksia tai paljaita ruuviliitoksia, mikä vähentää perinteiseen paljaskiinnityskattoon liittyviä vuotoriskejä, kuten kiinnitysreikien korroosiota ja tiivisteen kulumista.

Kiillotuskäsittelyä tarvitaan kaikissa risteyksissä, joissa kattopaneelit kohtaavat julkisivun seinät tai katon läpi työntyvät rakenteet. Tiivistemateriaaleja levitetään limitysaumoihin. Varma liimaus silikonitiivisteaineella vaaditaan pohjalistan ja paneelin välisessä limityksessä, kun taas tiivistysliuskoja käytetään vaahtomuovinauhaa ylälaipan ja paneelin välissä sekä reunalistan ja paneelin välissä.

3. Lämpölaajenemisen ja supistumisen hallinta: liukuvat tuet ja hallittu muodonmuutos

Metallimateriaalien lämpölaajeneminen ja supistuminen merkittävissä lämpötilanvaihteluissa on luontainen fysikaalinen ilmiö. Pystysaumaisten kattopaneelien ja niiden kiinteiden kannattimien välinen liukuyhteys mahdollistaa paneelien vapaan laajenemisen ja supistumisen rinteessä lämpötilanvaihteluiden vaikutuksesta, jolloin ne mukautuvat lämpörasitukseen.

Vaikka profiloitujen paneelien pituus ei saisi ylittää 25 metriä, on määritettävä asianmukaiset muodonmuutosvalvontapisteet, jotka ohjaavat laajenemis- ja supistumissuuntaa. Tämä estää paneelin nurjahduksen tai irtoamisen tukiliittimistä. Tämä ominaisuus mahdollistaa myös yksittäisten jopa 35 metrin pituisten paneelien käytön, mikä vähentää poikittaisten päällekkäisyyksien määrää.

4. Sovellus laajavälisissä kaarevissa kattoissa: validointi Xiamenin konferenssi- ja messukeskusprojektin kautta

FLEX-LOK 400 seisomasaumassa olevaa kattopaneelijärjestelmää käytettiin Xiamenin messukeskuksen vaiheen III hankkeen suurijänteisissä (99 m ja 72 m) kaarevissa metallikatoissa. Järjestelmä koostuu lujista galvanoiduista orreista, pystysaumaisista kattopaneeleista ja rakenteellisista lattialaudoista. Sen on todistettu kestävän tuulen nousua ja korroosiota sekä veden- ja lämmöneristyskykyä.

Rakentamisen aikana kattopaneelit valssattiin paikan päällä ja komponentit asennettiin vallitsevasta tuulesta poispäin. Yksityiskohtaisten liitosten asennukselle asetettiin tiukat sijoitteluvaatimukset. Samoin pystysaumainen alumiini-magnesium-mangaani-kattojärjestelmä sovellettiin menestyksekkäästi Etelä-Taihun "Ikkuna tulevaisuuteen" -näyttelyhalliprojektin monimutkaiseen kaarevaan teräsrakenteeseen.

5. Rakennus- ja asennusstandardit: Kansallisten standardiatlasejen ja teknisten tietojen tuki

Pystysaumaisten kattopaneelien rakentamista ja asennusta tukee standardijärjestelmä. Teknisen spesifikaation JGJ 255-2012 (Päivävalaisten kattojen ja metallikattojen tekninen spesifikaatio) mukaisesti asennuksen laadussa on selkeästi määritellyt sallitut poikkeamat: 5–7 mm poikkeama jatkuvien pitkittäisten komponenttien sovituksessa (35 metrin kynnyksellä) ja +20/metrin (metallikaton kaltevuus +30 mm). kynnys).

Kansallinen standardi atlas 24CJ113-1 (Arkkitehtuuritiedot metallipaneeleille (Osa I): 360° saumattu seisova metallikattojärjestelmä) sisältää yksityiskohtaiset rakennuspiirustukset kaikista liitoskohdista paneelien liitoksista vesikouruihin, päivänvaloliuskoihin, tuulettimiin ja ukkossuojajohtimiin.

Yksityiskohtaiset tekniset tiedot yhdellä silmäyksellä

Seuraavat parametrit perustuvat standardituotantoon ja asiaankuuluviin kansallisiin standardeihin. Räätälöinti on saatavilla projektikohtaisten vaatimusten mukaisesti.

Tuotteen ydinvahvuudet

1. Rakenteellinen vedeneristys ilman kiinnitysreikiä.Mikään ruuvi ei tunkeudu paneelin pintaan. 360° saumattu lukitusliitäntä yhdistettynä jatkuvatoimiseen esiruiskutettuun tiivisteaineeseen vähentää kiinnitysreikiin liittyviä vuotoriskejä.

2. Todennettavissa oleva ja säädettävä tuulenvastus.Täysimittaiset tuulennostotestit vahvistavat, että vahvistuspidikkeet voivat lisätä kantavuutta 4,18-kertaisesti. Tekijät, kuten orret ja liittimen kantavuus vaikuttavat suoraan katon tuulenpitävyyteen.

3. Mukautuva lämpölaajeneminen ja -kutistuminen.Liukuvat pidikkeet mahdollistavat paneelien laajenemisen ja supistumisen vapaasti rinteessä. Muodonmuutoksia ohjaavat ohjauspisteet varmistavat liikkeen tapahtuvan aiottuun suuntaan ja estävät paneelin nurjahduksen tai irtoamisen.

4. Monipuoliset materiaalivaihtoehdot.Alumiini-magnesium-mangaani-seosta (käyttöikä yli 50 vuotta), Al-Zn-pinnoitettua terästä ja ruostumatonta terästä on saatavana erilaisiin syövyttäviin ympäristöihin ja projektivaatimuksiin.

5. Kattava standardituki.Suunnittelua, rakenteellisia yksityiskohtia ja asennuksen hyväksyntää tukevat GB 50345, JGJ 255-2012 ja kansallinen standardi atlas 24CJ113-1.

Valinta- ja asennusohjeet

Tuulenpitävä malli:Purinväli ja klipsityyppi vaikuttavat merkittävästi tuulen nostokykyyn. Valitun kokoonpanon tarkistamiseen tulee käyttää täysimittaista testausta tai teknisiä laskelmia. Voimakkaalla tuulella alueilla voidaan tarvita vahvistusklipsiä.

Pitkät paneelisovellukset:Jos paneelin pituus ylittää 25 m, sisällytä muodonmuutosvalvontapisteet lämpöliikkeen ohjaamiseksi. Varmista, että liukupidikkeen yksityiskohta mahdollistaa odotetun liikealueen ilman sitomista.

Syövyttävään ympäristöön:Valitse pohjamateriaali altistusolosuhteiden mukaan. Al-Mg-Mn-seos ja ruostumaton teräs soveltuvat rannikko- tai teollisuusympäristöön. Tarkista pinnoitteen yhteensopivuus paikallisten ympäristötekijöiden kanssa.

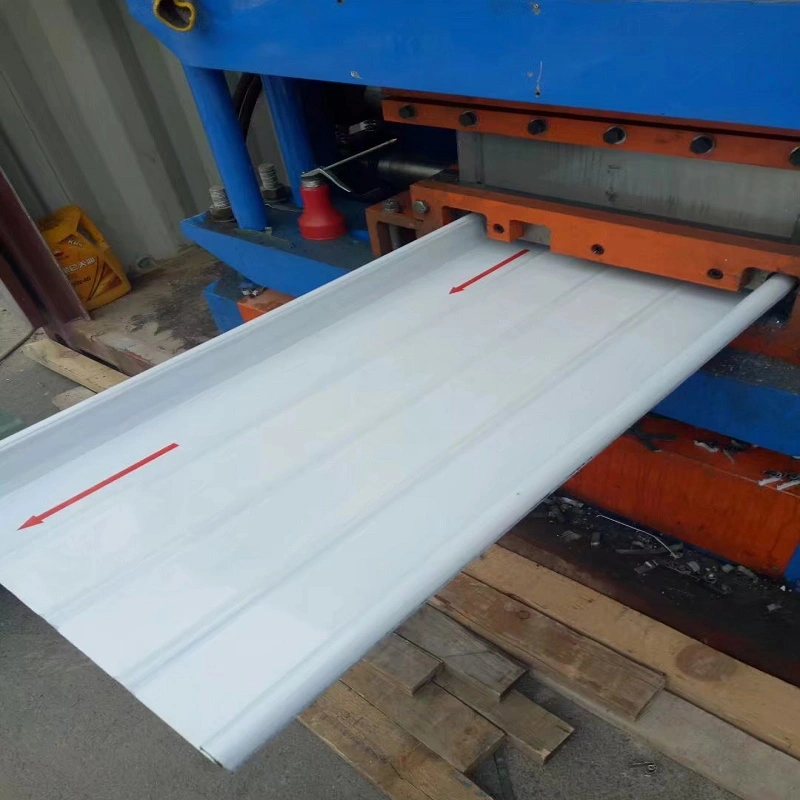

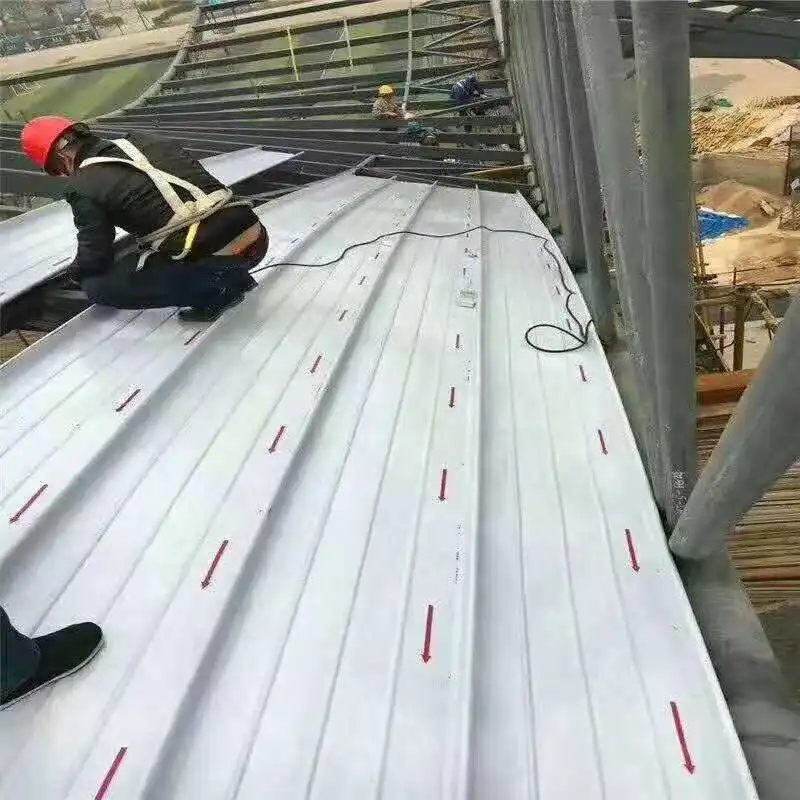

Asennuksen aikana:Paneelit rullataan tyypillisesti paikan päällä tai tehtaalla. Varmista, että saumausprosessi suoritetaan kalibroiduilla laitteilla. Asenna paneelit poispäin vallitsevasta tuulesta, mikäli mahdollista. Tarkista ennen saumausta, että kaikki tiivisteet ja tiivisteet on asetettu oikein.

Missä näitä paneeleita käytetään

1.Metallikattojärjestelmät suuriin liikennekeskuksiin, kuten lentokenttien terminaaleihin ja suurnopeusjuna-asemiin.

2.Metallikatot suurille julkisille rakennuksille, kuten stadioneille, messukeskuksille ja teattereille.

3.Katto suurijänteisille kaareville tai monimutkaisille teräsrakenteille, joissa on kaarevuus ja taivutusmahdollisuus.

4.Rakennukset rannikkoalueilla, taifuunialttiilla alueilla, jotka vaativat korkean tuulenvastusluokituksen, käyttämällä tarvittaessa klipsivahvistustoimenpiteitä.

Yleisiä kysymyksiä ostajilta

1. Mitä eroa on pystysaumapaneelien ja tavanomaisten ruuvikiinnitteisten profiililevyjen välillä?

Perinteiset profiililevyt kiinnitetään paneelin pinnan läpi ruuveilla, jolloin muodostuu tunkeutumiskohtia, joista voi ajan myötä muodostua vuotoreittejä. Pysyvät saumapaneelit käyttävät piilokiinnittimiä ja mekaanisesti saumattua liitosta, joten paljaita kiinnikkeitä ei ole. Tämä vähentää veden sisäänpääsyn riskiä ja mahdollistaa lämpöliikkeen liukuvan liitoksen kautta.

2. Mikä pohjamateriaali minun pitäisi valita rannikkoprojektiin?

Rannikkoympäristöihin tai korkean korroosion aiheuttamiin ympäristöihin suositellaan tyypillisesti alumiini-magnesium-mangaani-seosta tai ruostumatonta terästä. Al-Mg-Mn-seos tarjoaa hyvän korroosionkestävyyden ja pitkän käyttöiän, kun taas ruostumaton teräs tarjoaa paremman lujuuden tuulenpitäville malleille. Al-Zn-pinnoitettua terästä voidaan käyttää vähemmän aggressiivisissa olosuhteissa.

3. Kuinka liukuva kiinnitysosa kestää lämpötilan muutoksia?

Paneelit kiinnitetään rakenteeseen klipsien avulla, jotka mahdollistavat liikkumisen paneelin pituudella. Tämä tarkoittaa, että paneelit voivat laajentua ja supistua aiheuttamatta rasitusta kiinnikkeisiin tai aiheuttamatta öljypuristumista. Pitkissä paneeleissa saatetaan tarvita muodonmuutosvalvontapisteitä liikkeen ohjaamiseksi ja nurjahduksen estämiseksi.

4. Voidaanko pystysaumapaneelit olla kaarevia arkkitehtonisissa katoissa?

Kyllä. Paneelit voidaan rullamuovata ja sitten kaarevat noudattaa kuperia tai kovera kattomuotoa. Hankkeissa, kuten Xiamenin kongressi- ja messukeskuksessa, on käytetty seisontasaumajärjestelmiä suurien kaarevien kattojen yhteydessä. Erityinen kaarevuus riippuu profiilista ja materiaalin paksuudesta.

5. Mitä asennusstandardeja ja hyväksymiskriteerejä sovelletaan?

JGJ 255-2012 tarjoaa asennustoleransseja, mukaan lukien 5–7 mm poikkeama jatkuville pitkittäisille komponenteille ja +20/+30 mm poikkeama katon kaltevuudelle. Kansallinen standardi atlas 24CJ113-1 sisältää yksityiskohtaiset kytkentäpiirustukset. Vesitiiviys varmistetaan yleensä silmämääräisellä tarkastuksella ja tarvittaessa letku- tai lammikokeilla.
