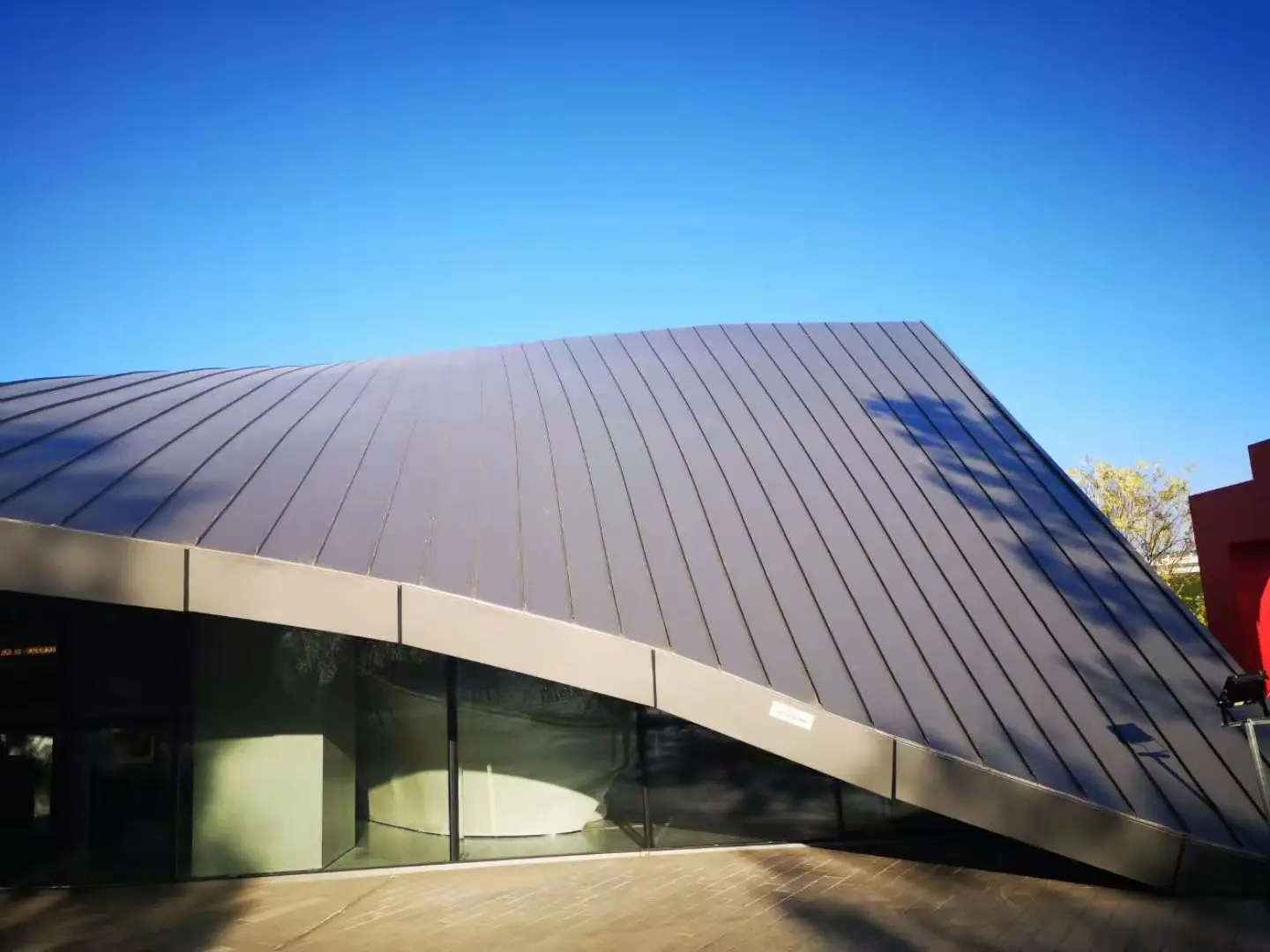

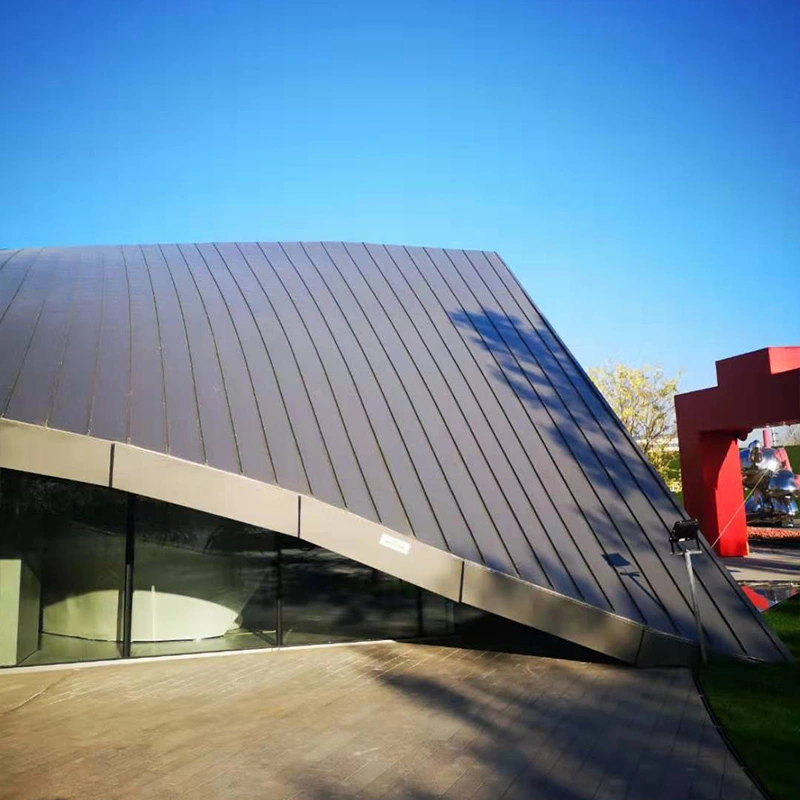

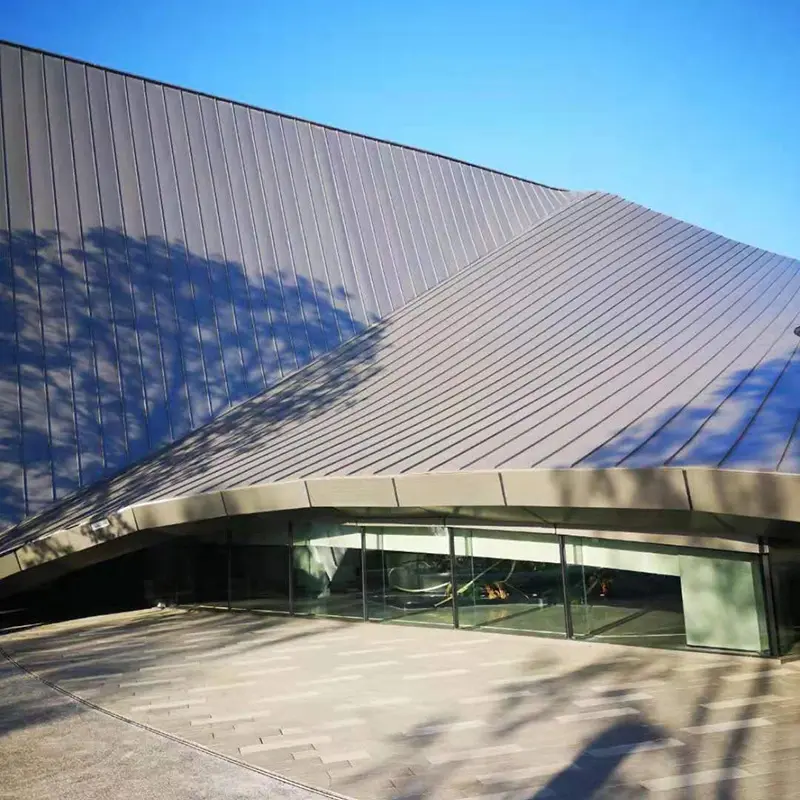

Metalliset kattokoristepaneelit

Metalliset kattokoristepaneelit muodostavat metallikattojärjestelmän visuaalisen ulkokerroksen, joka asennetaan erilleen vedeneristyskerroksesta. Vedeneristystä hoitaa alla oleva rakenteellinen kattopaneeli, kun taas koristepaneeli ilmaisee arkkitehtonista muotoa ja tarjoaa toissijaisia ​​etuja, kuten varjostuksen, akustisen parannuksen ja suojan vedeneristyskalvolle. SENBO toimittaa näille paneeleille materiaalitodistukset ja mittatarkastuspöytäkirjat, ja projektitiimi tarjoaa teknistä tukea paneelien asettelulle ja asennusjärjestykselle.

Materiaalivalinnat

Koristelevymateriaalin valinta riippuu vaaditusta muodosta, painosta ja säänkestävyydestä. Seuraavia vaihtoehtoja käytetään yleisesti:

• Alumiiniseoksesta tehdyt yksikerroksiset paneelit:Yleensä 2,0–3,0 mm paksu PVDF-pinnoitteella. Ne tarjoavat laajan värivalikoiman, hyvän muovattavuuden monimutkaisiin muotoihin ja kevyen painon.
• Al-Mg-Mn-seosprofiililevyt:Laajilla AA3004 tai AA3003, vetolujuus 240 MPa - 285 MPa ja tiheys 2,73 g/cm³, noin kolmannes teräksen. Suunniteltu yli 50 vuoden käyttöön ja soveltuu kaareville katoille.
• Alumiininen kennokomposiittipaneelit:Päällyslevyt 0,8 mm - 1,0 mm alumiinia, jotka on liimattu alumiinikennoytimeen. Ytimen kennosivun pituus on enintään 9,53 mm ja seinämän paksuus vähintään 0,07 mm. Nämä paneelit antavat paremman tasaisuuden ja jäykkyyden kuin samanpainoiset kiinteät levyt.
• Väripinnoitetut teräspaneelit:Käytä korkealuokkaista Al-Zn-pinnoitetta PVDF-pintamaalilla. Soveltuu suurten julkisten rakennusten koristekattoihin, joissa teräsalustaa suositellaan.

Pintakäsittely

Arkkitehtonisille alumiinipaneeleille suositellaan PVDF-fluorihiilipinnoitetta. Hartsipitoisuuden tulee olla vähintään 70 % ja pinnoitteen paksuuden tulee täyttää YS/T 429.2. PVDF kestää vahvasti ultraviolettivaloa ja säilyttää värin stabiilisuuden yli 20 vuoden ajan minimaalisella haalistumista tai liituutumista vastaan.

Järjestelmän rakentaminen

Koristekerros asennetaan tyypillisesti vesieristyksen yläpuolelle kaksikerroksisen metallikaton luomiseksi. Uuden Kiinan kansainvälisen messukeskuksen II vaiheen sisääntulokatossa kokoonpano alhaalta ylöspäin oli: 0,8 mm Al-Zn-profiililevy, jossa seisovat saumat vedenpitävänä kerroksena, vedenpitävä kalvo, lämpöeristys, koristeellinen kehystysjärjestelmä ja koristepaneelipinta. Tämä erottelu pitää vedeneristyksen riippumattomana esteettisestä kerroksesta.

Teknisten tietojen yhteenveto

Hankkeen hakemustiedot

Lentokentän terminaalin katto

Suuren kansainvälisen lentokentän terminaalin 5 laajennuksen yhteydessä käytettiin 267 000 m² metallikattoa pääterminaalin, käytävien ja kulkusiltojen poikki. Koristelevyt olivat 0,8 mm paksuja lujia profiloituja teräslevyjä, joissa oli runsas Al-Zn-pinnoite, jonka korroosionkestävyys oli 4-6 kertaa tavallista galvanoitua terästä parempi. PVDF-pinta pysyi vakaana -40°C ja 150°C välillä tarjoten pitkäaikaisen UV-suojan. Projekti sai metallikotelointijärjestelmien suunnittelun kultapalkinnon vuoden 2024 arkkitehtonisen vedeneristysteollisuuden tiede- ja teknologiapalkinnoissa.

Messukeskuksen koristeellinen alumiinijärjestelmä

Pekingin New China International Exhibition Centerin II vaihe kattaa noin 280 000 m² metallikattoa. Rekisterihallin katossa käytettiin koristekerroksena 3 mm paksuja PVDF-pinnoitettuja alumiinipaneeleja, joita tuettiin alumiiniseoksesta neliömäisellä putkirungolla. Koristekerroksen alla katto sisälsi 0,8 mm:n Al-Zn-profiloidun teräsvedenpitävän kerroksen seisovilla saumoilla, kaksi kerrosta vuorivillaeristettä, yhteensä 140 mm tiheydellä 160 kg/m³, TPO-kalvo ja rei'itetty profiiliteräksinen ääntä vaimentava kerros. Koristepaneelit asennettiin vesieristyksestä riippumatta, jolloin saavutettiin haluttu visuaalinen vaikutus vesitiiviydestä tinkimättä.

Monimutkainen geometria katto messukeskuksessa

Xuzhou Huaihain kansainvälisessä messukeskuksessa käytettiin koristeellista paneelijärjestelmää, jossa oli porrastettuja korkeuksia ja risteäviä tasoja. Yläreunassa käytettiin 3 mm paksua alumiiniviilua ja alareunassa 4 mm paksuja alumiinikomposiittipaneeleja. Projektiryhmä käytti Rhinoa ja Grasshopperia parametriseen mallinnukseen analysoidakseen kaarevuutta ja optimoidakseen neljällä ei-tasossa olevalla kärjellä olevien paneelien litteitä muotoja. Koristeellinen katto koottiin modulaarisella asennuksella, ja koko rakennuksen vaippa läpäisi teknisen validoinnin kestävyyden, vedenpitävyyden, lämmönkestävyyden ja rakenteellisen eheyden osalta.

Kaksinkertainen hunajakennopaneelikatto

Zhongguancun Forumin pysyvän toimipaikan päätapahtumapaikassa käytettiin epäsäännöllistä kaksinkertaista kaarevaa alumiinikennopaneelijärjestelmää 6 000 m²:n kattopinta-alalla. Yli 1000 ainutlaatuista paneelispesifikaatiota järjestettiin kerroksittain. Tukirakenteessa käytettiin viuhkamaista säteilevää kehikkoa, jossa oli monisuuntaisesti säädettävät kannakkeet, jotka mahdollistavat ±15°:n tasaisen pyörimisen ja kulmasäädön välillä 75° - 105°. Kaksi tai kolme kennopaneelia koottiin tehtaalla yhdeksi runkoyksiköksi ja asennettiin sitten paikan päällä kokonaisina moduuleina. Tämä esivalmistettu lähestymistapa lyhensi rakentamisen aikataulua lähes kolmanneksella perinteisiin menetelmiin verrattuna.

Suunnitteluominaisuudet

• Muodon joustavuus:Paneelit voivat olla litteitä, kaarevia, kartiomaisia ​​tai kaksinkertaisesti kaarevia. Parametrinen mallinnus auttaa muuttamaan monimutkaisen geometrian rakennettaviksi paneeleiksi.
• Pitkäaikainen värin vakaus:PVDF-pinnoitteet kestävät UV-haalistumista ja liituutumista säilyttäen ulkonäön yli 20 vuotta.
• Kevyt paino:Alumiini- ja kennopaneelit vähentävät rakenteellista kuormitusta verrattuna kiinteään teräs- tai betoniverhoukseen.
• Itsenäinen vedeneristys:Koristekerros ei läpäise vedeneristystä, mikä vähentää vuotojen riskiä kiinnityspisteissä.
• Tehokas asennus:Yksittäiset kennopaneelikokoonpanot vähentävät työmaatyötä ja parantavat kohdistusta monimutkaisilla pinnoilla.

Tyypilliset sovellukset

• Koristeelliset kattokerrokset lentokenttien terminaaleihin ja suurnopeusjuna-asemiin.
• Suuret julkiset rakennukset, kuten messukeskukset, stadionit ja teatterit.
• Merkittäviä rakennuksia, joissa on ainutlaatuinen tai epäsäännöllinen katto.
• Kaupalliset kompleksit, korkealuokkaiset hotellit ja huvilat, jotka vaativat erottuvan katon ulkonäön.

Asennusohjeet

• Tarkista tukikehyksen kohdistus ennen koristepaneelien asettamista.
• Käytä nostovälineitä, joissa on pehmeät nostohihnat valmiin pinnan naarmuuntumisen välttämiseksi.
• Noudata valmistajan ohjeita kiinnitys- tai yksikköjärjestelmistä varmistaaksesi oikean kytkennän.
• Kaarevien paneelien kohdalla tarkista paneelin suunta ja tukikannattimen säätö ennen lopullista kiinnitystä.
• Tiivistä saumat ja reunat arkkitehtonisten yksityiskohtien mukaan, erityisesti kun paneelit kohtaavat tiivisteitä tai läpivientejä.

FAQ

Mitä eroa on koristepaneelien ja vedeneristyskerroksen välillä?

Vedeneristyskerros on jatkuva metallilevy tai kalvo, joka estää veden pääsyn sisään. Koristepaneeli istuu sen yläpuolella, eikä sen tarvitse olla vesitiivis. Tämä erottelu tarkoittaa, että koristekerros voidaan rei'ittää, kaareva tai paneloida ilman, että se vaikuttaa katon säänkestävyyteen.

Mikä paneelityyppi sopii parhaiten kaarevalle katolle?

Al-Mg-Mn-seosprofiililevyt voidaan rullamuovata kaareviin muotoihin, ja niitä käytetään usein sileissä, yksikaareisissa katoissa. Kaksinkertaisesti kaareville tai vapaamuotoisille pinnoille alumiinikennopaneelit sopivat paremmin, koska niistä voidaan valmistaa monimutkaisia, ei-tasomaisia ​​muotoja säilyttäen samalla tasaisuus.

Miten värin yhtenäisyys säilyy suurella katolla?

Kaikkien saman pinnan paneelien tulee mahdollisuuksien mukaan olla peräisin samasta kelaerästä. Jos useita eriä ei voida välttää, väriero tulee säätää määritettyyn ΔE-arvoon. Saman maalijärjestelmän PVDF-pinnoitteilla on yleensä yhtenäinen väri ja kiilto.

Voidaanko koristepaneeleja käyttää saneerausprojekteissa?

Kyllä, koristeellisia metallipaneeleja voidaan lisätä olemassa olevan katon päälle ulkonäön muuttamiseksi tai lämmönsuorituskyvyn parantamiseksi, jos olemassa oleva rakenne kestää lisäpainon. Rakennearviointi vaaditaan ennen jatkamista.

Laadunvalvonta ja dokumentointi

Toimittajien tulee toimittaa materiaalitodistukset alumiiniseoksesta tai terässubstraatista, pinnoitteen paksuusraportit ja mittatarkastusasiakirjat. Monimutkaisten geometrioiden osalta valmistuspiirustukset ja paneelien aikataulut tulee tarkistaa ennen tuotantoa. Paikan päällä tehtävien vastaanottotarkastusten tulee varmistaa paneelien mitat, pinnan viimeistely ja kuljetusvaurioiden välttäminen.

Valintanäkökohdat

• Varmista arkkitehtoninen geometria ja paneelin kokorajoitukset valmistajan kanssa suunnitteluvaiheessa.
• Valitse pinnoitetyyppi rakennuksen UV-altistuksen ja halutun käyttöiän perusteella.
• Rannikko- tai teollisuuskohteissa on varmistettava, että metallipinnoite ja maalijärjestelmä sopivat korroosioluokkaan.
• Suunnittele tukikehyksen ja kannakkeen säätöalue paneelin toleranssien ja lämpöliikkeen mukaan.
• Harkitse huoltopolkua koristepinnan tarkastusta ja puhdistusta varten.
