Alu-Mg-Mn Kaarevat kattopaneelit

SENBO-rakennusmateriaalittoimittaa Alu-Mg-Mn kaarikattopaneelit osana metallikattojärjestelmien tuotevalikoimaansa. Nämä paneelit on valmistettu AA3004-sarjan alumiini-magnesium-mangaani-seoksesta ja muotoiltu kaareviksi, epästandardeiksi profiileiksi, jotka täyttävät monimutkaisten kattogeometrioiden arkkitehtoniset vaatimukset.

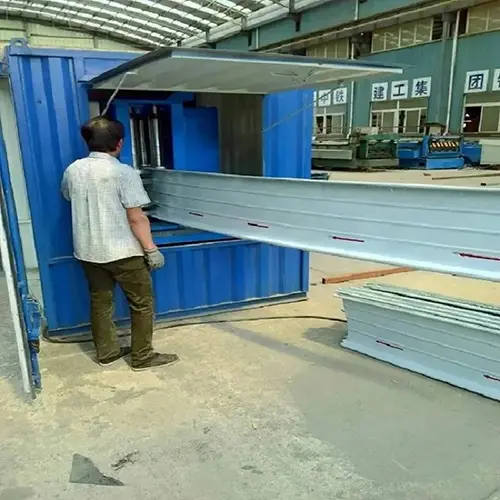

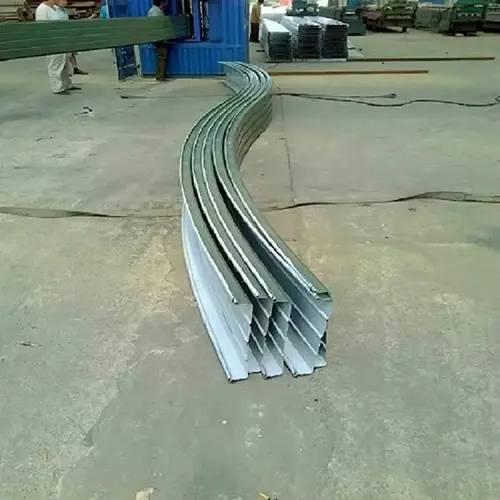

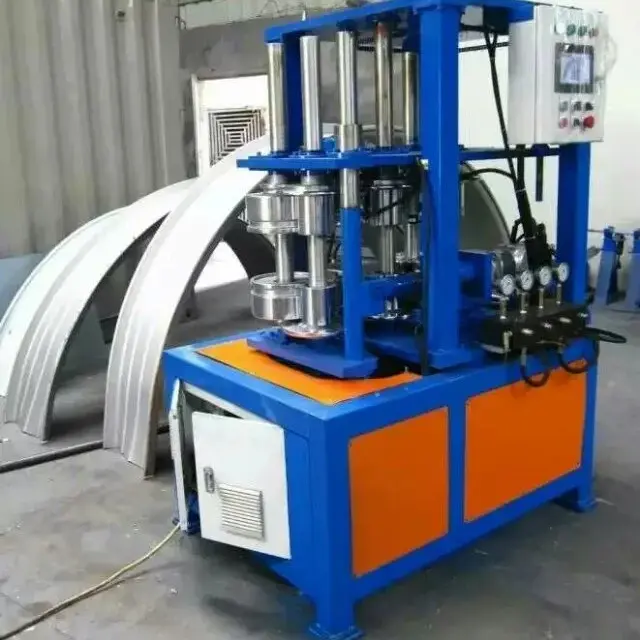

Al-Mg-Mn kaareva kattopaneeli on erikoisprofiililevy, joka on valmistettu nopealla, tarkkuusrullamuovauslaitteistolla. Substraattikoostumus sisältää 1,0–1,5 % mangaania ja 0,8–1,3 % magnesiumia, loput alumiinista. Vakiomuotoisten pystysaumaisten Al-Mg-Mn-paneelien johdannaisena kaarevat paneelit käyvät läpi erikoisen muovausprosessin litteiden levyjen muuttamiseksi kaareviksi muotoiksi. Tämä tukee moderneja arkkitehtonisia rakenteita, kuten kaarevia, kaarevia ja pallomaisia ​​kattomuotoja.

Seoksen koostumus ja saatavilla olevat profiilit

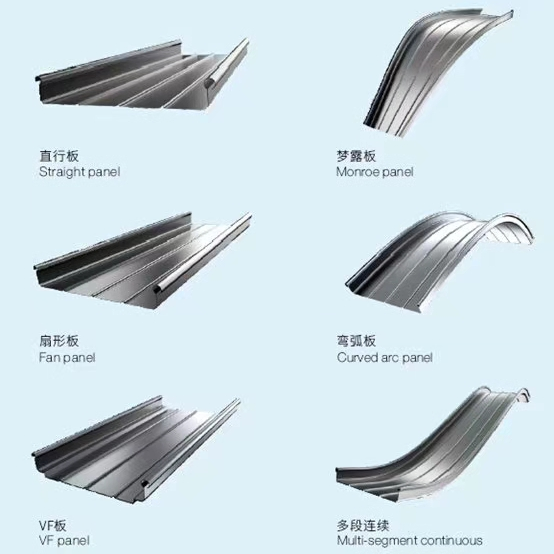

Saatavilla olevat profiilit sisältävät malleja, kuten YX65-300, YX65-330, YX65-400, YX65-430, YX65-500 ja YX28-205-820. Viuhkamaiset ja kartiomaiset paneelit voidaan myös räätälöidä vastaamaan erityisiä projektivaatimuksia.

Näitä paneeleja käytetään laajalti suurten julkisten rakennusten, kuten lentokenttien terminaaleissa, stadioneissa sekä konferenssi- ja messukeskuksissa, ei-standardeissa kattojärjestelmissä. Tuotteen pinta on käsitelty esitelapinnoitusprosessilla, ja se on saatavana PVDF-fluorihiilipinnoitteella, jossa arkkitehtoninen estetiikka yhdistyy kestävyyteen.

Kentällä todistettu suorituskyky

1. Sopeutuvuus ei-standardin katon muotoihin

Alumiini-magnesium-mangaani-seos tarjoaa lujuuden ja joustavuuden tasapainon, mikä tekee siitä sopivan monimutkaisten kattomuotojen, kuten 3D-kaarevien, pallomaisten ja viuhkamaisten pintojen muodostamiseen. Erikoistuneiden kaarevien ja viuhkamaisten paneelien tuotantotekniikoiden ansiosta nämä kaarevat paneelit voivat täyttää erilaiset suunnitteluvaatimukset säilyttäen samalla vesitiiviin suorituskyvyn.

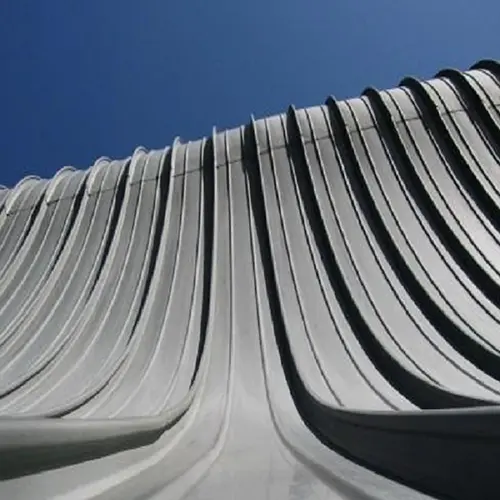

Tuote soveltuu erilaisiin arkkitehtonisiin muotoihin, mukaan lukien katot, joissa on positiivinen tai negatiivinen kaarevuus, kaarikatot, yksi- ja kaksikalteiset katot, toisiinsa yhdistetyt kattorakenteet, kaltevat katot ja kaarevat katot.

2. Validointi suurivälisissä kaarikattoprojekteissa

Fujianin Zhangzhoun viljavaraston varastojen välisessä katosprojektissa käytettiin alumiini-magnesium-mangaanipinnoitettua kaarevaa aallotettua kattojärjestelmää. Rakenne on 18 metriä pitkä ja 108 metriä pitkä ja sen kokonaispinta-ala on lähes 2 000 neliömetriä.

Katossa on YT6118-mallin alumiini-magnesium-mangaani aaltopahvilevyt, joiden paksuus on 1,2 mm. Kaaren korkeus on 4,085 metriä ja nousu-jännesuhde on 0,23. Asennus valmistui kuudessa päivässä. Paneelit valmistettiin saumaamalla kolme pienempää yksikköä yhdeksi perusyksiköksi, joka sitten nostettiin ja kiinnitettiin upotettuihin teräsosiin. Yksiköt yhdistettiin vesitiiviillä saumausmenetelmällä.

3. Kevyt rakenne ja suuri lujuus

Alumiinin tiheys on noin 2,73 g/cm³, noin kolmannes teräksen tiheydestä. Alumiini-magnesium-mangaani-paneelien myötöraja on vähintään 190 MPa, vetolujuus 240-285 MPa ja venymä vähintään 3 %. Nämä kaarevat paneelit säilyttävät rakenteellisen eheyden, mutta vähentävät kattojärjestelmän kuollutta kuormaa.

Zhangzhou Grain Depot -projektissa suunnittelu huomioi tasaisesti jakautuneen 0,3 kN/m²:n jännitteen ja 0,40 kN/m² tuulenpaineen perustuen 10 vuoden palautusjaksoon.

4. Korroosionkestävyys ja kestävyys

Alumiini-magnesium-mangaaniseoksella olevalla alustalla on luontaisia ​​ruosteenkestäviä ominaisuuksia. Luonnollisesti muodostunut pintaoksidikerros estää hapettumista ja korroosiota ja tarjoaa samalla kestävyyttä happoja ja emäksiä vastaan. Pinnoitetut paneelit voivat muodostaa itsestään paranevan suojakalvon ankarissa ympäristöissä, mikä tekee niistä sopivia kosteaan ilmastoon. Suunniteltu käyttöikä on yli 50 vuotta ja pinnoitteen takuu 15–20 vuotta.

Teknisten tietojen yhteenveto

Seuraavat parametrit perustuvat standardituotantoon ja asiaankuuluviin standardeihin. Räätälöinti on saatavilla projektikohtaisten vaatimusten mukaisesti.

Miksi nämä paneelit toimivat hyvin

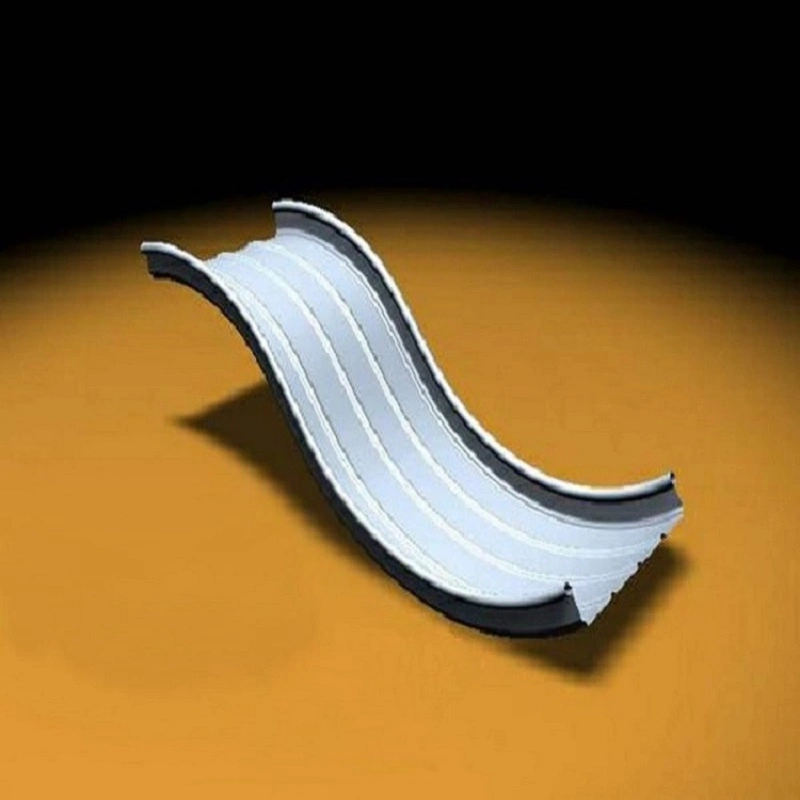

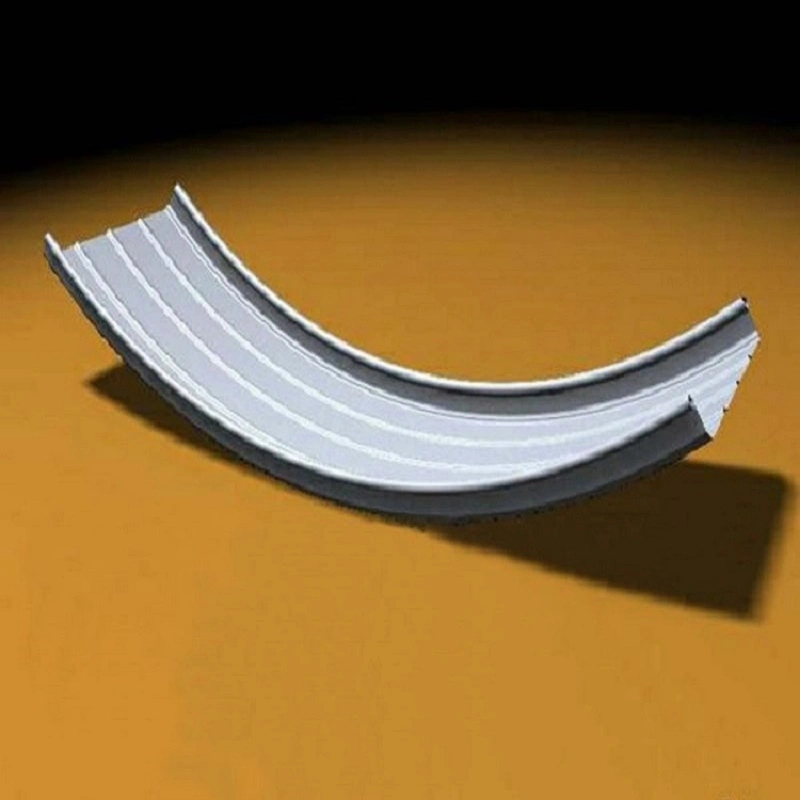

1. Joustava muotoilu monimutkaisiin malleihin.Paneeleista voidaan valmistaa epäsäännöllisiä muotoja, kuten viuhkamaisia, kartiomaisia, kupera ja kovera kaarevia ja pallomaisia ​​paneeleja. Tämä tukee modernin arkkitehtuurin yksilöllisiä suunnitteluvaatimuksia kaareville pinnoille ja kaareville katoille.

2. Kevyt ja korkea vetolujuus.Noin kolmanneksen teräksen tiheydellä ja yli 240 MPa:n vetolujuudellaan paneelit täyttävät suurijänteisten kattojen vaatimukset, mukaan lukien yli 18 metrin jännevälit.

3. Korroosionkestävyys ja pitkä käyttöikä.Seos muodostaa luonnollisesti suojaavan oksidikerroksen. Järjestelmä on suunniteltu yli 50 vuoden käyttöikään, ja pinnoitettakuu on 15–20 vuotta.

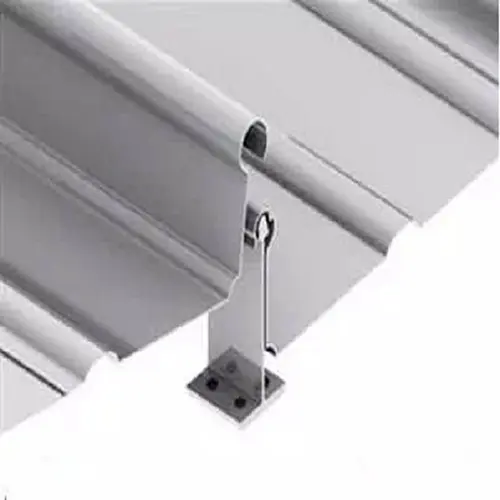

4. Luotettava vedeneristys modulaarisen lukituksen avulla.Modulaarinen lukitussaumaliitosprosessi varmistaa tiiviit paneeliliitokset ja luotettavan tyhjennys- ja vedeneristyksen.

5. Kierrätettävä materiaali.Alumiiniseosmateriaali on täysin kierrätettävää, mikä tukee vihreän rakentamisen tavoitteita.

Suunnittelu- ja asennustekijät

Kaarevat tai pallomaiset katot:Tee yhteistyötä valmistajan kanssa suunnitteluvaiheessa varmistaaksesi saavutettavissa olevan kaarevuussäteen valitulle profiilille ja paksuudelle. Viuhkamaiset ja kartiomaiset paneelit vaativat tarkat myymäläpiirustukset.

Pitkäjänteisille sovelluksille:Tarkista paneelin jänneväli vaadittuja kuormia vastaan. Zhangzhou Grain Depot -projektissa käytettiin 1,2 mm paksuja paneeleja 18 metrin jännevälillä, mutta jokainen projekti tulee laskea paikallisten tuuli- ja lumikuormien perusteella.

Rannikkoympäristöihin tai ympäristöihin, joissa on korkea kosteus:Valitse PVDF-fluorihiilipinnoite parantaaksesi säänkestävyyttä. Varmista, että alustalaatu ja pinnoitejärjestelmä ovat yhteensopivia odotettavissa olevien altistusolosuhteiden kanssa.

Asennuksen aikana:Paneelit esivalmistetaan tyypillisesti yksiköiksi tehtaalla ja nostetaan paikoilleen. Käytä määritettyä saumausmenetelmää varmistaaksesi vesitiiviit liitokset. Noudata valmistajan ohjeita käsittelyssä, nostamisessa ja kiinnittämisessä pintavaurioiden välttämiseksi.

Tyypilliset projektityypit

1.Kaarevat, pallomaiset ja epäsäännöllisen muotoiset kattojärjestelmät suuriin julkisiin rakennuksiin, kuten stadioneihin ja messukeskuksiin.

2.Monimutkaiset katto- ja julkisivujärjestelmät lentokenttien terminaaleihin ja suurnopeusjuna-asemiin.

3.Pitkäjänteiset kaarikattorakenteet, kuten varastotilat ja maatalouden kasvihuoneet.

4.Kattojärjestelmät maamerkkirakennuksiin, joissa on ainutlaatuiset arkkitehtoniset suunnitteluvaatimukset.

Ostajan kysymyksiin vastattu

1. Miten Al-Mg-Mn kaarikatto eroaa tavallisista pystysaumapaneeleista?

Tavalliset seisontasaumapaneelit ovat tyypillisesti suoria ja asennetaan tasaisille tai loivasti kaltevalle katolle. Kaarevia paneeleja muotoillaan lisää kaarevien profiilien luomiseksi, jotka noudattavat kuperia, koveraa tai pallomaista kattogeometriaa. Molemmissa järjestelmissä käytetään samanlaista lukitussaumatekniikkaa, mutta kaarevat paneelit on suunniteltu erityisesti epätyypillisiä kattomuotoja varten.

2. Mikä on näiden paneelien pienin saavutettavissa oleva kaarevuussäde?

Pienin kaarevuussäde riippuu paneelin profiilista, materiaalin paksuudesta ja metalliseoksen lämmöstä. Tämä tulee varmistaa valmistajalta suunnitteluvaiheessa. Katon geometriapiirrosten varhainen toimittaminen voi auttaa määrittämään, saavuttaako valittu paneeli vaaditun kaarevuuden vaarantamatta rakenteellista suorituskykyä.

3. Soveltuvatko nämä paneelit rannikkoympäristöihin?

Kyllä. Alumiini-magnesium-mangaani-seoksella on luonnollinen korroosionkestävyys, ja PVDF-fluorihiilipinnoite parantaa edelleen säänkestävyyttä. Tämän ansiosta paneelit sopivat rannikkoympäristöihin ja kosteisiin ympäristöihin. Suunniteltu käyttöikä on yli 50 vuotta normaaleissa olosuhteissa.

4. Miten viuhkamaisia ​​ja kartiomaisia ​​paneeleja valmistetaan?

Viuhkamaiset ja kartiomaiset paneelit valmistetaan käyttämällä erikoismuovauslaitteita ja räätälöityjä työkaluja. Ne valmistetaan tyypillisesti katon geometriasta johdettujen myymäläpiirustusten perusteella. Jokainen paneeli on muotoiltu yksilöllisesti vastaamaan tiettyä sijaintiaan kaarevalla pinnalla, mikä varmistaa oikean istuvuuden ja vesitiiviin sauman.

5. Mitä hanketietoja tarvitaan tarjoukseen?

Toimita katon geometriapiirustukset (mukaan lukien kaarevuussäde), paneelin profiili, paksuus, pinnoitetyyppi, määrä ja projektin sijainti. Jos tarvitaan viuhkamaisia ​​tai kartiomaisia ​​paneeleja, liitä mukaan yksityiskohtaiset layoutpiirustukset. Tämä auttaa tiimiämme laatimaan tarkan tarjouksen ja tuotantosuunnitelman.
