Painekäsitelty kattolista

Teräsnauhasta valmistetut painekäsitellyt kattolistat toimivat kaltevien kattojen tiilien tukirunkoina. Ne on muotoiltu kylmävalssauksella, ja ne on tarkoitettu korvaamaan puulistat, jotka voivat mädäntyä, houkutella hyönteisiä tai menettää lujuutta ajan myötä. SENBO pitää saapuvista tarkastusrekistereistä nauhan paksuuden ja pinnoitemassan, ja rullanmuovauslinjojen profiilitarkkuutta tarkastetaan säännöllisesti. Rimat leikataan haluttuun pituuteen ennen toimitusta.

Materiaalit ja asiaankuuluvat standardit

Pääraaka-aine on Al-Zn-seoksella päällystetty teräsnauha laadulla G550 ja AZ150 pinnoite. Pinnoite sisältää noin 55 painoprosenttia alumiinia ja 43,5 painoprosenttia sinkkiä, mikä antaa paremman suojan korroosiota vastaan ​​kuin tavallinen galvanoitu nauha. Teräksen vetolujuuden on oltava vähintään 370 MPa, myötörajan vähintään 265 MPa ja murtumavenymän vähintään 26 %. Suolasumutestaus noudattaa GB/T 10125-2012, kun taas vetokoe noudattaa GB/T 228.1-2010. Kaltevat kattotyöt metallitiililistat koskevat vähintään 0,8 mm:n nimellispaksuutta.

Saatavilla muodot ja koot

• Kulmaosa, esim. L30×4 mm, käytetään jyrkissä rinteissä tai missä kuormitusvaatimukset ovat korkeat.
• Litteä tanko, yleensä 25×5 mm.

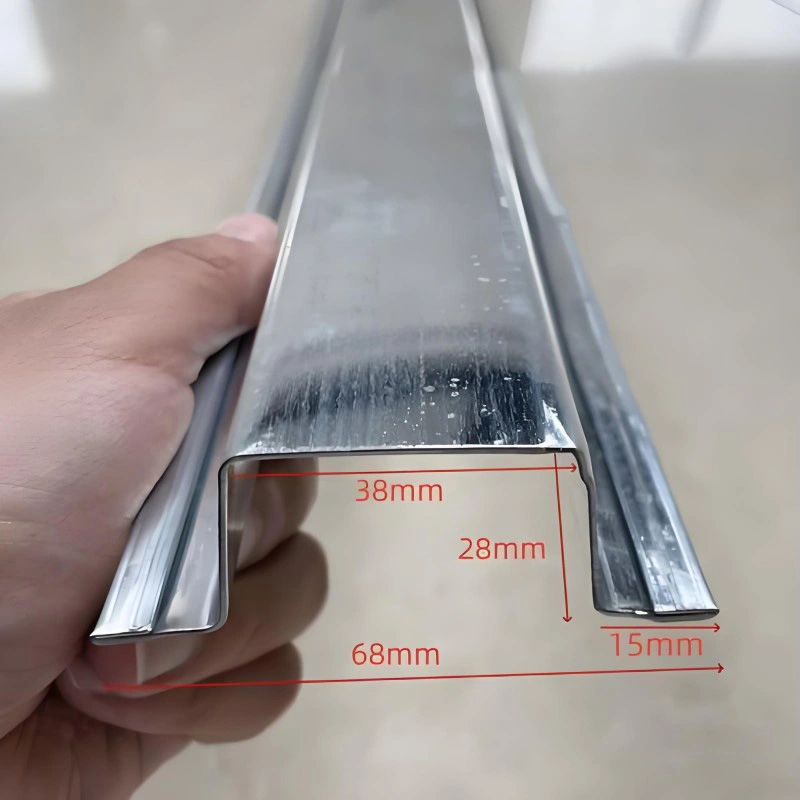

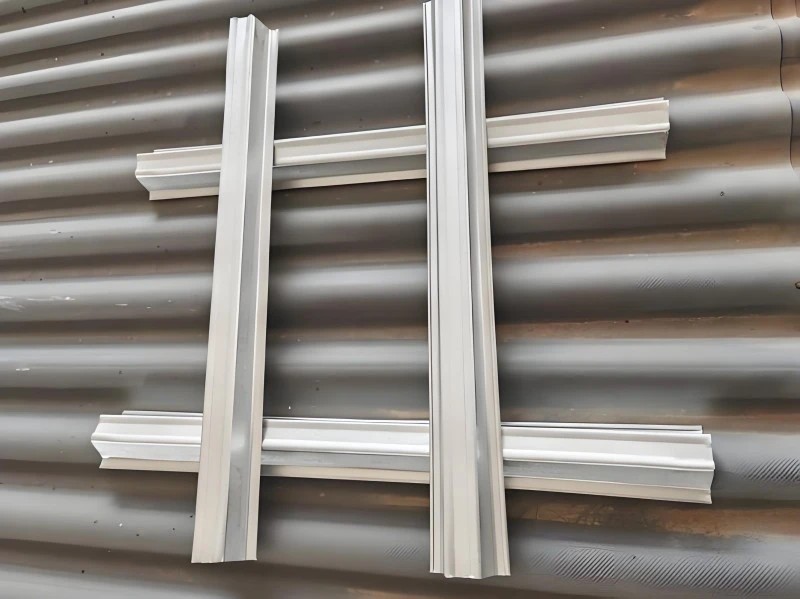

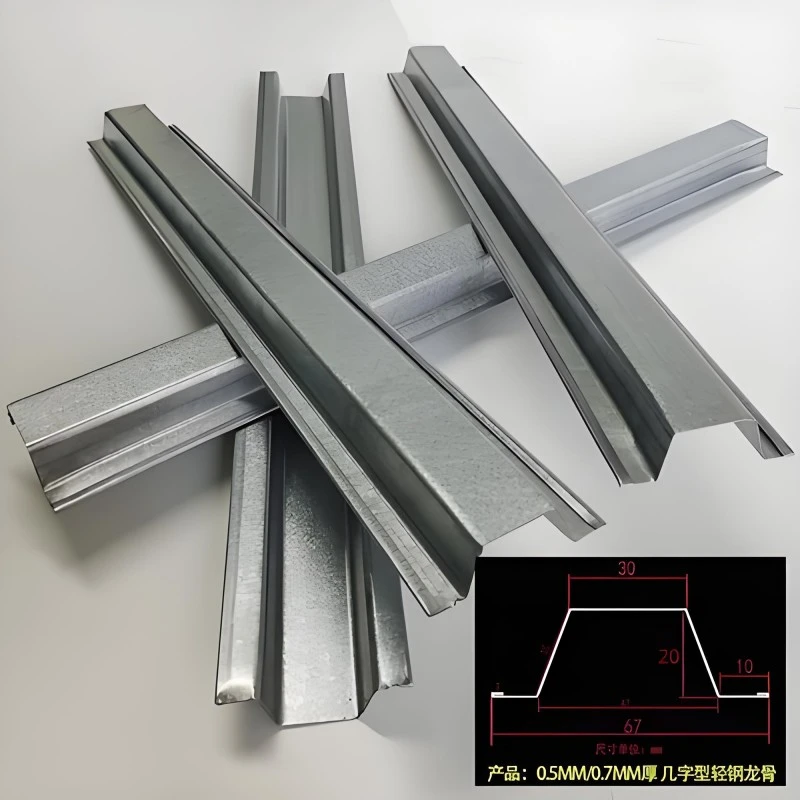

• Omega-profiili, joka on muodostettu Al-Zn-pinnoitetusta nauhasta ja kiinnitetty tarkoitukseen valmistetuilla kannattimilla ja pidikkeillä.

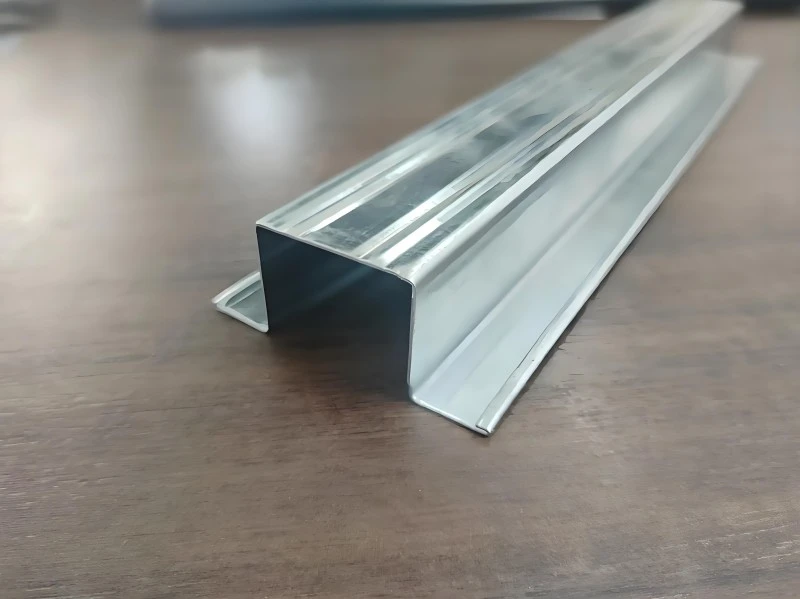

• Hattukanava, sopii kevyille päällysteille, kuten kivipinnoitetuille metallilaatoille.

Vakiokappaleet ovat 3-4 m pitkiä, mutta pidempiä pituuksia voidaan toimittaa pyynnöstä. Painekäsitelty kattolista Riistaväli seuraa laatan tehollista peittoa ja on yleensä 300-370 mm. Levitetyn pinnoitteen paksuus on vähintään 85 μm. Värillisiä polyesteri- tai PVDF-pinnoitteita voidaan lisätä, jos muotoilu vaatii erityistä ulkonäköä.

Avaintietotaulukko

Todisteita valmiista katoista

Kuorman käyttäytyminen jyrkillä rinteillä

Rimajärjestelmä on kuormitustestattu projektissa, jonka kattokaltevuus oli 45° - 60°. Minquan County Senior High Schoolin uudella kampuksella L30×4 mm:n galvanoidut kulmalistat asetettiin 340 mm:n keskelle 300×400 mm:n sintrattujen laattojen alle. Tuulivoimat kulkevat laattojen läpi kuparilankasiteillä ja laastilla listoihin ja sitten päärunkoon upotettuihin levyihin hitsattujen vastarimojen kautta. Ulosvetotestit vahvistivat, että kokoonpano vastasi suunniteltua tuulikuormaa. G550 Al-Zn -pinnoitetusta teräksestä valmistettuja rimoja käytetään myös suurilla katoilla, kuten lentokenttien terminaaleissa ja stadioneilla, joissa vaaditaan pitkäkestoista jäykkyyttä ja pinnoitteen kestävyyttä.

Korroosion suorituskyky

Suolasumutestaus AZ150-pinnoitetuilla listoilla osoittaa selvästi parannusta tavalliseen galvanoituun nauhaan verrattuna. Alumiinin ja sinkin yhdistelmä pinnoitteessa tarjoaa uhrautuvan suojan ja hidastaa ruosteen virumista leikatuissa reunoissa. Vähintään 85 μm:n orgaaninen viimeistely lisää lisäsuojaa kosteisiin kattotiloihin.

Biologisen hyökkäyksen vastustuskyky

Termiitit ja sienimätä voivat vaurioittaa puulistat lämpimässä, kosteassa ilmastossa. Teräslistat eivät tue hyönteisten toimintaa eivätkä ime kosteutta. Tämä ominaisuus tekee niistä sopivia eteläisille rannikkoalueille ja alueille, joilla on korkea termiittipaine. Suurista julkisista rakennuksista saadut tiedot osoittavat, että Al-Zn-teräslistat ovat olleet käytössä yli 30 vuotta ilman vaihtoa.

Jyrkän katon rakennusmenetelmä

Minquan-projektissa kokonaislattiapinta-ala oli 255 000 m² ja katon kaltevuus vaihteli 45° - 60°. Rakennusvaihe aloitettiin vastarimojen tasoituksella, jota seurasi liman kiinnitys, sitten laattojen asettaminen kaksisäikeisillä kuparilankasiteillä ja polymeerilaastin liimauksella. Tämä lähestymistapa esti tiilien liukumisen jyrkällä pinnalla ja piti katon vesitiiviinä. Sama järjestys voidaan sovittaa muihin jyrkänkaltaisiin rakennuksiin.

Huomattavia ominaisuuksia

• Lujuus ja jäykkyys ovat yhdenmukaisia ​​koko pituuden, toisin kuin puu, joka voi vaihdella syyn ja oksan mukaan.
• Metallipinnoite ja valinnainen maalattu viimeistely antavat pitkäaikaisen suojan kosteassa tai rannikkoilmassa.
• Leikkaus ja kiinnitys on nopeaa. Valmiiksi leikatut pituudet vähentävät työmaatyötä ja hukkaa.
• Teräslistat ovat täysin kierrätettäviä, eivätkä ne tarvitse kemiallisia puunsuoja-aineita.
• Useita poikkileikkauksia valmistetaan savi-, betoni-, metalli- ja kivipinnoitetuille laatoille sopivaksi.

Missä tuotetta käytetään

• Kaltevat katot taloissa, kerhoissa ja matalissa asunnoissa.
• Suuret julkiset katot, kuten terminaalit, urheiluhallit ja näyttelyrakennukset.
• Jyrkät katot vähintään 45° kulmassa ja paikat, joissa on korkea tuulenimu.
• Rakennukset kosteilla tai termiittiaktiivisilla alueilla, joille puutavara ei sovellu.
• Tiilikiinnitys teräsrunkoisilla katoilla.

Sivuston opastus

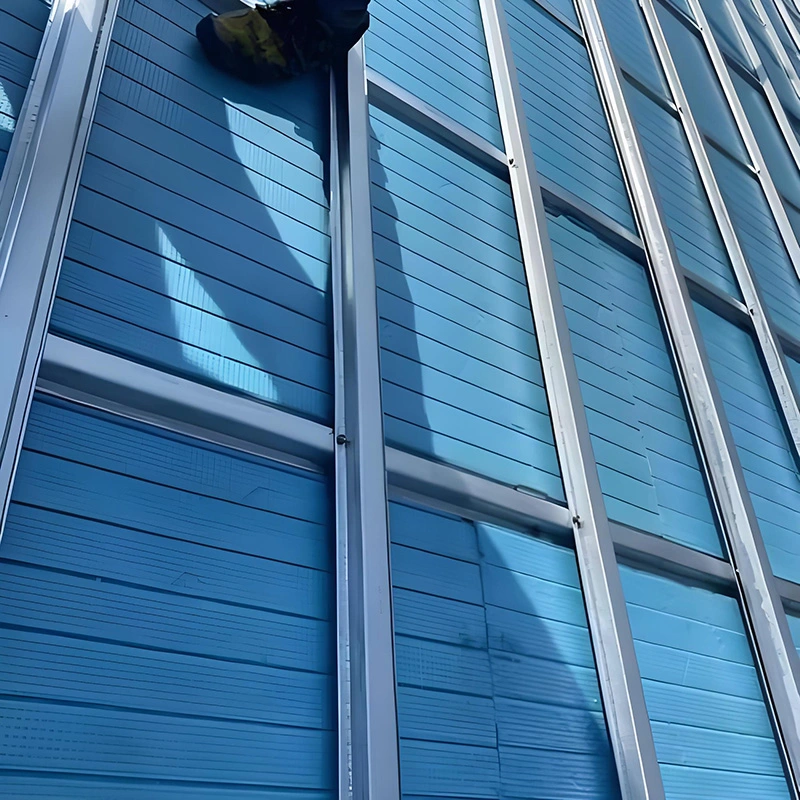

• Tarkista kattotaso ennen riimojen kiinnittämistä. Käytä vastarimoja korjaamaan epätasainen alusta.
• Kiinnitä listat profiilille määritetyllä kannakkeella tai pidikkeellä. Vältä liiallista kiristämistä, koska se voi vääristää osaa.
• Kohdista jokainen kurssi merkkijonoviivalla. Pienet virheet lisääntyvät rinteessä ja vaikuttavat laattojen peittoon.
• Käsittele leikatut päät sinkkipitoisella tai yhteensopivalla korjausmaalilla palauttaaksesi korroosiosuojan.
• Jyrkät rinteet kiinnitä laatat nippusiteillä tai liimalla hyväksytyn piirustuksen mukaisesti.

Urakoitsijoiden esittämät kysymykset

Miten metallilistan käyttöikä eroaa käsitellystä puusta?

Käsitelty puu voi kestää useita vuosia, mutta sen suorituskyky riippuu säilöntäaineiden pysyvyydestä ja altistumisesta. AZ150-pinnoitteella varustetut teräslistat eivät mätäne tai halkeile, eivätkä termiitit vaikuta niihin. Rannikkoalueilla tai paikoissa, joissa on korkea kosteus, teräs on usein ennustettavampi valinta.

Mikä rivin muoto sopii tietylle laatalle?

Laattavalmistajan asennusohjeessa on normaalisti kerrottu tarvittava listan osa ja väli. Kulma- ja litteät osat ovat yleisiä raskaiden savi- tai betonilaattojen alla. Omega- ja hattuprofiilit ovat kevyempiä ja niitä käytetään usein metalli- tai komposiittilaattojen kanssa. Varmista yhteensopivuus ennen tilaamista.

Voidaanko rimoja käyttää aurinkosähköisten kattotiilien kanssa?

PV-laatoilla on erityiset asennus- ja kuormitusvaatimukset. Listan profiili ja etäisyys on tarkistettava PV-laatan valmistajan ohjeiden mukaan. Lisäkiinnikkeitä tai vahvistettuja rimoja voidaan tarvita ylimääräisen painon ja tuulikuorman kantamiseksi.

Mikä pinnoitteen paino on paras merenrantaprojektiin?

AZ150 on yleensä merialtistuksen vähimmäisarvo. Erittäin aggressiivisessa suolapitoisessa ilmassa voidaan tarvita raskaampaa pinnoitetta tai ruostumatonta terästä. Ensin on määritettävä ilmakehän syövytysluokka ja vastattava sitten käytettävissä oleviin pinnoitusvaihtoehtoihin.

Laatu ja dokumentaatio

Ennen tuotannon aloittamista teräsnauhatehtaan sertifikaatin laatu, pinnoitemassa ja mekaaniset ominaisuudet tarkistetaan. Mittatarkistukset kannen paksuuden, profiilin syvyyden ja suoruuden muovauksen aikana. Suuremmissa sopimuksissa näytteet voidaan lähettää itsenäiseen suolasumutteeseen tai vetokokeeseen. Toimituksen tarkastuksen tulee vahvistaa pituus, profiili ja pinnoitevaurioiden puuttuminen.

Tuotteet, jotka on vahvistettava ennen tilaamista

• Katon kaltevuus ja mitoitustuulikuorma oikean poikkileikkauksen ja paksuuden valitsemiseksi.
• Laattatyyppi ja tarvittava riviväli laatan valmistajan ilmoittamana.
• Kohteen korroosioluokka, joka määrää pinnoitteen valinnan.
• Kytkentätapa pääkaton rakenteeseen, mukaan lukien vastalista tai kannatinyksityiskohdat.
• Kuljetuspituusrajoitukset, jotka voivat vaikuttaa siihen, toimitetaanko rimat pitkiä vai vakiopituisia.
