FRP-päivävalopaneelit

SENBO Rakennusmateriaalittoimittaa FRP-päivävalopaneeleja osana rakennusvaipan tuotevalikoimaansa. Näitä paneeleja käytetään teräsrakenteisissa katoissa ja seinissä, joissa vaaditaan luonnonvaloa, korroosionkestävyyttä ja yhteensopivuutta metalliverhouksen kanssa.

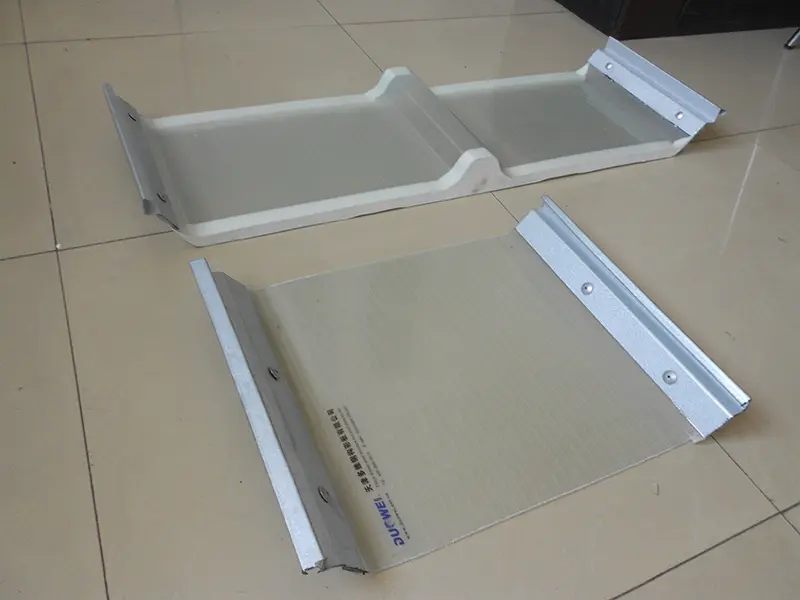

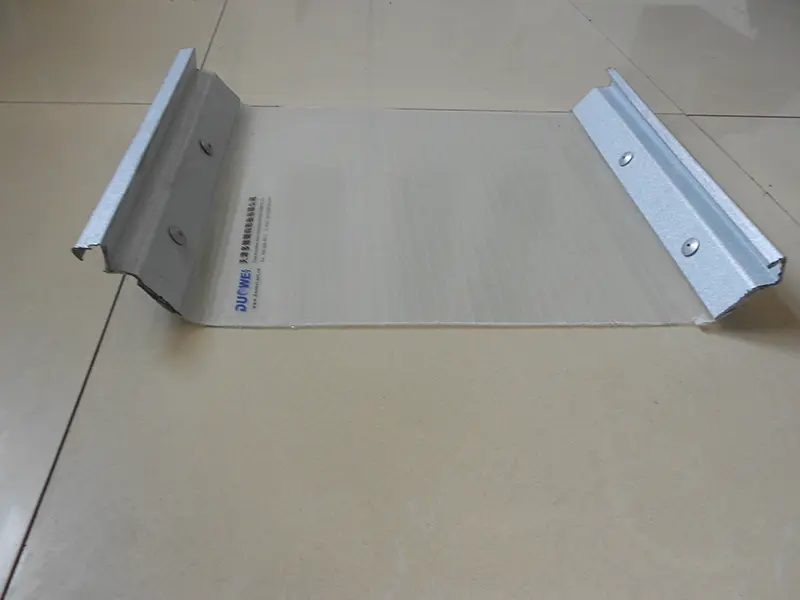

Päivävalopaneelit, jotka tunnetaan myös nimellä FRP-päivävalolaatat tai -levyt, ovat aallotettuja tai litteitä valaistuskomponentteja, jotka on valmistettu jatkuvalla mekanisoidulla prosessilla. Vahvistusmateriaalina käytetään alkalitonta lasikuitumattoa (pitoisuus ≥ 30 %) ja matriisina säänkestävää tyydyttymätöntä polyesterihartsia (pitoisuus ≥ 65 %). Pinta on päällystetty ikääntymistä kestävällä geelipinnoitteella tai UV-suojakalvolla, joka auttaa säilyttämään valonläpäisy- ja säänkestävyyden pitkäaikaisessa ulkokäytössä.

Materiaalin koostumus ja tekniset tiedot

Vahvikemateriaali on alkalitonta lasikuitua, joka tarjoaa valonläpäisyä ja mekaanisia ominaisuuksia. Hartsijärjestelmässä käytetään ikääntymistä kestävää, reaktiivista paloa hidastavaa hartsia. Tuotannossa käytetään lämpökovetusprosessia. Mittojen pysyvyyden ja mekaanisen eheyden varmistamiseksi kovettumisaste toimitettaessa on vähintään 88 % kattopaneeleilla ja vähintään 82 % seinäpaneeleilla.

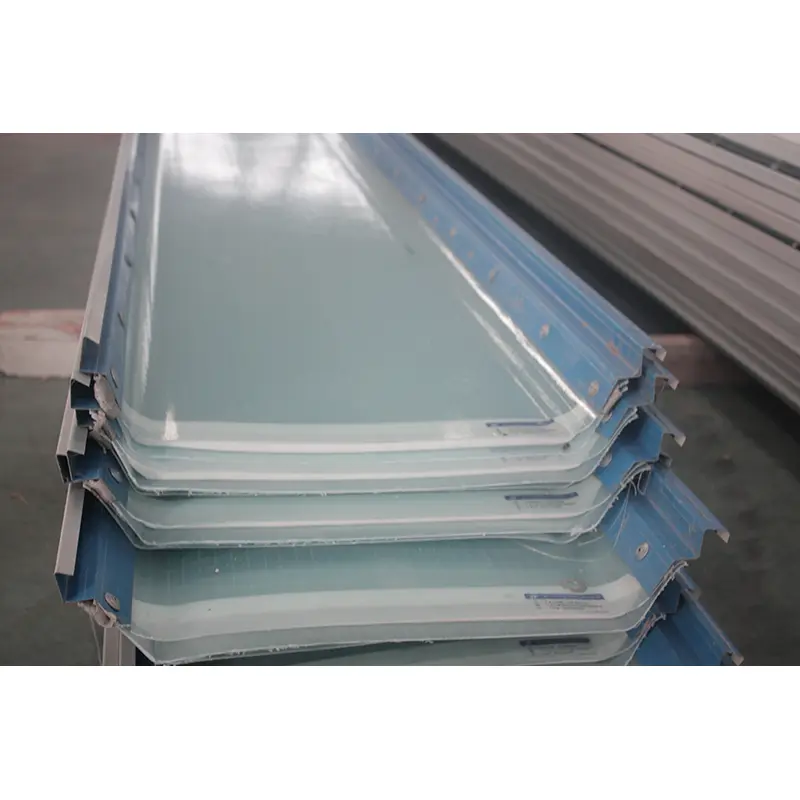

FRP-päivävalopaneelien yleisiä paksuuksia ovat 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 2,5 mm ja 3,0 mm. Aaltopahviprofiilit on suunniteltu sopimaan teräslevyjen väriin; yleisimpiä malleja ovat 750-, 840-, 900-, 950- ja 1050-sarjat. Pituudet voidaan räätälöidä projektin vaatimusten mukaan, tyypillisesti 6-12 metriä. Vakioviimeistely on läpinäkyvä; värejä, kuten maitovalkoinen, sininen ja vihreä, voidaan mukauttaa säätämään valonläpäisynopeutta.

Tuotteet ovat kansallisen standardin GB/T 14206-2015 "Lasikuituvahvisteiset polyesteriaaltolevyt" mukaisia. Suunnittelu ja valinta voivat viitata kansalliseen standardin atlas 21CJ103-1, "Lasikuituvahvisteisten polyesterilevyjen (FRP) käyttö ja rakentaminen (osa I): päivänvalonauhat, ilmanvaihto, palo-/savunpoistokattoikkunat ja korroosionestopaneelit."

Suorituskyvyn vahvistus

1. Optinen suorituskyky: valonläpäisynopeus 75–88 %

Valonläpäisynopeus on päivänvalon tehokkuuden avainindikaattori. Tarjouseritelmät edellyttävät usein vähintään 75 %:n siirtonopeutta. Todellinen suorituskyky vaihtelee paksuuden ja värin mukaan; läpinäkyvät FRP-paneelit, joiden paksuus on 1,0–1,5 mm, voivat saavuttaa 85–88 prosentin siirtonopeuden. Kun valo kulkee FRP-paneelin läpi, se hajoaa luoden pehmeää, hajavaloa ilman häikäisyä tai ankaria kuumia kohtia. Tämä ominaisuus tukee yhtenäistä sisävalaistusta teollisuuslaitoksissa välttäen PC-levyihin (polykarbonaattilevyihin) joskus liittyvät hotspot-ongelmat.

2. Sään- ja korroosionkestävyys: käyttöikä 15–30 vuotta

FRP-päivävalopaneelit käyttävät pinnalla UV-kestävää kalvoa tai ikääntymistä estävää geelipinnoitekerrosta kestämään UV-säteilyä ja vähentämään kellastumista ja hajoamista. UV-kestävä kalvo on liimattu FRP-paneeliin koekstruusioprosessilla, mikä auttaa estämään delaminaatiota pitkäaikaisen käytön aikana. FRP-materiaali kestää happo- ja alkalikorroosiota, joten se sopii ympäristöihin, kuten kemiantehtaille ja rannikkoalueille. Normaaliolosuhteissa pätevien tuotteiden käyttöikä on 15–30 vuotta.

3. Lämpölaajenemisen yhteensopivuus väripäällystettyjen teräslevyjen kanssa

FRP-päivävalopaneelien lämpölaajenemiskerroin on lähellä teräksen lämpölaajenemiskerrointa. Kun niitä käytetään väripinnoitettujen teräslevyjen kanssa, ne laajenevat ja supistuvat samalla nopeudella lämpötilan vaihteluiden vaikutuksesta. Tämä vähentää eron laajenemisen aiheuttamaa vuodon riskiä liitoskohdissa. Tämä ominaisuus tekee FRP-päivävalopaneeleista yleisen valinnan kattovalaisimiin teräsrakenteisissa teollisuusrakennuksissa.

4. Palonsuoja ja mekaaniset ominaisuudet: Happiindeksi ≥ 30 %

FRP-päivävalopaneeleilla voidaan saavuttaa luokan B1 palonestoluokitus ja vähintään 30 % happiindeksi (OI). Mekaanisia ominaisuuksia ovat vetolujuus vähintään 85 MPa, taivutuslujuus vähintään 95 MPa ja Barcol-kovuus vähintään 47. Nämä arvot tukevat katon kantokykyä ja tuulenkestävyysvaatimuksia.

5. Suunnittelusovelluksen validointi: Kansallisten standardiviitepiirustusten tukema

Kansallisen standardin viitepiirustussarja 21CJ103-1 tarjoaa järjestelmällistä opastusta päivänvalaisinnauhoissa, tuuletuskattoikkunoissa ja palosavun poistoikkunoissa käytettävien FRP-päivävalopaneelien tuotteiden valinnassa ja asennuksessa. Käyttökohteita ovat profiililevykatot, teräsbetonikatot ja seinäjärjestelmät. Teollisuusprojektien, kuten Yantai Lubao Steel Pipe -projektin, tarjousasiakirjoissa on määritelty GB/T 14206-2015, luokan F1 liekinesto, valonläpäisynopeus vähintään 75 % ja käyttölämpötila -40°C - 120°C noudattaminen.

Tärkeimmät tekniset tiedot

Seuraavat parametrit perustuvat standardituotantoon ja asiaankuuluviin kansallisiin standardeihin. Räätälöinti on saatavilla projektikohtaisten vaatimusten mukaisesti.

Tekniset ominaisuudet

1. Hajavalo, häikäisemätön valo.FRP-paneelit sirottavat valoa lasikuiturakenteen läpi ja tarjoavat tasaisen jakautumisen ilman hotspotteja. Tämä voi parantaa visuaalista mukavuutta verrattuna läpinäkyviin PC-levyihin.

2. Korroosionkestävyys.FRP-materiaali kestää happoja, emäksiä ja vanhenemista. Sitä voidaan käyttää syövyttävissä ympäristöissä, kuten kemiantehtaissa, rannikkoalueilla ja karjatiloilla.

3. Yhteensopivuus lämpölaajenemisen kanssa.Lämpölaajenemiskerroin on lähellä teräksen lämpölaajenemiskerrointa. Käytettäessä väriteräskattojen kanssa paneelit laajenevat ja kutistuvat samalla nopeudella, mikä vähentää vuotoriskiä liitoksissa.

4. Palonsuoja.Luokiteltu luokka B1, happiindeksi vähintään 30%, täyttää teollisuusrakennusten yleiset paloturvallisuusvaatimukset.

5. Standardoitu suunnittelu ja valinta.Standardin GB/T 14206-2015 ja suunnitteluviitteen 21CJ103-1 noudattaminen tarjoaa perustan tuotteen valinnalle ja asennuksen yksityiskohdille.

Valinta- ja asennusnäkökohdat

Katon päivänvalonauhat:Valitse aallotettu profiili, joka sopii viereiseen metallikattolevyyn. Varmista, että limitys ja kiinnikkeiden yksityiskohdat noudattavat 21CJ103-1:n ohjeita säätiiviyden ylläpitämiseksi.

Syövyttävään ympäristöön:Varmista, että hartsikoostumus ja pinnan suojaus sopivat tiettyyn kemikaalialtistukseen. Rannikkoalueilla varmista, että kiinnikkeet ja tiivisteet ovat yhteensopivia FRP-materiaalin kanssa.

Paloturvallisuuden vuoksi:Kun käytät FRP-paneeleja paloturvallisissa katto- tai seinäasennelmissa, tarkista, että paneelin palonestoluokitus ja koko kokoonpano vastaavat projektin palonkestävyysvaatimuksia.

Asennuksen aikana:Vältä paneelien liiallista taipumista tai vääntymistä. Käytä saumoissa asianmukaisia ​​leikkaustyökaluja ja tiivisteainetta. Noudata valmistajan suosituksia kiinnikkeiden etäisyydestä ja reunaetäisyydestä halkeamien ja vuotojen estämiseksi.

Sovellusskenaariot

1.Laaja-alainen kattopäivävalolista teollisuuslaitoksiin ja logistiikkavarastoihin, yhteensopiva väriteräskattojen kanssa.

2.Luonnonvaloa vaativat tilat, kuten maatalouskasvihuoneet, kukkatarhat ja vesiviljelyalueet.

3.Päivävalaistuskatot julkisiin rakennuksiin, mukaan lukien urheilupaikat, suuret supermarketit ja markkinapaikat.

4.Päivänvalokuorijärjestelmät syövyttävissä ympäristöissä, kuten kemiantehtaissa ja rannikkorakennuksissa.

Usein kysytyt kysymykset

1. Miten FRP verrattuna polykarbonaattiin (PC) päivänvalopaneeleissa?

Lujitemuovipaneelit tuottavat tyypillisesti pehmeämpää, hajavaloa lasikuituvahvistuksen ansiosta, kun taas PC-levyillä on yleensä suurempi suora valonläpäisy ja ne voivat luoda hotspotteja. FRP:llä on myös lämpölaajenemiskerroin, joka on lähempänä terästä, mikä tekee siitä paremmin yhteensopivan metallikaton kanssa. PC voi olla kevyempi ja iskunkestävämpi, mutta FRP on usein suositeltava syövyttävissä teollisuusympäristöissä.

2. Mikä on suositeltu limitys ja kiinnitysväli aallotettuja FRP-paneeleita varten?

Limityksen ja kiinnitysvälin tulee noudattaa suunnitteluviitenumeroa 21CJ103-1 ja metallikattoprofiilivaatimuksia. Yleisohjeena on, että päätyläpimien tulee olla vähintään 150–200 mm ja sivulimitteiden tulee vastata profiilin suositeltua limitystä. Kiinnikkeiden väli on tyypillisesti 300–500 mm, mutta kannattaa käyttää projektikohtaisia ​​tuulikuormituslaskelmia.

3. Voidaanko FRP-päivävalopaneeleja käyttää palosavun poistoikkunassa?

FRP-paneeleja, joilla on asianmukainen palonesto (luokka B1, happiindeksi ≥30 %), voidaan käyttää palo-/savunpoistokattoikkunajärjestelmissä, kun ne on suunniteltu ja asennettu asiaankuuluvien standardien ja projektispesifikaatioiden mukaisesti. Koko kattoikkunakokoonpanon on täytettävä vaadittu palotehokkuus.

4. Miten FRP-paneeleja tulee säilyttää paikan päällä?

Säilytä paneelit tasaisesti kuivassa, katetussa tilassa, poissa suorasta auringonvalosta ja lämmönlähteistä. Vältä liiallisen painon pinoamista paneelien päälle. Suojaa pintaa naarmuilta ja kemikaaleilta. Jos säilytetään tilapäisesti ulkona, peitä läpinäkymätön, hengittävä materiaali.

5. Mitä tietoja tarvitaan tarjoukseen?

Ilmoita profiilin tyyppi, paksuus, pituus, väri, valonläpäisyvaatimus ja ovatko paneelit katto- vai seinäkäyttöön. Määritä myös projektin sijainti ja mahdolliset erityiset ympäristöolosuhteet (esim. kemikaalialtistus, rannikko). Tämä auttaa tiimiämme suosittelemaan sopivaa hartsijärjestelmää ja pintasuojausta.
