SENBO Rakennusmateriaalittoimittaa väripinnoitettuja teräksisiä syöksyputkia osana metallirakennusten viemäröintituotevalikoimaansa. Nämä putket on suunniteltu käytettäväksi teräsrakenteisten rakennusten ulkoisten kourujärjestelmien kanssa, jotka keräävät ja poistavat kattosadevettä. Niitä käytetään yleisesti teollisuuslaitoksissa, logistiikkavarastoissa ja suurivälisissä julkisissa rakennuksissa.
Väripinnoitetut teräksiset syöksyputket ovat arkkitehtonisia viemäriputkia, joiden poikkileikkaus on suorakaiteen tai neliön muotoinen. Ne valmistetaan väripinnoitetuista teräslevyistä käyttämällä kylmätyöstöprosesseja, kuten valssausta ja lukitusta.
Tuotteen pohjamateriaalina käytetään väripinnoitettua teräslevyä, tyypillisesti laatuja kuten Q235B tai DX51D+Z. Pintapinnoitevaihtoehtoja ovat PE (polyesteri) tai PVDF (fluorihiili), jotka täyttävät vaihtelevat säänkestovaatimukset.
Tarkastus- ja hyväksymisstandardien mukaan sinkkipinnoitteen paino Al-Zn- tai galvanoiduille alustoille on yleensä vähintään 150 g/m². PVDF-fluorihiilipinnoitteen paksuus on vähintään 25 μm ja polyesteripinnoitteen vähintään 20 μm.
Raaka-ainetestaus perustuu ensisijaisesti GB/T 12754 "Väripinnoitettu teräslevy ja -nauha" -standardiin. Valmiiden tuotteiden ja asennuksen hyväksyntä viittaa CECS 380-2014 "Metalliprofiilikatto- ja seinärakentamisen tekniset spesifikaatiot" ja GB 50242 "Kiinteistön vesihuolto-, viemäri- ja lämmitystekniikan rakentamisen laadun hyväksymissäännöt".

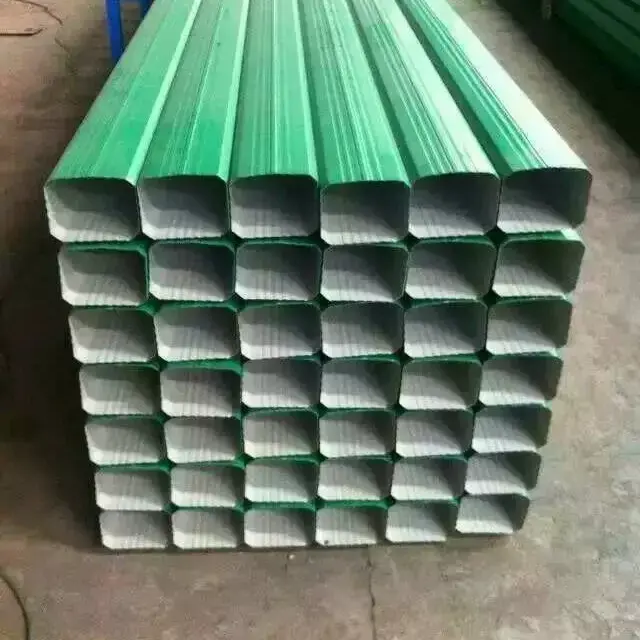

Koneella muotoiltujen standardituotteiden poikkileikkaukset ovat pääasiassa suorakaiteen tai neliön muotoisia, kuten 95×133 mm ja 144×108 mm. Seinäpaksuudet vaihtelevat tyypillisesti 0,4 mm - 0,6 mm, ja myös 0,8 mm paksuja tuotteita voidaan valmistaa mittatilaustyönä. Vakiopituudet ovat 6 metriä tai 12 metriä, ja räätälöityjä pituuksia on saatavana projektin vaatimusten mukaisesti.
Värit voidaan valita RAL-standardin värikartan perusteella, mikä varmistaa visuaalisen harmonian teräsrakenteisten rakennusten ulkoseinien kanssa.
Tuotteet luokitellaan valmistusmenetelmien mukaan kahteen tyyppiin:

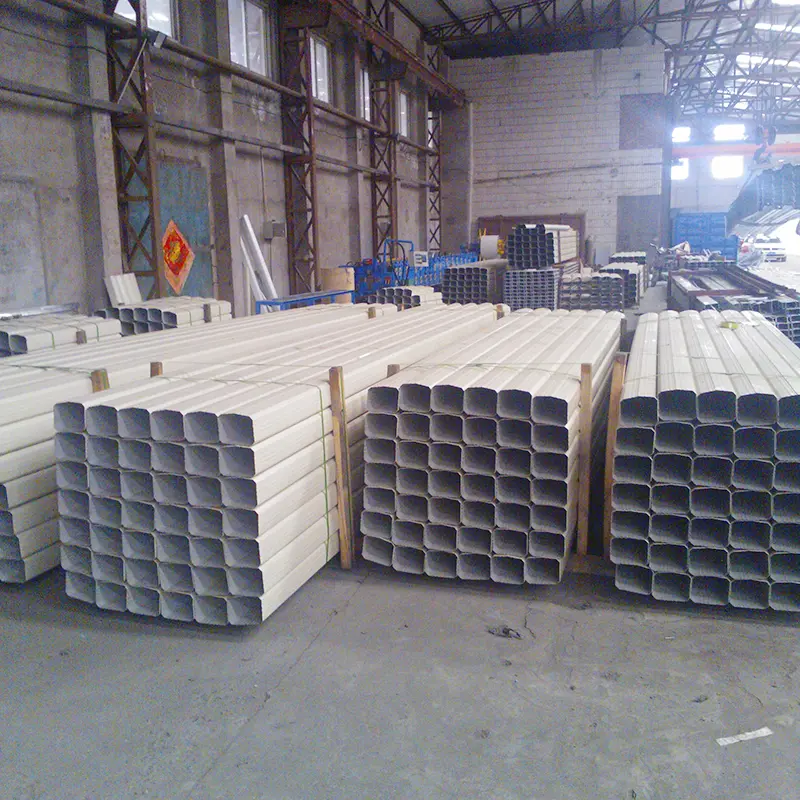

Koneella muotoillut syöksyputket:Tuotantolinjoilla erissä valmistetut standardierittelyt tarjoavat korkean hyötysuhteen ja yhtenäiset mitat.
Mittatilaustyönä valmistetut syöksyputket:Valmistettu käyttämällä manuaalista taivutus- ja mekaanista saumaustekniikkaa erityisvaatimusten tai ylimittojen täyttämiseksi.
Toisin kuin tavalliset PVC-putket, väripinnoitetut teräksiset syöksyputket eivät kärsi lämpölaajenemisen ja -kutistumisen aiheuttamasta vanhenemisesta, halkeilusta tai halkeamisesta. Erittäin kylmillä alueilla, kuten Koillis- ja Luoteis-Kiinassa, PVC-putket ovat alttiita jäätymiselle ja halkeilulle alhaisen lämpötilan haurauden vuoksi. Väripinnoitetut teräksiset syöksyputket hyödyntävät metallin alhaisen lämpötilan kestävyyttä eivätkä ole kärsineet jäätymisvaurioista edes äärimmäisissä pakkasissa. Odotettu käyttöikä on 15–20 vuotta, mikä on kolmesta viiteen kertaa PVC-putkiin verrattuna.
Tehdasmuotoiset standardimääritykset vastaavat useimpien perinteisten projektien tarpeita. Erikoissuunnitteluprojekteihin, joihin liittyy suuria kattokuivausmääriä, voidaan räätälöidä ei-standardikokoja.
YTO Express Logistics Park -projektissa laaja kattopinta-ala ja äärimmäinen kuivatusmäärä rankkasateiden aikana johtivat siihen, että suurin vakiospesifikaatio (180×125mm) ei riittänyt. Valmistaja käytti manuaalisia taivutus- ja mekaanisia saumaustekniikoita valmistaakseen räätälöityjä 245 × 200 mm:n erittäin suuria syöksyputkia, jotka on yhdistetty suuriin, lähes 1,8 metriä korkeisiin kyynärpäihin. Asennuksessa käytettiin kaksoisniitausprosessia rakenteen vakauden varmistamiseksi. Asennuksen jälkeen vedenpoistotehokkuus parani 40 % alkuperäiseen malliin verrattuna.
Väripinnoitettujen teräslaskuputkien asennuksen on täytettävä seuraavat hyväksymiskriteerit. Pystypoikkeama ei saa ylittää 3 mm kerroskorkeutta kohti. Putkipuristimet tulee sijoittaa tasaisin välein enintään 2 metrin välein. Liitäntöjen limityspituuden tulee olla vähintään 30 mm. Liitokset on kiinnitettävä sokeilla niiteillä tai pulteilla.
Veden virtaustestit eivät saa osoittaa vuotoja tai käänteiskaltevuusongelmia. Asennuksen jälkeisen testauksen aikana havaitut vuodot vaativat uudelleenkäsittelyä. Lopullinen hyväksyntä myönnetään vain, kun paineen laskua tai vuotokohtia ei havaita stabiloidun painejakson aikana.

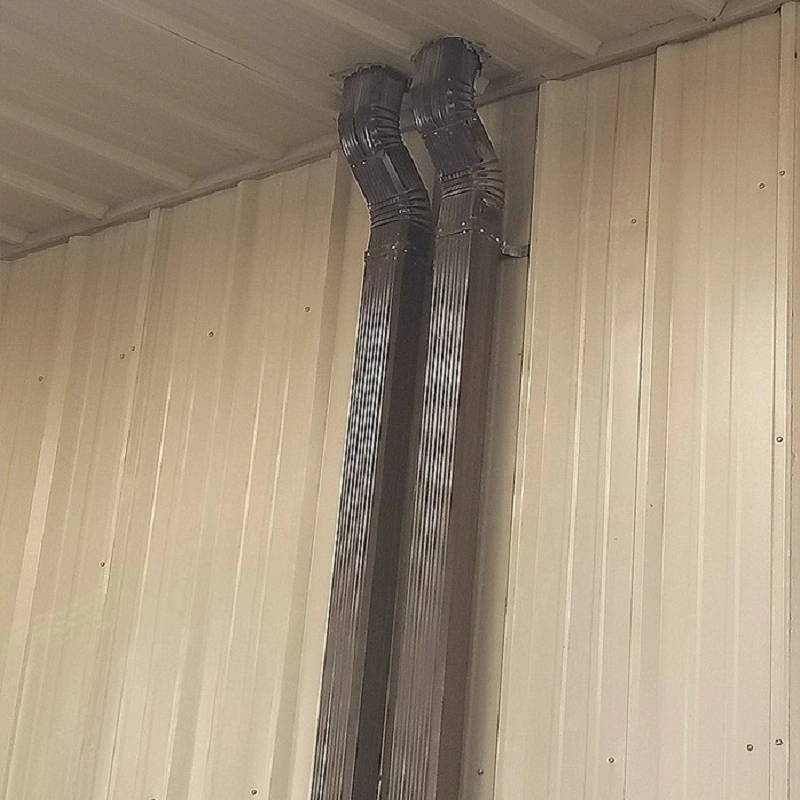

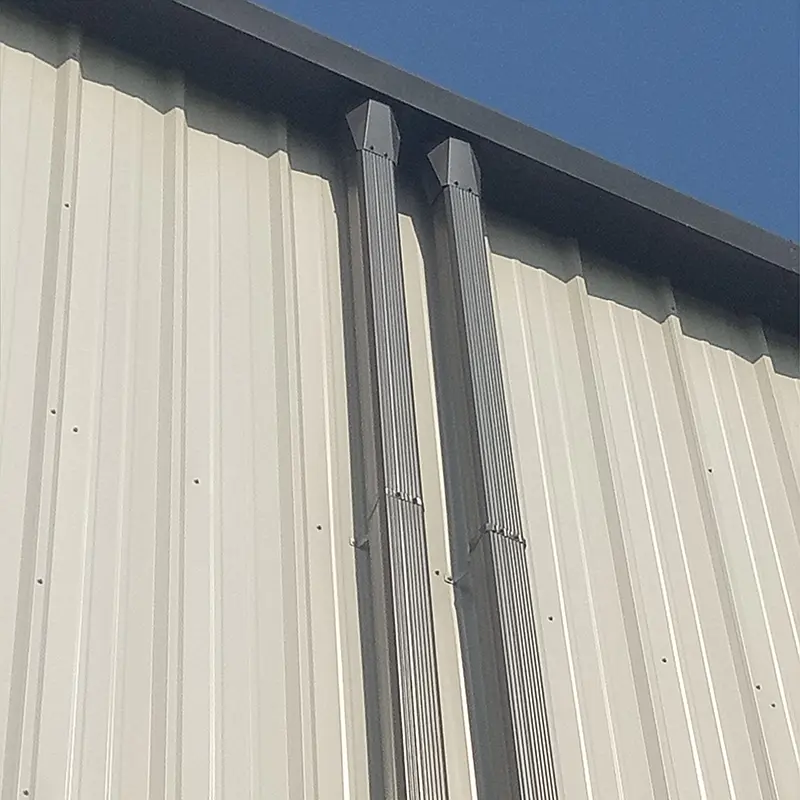

Nämä syöksyputket on suunniteltu käytettäväksi teräsrakenteisiin rakennuksiin, ja ne tarjoavat puhtaan, virtaviivaisen ulkonäön. Värit voidaan räätälöidä rakennuksen ulkoseiniin sopivaksi, mikä varmistaa visuaalisen harmonian teräskaton ja seinäverhouksen kanssa. Monimutkaisiin seinäjärjestelmän asennuksiin on saatavana erilaisia liittimiä, kuten S-kaareja, yksittäisiä mutkia ja putkikiinnittimiä.
Teknisestä näkökulmasta nämä syöksyputket muodostavat yhtenäisen järjestelmän väripinnoitetuilla teräskouruilla ja seinäpaneeleilla, mikä takaa tasaisen käyttöiän. Tämä tarjoaa etua ruostumattomasta teräksestä valmistettuihin vaihtoehtoihin verrattuna, joihin liittyy usein korkeampia kustannuksia ja näkyviä hitsausliitoksia.
Seuraavat parametrit perustuvat standardituotantoon ja asiaankuuluviin standardeihin. Räätälöinti on saatavilla projektikohtaisten vaatimusten mukaisesti.
| Suorituskykyindikaattori | Parametri/määrittely | Vakio / Huomautuksia |
|---|---|---|
| Pohjamateriaali | Väripinnoitettu teräslevy (Q235B / DX51D+Z) | Galvanoitu tai Al-Zn-pinnoitettu alusta |
| Perusmateriaalistandardi | GB/T 12754 | Väripinnoitetut teräslevyt ja -nauhat |
| Valmiiden tuotteiden standardi | CECS 380-2014 | Metalliprofiilikattojen ja seinärakentamisen tekniset tiedot |
| Yhteinen seinän paksuus | 0,4-0,8 mm | Koneella valmistettu vakio: 0,4–0,6 mm |
| Sinkkipinnoitteen paino | ≥150 g/m² | Kaksipuolinen pinnoite |
| Pinnoitteen paksuus | PVDF ≥25 μm / PE ≥20 μm | Valittu säänkeston perusteella |
| Vakiotiedot | 95×133 mm, 108×144 mm, 130×100 mm, 180×125 mm | Suorakaiteen tai neliön muotoinen poikkileikkaus |
| Yhden yksikön pituus | 6 m (vakio) / 12 m (max) | Muokattava |
| Suolasumutuskestävyys | ≥ 500 h | Vaatimus ulkokäyttöön |
| Käyttöikä | 15-20 vuotta | Sopii kylmille alueille |
| Putkenkiristimen väli | ≤2 m | Tasaisesti jakautunut |
| Pystysuuntainen poikkeama | ≤3 mm/kerroskorkeus | Asennuksen hyväksymisvaatimus |
1. Kylmä- ja pakkaskestävyys.Metallimateriaali voittaa PVC-putkien luontaiset puutteet, kuten lämpölaajenemisen ja -kutistumisen aiheuttaman ikääntymisen sekä haurauden matalassa lämpötilassa. Se kestää pakkaset koillis- ja luoteisalueiden äärimmäisissä kylmissä lämpötiloissa, ja sen käyttöikä on 15–20 vuotta.
2. Joustavat tekniset tiedot.Koneella muotoillut tuotteet kattavat markkinoiden vakiotarpeet, kun taas manuaalinen räätälöinti mahdollistaa erittäin suuret tekniset tiedot (esim. 245 × 200 mm) ja ei-standardikoot erityisiä viemäröintivaatimuksia varten.
3. Arkkitehtoninen koordinointi.Värit voidaan räätälöidä RAL-standardien mukaan vastaamaan teräsrakenteisten rakennusten ulkoasua. Erilaiset lisävarusteet varmistavat, että viemärijärjestelmä integroituu rakennuksen estetiikkaan.
4. Todennettavissa olevat materiaalistandardit.Valmistettu GB/T 12754 ja CECS 380-2014 mukaisesti. Features include a galvanized layer of at least 150g/m², coating thickness meeting weather-resistance requirements, and salt spray resistance of at least 500 hours.
5. Selkeät asennus- ja hyväksymiskriteerit.Tekniset tiedot sisältävät korkeintaan 3 mm:n pystypoikkeaman kerroskorkeutta kohti, putkikiinnikkeiden etäisyyden enintään 2 m ja limityspituuden vähintään 30 mm. Hyväksyminen perustuu asennuksen jälkeen suoritettuun tiiviiseen vedenvirtaustestiin.
Kylmiin ilmastoihin:Valitse väripinnoitetut teräksiset syöksyputket PVC:n päälle välttääksesi haurautta alhaisissa lämpötiloissa. Varmista, että sinkkipinnoitteen paino ja pinnoitetyyppi sopivat paikallisiin sääolosuhteisiin.
Suurille kattoalueille:Laske tarvittava kuivatuskapasiteetti paikallisen sateen voimakkuuden ja katon pinta-alan perusteella. Jos vakiotiedot eivät ole riittäviä, harkitse mittatilaustyönä valmistettuja suurikokoisia syöksyputkia.
Rannikko- tai teollisuusympäristöihin:Varmista, että pinnoitetyyppi (PE tai PVDF) ja sinkkipinnoitteen paino täyttävät korroosionkestävyysvaatimukset. Suolasumutestiraportit ovat saatavilla pyynnöstä.
Asennuksen aikana:Noudata pystypoikkeaman, putken puristimen etäisyyden ja limityksen pituuden hyväksymiskriteerejä. Käytä sokkoniitejä tai pultteja liitoksissa ja suorita vesivirtatesti varmistaaksesi, ettei vuotoja ole ennen lopullista hyväksyntää.
1.Järjestetyt kattovesijärjestelmät teollisuusterästehtaille ja logistiikkavarastoihin, yhteensopivat väripinnoitettujen teräskourujen kanssa.
2.Metallikaton viemäröinti suuriin julkisiin rakennuksiin, mukaan lukien stadionit, messukeskukset ja suuret supermarketit.
3.Katon viemäröinti kylmillä alueilla, vaihtoehtona PVC-putkille Koillis- ja Luoteis-Kiinassa.
4.Laajamittainen katot ja projektit, jotka vaativat suurta vedenpoistokapasiteettia, muokattavissa ei-standardin suuren halkaisijan tekniset tiedot.
Väripinnoitetut teräksiset syöksyputket ovat vähemmän alttiita haurastumiselle ja halkeilulle alhaisissa lämpötiloissa PVC:hen verrattuna. Ne tarjoavat myös paremman koordinaation teräsrakenteisten rakennusten ulkopintojen kanssa ja pidemmän käyttöiän. PVC voi olla kevyempi ja halvempi, mutta teräksiset syöksyputket tarjoavat paremman kestävyyden äärimmäisissä ilmastoissa.
Epätyypilliset koot voidaan valmistaa mittatilaustyönä käyttämällä manuaalista taivutus- ja mekaanista saumaustekniikkaa. Esimerkiksi suuriin logistiikkapuistoihin on valmistettu erittäin suuria syöksyputkia, kuten 245 × 200 mm. Ota yhteyttä tekniseen tiimiimme viemärilaskelmissasi, niin voimme suositella sopivaa mittatilaustyötä.
Tärkeimmät tarkistuspisteet sisältävät korkeintaan 3 mm:n pystypoikkeaman kerroskorkeutta kohti, putkikiristimen korkeintaan 2 metrin etäisyyden ja vähintään 30 mm:n limityksen. Asennuksen jälkeen tulee suorittaa vesivirtaustesti sen varmistamiseksi, ettei vuotoja tai käänteistä kaltevuutta ole.
Kyllä. Värit voidaan valita RAL-standardin värikartasta sopimaan rakennuksen ulkoseiniin, teräskattoihin ja seinäverhouksiin. Tämä auttaa viemärijärjestelmää integroitumaan visuaalisesti rakennuksen yleiseen suunnitteluun.
Ilmoita putken koko, seinämän paksuus, pituus, väri (RAL-koodi, jos saatavilla), määrä ja se, ovatko koneellisesti tai tilaustyönä valmistetut tuotteet etusijalla. Ilmoita myös projektin sijainti ja mahdolliset erityiset ympäristöolosuhteet, kuten rannikon altistuminen tai äärimmäinen kylmä.
Tianjin SENBO Building Materials Technology Co., Ltd. valmistaa väripinnoitettuja teräksisiä syöksyputkia, väripinnoitettuja alumiiniputkia, FRP-päivävalopaneeleja ja muita metallikuorituotteita. Tuotantokantamme sijaitsee Jinghain talouskehitysalueella, Tianjinissa, Kiinassa, ja se on varustettu automatisoiduilla tuotantolinjoilla ja nelivaiheisella laaduntarkastusprosessilla. Lisätietoja tehtaastamme, sertifioinneistamme, testausominaisuuksistamme ja projektireferensseistämme on osoitteessaTietoja meistäsivu taiota yhteyttä suunnittelutiimiimme.
