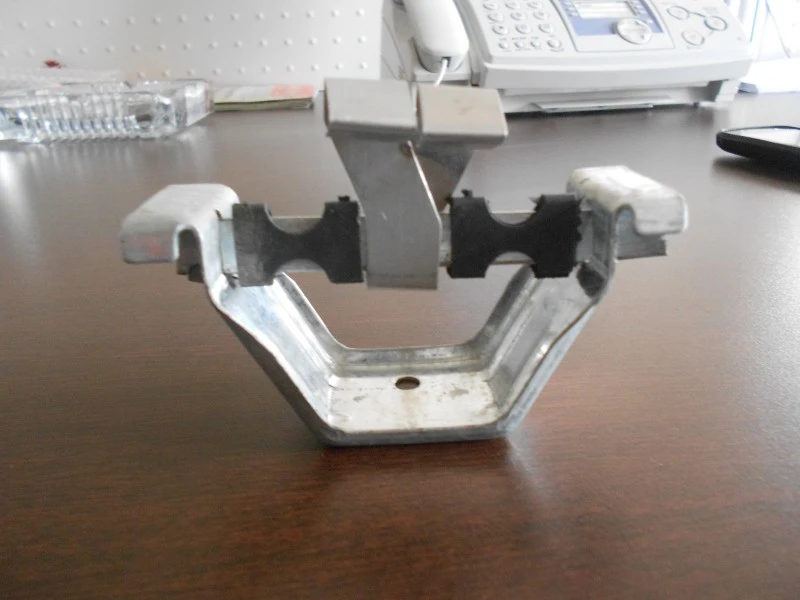

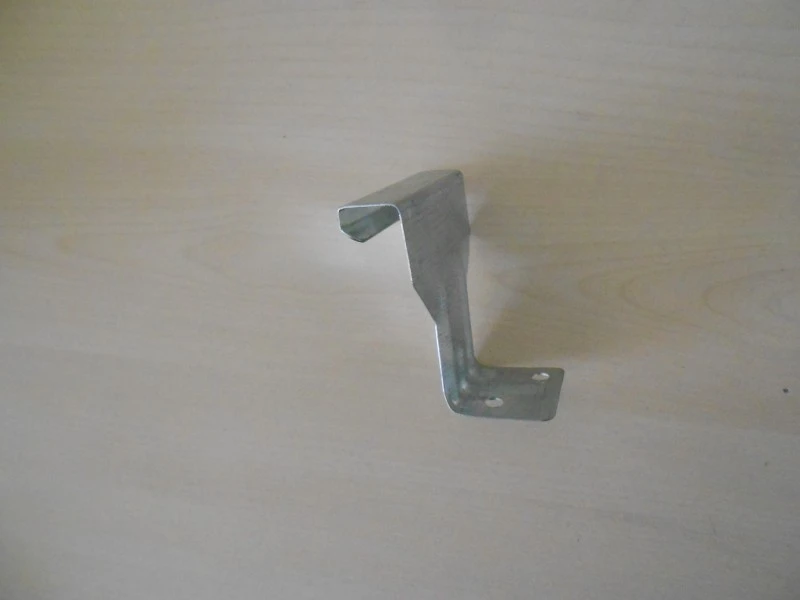

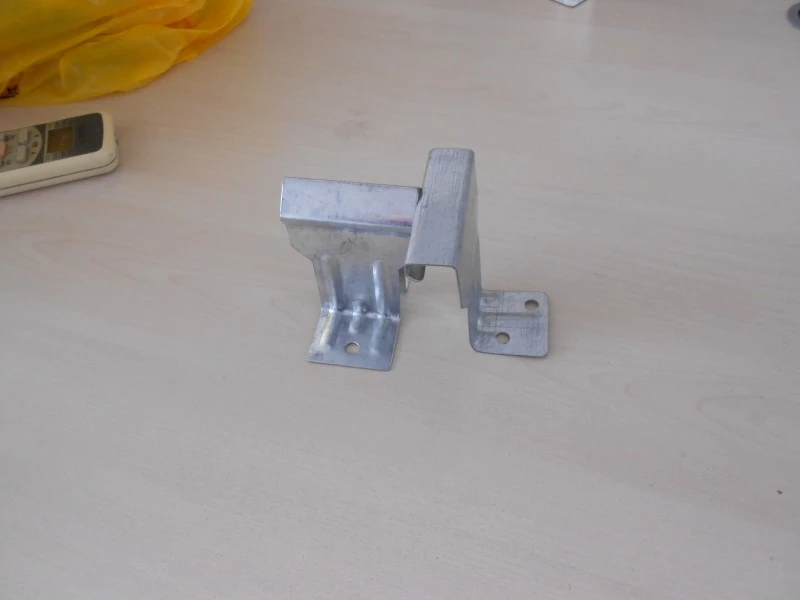

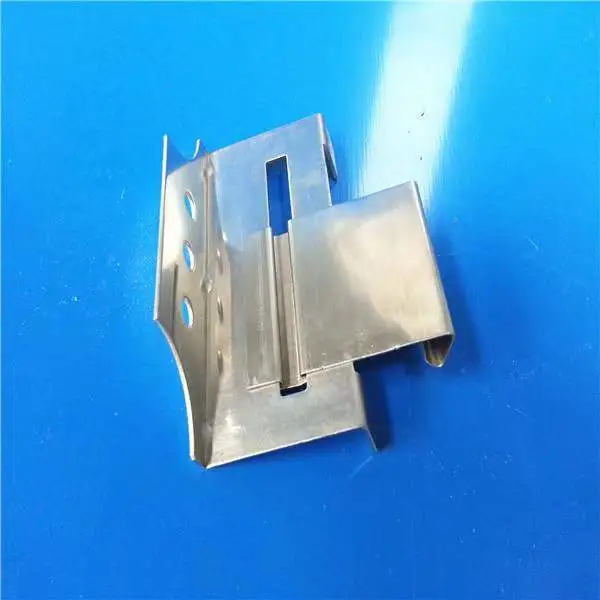

Piilotettu klipsikiinnike

Piilotetut klipsikiinnikkeet muodostavat piilotetun yhteyden rakennuspaneelien ja tukirakenteen välille. Klipsi kiinnittyy orreen tai kannattimeen kiinnitettyyn pohjaripaan pitäen paneelia ilman ruuveja paneelin pinnan läpi. Tämä lähestymistapa pitää kaikki kiinnikkeet paneelisaumojen sisällä, mikä tekee ulkopinnasta puhtaan ja poistaa paljaisiin ruuveihin ja tiivisteaineisiin liittyvät vuotoreitit. SENBO toimittaa näille pidikkeille mittatarkistuksia raon syvyyden, jalan pituuden ja materiaalin paksuuden suhteen, ja tuotantoprosessiin kuuluu säännöllinen tartuntavoiman testaus.

Materiaalit ja valmistus

Klipsit on valmistettu vakiona ruostumattomasta teräksestä 304, ja 430 ja 201 ovat saatavilla tietyille budjeteille. Kuumasinkittyä Q235B-terästä käytetään raskaampiin rakenneliittimiin. Ruostumattomasta teräksestä valmistetut pidikkeet valmistetaan kylmäpuristamalla tai leimaamalla nauhamateriaalista. Q235B-pidikkeet valmistetaan tyypillisesti kuumavalssatusta levystä, jonka paksuus on vähintään 5 mm, ja ne on muodostettu hydraulisella kylmäpuristimella lujuuden ja mittatarkkuuden ylläpitämiseksi.

Mitat ja luokitus

Klipsien sisäkorkeus määräytyy paneelin uran syvyyden mukaan. Yleiset sisäkorkeudet vaihtelevat 2,6–10 mm, jalan pituus 7,5 mm ja materiaalin paksuus 0,5–1,5 mm ruostumattomalla teräksellä. Pultin halkaisija on 12 mm ja lujuusaste vähintään 8,8. Kiinnikkeet luokitellaan käyttötarkoituksen mukaan seinäpaneelipidikkeisiin, kattopaneelipidikkeisiin ja lattiapaneelipidikkeisiin. Materiaalin mukaan ne on jaettu ruostumattomasta teräksestä valmistettuihin pidikkeisiin ja kuumasinkittyihin teräspidikkeisiin.

Tekniset tiedot

Suorituskyvyn vahvistus

1. Mekaaninen käyttäytyminen

Piilokiinnikkeiden mekaaniset vaatimukset perustuvat GB 15831:een ja siihen liittyviin alan standardeihin. Liukastumisenestotestit vaativat enintään 7,0 mm:n siirtymän 7,0 kN:n kuormituksella ja enintään 0,5 mm:n 10,0 kN:n kuormituksella. Klipsi ei saa katketa ​​25,0 kN:n jännitteellä. Vääntöjäykkyys vaatii enintään 4 asteen kulman alle 900 N·m vääntömomentin. SENBOn testaamat täysteräksiset kylmäpuristetut pidikkeet täyttävät nämä rajat.

2. Korroosionkestävyys

304 ruostumattomasta teräksestä valmistettua pidikettä on testattu suolasuihkutestillä ja ne kestävät sopivaa korroosionkestävyyttä ulkokäyttöön. Kuumasinkityissä Q235B-liittimissä on vähintään 150 g/m²:n sinkkipinnoite per puoli, mikä tarjoaa pitkäaikaisen suojan normaaleissa ilmasto-olosuhteissa. Materiaalivalinnan tulee sopia projektiympäristöön.

3. Kattosovellukset

Pystyssaumakatoissa piilokiinnikkeet pitävät paneelit tukikannattimissa ilman pintaläpivientejä. Tämä mahdollistaa kattopaneelien liikkumisen lämpölaajenemisen ja -kutistumisen myötä, samalla kun ne pysyvät kiinnitettyinä pidikkeisiin. Tuloksena on kattopinta, jossa ei ole paljaita ruuvinreikiä, mikä vähentää veden sisäänpääsyn mahdollisuutta ja parantaa pitkäaikaista vedenpitävyyttä. Piilokiinnitysmenetelmää käytetään 360°:n pystysaumajärjestelmissä suurijänteisillä teollisuuskatoilla.

4. Seinäpaneelin asennus

Seinäpaneeleissa piilotetut klipsikiinnikkeet mahdollistavat naulattoman asennuksen pitäen paneelin pinnan puhtaana. Ikkunaverhoiluasennelmissa piiloliitos peittää väripinnoitettujen paneelien leikatut reunat suojaamalla niitä suoralta sateelta ja vähentäen reunojen ruostumisriskiä. Tämä asennustapa täyttää arkkitehtoniset ulkonäkövaatimukset.

Tuotteen ominaisuudet

• Piilotettu yhteys:Kiinnikkeet jäävät paneelisauman sisäpuolelle, mikä antaa puhtaan ulkopinnan ilman paljaita ruuveja.
• Ei paneelien läpivientejä:Koska ruuvit eivät kulje paneelin läpi, vuotoreittien ja reikien korroosion riski pienenee.
• Materiaalivaihtoehdot:304 ruostumaton teräs korkeaan korroosionkestävyyteen; kuumasinkitty Q235B raskaaseen rakennekäyttöön.
• Mittojen joustavuus:Sisäkorkeudet 2,6 mm - 10 mm mahdollistavat sovituksen eri paneeliurasyvyyksiin.
• Testattu suorituskyky:Liukastumisenkestävyys, rakenteellinen eheys ja vääntöjäykkyys on tarkistettu standardirajojen mukaisesti.

Tyypilliset sovellukset

• Piiloliitännät seisoviin metallikattojärjestelmiin.
• Piilotetut kiinnikkeet metalliseinäpaneeleihin ja tiettyihin puuverhousjärjestelmiin.
• Tiivis sauma-asennus ulkoterassille, mukaan lukien käsitelty puu ja puu-muovikomposiitti.
• Piilotetut vilkkuvat pidikkeet väripinnoitetulle teräsikkunan kehyksille.

Asennus- ja käsittelyohjeet

• Varmista ennen tilaamista, että pidikkeen sisäkorkeus vastaa paneelin aukon syvyyttä.
• Käytä asennuksen aikana määritettyjä pulttien laatu- ja vääntömomenttiarvoja. Liiallinen kiristäminen voi vahingoittaa pidikettä tai paneelia.
• Vältä ruostumattomasta teräksestä valmistettujen pidikkeiden koskettamista hiiliterästyökaluihin, jotka voivat jättää rautajäämiä ja aiheuttaa pinnan ruostetta.
• Säilytä klipsiä kuivassa paikassa. Galvanoidut pidikkeet tulee pitää poissa happamista tai emäksisistä materiaaleista, jotka voivat vahingoittaa sinkkipinnoitetta.
• Tarkista pidikkeen kiinnitys asennuksen jälkeen. Paneelin tulee istua tukevasti ilman liikkumista kohtisuorassa saumaan nähden.

Laadunvalvonta ja dokumentointi

Toimittajien tulee toimittaa materiaalitodistukset ruostumattomasta teräksestä tai galvanoidusta teräksestä. Testiraportit liukastumisenkestävyydestä, rakenteellisesta eheydestä ja vääntöjäykkyydestä on oltava saatavilla, jos projekti sitä vaatii. Paikan päällä tehtävien vastaanottotarkastusten tulee varmistaa mitat, materiaalilaatu ja pinnan kunto. Suurille tilauksille voidaan testata näyteklipsit varmistaakseen sitoutumisen todelliseen paneeliprofiiliin.

Valintanäkökohdat

• Vahvista paneelin aukon mitat ja valitse vastaava pidikkeen sisäkorkeus.
• Valitse klipsimateriaali korroosioympäristön ja rakenteellisen kuormituksen perusteella.
• Varmista kattosovelluksissa, että pidikkeen etäisyys täyttää suunnittelun tuulennostovaatimukset.
• Tarkista, että pultin laatu ja koko ovat yhteensopivat tukirakenteen kanssa.
• Pyydä ruostumattomasta teräksestä valmistetut pidikkeet suolasuihkutestitiedot, jos rakennus on lähellä rannikkoa tai teollisuusalueella.

Usein kysytyt kysymykset

Kuinka valitsen oikean klipsikorkeuden?

Klipsien sisäkorkeuden on vastattava käytettävän paneelin urasyvyyttä. Mittaa paneelin aukko tai katso paneelin valmistajan tiedot. Liian korkea klipsi estää täyden kiinnittymisen, kun taas liian lyhyt klipsi voi sallia liikkeen tai irtoamisen.

Voidaanko piilotelineitä käyttää kaikkien paneelimateriaalien kanssa?

Piilotetut pidikkeet on suunniteltu paneeleille, joissa on yhteensopiva ura- tai saumaprofiili. Metallipaneelit, joissa on pystysaumat tai lukittavat reunat, toimivat hyvin. Joissakin puupohjaisissa paneeleissa voidaan käyttää myös piilotelineitä, jos ura on koneistettu oikein. Varmista aina yhteensopivuus sekä paneelin että pidikkeen toimittajilta.

Mitä eroa on ruostumattomasta teräksestä ja galvanoidusta teräksestä valmistettujen pidikkeiden välillä?

Ruostumattomasta teräksestä valmistetut pidikkeet, erityisesti 304-laatu, tarjoavat paremman korroosionkestävyyden ja ovat suositeltavia rannikko- tai kosteissa ympäristöissä. Galvanoidut teräspidikkeet ovat vahvempia ja niitä käytetään usein raskaisiin rakenneliitoksiin, mutta sinkkipinnoite ei välttämättä kestä yhtä kauan aggressiivisissa olosuhteissa. Valinta riippuu projektin ympäristöaltistumisesta ja kuormitusvaatimuksista.

Soveltuvatko piilotetut pidikkeet koville tuuleille?

Kyllä, piilotelineitä käytetään alueilla, joissa tuulet ovat kovat, erityisesti seisomakattojärjestelmissä. Klipsit on sijoitettava suunnitellun tuulikuorman mukaan ja pidikkeen materiaalin ja paksuuden tulee olla riittävä. Tuulenkohoamislaskelmat tulee tehdä tiettyä projektia varten.
