Polyuretaani sandwich-paneelit

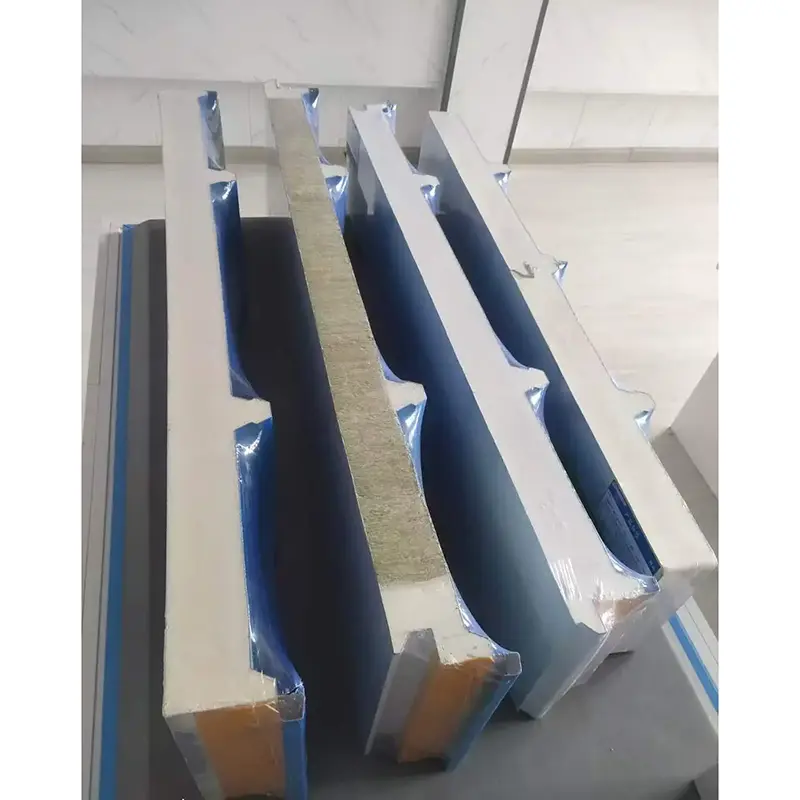

Polyuretaanisandwich-paneelit ovat jatkuvassa prosessissa valmistettuja komposiittipaneeleja. Paneeli koostuu jäykästä polyuretaanivaahtoytimestä, joka on liimattu kahden metallipinnan väliin. Päällystemateriaaleja ovat väripinnoitettu teräs, galvanoitu teräs, Al-Zn-pinnoitettu teräs tai ruostumaton teräs. Kun metallilevyt on telamuotoiltu, niiden väliin ruiskutetaan polyuretaanivaahtoainetta. Korkean lämpötilan vaahdotus ja kovettuminen luovat vahvan sidoksen ytimen ja päällysteiden välille. Tuotanto tapahtuu täysin tietokoneohjatuilla jatkuvilla linjoilla, mikä auttaa säilyttämään tasaisen sydämen tiheyden ja tasaisen tarttuvuuden.

Väripinnoitettujen teräspäällysteiden paksuus on tyypillisesti 0,4–0,8 mm. Saatavilla olevia pintapinnoitteita ovat polyesteri (PE) ja PVDF fluorihiili. Jäykän polyuretaaniytimen tiheys on 30 kg/m³ - 80 kg/m³ ja umpisolupitoisuus yli 95 % - 97 %. Ydin sisältää suuren määrän itsenäisiä suljettuja kennoja, jotka rajoittavat ilman liikettä ja vähentävät konvektiivista lämmönsiirtoa. Ytimen lämmönjohtavuus vaihtelee välillä 0,017 W/(m·K) - 0,024 W/(m·K). Samoilla energiansäästövaatimuksilla 20 mm paksu polyuretaani-sandwich-paneeli tarjoaa lämmöneristyksen, joka on verrattavissa 50 mm paksuiseen polystyreenipaneeliin.

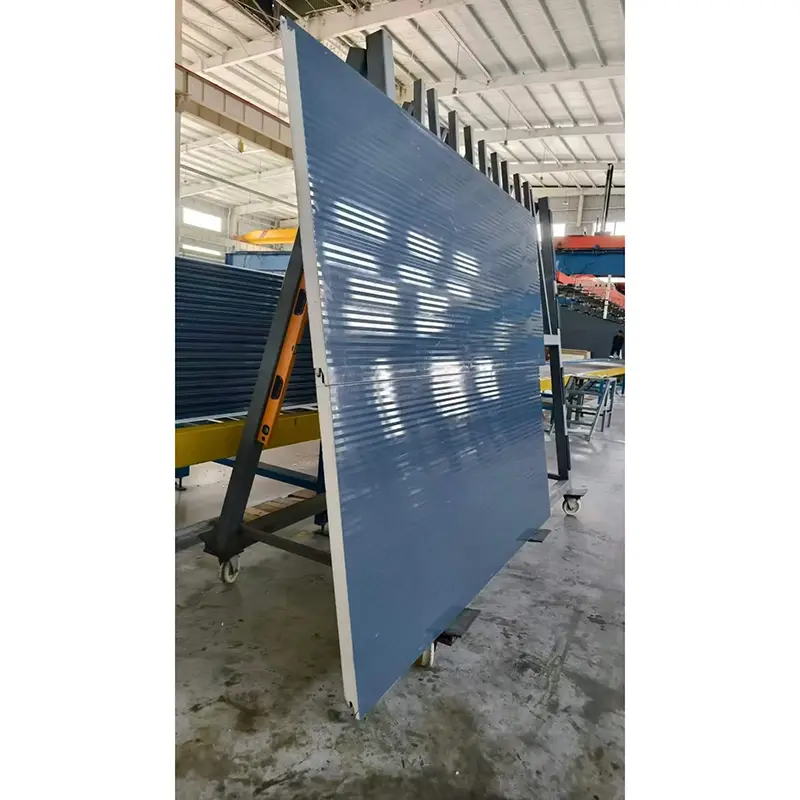

Normaali tehollinen paneelin leveys on 1000 mm. Yleiset paksuudet ovat 50 mm, 75 mm, 100 mm, 150 mm ja 200 mm, räätälöityjä. Paneeliprofiilit sisältävät litteitä, mikrouritettuja, vesiaalto- ja kolmiokuvioita, joiden avulla arkkitehdit voivat sovittaa julkisivun eri suunnitteluvaatimuksiin.

Tekniset tiedot

Suorituskykytiedot ja vahvistus

1. Lämmöneristyksen suorituskyky

Polyuretaanisandwich-paneelit tarjoavat alhaiset lämmönjohtavuusarvot verrattuna moniin muihin eristysmateriaaleihin. Seuraavan sukupolven matalan johtavuuden polyuretaanijärjestelmät voivat saavuttaa lämmönjohtavuusarvot välillä 0,017 W/(m·K) - 0,019 W/(m·K), mikä on noin 20 % parempi kuin perinteiset polyuretaanivalmisteet. Tietyllä rakennusalalla ja paneelin paksuudella matalan johtavuuden paneelien käyttö voi vähentää vuotuista energiankulutusta noin 13,6 %. Xinjiang Gangzhishengin valmistamien polyuretaanisandwich-paneelien mitattu lämmönjohtavuus on niinkin alhainen kuin 0,024 W/(m·K). Näitä paneeleja on käytetty yli sadassa projektissa, mukaan lukien Korla Guoxin Power Plant ja Xinjiang Tianshan Aluminium.

2. Palonsuoja

Näiden polyuretaanisandwich-paneelien palamisominaisuudet täyttävät luokan B1 palonestostandardin, ja happiindeksi on 30 % tai korkeampi. Polyuretaani on lämpökovettuva materiaali. Altistuessaan tulelle pinta muodostaa hiiltyneen kerroksen, ei sula eikä tuota palavia pisaroita, mikä auttaa viivästyttämään liekin leviämistä. Shanxi Xinhui Food -kylmävarastoprojekti, jonka pinta-ala on lähes 30 000 m², käyttää polyuretaanisia sandwich-paneeleja, joissa on BASF Elastopir® SBI B1 -ydinmateriaali. Tämä materiaali tarjoaa hyvän palonestokyvyn ja täyttää suuren mittakaavan kylmävarastojen paloturvallisuusvaatimukset.

3. Liiman vahvuus ja taivutuskyky

Pintalevyjen ja polyuretaaniytimen välinen sidoslujuus on vähintään 0,09 MPa. Taivutuskuormituskyky on vähintään 0,5 kN/m² taipumalla L₀/200. Jatkuva tuotantoprosessi auttaa varmistamaan turvallisen sidoksen, mikä vähentää laminoinnin tai rakkuloiden muodostumisen riskiä pitkäaikaisen käytön aikana.

4. Vedenkestävyys ja mittavakaus

Jäykän polyuretaanivaahdon umpisoluinen pitoisuus ylittää 95 % ja voi nousta 100 %:iin itsestään kuoriutuvilla alueilla. Tämä johtaa erittäin alhaiseen veden imeytymiseen ja auttaa estämään sadeveden ja kondenssiveden tunkeutumisen paneeliin. Materiaalilla on mittapysyvyyttä alle 1 %:n vaihtelulla ±30°C lämpötilan vaihteluissa, mikä vähentää lämpölaajenemisen tai -kutistumisen aiheuttamaa halkeilua. Se soveltuu ympäristöihin, joiden käyttölämpötila on -170°C - +100°C.

5. Kylmäketjuprojektin validointi

Vuonna 2025 Shanxi Xinhui Food -projektista tuli ensimmäinen Kiinassa, joka käytti kylmävarastossa matalan lämmönjohtavuuden omaavia polyuretaanisia sandwich-paneeleja. Projekti toteutettiin yhteistyössä BASF:n ja Master Cold Chainin kanssa. Se sisältää yli 50 yksittäistä tilaa, kuten 22,7 metrin täysin automatisoidun korkeavaraston, puhallus- ja vakiopakastuskammiot sekä käsittelypajat. Paneeleita käytettiin lähes 30 000 m², ja päällystysvaihtoehtoina olivat yksipuolinen ruostumaton teräs, kaksipuolinen ruostumaton teräs ja kaksipuolinen väripinnoitettu teräs. Tämä projekti tarjoaa käytännön validoinnin polyuretaanisandwich-paneelien lämmöneristyksestä ja paloturvallisuudesta erittäin alhaisen lämpötilan kylmäketjuympäristöissä.

Asennus- ja valmistusohjeet

• Käytä nostovälineitä, joissa on pehmeät nostohihnat, jotta metallipinnat eivät lommoutuisi käsittelyn aikana.
• Leikkaa paneelit hienohampaisella sahalla tai erillisellä paneelin leikkaustyökalulla ja puhdista leikatut reunat vaahtojätteiden poistamiseksi.
• Tiivistä paneelien liitokset yhteensopivalla tiivisteaineella tai tiivisteillä ilma- ja vesitiiviyden ylläpitämiseksi.
• Säilytä paneelit sisätiloissa tai kannen alla, ylhäällä maasta ja pidä ne kuivina ennen asennusta.
• Kylmäsäilytyssovelluksissa varmista, että kaikki liitokset ja läpiviennit on tiivistetty lämpösiltojen ja kosteuden pääsyn estämiseksi.

Usein kysytyt kysymykset

Mitä eroa on polyuretaanisandwich-paneelien PU- ja PIR-ytimillä?

Sekä PU (polyuretaani) että PIR (polyisosyanuraatti) ovat jäykkiä vaahtomuoviytimiä. PIR:llä on muunnettu kemiallinen rakenne, joka parantaa paloteknistä suorituskykyä ja korkeamman lämpötilan kestävyyden verrattuna tavalliseen PU:han. Sovelluksiin, joissa on tiukemmat paloturvallisuusvaatimukset, suositellaan usein PIR-ytimiä.

Voidaanko polyuretaanisia sandwich-paneeleja käyttää korkeiden rakennusten ulkoseinissä?

B1-paloluokan polyuretaanisia sandwich-paneeleja voidaan käyttää monissa rakennustyypeissä, mutta paikalliset rakennusmääräykset ja palomääräykset on tarkistettava ensin. Korkeille rakennuksille tai alueille, joilla on erityisiä paloturvallisuusvaatimuksia, tarvitaan hankekohtainen arviointi.

Kuinka valitsen oikean paneelin paksuuden kylmävarastoprojektiin?

Paneelin paksuus riippuu vaaditusta sisälämpötilasta, ympäristön olosuhteista ja energiatehokkuustavoitteista. Lämpölaskenta on suoritettava kyseiselle projektille. Yleiset paksuudet kylmäsäilytyksessä ovat 100 mm - 200 mm.

Mitä huoltoa polyuretaanisandwich-paneelit vaativat?

Säännöllinen silmämääräinen tarkastus on suositeltavaa pintavaurioiden, liitostiivistevaurioiden tai kiinnittimien korroosion tarkistamiseksi. Pinnoitettujen teräspintojen pienet naarmut tulee korjata yhteensopivalla maalilla korroosion estämiseksi. Pidä tyhjennysreitit vapaina veden kerääntymisen estämiseksi.

Laadunvarmistus ja tarkastus

Saapuvat raaka-aineet tarkastetaan jokaisen erän osalta, mukaan lukien metallipinnan paksuus, pinnoitetyyppi ja polyuretaaniraaka-aineen laatu. Tuotannon aikana seurataan sydämen tiheyttä, paneelin paksuutta ja sidoslujuutta. Valmiiden paneelien mittojen tarkkuus, pinnan laatu ja pakkaus tarkistetaan ennen toimitusta. Standardin GB/T 23932-2009 mukaiset tehdastarkastusraportit ovat saatavilla, ja kolmannen osapuolen tyyppitestiraportit voidaan toimittaa projektipyynnöstä.

Ympäristö- ja kestävyysnäkökohdat

Jotkut polyuretaanisandwich-paneelit ovat saatavilla biomassatasapainotetuilla raaka-aineilla. Esimerkiksi BASF ja Master ovat tehneet yhteistyötä Biomass Balance (BMB) -polyuretaanisandwich-paneeleissa, jotka ovat saaneet ISCC PLUS -sertifikaatin. Tämä lähestymistapa auttaa vähentämään paneelien tuotantoprosessin hiilijalanjälkeä säilyttäen samalla tuotteen suorituskyvyn. Paneelit voidaan suunnitella myös irrotettaviksi ja kierrätettäviksi käyttöiän päätyttyä, riippuen päällys- ja ydinmateriaaliyhdistelmästä.
