Sandwich-polystyreenipaneelit

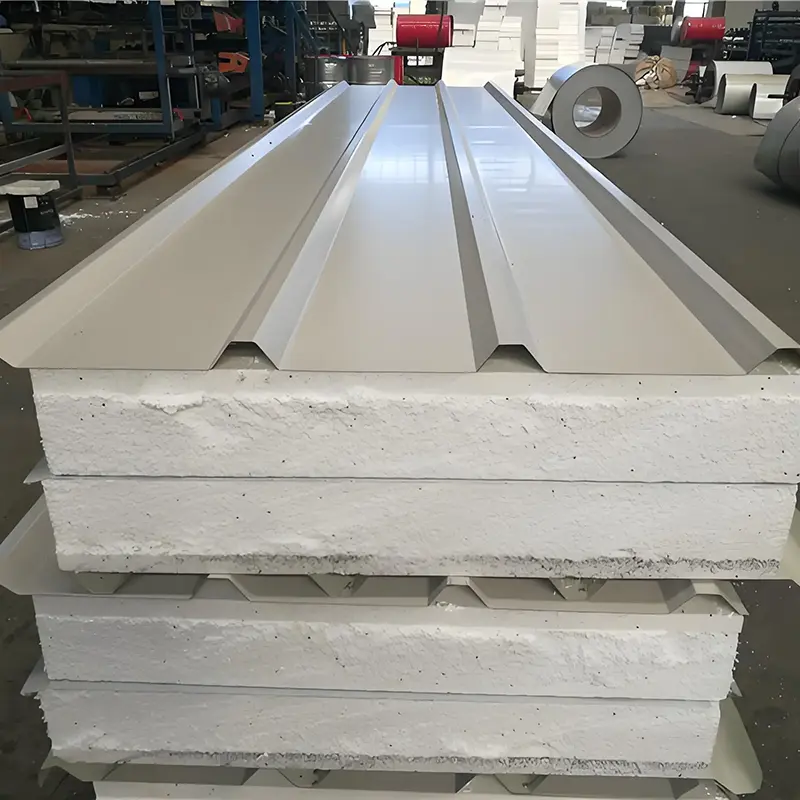

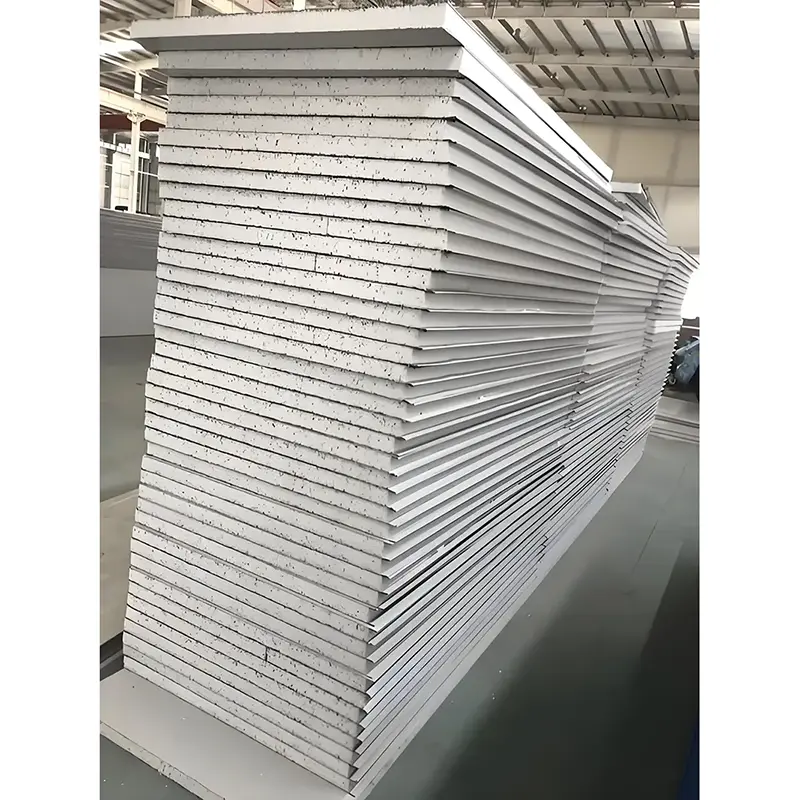

Polystyreeniset sandwich-paneelit, joita kutsutaan myös EPS-väriteräs-komposiittipaneeleiksi, koostuvat paloa hidastavasta polystyreenivaahtoytimestä, joka on liimattu kahden väripinnoitetun teräspinnan väliin. Teräspäällysteet ovat tyypillisesti 0,4-0,8 mm paksuja. Ydin on valettu polystyreenilevy. Kaksikomponenttista polyuretaaniliimaa käytetään yleisesti päällysteiden ja ytimen yhdistämiseen yhdeksi komponentiksi. Tianjin SENBO valmistaa näitä paneeleja erillisillä jatkuvatoimisilla laminointilinjoilla, joilla on talon sisäinen hallinta päällystysmateriaalin valinnassa, liiman levittämisessä ja ytimen tiheydessä tasaisen tuotteen laadun ylläpitämiseksi.

Paneeli toimii stressaantunut iho -periaatteella. Taivutettaessa metallipäällysteet kestävät veto- ja puristusvoimia, kun taas ydin siirtää leikkausjännitystä ja pitää päällykset erillään. Tämä rakenne tarjoaa paremman taivutusjäykkyyden kuin pelkän paneelin painon perusteella voitaisiin odottaa. Senbon tuotannonvalvonta kattaa ydintiheyden ja sidoslujuuden säännöllisin väliajoin, mikä auttaa varmistamaan, että rasittuneen ihon käyttäytyminen säilyy luotettavana paneelin käyttöiän ajan.

Vakiopaksuusvaihtoehdot ovat 50 mm, 75 mm, 100 mm, 150 mm, 200 mm ja 250 mm. Teholliset leveydet ovat 1150 mm tai 1200 mm. Paneeleita voidaan valmistaa jopa 12 000 mm:n pituisina, ja räätälöityjä kokoja on saatavana kuljetus- ja projektivaatimuksista riippuen.

Tekniset tiedot

Suorituskykytiedot ja vahvistus

1. Liiman vahvuus ja kuoriutumiskyky

Polystyreenisten sandwich-paneelien vähimmäissidontalujuus on 0,1 MPa. Vertailun vuoksi, polyuretaanipaneelit vaativat vähintään 0,09 MPa ja kivivillapaneelit vähintään 0,06 MPa. Kuorintatesteissä kumpaankin pintaan jäävän ydinmateriaalin tulee levittää tasaisesti ja peittää vähintään 85 % liimatusta alueesta. Tämä vaatimus auttaa varmistamaan, että pinnoitteet ja ydin toimivat yhdessä huollon aikana.

2. Lämmöneristyksen suorituskyky

EPS-ytimen lämmönjohtavuus on enintään 0,041 W/(m·K). Sen umpisolupitoisuus on lähes 100 %, mikä tarkoittaa, että materiaali sisältää suuren määrän itsenäisiä ilmataskuja, jotka vähentävät konvektiivista lämmönsiirtoa. 50 mm:n paneelin kokonaislämmönsiirtokerroin on noin 0,68 W/(m²·K) ja se painaa noin 10 kg neliömetriä kohti.

3. Mekaaniset ominaisuudet

Taivutuskuormituskyky on vähintään 0,5 kN/m, kun taipuma saavuttaa L₀/250, missä L0 on tukien välinen etäisyys. Tämä taso riittää tavallisiin rakennuskaappisovelluksiin. Sydäntiheys 18 kg/m³ tai suurempi vaikuttaa paneelin kokonaisjäykkyyteen.

4. Paloteho ja käyttörajat

GB/T 10801.1 edellyttää, että polystyreeniytimen happiindeksi on yli 30 % ja että se täyttää palavan aineen luokituksen B2. Polystyreenisandwich-paneeleja ei ole tarkoitettu rakennuksen osiin, jotka edellyttävät muodollista palonkestävyysluokitusta. Ne tulisi rajoittaa alueille, joilla paloturvallisuusvaatimukset ovat alhaiset. Kun vaaditaan nimelliskokoonpanoa, tulee määrittää paneelit, joissa on kivivilla- tai polyuretaaniytimet.

5. Äänieristys

50 mm EPS-sandwich-paneeli tarjoaa tyypillisesti noin 40 dB:n keskimääräisen äänieristyksen. Tämä taso on yleensä riittävä teollisuusrakennuksiin ja varastotiloihin, joissa kohtuullinen akustinen erotus riittää.

Tuotteen ominaisuudet

• Kevyt rakenne:50 mm:n paneeli painaa noin 10 kg/m², mikä vähentää tukirakenteen kuormitusta ja yksinkertaistaa käsittelyä kuljetuksen ja asennuksen aikana.
• Vakaa eristyskyky:EPS-ytimen lämmönjohtavuus on ≤0,041 W/(m·K) ja umpisoluinen rakenne, joka rajoittaa sisäistä ilman liikettä ja auttaa säilyttämään tasaisen lämmönvastuksen ajan mittaan.
• Korkea sidoslujuus:Teräspäällysteen ja EPS-ytimen välinen sidos ylittää 0,1 MPa, mikä on korkeampi kuin polyuretaani- ja kivivillasandwich-paneeleille määritellyt vähimmäisarvot.
• Kustannustehokkuus:Verrattuna samanpaksuisiin kivivilla- ja polyuretaanilevyihin EPS-levyillä on yleensä alhaisemmat materiaali- ja asennuskustannukset.
• Tehtaan esivalmistus:Paneelit valmistetaan mittojen mukaan valvotussa tehdasympäristössä ja kootaan paikan päällä, mikä vähentää rakennusjätteitä ja lyhentää asennusaikaa paikan päällä.

Yleiset sovellukset

• Teollisuusrakennukset ja varastot:Käytetään seinä- ja kattokoteloihin, joissa palonkestävyysvaatimukset ovat alhaiset ja kevyt, taloudellinen kuori on suositeltavampi.
• Temporary and modular structures:Soveltuu työmaatoimistoihin, elementtirakenteisiin mökkeihin ja muihin lyhytaikaisiin rakennuksiin, jotka vaativat nopeaa kokoonpanoa ja helppoa siirtoa.
• Lämpötilaohjattu varastointi:Voidaan käyttää kylmävarastoissa tai yleisissä lämpötilasäädellyissä varastoissa edellyttäen, että paloturvallisuustoimenpiteet käsitellään erikseen projektispesifikaatioiden mukaisesti.
• Kevyet liike- ja esittelyrakennukset:Käytetään myyntikeskuksissa, näyttelypaviljongeissa ja vastaavissa kevytrakenteissa, joissa suunnittelun joustavuus ja kustannusten hallinta ovat etusijalla.

Käsittely ja varastointi paikan päällä

• Nosta paneelit kangashihnoilla tai pehmustetuilla haarukoilla välttääksesi teräspintojen lommoja.
• Leikkaa paneelit hienohampaisella sahalla tai erityisellä paneeliterällä; poista vaahtohiukkaset reunoista ennen asennusta.
• Pidä paneelit loitolla avotulesta, hitsauskipinöistä ja korkean lämpötilan laitteista varastoinnin ja asennuksen aikana.
• Älä altista EPS-ytimiä orgaanisille liuottimille tai vahvoille kemikaaleille, jotka voivat liuottaa vaahdon.
• Säilytä paneelit tasaisesti tai hieman vinossa, irti maasta, vedenpitävän kannen alla ja poissa suorasta auringonvalosta.

Yleisiä kysymyksiä

Voidaanko EPS-sandwich-paneeleja käyttää asuinrakennuksissa?

Niitä käytetään yleensä rakennuksissa, joissa vaipan paloturvallisuusvaatimukset ovat alhaiset, kuten joissakin varastoissa, väliaikaisissa toimistoissa ja maatalousrakennuksissa. Käytetyissä rakennuksissa tai tiukkojen palomääräysten alaisuudessa vaaditaan yleensä paneeleja, joissa on palamaton ydin.

Mikä tekee EPS-paneelista eron polyuretaanipaneeleista?

EPS-paneelit ovat kevyempiä ja usein halvempia, mutta niiden paloluokitus B2 rajoittaa niiden käyttöä. Polyuretaanipaneelit tarjoavat paremman lämpösuorituskyvyn yksikköpaksuuskohtaisesti ja saavuttavat yleensä B1-palonsuojan. Oikea valinta riippuu palomääräyksistä, eristystavoitteista ja budjetista.

Miten EPS-paneelit tulee suojata pitkäaikaisen varastoinnin aikana?

Ne tulee pitää kuivina, peitettyinä ja poissa lämmönlähteistä. Pitkäaikainen UV-altistus voi vaikuttaa teräspinnoitteeseen ja kosteus voi päästä ytimeen, jos reunoja ei ole tiivistetty. Tarkista suojakalvo ja pakkaus säännöllisesti.

Voidaanko nämä paneelit kierrättää niiden käyttöiän päätyttyä?

Teräspäällysteet ovat kierrätettäviä. EPS-vaahtoa voidaan myös kierrättää tai käyttää raaka-aineena joissakin prosesseissa, mutta paikalliset kierrätyslaitokset ja määräykset kannattaa tarkistaa etukäteen.

Tarkastus ja laadunvalvonta

Jokaisen saapuvan teräksen ja EPS-erän paksuus, tiheys ja pinnan kunto tarkistetaan. Tuotannon valvonta kattaa paneelien mitat, liiman levittämisen ja liimauksen sakeuden. Ennen toimitusta paneelien reunan laatu, pintavauriot ja pakkauksen eheys tarkistetaan. JC/T 689-1998 mukaisia ​​raportteja voidaan toimittaa, ja ylimääräinen kolmannen osapuolen testaus on saatavilla, kun projekti sitä vaatii.

Huomioi ennen tilaamista

• Varmista, että projektin paloturvallisuusvaatimukset sallivat B2-ydinmateriaalin.
• Valitse paksuus lämpölaskelmien ja jännevälitaulukoiden perusteella arvausten sijaan.
• Tarkista, että tehollinen leveys vastaa rakennusmoduulia leikkausjätteen vähentämiseksi.
• Suunnittele saumojen tiivistys- ja viemäröintiyksityiskohdat huolellisesti, erityisesti katoille ja ulkoseinille.
• Keskustele toimituspituuksista toimittajan kanssa tarpeettomien liitosten välttämiseksi.
