Kivivillakomposiittipaneelit

Kivivillakomposiittipaneelit ovat esivalmistettuja komposiittilevyjä, jotka on luotu kiinnittämällä vahvistettuja pintamateriaaleja tai pintakerroksia kivivillalevysubstraatille. Itse substraatti on epäorgaaninen kuitutuote, joka on valmistettu raaka-aineista, kuten basaltista, gabbrosta ja dolomiitista, ja jota käsitellään korkeassa lämpötilassa sulattamalla (yli 1450 °C) ja kuiduttamalla sideaineita ja vettä hylkiviä aineita lisäämällä.

Standardin JGJ/T 350-2015 (Lämpöeristyksen ja palonkestävien komposiittipaneelien soveltamisen tekninen spesifikaatio) mukaan komposiittipaneelit luokitellaan epäorgaanisiin ja orgaanisiin tyyppeihin, ja kivivillapaneelit luokitellaan epäorgaanisten luokkaan. Ne luokitellaan edelleen painon pinta-alayksikköä kohti tyyppiin I (<20 kg/m²) ja tyyppiin II (20–30 kg/m²).

Päätuotetyypit

1. Vahvistettu pystykuituinen kivivillakomposiittilevy

Ydinmateriaali koostuu kivivillanauhoista, joiden kuidun suunta on kohtisuorassa levyn pintaan nähden. Pinta on vahvistettu joko lasikuituverkko-polymeerilaastikerroksella tai polyuretaanisementtipohjaisella rajapintakalvolla. Tärkeimmät suoritusindikaattorit on lueteltu alla olevassa taulukossa.

Suositeltavat tuotteen mitat ovat enintään 1200 mm:n pituus ja enintään 600 mm:n leveys. Sallittu paksuuspoikkeama on +2 mm / -0 mm. Polymeeripinnoitteen ydinmateriaalin pinnalla tulee olla tasainen, eikä siinä saa olla päällystämättömiä kohtia.

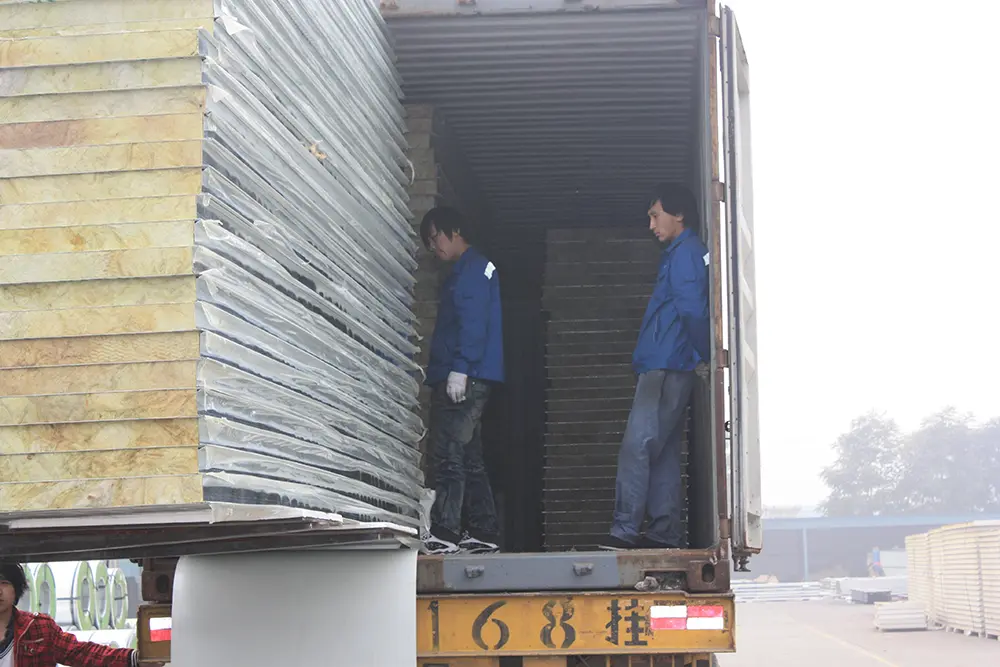

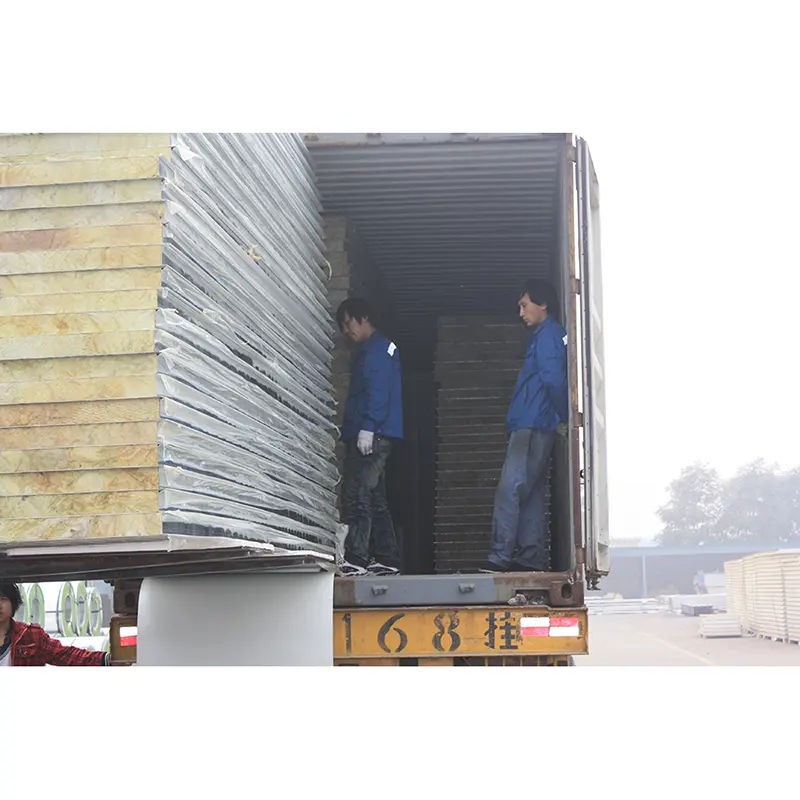

2. Metallipinnoitettu kivivillakomposiittilevy

Tämä tuote koostuu galvanoidusta teräksestä tai väripinnoitetusta teräspäällysteestä (0,4–0,8 mm paksu) ja vuorivillaytimestä, jotka on liimattu yhteen erittäin lujalla liimalla. Tavallisiin kivivillalevyihin verrattuna se tarjoaa paremman yleisen jäykkyyden ja taivutuskestävyyden. Metallipinnoite parantaa myös sään- ja iskunkestävyyttä.

3. Kevyt lasikuitupäällysteinen kivivillakomposiittilevy

Tässä tuotteessa on kevyt lasikuitupäällyste, joka on liimattu kivivillalevyn pintaan. Suunniteltu eristykseen läpinäkymättävissä verhoseinäjärjestelmissä, se kiinnitetään pohjaseinään ankkureilla ja saumatiivisteteipillä. Se tarjoaa etuja, kuten korkean rakennustehokkuuden, suhteellisen alhaiset materiaalikustannukset ja asennuksen helppouden.

Real-World Projectin validointi

1. Validointi läpinäkymättömän verhoseinän eristysprojekteissa

BBMG Star-Brand® kevyttä lasikuitupäällysteistä kivivillakomposiittilevyä käytettiin Tianjinin lentokentän talousalueella "Tianbao Jiuru Pinzhu" -kehityksen ulkoverhoseinäprojektissa. Yli 70 000 neliömetrin pinta-alaltaan tuote täytti projektin palonkestävyyden, lämmöneristyksen, lämpösuojauksen ja äänenvaimennusvaatimukset. Samantyyppistä komposiittikivivillalevyä käytettiin myös julkisivun verhoseinien eristysjärjestelmässä liikerakennuksen peruskorjausprojektissa Tianjinin keskustassa. Rakennusprosessien, kustannusten ja aikataulujen vertaileva analyysi osoitti parannuksia sekä rakentamisen laadussa että projektin hyödyissä.

2. Validointi ulkoseinien eristysjärjestelmissä

Vuorivillakomposiittilevyjä hyödyntävää ohutkipsistä ulkoseinien eristysjärjestelmää on sovellettu muun muassa Anqing Dechen Chenyunfussa ja Xuzhou Grönlannin suurnopeusjunaverkon New Cityssä. Järjestelmä koostuu kivivillakomposiittilevyistä, liima-aineista, aluslaastista, ankkureista ja alkalinkestävästä lasikuituverkosta. Sen ominaisuuksia ovat palamattomuus, myrkyllisten kaasupäästöjen puuttuminen tulelle altistumisesta, alhainen lämmönjohtavuus ja säänkestävyys sekä äänieristys- ja absorptioominaisuudet.

3. Suorituskykyisten tuotantolinjojen validointi

Harbin Institute of Technologyn (Suzhou) tutkimuslaitoksen kehittämä täysin automatisoitu digitaalinen kivivillakomposiittilevyjen tuotantolinja käyttää 3D-vahvistus- ja kapselointitekniikkaa. Tämä lähestymistapa vastaa teollisuuden haasteisiin, kuten kuitujen purkamiseen leikkauksen jälkeen, rajapintojen liimausongelmiin ja kerrosten väliseen materiaalien yhteensopivuuteen. Se mahdollistaa tarkan pystysuuntaisen vetolujuuden (yli 100 kPa) ja pinnoitteen paksuuden (1–1,5 mm:n sisällä) hallinnan.

Tärkeimmät tekniset tiedot

Kaikki alla luetellut parametrit perustuvat asiaankuuluviin kansallisiin tai alan standardeihin. Räätälöinti on saatavilla projektikohtaisten vaatimusten mukaisesti.

Tekniset ominaisuudet ja edut

1. A-luokan palonkestävyys.Paneelit on luokiteltu palamattomiksi luokkaan A GB 8624:n mukaan. Ne eivät aiheuta myrkyllisiä höyryjä tulelle altistuessaan, mikä auttaa täyttämään korkeiden ja julkisten rakennusten pakolliset paloturvallisuusvaatimukset.

2. Tehdasvalmistelun ja asennuksen tehokkuus.Paneelit esivalmistetaan valvotussa tehdasympäristössä, mikä vähentää paikan päällä tehtävän märkäkaupan tarvetta. Asennusaika voi olla lyhyempi verrattuna perinteisiin monikerroseristysjärjestelmiin. Paneelin pituuksia voidaan räätälöidä, ja tehdassidontaprosessi edistää tasaista laatua.

3. Parannettu mekaaninen suorituskyky.Komposiittirakenne parantaa iskunkestävyyttä ja leikkauskestävyyttä pintaamattomiin kivivillalevyihin verrattuna. Vahvistetut pystykuitutyypit saavuttavat pintaan nähden kohtisuorassa olevan vetolujuuden vähintään 0,10 MPa.

4. Lämmöneristyksen suorituskyky.Lämmönjohtavuusalueella 0,042–0,046 W/(m·K) paneelit tarjoavat vakaan lämmöneristyksen ja edistävät rakennuksen energiatehokkuutta oikein asennettuina.

5. Akustinen suorituskyky.Kivivillan huokoinen kuiturakenne vaimentaa ääntä, mikä auttaa vähentämään ulko- ja sisämelun siirtymistä.

Valinta- ja asennusnäkökohdat

Ulkoseinien ohutpinnoitusjärjestelmiin:Käytä vahvistettuja pystykuituisia kivivillakomposiittilevyjä, joiden pintaan nähden kohtisuorassa oleva vetolujuus on vähintään 0,10 MPa. Varmista, että valittu levytyyppi on yhteensopiva määritellyn liiman ja pohjamaalauslaastin kanssa.

Läpinäkymättömän verhoseinän eristykseen:Kevyitä lasikuitupäällysteisiä levyjä voidaan käyttää. Varmista, että ankkurointijärjestelmä ja liitostiivisteet on suunniteltu projektin tuulikuorman ja liikevaatimusten mukaisesti.

Katto- tai teollisuussovelluksiin:Metallipinnoitetut kivivillakomposiittilevyt lisäävät jäykkyyttä ja säänkestävyyttä. Varmista, että metallipinnoite ja liima sopivat odotettuun käyttölämpötilaan ja altistusolosuhteisiin.

Hankkeissa, joissa on tiukat paloturvallisuusvaatimukset:Kaikki tässä luetellut kivivillakomposiittipaneelit ovat luokan A palamattomia. Seinäkokoonpanon yleinen paloturvallisuus riippuu kuitenkin myös asennusyksityiskohdista, kiinnikkeistä ja liitoskäsittelystä.

Sovellusskenaariot

1.Ulkoiset lämpöeristyskomposiittijärjestelmät (ETICS) ohutpinnoitteella rakennusten julkisivuihin.

2.Eristyskerrokset läpinäkymättömille verhoseinille, kuten kivi- tai metalliverhoseinille.

3.Lämmöneristysvaipat teollisuuslaitosten ja julkisten rakennusten kattoihin ja seiniin.

4.Rakennusten energiatehokkuusprojektit, jotka edellyttävät paloturvallisuuden ja rakentamisen tehokkuuden yhdistelmää.

Usein kysytyt kysymykset

1. Mitä eroa on kivivillakomposiittilevyillä ja tavallisilla kivivillalevyillä?

Vakiokivivillalevyt toimitetaan tyypillisesti ilman tehtaalla levitettyä pintakerrosta, ja ne saattavat vaatia lisävahvistusta paikan päällä. Kivivillakomposiittipaneelit esivalmistetaan pintamateriaalilla (kuten polymeerilaastilla, lasikuituverkolla tai metallilevyllä), joka on jo liimattu vuorivillaytimeen. Tämä parantaa käsittelyä, mittojen vakautta ja mekaanista lujuutta ja voi yksinkertaistaa asennusta.

2. Millainen kivivillakomposiittipaneeli sopii ohutkerroksiseen ulkoseinän eristejärjestelmään?

Ohutkerroksisissa rappausjärjestelmissä suositellaan yleisesti vahvistettua pystykuituista vuorivillakomposiittilevyä. Sen pintaa vastaan ​​kohtisuorassa vetolujuuden tulee olla vähintään 0,10 MPa ja tiheyden vähintään 140 kg/m³. Varmista aina yhteensopivuus määritellyn liiman ja pohjamaalauslaastin kanssa.

3. Ovatko kivivillakomposiittilevyt palamattomia?

Kyllä, kivivillaydin on epäorgaanista materiaalia ja paneelit luokitellaan luokkaan A palamattomat GB 8624:n mukaan. Koko seinäkokoonpanon palonkestävyys riippuu kuitenkin myös päällystysmateriaalista, liimasta, kiinnikkeistä ja asennustiedoista.

4. Voidaanko paneelin mittoja mukauttaa?

Kyllä, paneelien mitat voidaan usein räätälöidä projektin vaatimusten mukaan. Vakiosuositukset ovat vahvistettujen pystykuitulevyjen enimmäispituus 1200 mm ja enimmäisleveys 600 mm. Metallipintaisilla ja kevyillä lasikuitupäällysteisillä levyillä voi olla eri kokoisia ominaisuuksia. Ota yhteyttä tekniseen tiimiimme ja kerro tarkat mitat.

5. Mitä standardeja sovelletaan kivivillakomposiittipaneeleihin?

Keskeisiä standardeja ovat GB/T 25975-2010 kivivillatuotteille, joita käytetään ulkoisessa lämmöneristeessä, ja JGJ/T 350-2015 lämmöneristys- ja palonkestävien komposiittilevyjen käyttöön. Testausmenetelmiin, joihin viitataan, kuuluvat GB/T 5480 tiheys- ja happamuuskerroin, GB/T 8811 mittastabiilisuus, GB/T 30804 vetolujuus ja GB 8624 palamiskyky.

6. Miten kivivillakomposiittilevyjä tulee varastoida ja käsitellä paikan päällä?

Paneelit tulee säilyttää tasaisesti kuivassa, katetussa paikassa suojassa suoralta auringonvalolta ja kosteudelta. Vältä pinoamista liian korkealle muodonmuutosten välttämiseksi. Käytä käsittelyn aikana asianmukaisia ​​nostolaitteita ja vältä paneelien vetämistä tai pudottamista. Noudata valmistajan asennusohjeita leikkauksessa, ankkuroinnissa ja liitoskäsittelyssä.
