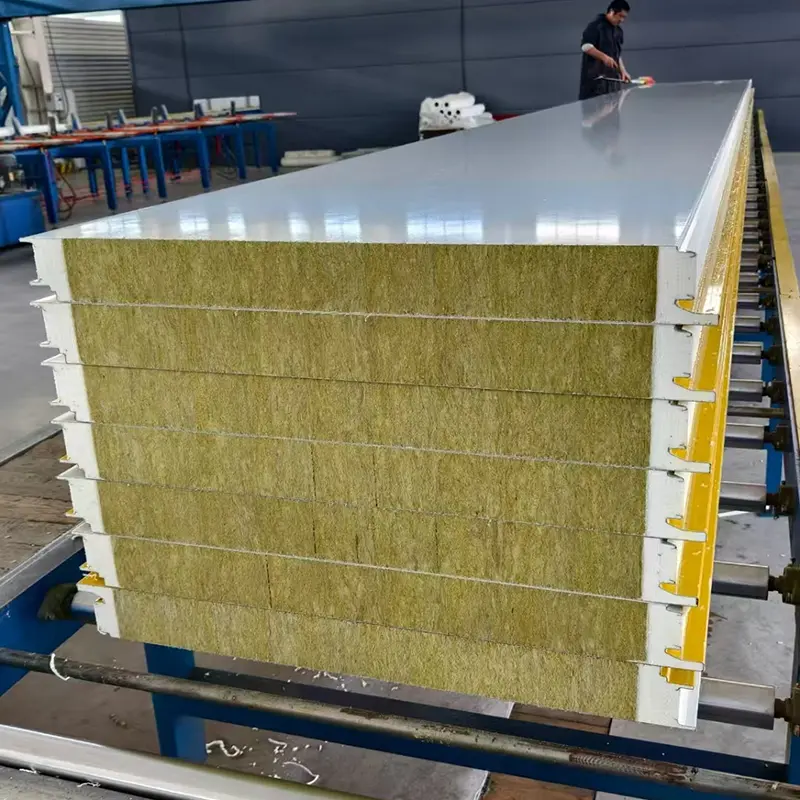

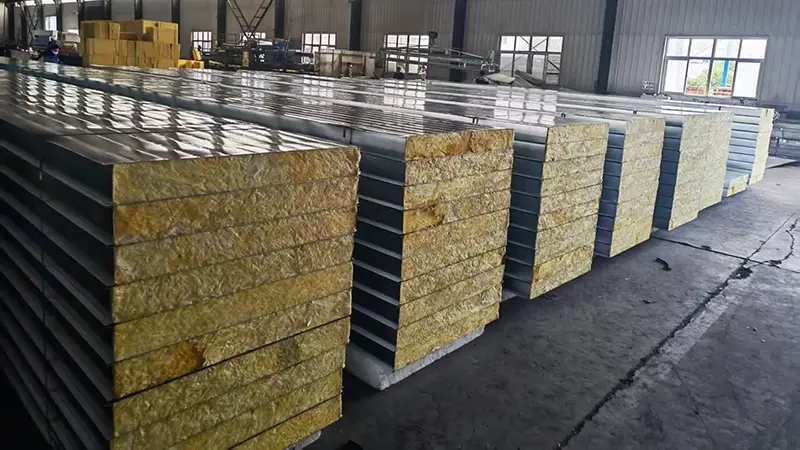

Roof Rock Wool Sandwich -paneelit, joita kutsutaan myös metallipintaisiksi komposiittipaneeleiksi, koostuvat kahdesta ohuesta metallipinnoitelevystä, jotka on liimattu kevyeen ydinmateriaaliin. Päällyslevyt ovat tyypillisesti 0,4–0,8 mm paksuja ja voivat olla galvanoitua terästä, väripinnoitettua terästä, Al-Zn-pinnoitettua terästä tai alumiiniseosta. Ydinmateriaali valitaan paloturvallisuuden, lämmöneristyksen ja budjettivaatimusten perusteella. Yleisiä ydinvaihtoehtoja ovat kivivilla, jäykkä polyuretaani (PU) ja polystyreeni (EPS). Päällykset ja ydin on liimattu liimalla muodostaen kuormitetun ihorakenteen. Metallipäällysteissä on veto- ja puristusvoimia, kun taas ydin siirtää leikkausjännitystä ja pitää päällykset erillään, mikä johtaa korkeaan taivutusjäykkyyteen suhteessa paneelin painoon.
Roof Rock Wool Sandwich-paneelit ovat yleensä 50–200 mm paksuja ja niiden tehollinen leveys on 900–1000 mm. PU-sandwich-paneelien paksuus on 30–100 mm ja tehollinen leveys 1000 mm. EPS-sandwich-paneeleja on saatavana 50 mm - 250 mm paksuina tehollisina 1150 mm tai 1200 mm leveinä. Paneelin pituus on yleensä jopa 12 000 mm, ja räätälöityjä pituuksia voidaan valmistaa projektin vaatimusten mukaan.
| Suorituskykyindikaattori | Polyuretaani (PU) ydin | Kivivillaydin | Polystyreeni (EPS) -ydin | Vakioviite |
|---|---|---|---|---|
| Ytimen tiheys | ≥30 kg/m³ | ≥100 kg/m³ | ≥18 kg/m³ | JC/T 868/869/689 |
| Lämmönjohtavuus | ≤0,027 W/(m·K) | ≤0,045 W/(m·K) | ≤0,041 W/(m·K) | Mitattu ympäristön lämpötilassa |
| Sidoksen vahvuus | ≥0,09 MPa | >0,06 MPa | >0,1 MPa | Tasopinnan ja ytimen välissä |
| Polttoteho | Luokka B1 | Luokka A (palamaton) | Luokka B2 | GB 8624 |
| Palonkestävyysluokitus | Ei määritelty | ≥60 min paksuudella ≥80 mm | Ei määritelty | Varmistettu palotesteillä |
| Taivutuskuormituskapasiteetti | ≥0.5 kN/m at L₀/200 | ≥0,5 kN/m L₀/250:ssa | ≥0,5 kN/m L₀/250:ssa | Taipumaraja |
| Yhteinen paksuus | 30-100 mm | 50-200 mm | 50-250 mm | Muokattava |
| Tehokas leveys | 1000 mm | 900-1000 mm | 1150-1200 mm | Vakioleveydet |
Paneeli käyttäytyy kuin I-palkki. Metallipäällysteet toimivat laippoina kantaen veto- ja puristusjännitystä. Ydin toimii rainana siirtäen leikkausvoimia. Ytimen paksuuden lisääminen lisää taivutusjäykkyyttä lisäämättä merkittävää painoa, koska sydämen tiheys on pieni. Kaikkien kolmen hylsyn tyypin on täytettävä vähintään 0,5 kN/m taivutuskuormitus määritetyn taipumarajan alapuolella. Kivivilla- ja EPS-paneelit testataan arvolla L₀/250, kun taas PU-paneelit testataan arvolla L₀/200.
Liiman lujuusvaatimukset vaihtelevat ydintyypin mukaan. EPS-paneelit vaativat yli 0,1 MPa:n sidoslujuuden, PU-paneelit vähintään 0,09 MPa ja vuorivillapaneelit yli 0,06 MPa. Kuorintatestauksen aikana päällykseen jäävän ydinmateriaalin tulee jakautua tasaisesti ja peittää vähintään 85 % liimatusta alueesta. Tämä vaatimus auttaa varmistamaan, että päällysteet ja ydin toimivat edelleen yhtenä kokonaisuutena.
Palokäyttäytyminen määräytyy pääasiassa ytimen mukaan. Kivivillasydämet ovat palamattomia, ja niiden palonkestävyys on vähintään 60 minuuttia, kun paksuus on 80 mm tai enemmän. PU-ytimet voivat saavuttaa luokan B1 palonsuojaluokituksen. EPS-ytimet on luokiteltu luokkaan B2 ja ne on rajoitettu alueille, joilla on alhaiset paloturvallisuusvaatimukset. Projektin palokoodien tulisi ohjata ytimen valintaa.
PU-ytimet tarjoavat alhaisimman lämmönjohtavuuden arvolla 0,027 W/(m·K) tai vähemmän, jota seuraa EPS 0,041 W/(m·K) ja kivivilla 0,045 W/(m·K). Valinnan tulee tasapainottaa eristystavoitteet, paloluokitus ja budjetti. Tietyllä eristysvaatimuksella PU-paneelit voivat olla ohuempia kuin EPS- tai kivivillapaneelit.
Kivivillaydinpaneelit sopivat rakennuksiin, joissa tarvitaan palamattomia vaippamateriaaleja, kuten teollisuuslaitoksiin, joissa on suuri palovaara, julkisiin rakennuksiin, puhdastiloihin ja alueisiin, joissa palomääräykset edellyttävät luokan A materiaaleja. Ne tarjoavat myös hyvän äänenvaimennuksen, mikä on hyödyllistä meluisissa ympäristöissä.
PU-ydinpaneelit sopivat projekteihin, joissa tarvitaan maksimaalista lämmöneristystä rajoitetulla paksuudella, kuten kylmävarastoihin, lämpötilasäädeltyihin varastoihin ja energiatehokkaisiin rakennuksiin. Niiden paloluokitus B1 tekee niistä hyväksyttäviä monissa sovelluksissa, mutta paikalliset palomääräykset on vahvistettava.
EPS-ydinpaneelit ovat taloudellinen vaihtoehto rakennuksiin, joissa paloturvallisuusvaatimukset ovat alhaiset, kuten tilapäisiin rakennuksiin, maatalousrakennuksiin ja joihinkin varastoihin. Ne tarjoavat hyvän eristyksen pienemmillä kustannuksilla, mutta niiden B2-luokitus rajoittaa käyttöä asutuilla tai korkean riskin alueilla.
Kivivilla on ainoa palamaton vaihtoehto näiden kolmen joukossa ja tarjoaa parhaan palonkestävyyden. PU voi saavuttaa B1, kun taas EPS on B2. Rakennuksissa, joissa on tiukat palomääräykset, tarvitaan yleensä kivivillaa.

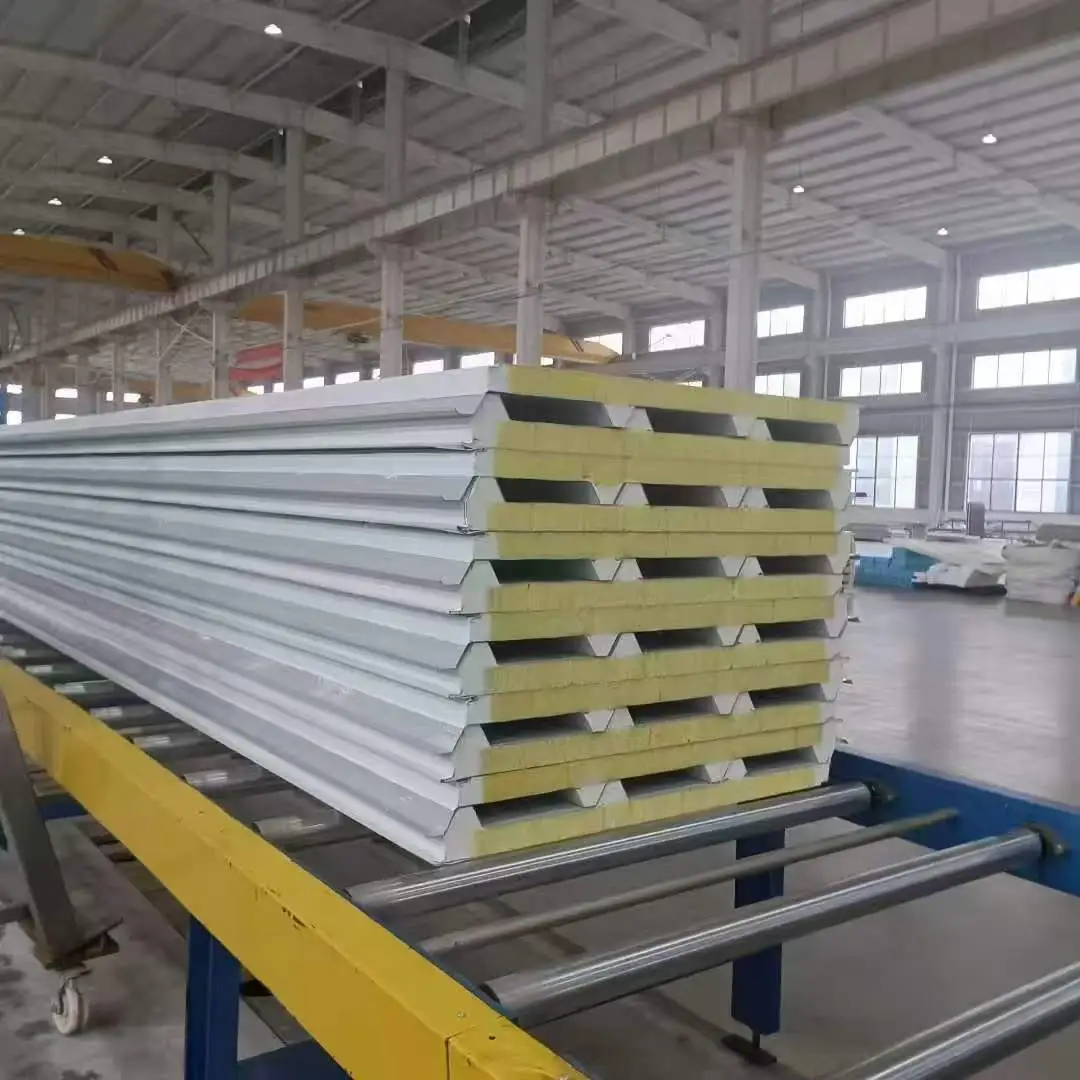

Kyllä, sandwich-paneeleja voidaan käyttää sekä seinissä että katoissa, mutta kattopaneelit saattavat vaatia lisäominaisuuksia, kuten vahvempia profiileja, parempaa vedenpoistorakennetta ja korkeampaa tuulennostovastusta. Varmista valmistajalta, että valittu paneeli täyttää katon kuormitusvaatimukset.
PU tarjoaa paremman lämmöneristyksen paksuusyksikköä kohden ja suuremman sidoslujuuden, mutta maksaa enemmän. EPS on kevyempi ja halvempi. Jos eristystavoitteet voidaan saavuttaa paksummalla EPS-paneelilla, se voi olla taloudellisempi valinta. Lämpölaskelmien tulisi ohjata päätöstä.
Asiaankuuluvia standardeja ovat JC/T 868 metallipinnoitettaville polyuretaanisandwich-paneeleille, JC/T 869 metallipinnoitettaville kivivillasandwich-paneeleille ja JC/T 689 metallipintaisille polystyreenisandwich-paneeleille. Hankkeen eritelmien ja hyväksymiskriteerien tulee viitata näihin asiakirjoihin.
