Ruostumattomasta teräksestä valmistetut puhdastilapaneelit

Ruostumattomasta teräksestä valmistetut puhdastilapaneelit, jotka tunnetaan myös puhdistuspaneeleina, ovat sandwich-rakenteisia paneeleja, jotka on valmistettu komposiittiprosessilla.SENBO Rakennusmateriaalittoimittaa nämä paneelit valvottuihin ympäristöihin lääke-, lääke-, elektroniikka- ja elintarviketeollisuudessa keskittyen materiaalien yhteensopivuuteen ja pitkän aikavälin suorituskykyyn.

Paneelit koostuvat metallipäällysteisistä materiaaleista ja toimivasta ytimestä. Päällystysvaihtoehtoja ovat väripinnoitettu teräs, ruostumaton teräs, alumiiniseos ja titaani-sinkkiseos, joiden tyypillinen paksuus on 0,4–0,8 mm. Pintapinnoitteita ovat PE (polyesteri), PVDF (fluorihiili) ja HDP (kestävä polyesteri). Pintamateriaalit on suunniteltu saavuttamaan valon heijastuskerroin 0,6–0,8, mikä auttaa ylläpitämään tasaiset valaistusolosuhteet puhdastilan sisällä.

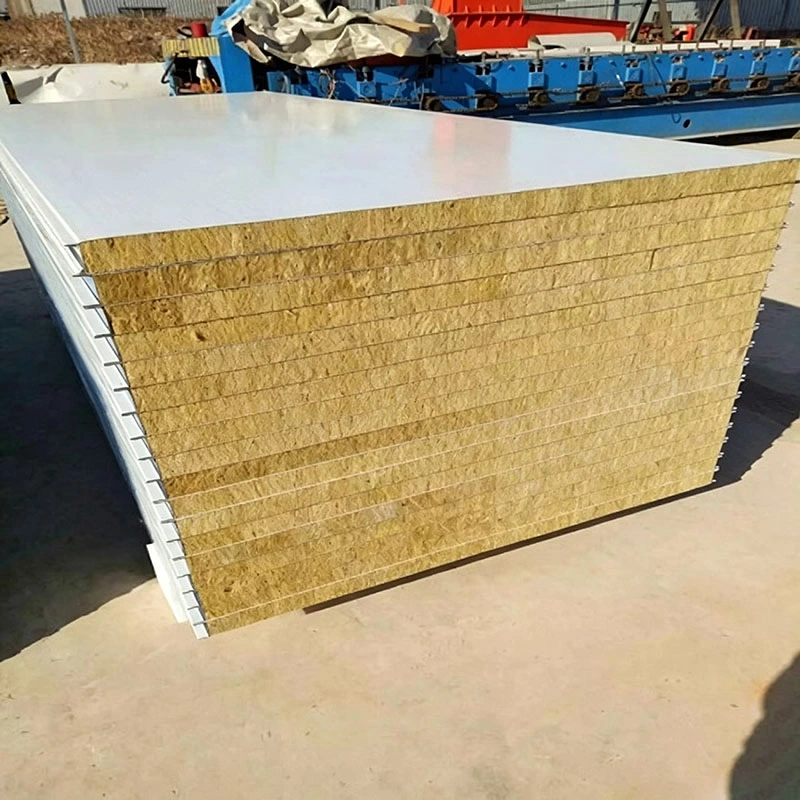

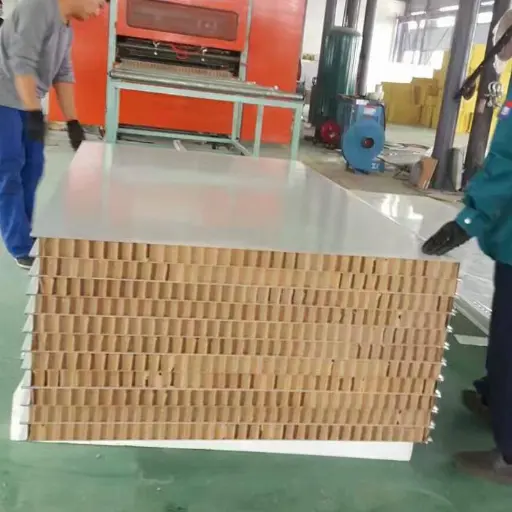

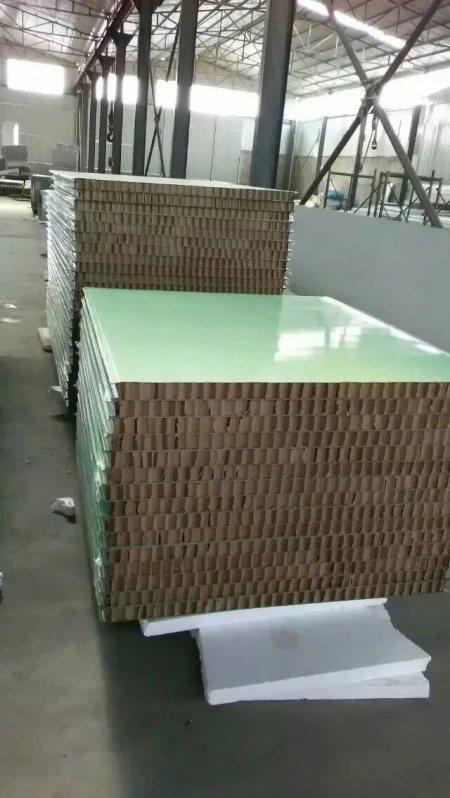

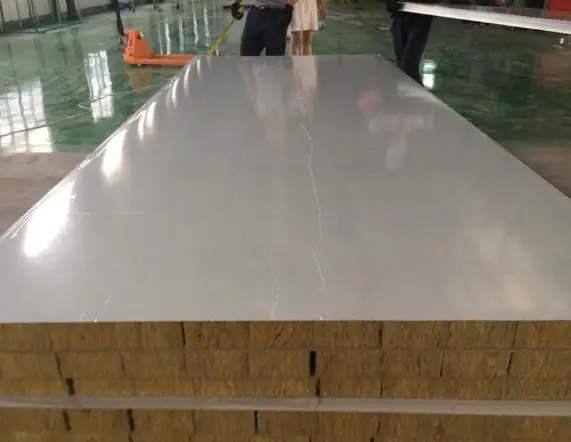

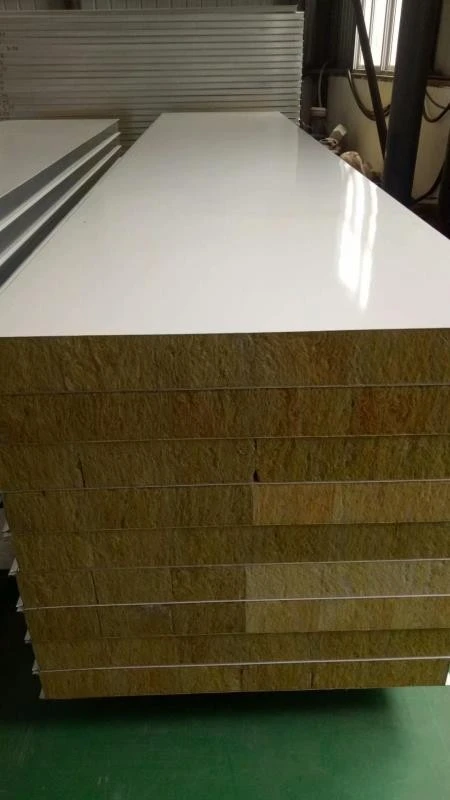

Antimikrobisesti toimivissa tuotteissa pinnoitteeseen on lisätty antimikrobisia aineita. Nämä aineet on tarkoitettu estämään tavallisten patogeenisten bakteerien, kuten Staphylococcus aureuksen, Escherichia colin ja Pseudomonas aeruginosan, kasvua. Ydinmateriaali valitaan paloluokituksen, lujuusvaatimusten ja toiminnallisten tarpeiden perusteella, ja vaihtoehtoja ovat muun muassa kivivilla, lasi-magnesiumkivivilla, alumiinikenno, paperikenno, magnesiumoksisulfaatti, piimuunneltu kivivilla ja kipsi.

Ydinmateriaalien vertailu

Seuraavassa taulukossa verrataan kolmen yleisesti käytetyn ydinmateriaalin tärkeimpiä ominaisuuksia 50 mm paksuille paneeleille. Kaikki arvot perustuvat standardilaboratoriotestien kokoonpanoihin; todellinen suorituskyky voi vaihdella paneelin rakenteen ja asennusolosuhteiden mukaan.

Palonkestoarvot viittaavat 50 mm:n paneeliin vakioseinäkokoonpanossa, joka on testattu asiaankuuluvalla palotestausmenetelmällä. Testausraportit ovat saatavilla pyynnöstä.

Mitat ja rakennemuodot

Vakiopaneelileveydet ovat 980 mm ja 1180 mm keskusliitostyypeille ja 950 mm ja 1150 mm ponttiliitostyypeille. Paksuusvaihtoehdot ovat 50 mm, 75 mm, 100 mm ja 150 mm, räätälöityjä. Seinäpaneelien pituudet vaihtelevat 100 mm - 9000 mm ja kattopaneelien pituudet 100 mm - 3500 mm.

Käytetään kahta päärakennemuotoa. Keskusliitin "laatikko"-paneeleissa on valmiiksi upotetut Z-muotoiset galvanoidut teräsreunakölit kaikilla neljällä sivulla ja ne on yhdistetty H-muotoisilla alumiiniprofiileilla. Kielekepaneeleissa käytetään uros-naaras-lukitusliitosta, joka tarjoaa tiukemman liitoksen tiivistyksen. Valinta näiden muotojen välillä riippuu vaaditusta sauman ulkonäöstä, tiivistyskyvystä ja asennusjärjestyksestä.

Suorituskykyvaatimukset eri toimialoilla

1. Farmaseuttiset puhdastilat: Katon kuormitus- ja desinfiointikestävyys

Code for Design of Pharmaceutical Cleanrooms (GB 50457-2019) mukaan väliseinäjärjestelmien on kestettävä 100 Pa:n paine-ero ja kattojärjestelmien kantokyvyn tulee olla vähintään 120 kg/m². GMP-työpajoissa ja rokotteiden tuotantolinjoissa paneelipintojen tulee kestää myös happoja, emäksiä, suolasumua ja sterilointiaineita, kuten höyrystettyä vetyperoksidia (VHP). Tämä varmistaa pitkäaikaisen kestävyyden toistuvien desinfiointiprotokollien alla.

2. Sairaalan leikkaussalit: Antimikrobiset ja sileät pinnat

Lääketieteelliset puhtaat tilat, kuten leikkaussalit ja teho-osastot, edellyttävät tiheitä, sileitä paneelipintoja tiiviisti suljetuilla liitoksilla pölyn kertymisen ja bakteerien kasvun estämiseksi. Esimerkiksi joissakin leikkaussaliprojekteissa antimikrobiset puhdastilapaneelit on määritelty tukemaan vähän mikrobista ympäristöä. Epäorgaaniset esipinnoitetut paneelit kalsiumsilikaattisubstraateilla ja polyesteripintapinnoitteilla ovat yksi vaihtoehto näihin vaativiin asetuksiin, tyypillisesti saatavana 1220×2440×6 mm levyinä.

3. Elintarvikkeiden jalostuksen puhdastilat: Hygienian noudattaminen

Elintarvikkeiden jalostuslaitosten ja keskuskeittiöiden on täytettävä standardin GB 50687-2011 mukaiset antimikrobiset ja homeentorjuntavaatimukset. Näissä ympäristöissä olevien puhdastilapaneelien tulee kestää säännöllistä puhdistusta ja auttaa ylläpitämään hygieenistä tuotantoaluetta. Sileät, ei-huokoiset pinnat yksinkertaistavat puhtaanapitoa ja vähentävät saastumisriskiä.

4. Elektroniikan puhdastilat: antistaattiset ja irrotettavat järjestelmät

Sirujen valmistus- ja näyttöpaneelilaitoksilla on erityiset antistaattiset vaatimukset GB 50472-2008:n mukaisesti. Ydintuotantoalueilla suositellaan silikonittomia, irrotettavia väliseinäjärjestelmiä, jotka mahdollistavat laitteiden pääsyn ja prosessin säädöt ilman hiukkaskontaminaatiota.

5. Laboratorioympäristöt: Kemiallinen kestävyys ja pölynhallinta

Laboratorion puhtaat vyöhykkeet vaativat seinäpinnat, jotka kestävät kemiallisia reagensseja ja pysyvät vakaina ajan myötä. Alumiiniprofiileilla yhdistetyt paneelit ja saumaton lukitusrakenne auttavat säilyttämään liitoksen eheyden ja estävät pölyn kerääntymisen. Joissakin suurissa laboratorioprojekteissa tämäntyyppisiä paneeleja on käytetty ulkoseinien verhoiluun, jossa kemikaalien kestävyys on välttämätöntä.

Teknisten tietojen yhteenveto

Seuraavat parametrit perustuvat standardituotantoon ja asiaankuuluviin testistandardeihin. Testausraportit ja todistukset ovat saatavilla pyynnöstä. Katso varsinaisesta testiraportista tietty vakioversio ja testikokoonpano.

Valmistus ja laadunvalvonta

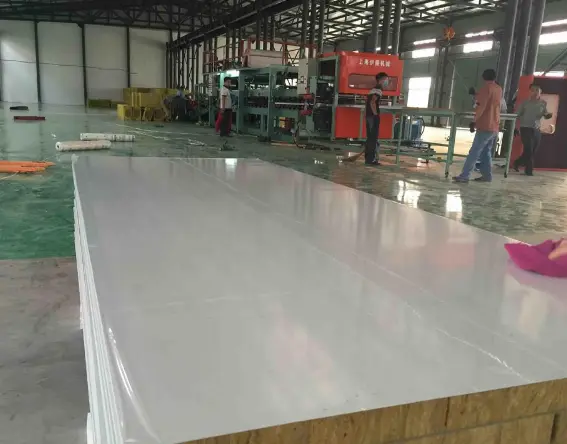

SENBO Rakennusmateriaalit valmistaa puhdastilapaneeleja automatisoiduilla tuotantolinjoilla. Valmistusprosessi sisältää metallipinnoitteen valmistelun, hylsyn leikkaamisen ja sijoittamisen, liiman levityksen, kuumapuristuksen, reunojen tiivistämisen ja lopullisen trimmauksen. Jokaisen erän mittatarkkuus, pinnan tasaisuus, sidoslujuus ja pinnoitteen laatu tarkastetaan ennen toimitusta.

Laadunvalvontatiimimme suorittaa teräskelojen ja ydinmateriaalien saapuvan materiaalitarkastuksen, laminoinnin aikana tehtävät tarkastukset sekä valmiiden paneelien lopputarkastukset. Testausraportit palamissuorituskyvystä, lämmönjohtavuudesta ja muista tärkeistä parametreista voidaan toimittaa lähetysten mukana.

Projektimääritysten tarkistuslista

Jotta voit laatia tarkan tarjouksen, anna seuraavat tiedot kyselysi yhteydessä:

1.Paneelisovellus: seinä- tai kattojärjestelmä.

2.Vaadittu paneelin paksuus ja leveys.

3.Pintamateriaali ja paksuus.

4.Ydinmateriaalien valinta (kivivilla, lasi-magnesiumkivivilla, alumiinikenno jne.).

5.Paloluokitusvaatimus (luokka A, B1 tai erityinen palonkestävyysaika).

6.Puhdastilaluokitus tai toimialastandardi (lääketeollisuus, elektroniikka, ruoka jne.).

7.Antistaattinen vaatimus (jos sellainen on).

8.Kemiallinen altistus tai desinfiointiprotokollat ​​(esim. VHP, klooripohjainen).

9.Katon kuormitusvaatimus (jos sovellettavissa).

10.Liitäntätyypin valinta: keskusliitäntä tai ponttiliitos.

11.Ovi-, ikkuna- tai avausvaatimukset.

12.Projektin sijainti ja arvioitu määrä.

Tyypilliset käyttöalueet

1.Puhtaat väliseinä- ja kattojärjestelmät biofarmaseuttisten GMP-työpajojen ja rokotteiden tuotantolinjoille.

2. Enclosure structures for hospital operating rooms, ICUs, and negative-pressure isolation wards.

3.Puhdastilat elektroniikan, puolijohteiden ja sirujen valmistukseen.

4.Kotelointijärjestelmät elintarviketeollisuuden puhdastiloihin, meijeritiloihin ja keskuskeittiöihin.

5.Laboratorion puhtaat vyöhykkeet, tarkkuusinstrumenttien valmistus ja ilmailun puhtaat ympäristöt.

Yleisiä kysymyksiä ostajilta

1. Kuinka valitsen keskiliitos- ja ponttiliitospaneelien välillä?

Keskusliitospaneelit käyttävät H-muotoisia alumiiniprofiileja ja tarjoavat tasaisen, yhtenäisen pinnan. Kieleke- ja urapaneelit käyttävät toisiinsa lukittavia reunoja, jotka tarjoavat tiukemman tiivistyksen ja ovat usein suositeltavia, kun liitoksen eheys on kriittinen. Päätös riippuu tiivistysvaatimuksista, asennusjärjestyksestä ja esteettisistä mieltymyksistä.

2. Mitä tietoja tarvitaan puhdastila-paneelin määrittämiseen tarjousta varten?

Ilmoita paneelin sovellus (seinä tai katto), paksuus, leveys, pintamateriaali, ydinmateriaali, paloluokitusvaatimus, puhdastilojen luokitus, kaikki antistaattiset tai kemialliset kestävyyden tarpeet, liitäntätyyppi ja projektin sijainti. Yksityiskohtainen tarkistuslista on yllä.

3. Miten paneelin paksuus ja sydämen tiheys vaikuttavat katon kantavuuteen?

Suurempi paneelin paksuus ja sydämen tiheys yleensä lisäävät taivutusjäykkyyttä ja kantavuutta. Lääkekattoihin vaaditaan usein vähintään 120 kg/m²:n kantavuus. Suunnittelutiimimme voi auttaa valitsemaan kokoonpanon, joka vastaa erityisiä jänne- ja kuormitusolosuhteitasi.

4. Mitä testiasiakirjoja voidaan toimittaa puhdastilapaneelien kanssa?

Voimme toimittaa testiraportteja palamiskyvystä (GB 8624), palonkestävyydestä, lämmönjohtavuudesta, taivutuskapasiteetista ja antimikrobisesta tehokkuudesta (tarvittaessa). Myös teräspäällysteiden ja ydinmateriaalien materiaalisertifikaatit ovat saatavilla. Ilmoita asiakirjavaatimukset tilauksen yhteydessä.

5. Voidaanko samaa paneelikokoonpanoa käyttää sekä seinä- että kattojärjestelmissä?

In many cases, the same panel type can be used for walls and ceilings, but the maximum length for ceiling panels is typically shorter (3500 mm) to control deflection. Ceiling panels may also require higher flexural capacity. Our technical team can confirm whether a single configuration meets both applications.
