Käsintehdyt puhdastilapaneelit

Käsintehdyt puhdastilapaneelit, jotka tunnetaan myös käsintehtyinä komposiittipaneeleina, ovat kotelomateriaaleja, jotka on tuotettu kokoamalla sisäinen kehys manuaalisesti jatkuvan tuotantolinjakäsittelyn sijaan.SENBO Rakennusmateriaalittoimittaa nämä paneelit puhdastilaprojekteihin, jotka vaativat suurta mittatarkkuutta, pinnan tasaisuutta ja tiivistä liitostiivistystä.

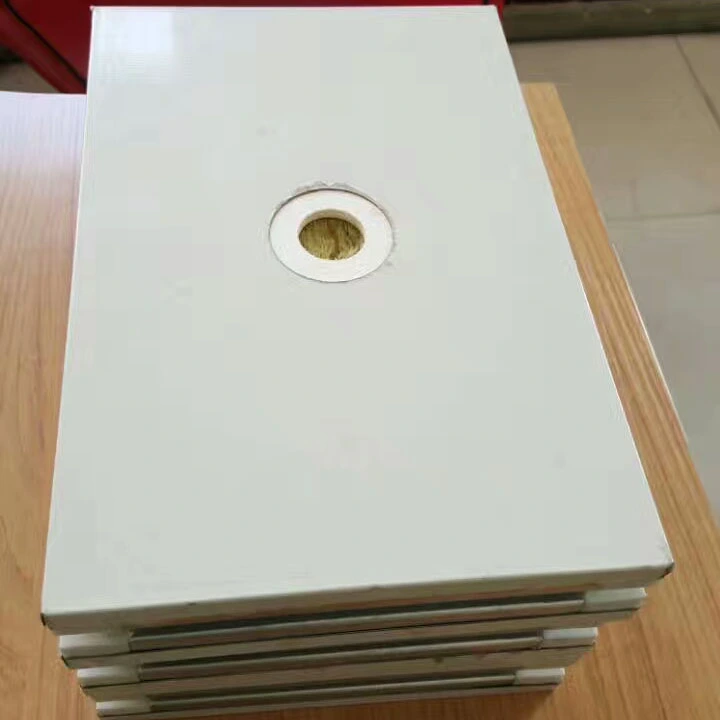

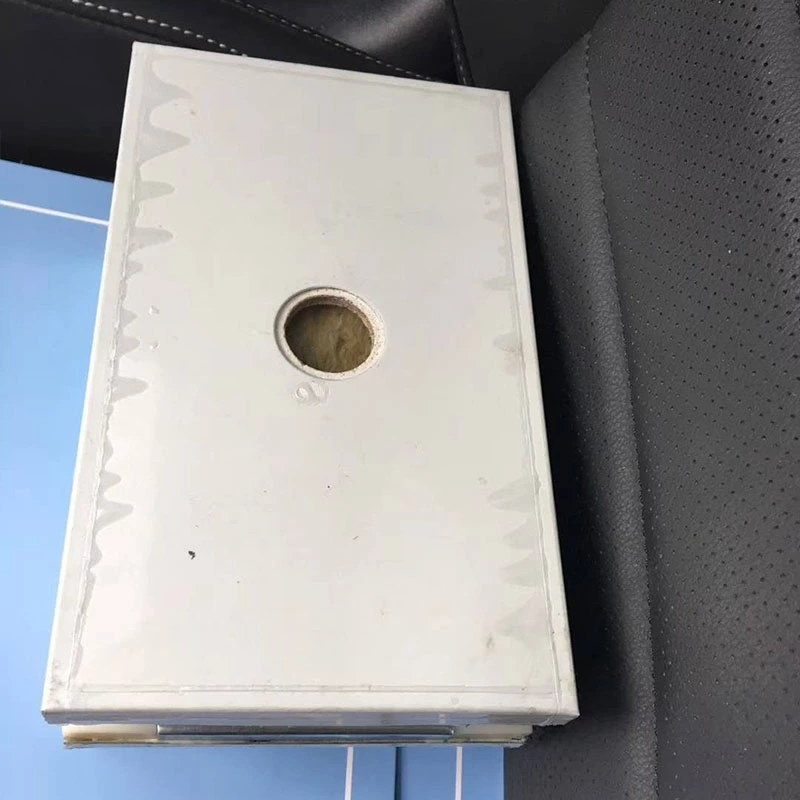

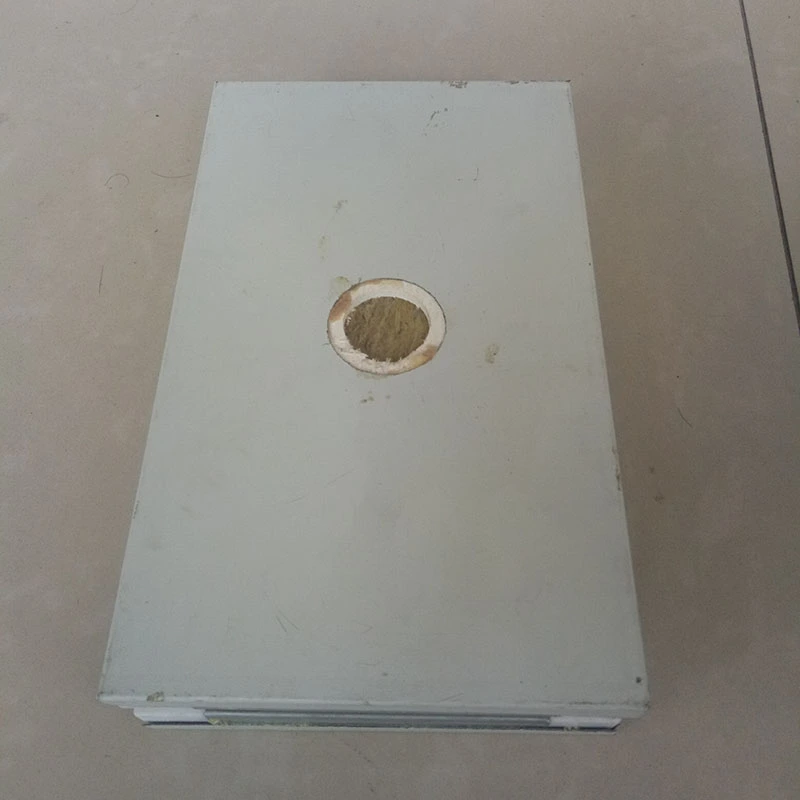

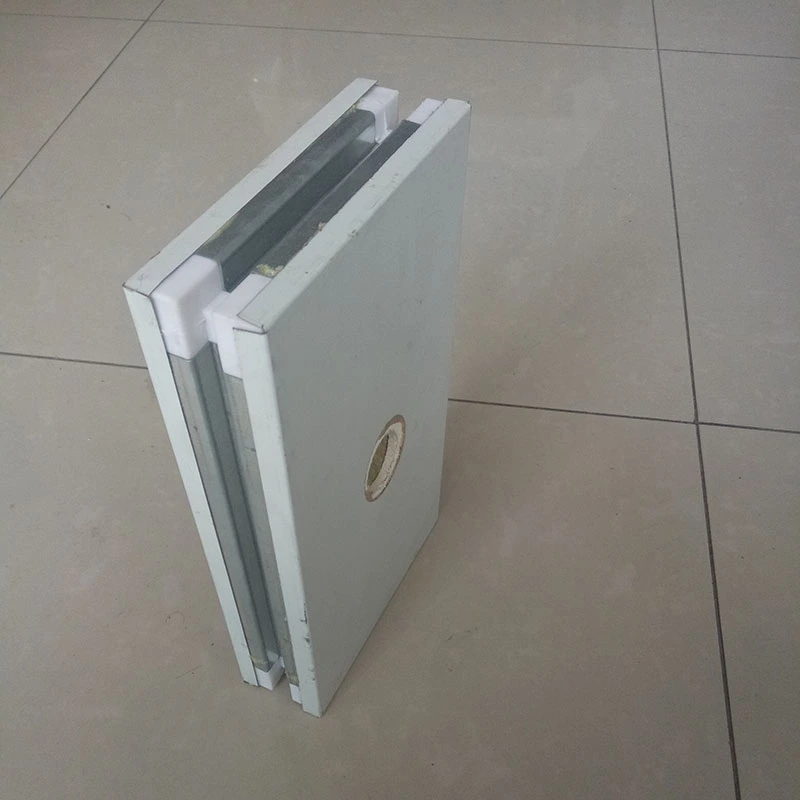

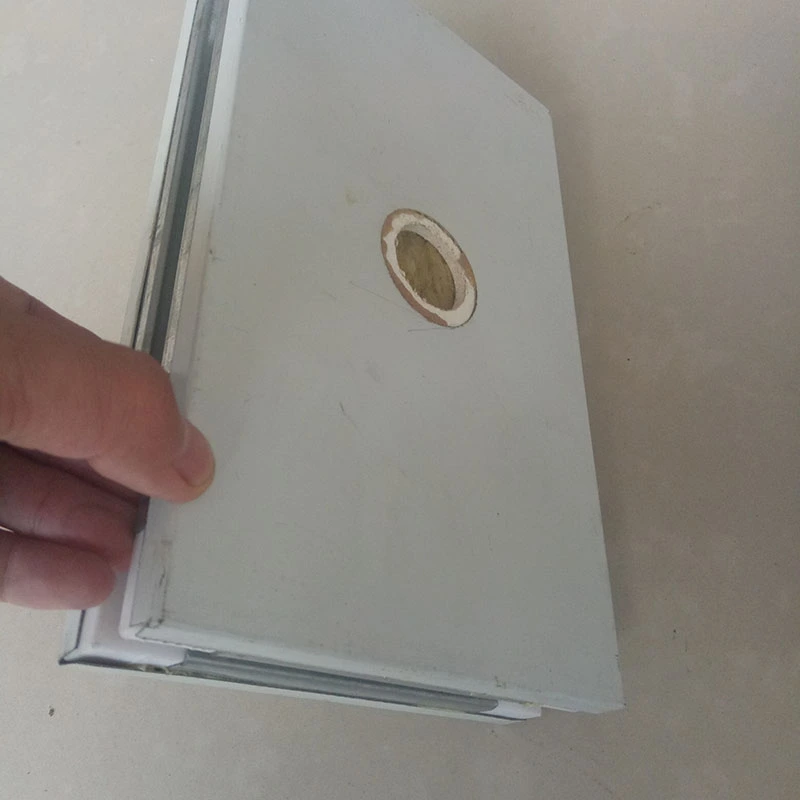

Paneeleissa on komposiittisandwich-rakenne, jonka molemmilla puolilla on puhdastilalaatuiset väripinnoitetut teräspinnat (paksuus 0,4–0,8 mm, ruostumaton teräs saatavilla pyynnöstä) ja toimiva ydinmateriaali. Kehys on tiivistetty galvanoidulla teräsnauhakehyksellä. Keskeinen ero koneellisesti valmistettuihin paneeleihin on manuaalinen kokoonpanoprosessi, joka mahdollistaa rungon kohdistuksen ja liitossovituksen tiukemman hallinnan. Tämä tekee paneelista erityisen sopivia ympäristöihin, joissa on tiukat ilmatiiviys- ja esteettiset vaatimukset.

Käytettävissä olevat ydinmateriaalit

Saatavilla on useita ydinvaihtoehtoja, joista jokainen valitaan eri paloluokituksen, lujuuden ja budjettivaatimusten mukaan.

Vuorivilla/lasimagnesium (MGO) kivivillakomposiittiydin:Käyttää hydrofobista kivivillaa (tiheys 100–140 kg/m³, lämmönjohtavuus ≤0,043 W/(m·K), hydrofobisuus ≥98 %) laminoituna yhdeltä tai molemmilta puolilta lasimagnesiumvahvisteisilla levyillä. Kaksipuolinen MGO-kokoonpano tarjoaa parhaan palonkestävyyden.

Magnesiumoksisulfaatti (MOS) ydin:Siinä on luokan A1 paloluokitus, veden imeytyminen ≤0,8 % ja korkeiden lämpötilojen kestävyys yli 1200°C. Siinä yhdistyvät palonkestävyys ja kosteudenkestävyys kevyessä profiilissa.

Silica-rock (modifioitu kivivilla) ydin:Tiheys on noin 80 kg/m³, paloluokka A ja palonkestävyys yli 1000°C.

Paperi- tai alumiinikennoydin:Kevyt ja luja, sopii sovelluksiin, joissa on omapainorajoituksia tai vaativat pinnan tasaisuusvaatimukset.

Mitat ja liitäntätavat

Paneelin paksuusvaihtoehtoja ovat 50 mm, 75 mm ja 100 mm, räätälöitävissä 30 mm - 200 mm. Vakioleveydet ovat 980 mm ja 1180 mm, ja ei-standardi leveyksiä voidaan valmistaa pyynnöstä. Seinäpaneelien pituus on jopa 6000 mm, kun taas kattopaneelien pituus on rajoitettu 3000 mm:iin.

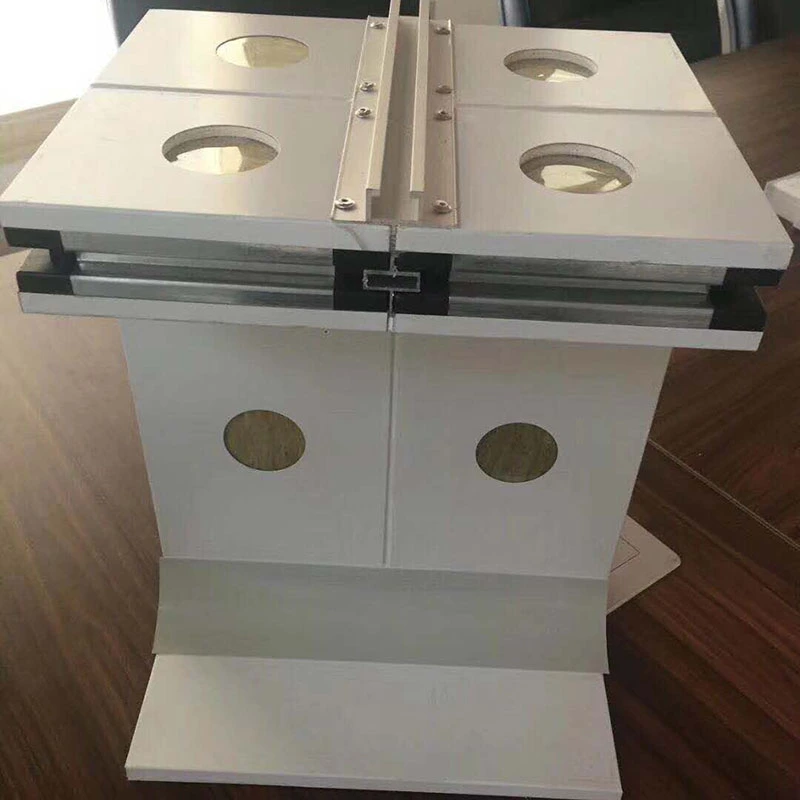

Kytkentämenetelmiä ovat H-profiili, pontti-ura-, lukitus- ja "kolme naaras-yksi uros" -nivelkokoonpanot. Valinta riippuu asennusjärjestyksestä, tiivistysvaatimuksista ja siitä, onko tulevaa purkamista odotettavissa.

Tuote on GB/T 23932-2009 (rakennusten metallipintaiset lämmöneristyssandwich-paneelit) ja JC/T 2761-2023 (puhdistustoiminnoilla varustettujen koristepaneelien puhdistustehokkuuden tekniset vaatimukset) vaatimusten mukainen.

Projektikokemus ja tulipalo

Paloturvallisuus on puhdastilasuunnittelun ydin. Riippuen ydinmateriaalista, palamiskyky voi olla luokka A tai luokka A1. Palonkestävyysrajat vaihtelevat kokoonpanon mukaan: 50 mm:n paneelit yhdellä MGO-kerroksella ja kivivillalla saavuttavat vähintään 1 tunnin; 50 mm:n paneelit kaksinkertaisilla MGO-kerroksilla saavuttavat vähintään 2 tuntia; ja 100 mm paneelit kaksinkertaisella MGO-kerroksella kestävät vähintään 4 tuntia. Magnesiumoksisulfaattipaneelit kestävät korkeita lämpötiloja, jotka ylittävät 1200 °C ilman, että niistä muodostuu myrkyllistä savua.

Yantai New Era Health Industry New Park -hankkeeseen (kokonaisinvestointi 2 miljardia RMB, pinta-ala 278 300 m²) valittiin kaksinkertaisen MGO-kivivillan käsintehdyt paneelit terveyslisätuotteiden tuotantopajaan, päivittäiseen kemikaalien tuotantopajaan ja T&K/testauskeskukseen. Kokonaiskäyttöala oli noin 26 000 m². Projektissa käytettiin 0,8 mm sinkittyä terästä kaaren muotoista kehystä ja erikoistuneita kulmajärjestelmiä. Projektidokumentaatio ja valokuvat ovat saatavilla pyynnöstä.

Rakenteellinen ja mekaaninen suorituskyky

Komposiitti MGO-vahvistuskerros ja galvanoitu teräskehys antavat näille paneeleille paremman taivutuskestävyyden ja iskunkestävyyden kuin koneellisesti valmistetut paneelit. Testaus osoittaa, että taivutuskyky on vähintään 0,5 kN/m² seinäpaneeleilla ja 1,2 kN/m² kattopaneeleilla mitattuna taipumalla L₀/250.

Pinnan tasaisuus säilyy vähintään 0,5 mm:ssä, mikä tukee puhdastilatekniikan tiukkoja viimeistelyvaatimuksia ja auttaa paneeleita pysymään tasaisina pitkäaikaisessa käytössä.

Kosteus, home ja lämpöteho

Tiheä metallipinnoite ja hydrofobinen kivivillaydin (vettä hylkivä ≥98 %) pitävät paneelit puhtaina kosteuden imeytymisestä ja homeen kasvusta korkean kosteuden puhdastiloissa. Magnesiumoksisulfaattiytimen veden absorptionopeus on 0,8 % tai vähemmän, eikä se osoita muodonmuutoksia kahdeksan tunnin veteen upotuksen jälkeen. MGO-komposiittikerros lisää kosteudenkestävyyttä ja sillä on luonnollisia antimikrobisia ominaisuuksia.

Kivivillaytimen lämmönjohtavuus vaihtelee 0,035 - 0,043 W/(m·K) ytimen tyypistä riippuen. Hydrofobinen käsittely auttaa säilyttämään vakaan eristyskyvyn vakiolämpötila- ja kosteusolosuhteissa, mikä vähentää LVI-energian kulutusta.

Irrotettavuus ja tulevaisuuden mukauttavuus

Käsin kootun rakenteen ansiosta yksittäiset paneelit voidaan poistaa ja asentaa uudelleen vahingoittumatta. Tämä on hyödyllistä, kun laitteita on siirrettävä, prosesseja mukautetaan tai alueellinen uudelleenkonfigurointi vaaditaan alkuperäisen rakentamisen jälkeen. Paneeleita voidaan myös mukauttaa kaarevilla kulmilla, upotetuilla putkilla, valmiiksi leikatuilla aukoilla ja integroiduilla ikkunoilla, mikä vähentää paikan päällä tapahtuvaa toissijaista käsittelyä ja auttaa säilyttämään puhdastilajärjestelmän yleisilmeen.

Tekniset tiedot

Seuraavat parametrit perustuvat standardituotantoon ja asiaankuuluviin testistandardeihin. Testausraportit ovat saatavilla pyynnöstä.

Valintanäkökohdat sovelluksen mukaan

Farmaseuttisille GMP-työpajoille ja rokotteiden tuotantolinjoille:Tupla-MGO-kivivillalevyt, joiden paksuus on 100 mm, on usein määritelty paloalueille, joissa vaaditaan 4 tunnin luokitus. Varmista, että ydinmateriaali ja pinnoite täyttävät projektin puhdistettavuus ja desinfiointi yhteensopivuusvaatimukset.

Elektroniikka- ja puolijohdepuhdistustilat:Kevyitä ytimiä, kuten alumiinikennoa, voidaan harkita, jos omapaino on huolenaihe. Varmista, että paneelin tasaisuus täyttää laminaarisen ilmavirran tasaisuuden vaatimukset.

Ruoankäsittelytiloihin, joissa on korkea kosteus:MOS-ytimet tarjoavat alhaisen veden imeytymisen ja luonnollisia antimikrobisia ominaisuuksia. Yhdistä ruostumattomasta teräksestä valmistettujen päällysteiden kanssa alueilla, joilla pestään usein.

Tilat, jotka voidaan määrittää uudelleen:Valitse irrotettavuutta tukeva liitäntätapa, kuten H-profiili tai lukitusliitokset. Tämä vähentää tulevia kunnostuskustannuksia ja minimoi seisokkeja asettelumuutosten aikana.

Tyypilliset sovellukset

1.Erittäin paloturvalliset puhdastilakotelot biofarmaseuttisten GMP-työpajojen, rokotteiden tuotantolinjojen ja biologisten laboratorioiden käyttöön.

2.Sairaalan leikkaussalit, teho-osastot ja lääkealan tutkimus- ja kehityslaboratoriot.

3.Elektroniikan ja puolijohteiden puhdastilat, siruvalmistuslaitokset ja tarkkuusinstrumenttipajat.

4.Kotelot elintarviketeollisuuden puhdastiloihin, meijerituotantotiloihin ja keskuskeittiöihin.

5.Puhdastilat uuden energian litiumakkujen ja aurinkosähkömoduulien valmistukseen.

Usein kysytyt kysymykset

1. Mikä on käsintehtyjen paneelien tärkein etu koneellisesti valmistettuihin puhdastilapaneeleihin verrattuna?

Käsintehdyt paneelit tarjoavat tiukemman hallinnan rungon sisäiseen kohdistukseen ja liitossovitukseen, mikä johtaa parempaan pinnan tasaisuuteen ja yleiseen jäykkyyteen. Ne on usein määritelty korkealuokkaisiin puhdastiloihin, joissa ilmatiiviys ja kantavuus ovat kriittisiä. Koneella valmistetut paneelit ovat taloudellisempia ja saattavat riittää vakiosovelluksiin.

2. Mikä ydinmateriaali minun pitäisi valita 4 tunnin paloturvalliseksi seinäksi?

4 tunnin paloluokitukseen suositellaan 100 mm paksua paneelia, jossa on kaksipuoliset magnesiumoksidilevyt ja kivivillaydin. Tämä on testattu 4 tunnin rajaan asti. Varmista projektin paloturvallisuusinsinööriltä, ​​että määritetty kokoonpano täyttää paikalliset vaatimukset.

3. Voidaanko käsintehdyt paneelit purkaa ja käyttää uudelleen?

Kyllä. Irrotettavan rakenteen ansiosta yksittäiset paneelit voidaan irrottaa ja asentaa uudelleen vahingoittumatta. Tämä on erityisen hyödyllistä puhdastiloissa, joissa laitteiden asettelut muuttuvat tai joissa on tarkoitus laajentaa toimintaa tulevaisuudessa. Kytkentätavan valinta vaikuttaa purkamisen helppouteen.

4. Miten MOS-ytimet verrataan kivivillaytimiin kosteudenkestävyyden suhteen?

Molemmat ytimet ovat kosteudenkestäviä. MOS-ytimien vedenabsorptioaste on 0,8 % tai vähemmän, eivätkä ne muutu muotoaan pitkäaikaisen upotuksen jälkeen. Vuorivillasydämet luottavat hydrofobiseen käsittelyyn saavuttaakseen vähintään 98 prosentin vettä hylkivän tason. Erittäin kosteisiin ympäristöihin MOS voi olla parempi valinta; useimmissa puhdastilasovelluksissa kumpi tahansa ydin toimii hyvin, kun se on kunnolla suljettu.

5. Mitä mukautusvaihtoehtoja käsintehdyille paneeleille on saatavilla?

Räätälöinti sisältää standardista poikkeavat paksuudet (30–200 mm), erikoisleveydet, kaarevat kulmat, upotetut putket, valmiiksi leikatut aukot ja integroidut ikkunat. Nämä vaihtoehdot auttavat vähentämään paikan päällä tapahtuvaa toissijaista käsittelyä ja ylläpitämään puhdastilan visuaalista yhtenäisyyttä. Räätälöityjä tilauksia koskevat vähimmäismäärät ja pidennetyt toimitusajat.
