Puhdastilan alumiinitarvikkeet

Puhdastilaalumiinitarvikkeet, jotka tunnetaan myös nimellä puhdastilan alumiiniprofiilit, ovat erikoiskomponentteja, jotka on suunniteltu valvotun ympäristön kotelointijärjestelmiin.SENBO Rakennusmateriaalittoimittaa nämä profiilit osana puhdastilapaneeli- ja lisävarustevalikoimaansa keskittyen mittatarkkuuteen, pinnan puhtauteen ja modulaariseen yhteensopivuuteen.

Profiilit valmistetaan 6063-T5 alumiini-magnesium-pii-seoksesta korkean lämpötilan ekstruusiota käyttäen. Pintakäsittelyjä ovat anodisointi, elektroforeettinen pinnoite ja jauhemaalaus, jotka on valittu korroosionkestävyyden ja sileän, pölyämättömän viimeistelyn vuoksi. Vakioprofiilin pituus on 6 metriä kappaletta kohden, saatavilla on mukautettuja leikkaus- ja ei-standarditietoja.

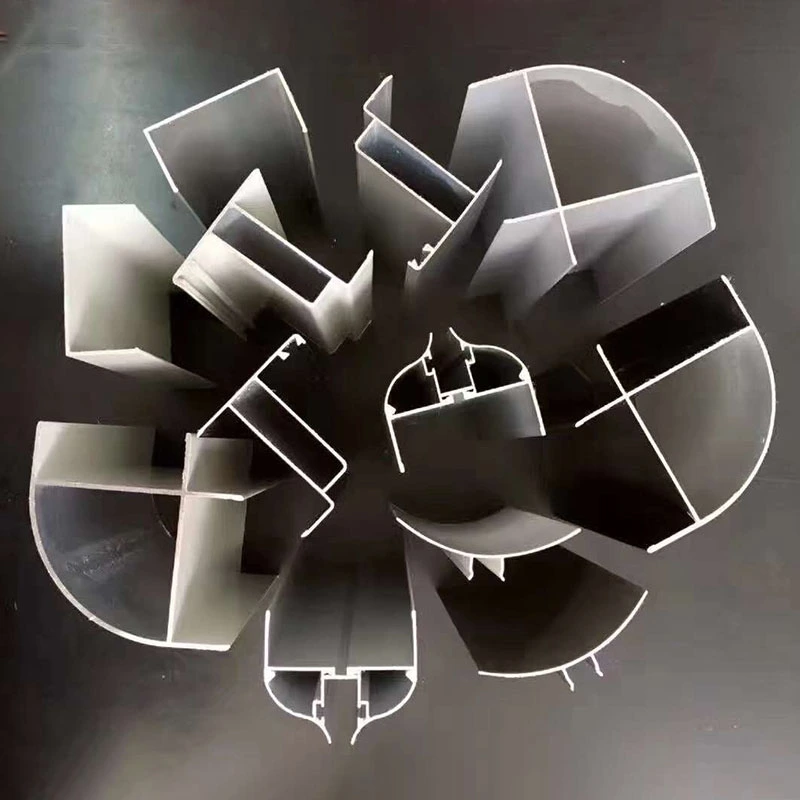

Toiminnallisesti tuotesarja kattaa neljä pääkategoriaa: runkoliitosprofiilit (I-profiilit, H-profiilit, T-profiilit), tiivistys- ja viimeistelyprofiilit (U-kanavat, kulmaprofiilit, sisä- ja ulkosädeprofiilit), ovi- ja ikkunaprofiilit (ovenkarmit, ovilehtiprofiilit, ikkunankarmit) ja kattoripustusprofiilit (FFU-palkit, T-winamsen köilit).

Materiaali ja pintakäsittely

Pohjamateriaali on 6063-T5 alumiiniseos, joka tarjoaa hyvän lujuuden, sitkeyden ja korroosionkestävyyden tasapainon. Vetolujuus vaihtelee 150 - 350 MPa. Anodisointi tuottaa kovan, kulutusta kestävän pinnan, joka on helppo puhdistaa ja joka ei irtoa hiukkasia. Jauhemaalaus tarjoaa kestävän pinnan, joka on saatavana useissa eri väreissä, kun taas elektroforeettinen pinnoite tarjoaa tasaisen peiton jopa monimutkaisilla profiileilla.

Kaikki pintakäsittelyt on suunniteltu täyttämään puhdastilojen vaatimukset alhaisen hiukkasmuodostuksen ja yleisten desinfiointiaineiden kestävyyden vuoksi. Alumiiniseos itsessään on myrkytön, hajuton ja kestää kosteutta ja homeen kasvua, mikä on osoitettu pitkäaikaisella käytöllä elektroniikka-, lääke- ja elintarviketeollisuuden puhdastiloissa.

Mittastandardit ja tuotevalikoima

Seuraavassa taulukossa on alan standardeista ja toimittajien tuotetiedoista koottu yleisten profiililuokkien edustavat tekniset tiedot.

Suorituskyky oikeissa asennuksissa

1. Modulaarinen yhteensopivuus ja mittatoleranssi

Puhdastilaalumiinitarvikkeet on suunniteltu modulaarisen konseptin ympärille, ja niissä on yleiset tekniset tiedot, kuten 40-, 50- ja 75-sarjat. Liitäntärakojen leveydet ja reikien etäisyydet noudattavat alan standardimittoja, ja raon leveystoleransseja säädetään tyypillisesti ±0,2 mm:n sisällä. Tämä varmistaa nopean ja tiiviin asennuksen eri komponenttien välillä. Tehdasasennuksen tarkastus sisältää liitosten tiiviyden, mittojen yhteensopivuuden ja tiivisterakenteiden yhteensopivuuden tarkistuksen, jotta profiilit eivät häiritse tai kohdistu väärin asennuksen jälkeen.

2. Sädekulman muotoilu puhdistettavaksi

Ympäristöissä, joissa on tiukat puhtausvaatimukset, kuten puolijohdepuhdashuoneet ja lääketeollisuuden GMP-työpajat, seinästä seinään ja seinästä kattoon liitokset viimeistellään alumiiniseospäällysteellä, jonka säde on 50 mm (R50). Kaareva profiili eliminoi 90 asteen kulmat, mikä vähentää pölyn kertymistä ja yksinkertaistaa puhdistusta ja desinfiointia. Tasainen siirtymä minimoi myös ilmavirran turbulenssia, mikä auttaa säilyttämään yksisuuntaisen laminaarisen ilmavirran kriittisillä alueilla. Kulmakomponentit kiinnitetään seinäpaneeleihin sokeilla niiteillä, mikä mahdollistaa nopean asennuksen ilman hitsaukseen liittyvää hiukkaslikaisuutta.

3. Grid Ceiling System FFU-tukeen

FFU (Fan Filter Unit) -ristikkokehys on puhdastila-kattojärjestelmän ensisijainen rakenteellinen tuki. Se käyttää erittäin lujia T-muotoisia alumiiniseosprofiileja, jotka on koottu standardoiduilla liittimillä (kaksisuuntainen, kolmisuuntainen, nelisuuntainen jne.). 6063-T5 metalliseos pitää järjestelmän kevyenä mutta vahvana, ja profiilin poikkileikkaus sisältää omistetut kanavat hyötyreititystä varten. Liittimet on galvanoitu korroosionkestävyyden vuoksi. Vakioverkkomoduulien sisäinen aukko on 1180×580 mm, mikä vastaa FFU-asennusvaatimuksia.

Jousitusjärjestelmä sisältää 30 %:n turvamarginaalin kantokyvylle. Ripustimen etäisyys säilyy 1200 mm:n sisällä ja rungon vaaitus toleranssi on alle 1 mm/metri. Perinteisiin hitsattuihin kehyksiin verrattuna tämä esiasennettu lähestymistapa lyhentää rakennusaikaa yli 30 % ja parantaa myöhemmän huollon tehokkuutta 50 %.

4. Pinnan puhtaus ja tiivistyskyky

Anodisoinnin tai jauhemaalauksen jälkeen näiden profiilien pinnat ovat sileät, jäysteettömiä ja pölykiinnitystä kestäviä. Esisuunnitellut urat mahdollistavat ei-metallisten komponenttien, kuten tiivisteliuskojen, PVC-kansien ja muovisten kulmasuojien asentamisen, mikä parantaa pölytiiviyttä ja ilmatiiviyttä. Alumiiniseosmateriaali itsessään on myrkytön, hajuton, korroosionkestävä ja kosteudenkestävä, ja se on todistetusti pitkäaikainen puhdastilaympäristöissä useilla teollisuudenaloilla.

Toiminnalliset ominaisuudet

1. Luotettavat materiaaliominaisuudet.6063-T5 alumiiniseos tarjoaa tasaisen koostumuksen ja 150–350 MPa:n vetolujuuden. Suunniteltu käyttöikä on vähintään 15 vuotta normaaleissa puhdastilaolosuhteissa.

2. Tarkat toleranssit tiiviille kokoonpanolle.Raon leveyden toleranssi säilyy ±0,2 mm:n sisällä. Modulaarinen rakenne ja standardoidut liitännät varmistavat tiukan yhteensopivuuden täydentävien materiaalien, kuten puhdastilapaneelien ja tiivisteliuskojen, kanssa.

3. Sileä, pölyämätön pinta.Pintakäsittelyt, mukaan lukien anodisointi, elektroforeesi ja jauhemaalaus, tuottavat sileän, ei-huokoisen pinnan, joka on korroosionkestävä ja helppo puhdistaa. Tämä täyttää puhtaan huoneen vaatimukset alhaisen hiukkaspäästön osalta.

4. Kattava tuotevalikoima.Sarjaan kuuluvat kanavaprofiilit, kulmaprofiilit, sädekulmaprofiilit, ovi- ja ikkunakarmit sekä FFU-ristikkojärjestelmät. Tilauksesta voidaan valmistaa mittoja ja erikoismuotoja.

5. Modulaarinen kokoonpano ja uudelleenkäyttö.Profiilit kootaan ruuviliitoksilla ja niiteillä, mikä eliminoi hitsauksen tarpeen. Tämä mahdollistaa nopean asennuksen, purkamisen ja uudelleenkäytön, kun asettelua muutetaan.

Asennus- ja yhteensopivuushuomautuksia

Seinäpaneeliliitännät:I-palkki- ja H-palkkiprofiileja käytetään väliliittiminä paneelien välillä. Varmista ennen asennusta, että profiiliraon leveys vastaa paneelin reunan paksuutta. Kiristä kiinnittimet tasaisesti välttääksesi rakoja.

Kulmien viimeistelyyn:Käytä R50-sädeprofiileja tai suurempia profiileja seinästä seinään ja seinästä kattoon liitoksissa pölylukon poistamiseksi. Sokkoniittejä suositellaan ruuvien päälle puhtaamman ulkonäön ja hiukkaspitoisuuden vähentämiseksi.

FFU-verkkokatot:Varmista, että ripustimen etäisyys ei ylitä 1200 mm ja että runko on vaakatasossa 1 mm per metri. Ristikon aukko 1180×580 mm on vakiona FFU-moduuleille, mutta myös mukautettuja kokoja voidaan ottaa mukaan.

Ovien ja ikkunoiden karmeille:Valitse puhdastilan paneelin paksuutta vastaavat profiilit. Varmista, että tiivisteura on yhteensopiva aiotun tiivisteen tai tiivisteaineen kanssa. Tarkista asennuksen jälkeen, että ovi tai ikkuna toimii sujuvasti ilman sitomista.

Missä näitä profiileja käytetään

1.Elektroniikka ja puolijohdepuhdastilat: seinäpaneelien ja kattojen sekä FFU-ristikkokattojärjestelmien liitäntä ja kiinnitys.

2.Biofarmaseuttiset GMP-tilat: R50-säteiset kulmaprofiilit sisä- ja ulkokulmien tiivistämiseen, poistaen pölyä sitovat kuolleet alueet.

3.Sairaalan leikkaussalit ja teho-osastot: ovi- ja ikkunakarmien asennus sekä ilmatiiviit tiivistyssovellukset.

4.Elintarviketeollisuuden puhdastilat: puhdastilojen paneeliliitännät, lattiakanavien tiivistys ja kattoritiläasennus.

5.Laboratorion puhtaat vyöhykkeet: rungon kokoaminen, sähköjohtojen integrointi ja tiivistys.

Usein kysytyt kysymykset

1. Mitä pintakäsittelyä suositellaan lääkkeiden puhdastiloihin?

Farmaseuttisissa GMP-laitoksissa käytetään yleisesti anodisoituja tai jauhemaalattuja pintakäsittelyjä, koska ne ovat ei-huokoisia, helppo puhdistaa ja kestävät yleisiä desinfiointiaineita. Elektroforeettinen pinnoite voidaan määrittää monimutkaisille profiileille, joissa tasainen peitto on välttämätöntä.

2. How are radius corner profiles installed without welding?

Säteiset kulmaprofiilit kiinnitetään yleensä sokeilla niiteillä. Tämä menetelmä tarjoaa turvallisen liitännän välttäen samalla hitsaukseen liittyvää lämpöä, höyryjä ja hiukkaskontaminaatiota. Niitit asennetaan sisäpuolelta jättäen sileän ulkopinnan, joka on helppo puhdistaa.

3. Voidaanko mukautettuja profiilipituuksia toimittaa?

Kyllä. Vakiopituus on 6 metriä, mutta profiilit voidaan leikata haluttuun pituuteen tehtaalla. Epätyypillisiä poikkileikkauksia voidaan valmistaa myös räätälöityillä suulakepuristussuulakkeilla vähimmäistilausmäärien ja toimitusajan huomioiden.

4. Kuinka varmistan alumiiniprofiilien ja puhdastilapaneelien yhteensopivuuden?

Useimmat puhdastilapaneelien valmistajat suunnittelevat paneelinsa vastaamaan alan standardien profiilien leveyksiä. Varmista ennen tilaamista, että paneelin reunan paksuus ja profiiliraon leveys ovat yhteensopivia. Tekninen tiimimme voi toimittaa mittapiirroksia ja näytteitä todentamista varten.

5. Mikä on FFU-kattoristikkojärjestelmän kantokyky?

FFU-ristikkojärjestelmä on suunniteltu 30 %:n turvamarginaalilla, joka ylittää odotetun kuormituksen, joka sisältää FFU-yksiköiden painon, kattopaneelit ja mahdolliset käyttökuormat. Ripustimen etäisyys säilyy 1200 mm:n sisällä kuormien tasaisen jakautumisen takaamiseksi. Anna FFU:n paino ja kattokokoonpano insinööritiimillemme erityisiä kuormituslaskelmia varten.
