Kivivillakomposiittirei'itetyt paneelit

Rei'itetty kivivillakomposiittipaneeli on metallipintainen sandwich-paneeli, jossa vuorivillaydin yhdistetään rei'itettyyn päällyslevyyn.SENBO Rakennusmateriaalittoimittaa tämän tuotteen sovelluksiin, joissa akustinen vaimennus ja paloturvallisuus on käsiteltävä yhdessä, kuten julkisiin tiloihin, teollisuuslaitoksiin ja laitehuoneisiin.

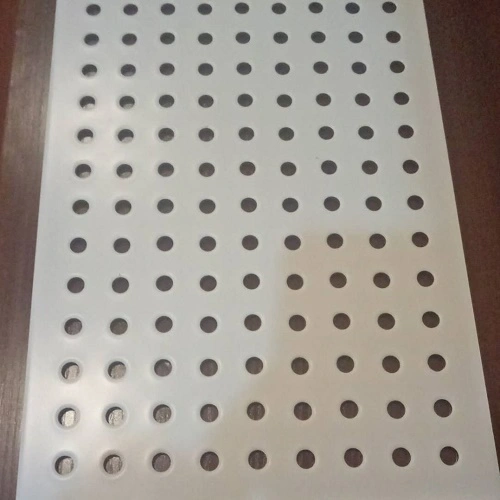

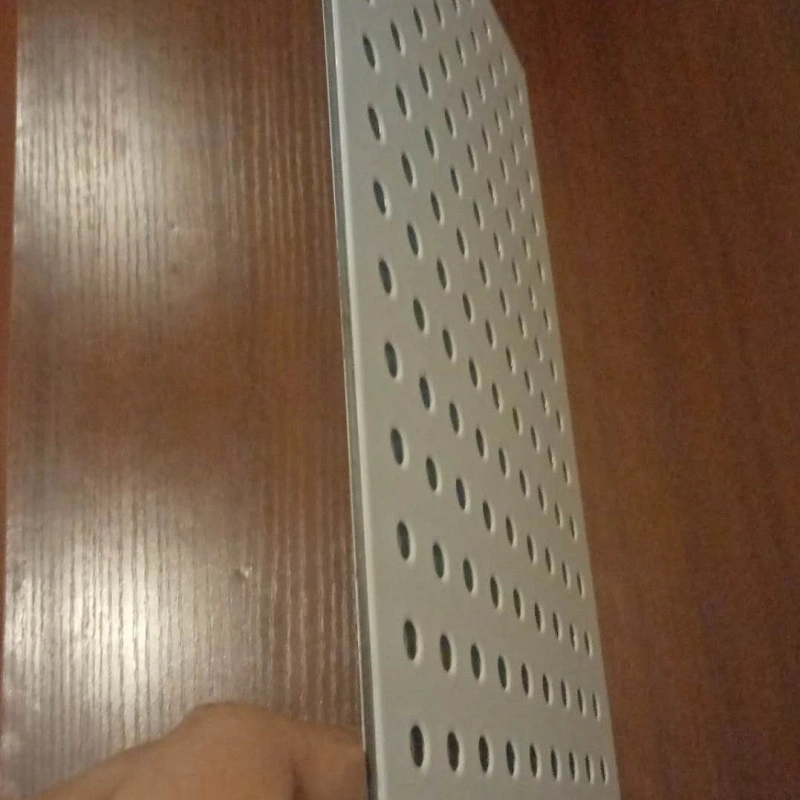

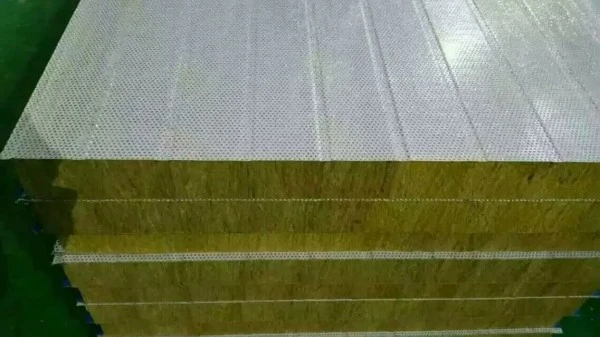

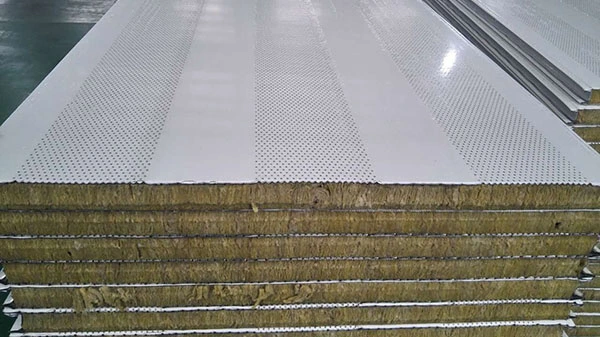

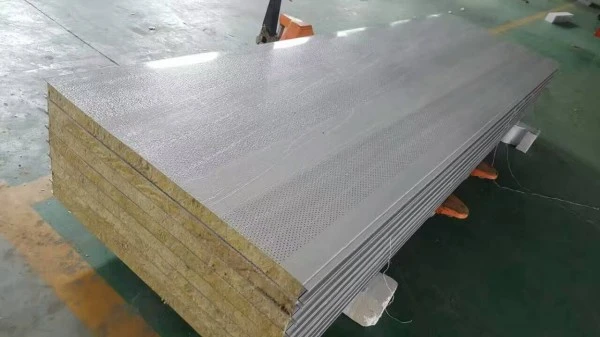

Paneeli koostuu kivivillaytimestä, joka on liimattu kahden metallipäällysteen väliin korkean lujan polyuretaanivaahdotusaineella. Ulkopinta on rei'itetty tarkkuuslaitteistolla tietyn kokoisen aukon ja avoimien alueiden luomiseksi. Sisäinen takalevy on kiinteä ja tarjoaa rakenteellista tukea. Ääniaallot tulevat sisään rei'itysten läpi ja absorboituvat vuorivillakuiduihin, jolloin äänienergia muuttuu lämmöksi kitkan ja viskoosien vaikutusten kautta.

Ydinmateriaali ja päällystysvaihtoehdot

Vuorivillaytimen tiheys on 80–120 kg/m³, kuidun suuntaus on kohtisuorassa paneelin pintaan nähden. Pintamateriaalit ovat tyypillisesti väripinnoitettua terästä tai galvanoitua terästä, joiden paksuus on 0,4–0,8 mm ja räätälöityjä. Rei'ityskuvioita ja reikien halkaisijaa voidaan säätää vastaamaan erityisiä akustisia suunnitteluvaatimuksia.

Tuote täyttää GB/T 23932 (metallipinnoitetut kivivillasandwich-paneelit rakennuskäyttöön) ja JC/T 869 (metallipäällysteiset kivivilla- ja kuonavillasandwich-paneelit). Nämä standardit määrittelevät materiaalin laadun ja paneelien rakentamisen perusvaatimukset.

Mitattu akustinen suorituskyky

Äänenvaimennusmekanismi perustuu rei'itettyyn päällykseen ja huokoiseen kivivillaytimeen. Kun rei'itysnopeus ylittää 20 %, lisäkorotuksilla on rajallinen vaikutus imeytymiseen, ja suorituskyky riippuu pääasiassa itse kivivillasta.

Impedanssiputkimenetelmällä (ISO 10534-2) ja jälkikaiuntahuonemenetelmällä (ISO 354) tehdyt mittaukset osoittavat, että rei'itetyn metalli- ja kivivillarakenteen kohinanvaimennuskerroin (NRC) voi ylittää arvon 0,8. Korkean suorituskyvyn kokoonpanot ovat saavuttaneet 0,90–0,95 laboratorio-olosuhteissa. Todellinen suorituskyky riippuu tietystä paneelikokoonpanosta, asennustavasta ja mahdollisesta ilmaontelosta paneelin takana.

Palonkesto ja lämpöominaisuudet

Vuorivillaydin on epäorgaanista kuitumateriaalia, jolla on luokka A (palamaton). Se säilyttää rakenteellisen eheyden yli 1000°C lämpötiloissa. Paneeli sopii julkisiin rakennuksiin, joissa on tiukat paloturvallisuusvaatimukset. Vuorivillaytimen lämmönjohtavuus on myös 0,035–0,043 W/(m·K), mikä tarjoaa lämmöneristyksen äänenvaimennuksen lisäksi.

Kivivillaytimen hydrofobisuus on vähintään 98 % ja kosteuspitoisuus 0,5 % tai vähemmän. Nämä ominaisuudet auttavat paneelia kestämään kosteutta, hometta, lahoa ja hyönteisten aiheuttamia vaurioita sen käyttöiän ajan.

Tekniset tiedot

Seuraavat parametrit perustuvat standardituotantoon ja asiaankuuluviin testistandardeihin. Testausraportit ovat saatavilla pyynnöstä.

Tärkeimmät ominaisuudet ja käytännön edut

1. Todennettu akustinen absorptio.NRC ylittää 0,8 tyypillisissä kokoonpanoissa ja voi saavuttaa jopa 0,95 optimoiduissa kokoonpanoissa. Tämä tekee paneelista sopivan kaiun ja melun vähentämiseen teollisuus- ja julkisissa tiloissa.

2. A-luokan paloturvallisuus.Kivivillaydin on palamatonta ja säilyttää vakauden yli 1000°C:ssa, mikä edistää julkisten rakennusten paloturvallisuutta.

3. Yhdistetty lämpöeristys.Lämmönjohtavuus 0,035–0,043 W/(m·K) tarkoittaa, että paneeli suorittaa sekä akustisia että lämpötoimintoja, mikä vähentää erillisten eristekerrosten tarvetta.

4. Kosteuden ja homeenkestävyys.Paneelin hydrofobisuus on vähintään 98 %, ja se kestää kosteutta, hometta, lahoa ja hyönteisvaurioita, mikä tukee pitkäaikaista käyttöä erilaisissa ilmastoissa.

5. Tehdaslaminointi tasaisen laadun takaamiseksi.Ydin ja päällysteet liimataan automatisoiduilla laitteilla, mikä varmistaa tasaisen sidoslujuuden ja paneelin jäykkyyden verrattuna paikan päällä tapahtuvaan laminointiin.

Valinta- ja asennusohjeet

Akustiseen suunnitteluun:Määritä rei'ityskuvio, reiän halkaisija ja avoin alue tavoitetaajuusalueen perusteella. Paneelin takana oleva ilmaontelo voi parantaa matalien taajuuksien absorptiota; ota yhteyttä akustiikan asiantuntijaan saadaksesi parhaat tulokset.

Palokelpoisille kokoonpanoille:Varmista, että paneelikokoonpano täyttää vaaditun palonkestävyyden ja että kaikki tukikomponentit ovat yhteensopivia paloturvallisuussuunnitelman kanssa.

Alueille, joissa on korkea kosteus:Varmista, että paneelien reunat ja liitokset on tiivistetty kunnolla asennuksen aikana kosteuden pääsyn estämiseksi. Hydrofobinen ydin tarjoaa vastuksen, mutta asianmukainen yksityiskohta on silti tarpeen.

Asennuksen aikana:Käsittele paneeleja varovasti, jotta vältyt vahingoittamasta rei'itettyä pintaa. Noudata valmistajan suosituksia kiinnityksessä ja nivelen käsittelyssä. Suojaa pintaa naarmuilta ja iskuilta.

Missä näitä paneeleita käytetään

1.Julkiset rakennukset, joilla on kaksi akustista ja paloturvallisuusvaatimusta, kuten urheilupaikat, teatterit ja konserttisalit.

2.Teollisuuslaitokset ja laitehuoneet, joissa tarvitaan melunvaimennusta.

3.Akustisesti herkät tilat, kuten kirjastot, konferenssihuoneet ja äänitysstudiot.

4.Ääntä vaimentavat katto- ja seinäjärjestelmät liikenteen solmukohtiin, mukaan lukien lentokentän terminaalit ja suurnopeusjuna-asemat.

Usein kysytyt kysymykset

1. Miten rei'itysnopeus vaikuttaa äänen absorptioon?

Kun rei'itysnopeus on alle 20 %, sen lisääminen parantaa äänen absorptiota sallimalla enemmän ääniaaltoja saavuttaa kivivillaytimen. Yli 20 %:n vaikutuksesta tulee vähäinen, ja imeytyminen riippuu ensisijaisesti kivivillan tiheydestä ja paksuudesta sekä asennusmuodosta.

2. Voidaanko näitä paneeleja käyttää ulkokäyttöön?

Paneelit on suunniteltu ensisijaisesti sisäkäyttöön. Ulkosovelluksissa päällystysmateriaali ja pinnoite on valittava ulkosää varten, ja paneelien reunat ja liitokset tarvitsevat lisäsuojaa kosteutta vastaan. Pyydä valmistajalta ulkoiset tiedot.

3. Mitä eroa on impedanssiputken ja kaiuntahuoneen testauksen välillä?

Impedanssiputkimenetelmä (ISO 10534-2) mittaa äänen absorptiota normaalissa esiintymisessä ja soveltuu materiaalien vertailuun. Kaikuhuonemenetelmä (ISO 354) mittaa absorptiota hajakentän olosuhteissa, mikä edustaa paremmin huoneen todellista suorituskykyä. Molempia menetelmiä käytetään paneelin akustisten ominaisuuksien arvioimiseen.

4. Miten paneelit tulee puhdistaa vahingoittamatta reikiä?

Käytä pehmeää harjaa tai imuria, jossa on harjaliitin, poistaaksesi pölyn rei'istä. Vältä veden tai nestemäisten puhdistusaineiden käyttöä rei'itetylle pinnalle, ellei paneelia ole erityisesti luokiteltu märkäpuhdistukseen. Rei'ittämätön pinta voidaan pyyhkiä miedolla pesuaineella.

5. Mitä tietoja tarvitaan tarjoukseen?

Ilmoita paneelin paksuus, pintamateriaali, rei'itysnopeus ja kuvio, ytimen tiheys, vaadittu NRC ja se, käytetäänkö paneeleja seinissä vai katoissa. Ilmoita myös projektin sijainti ja mahdolliset paloluokitus- tai kosteuskestävyysvaatimukset.
