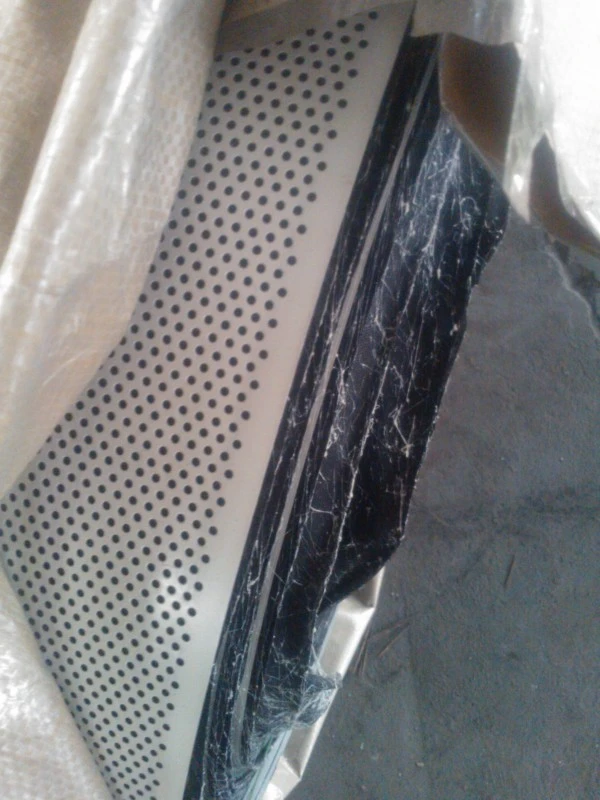

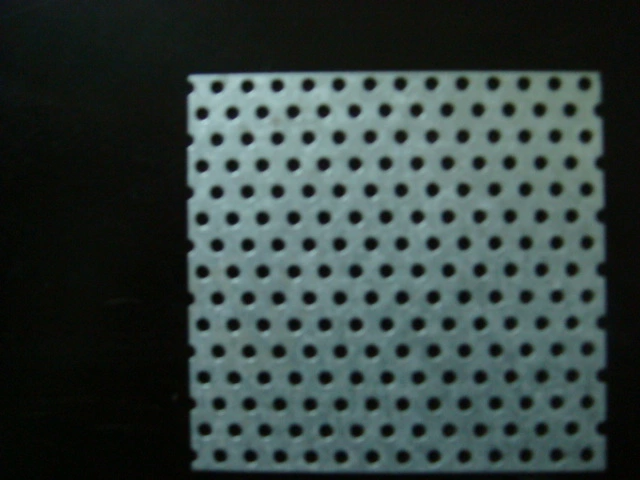

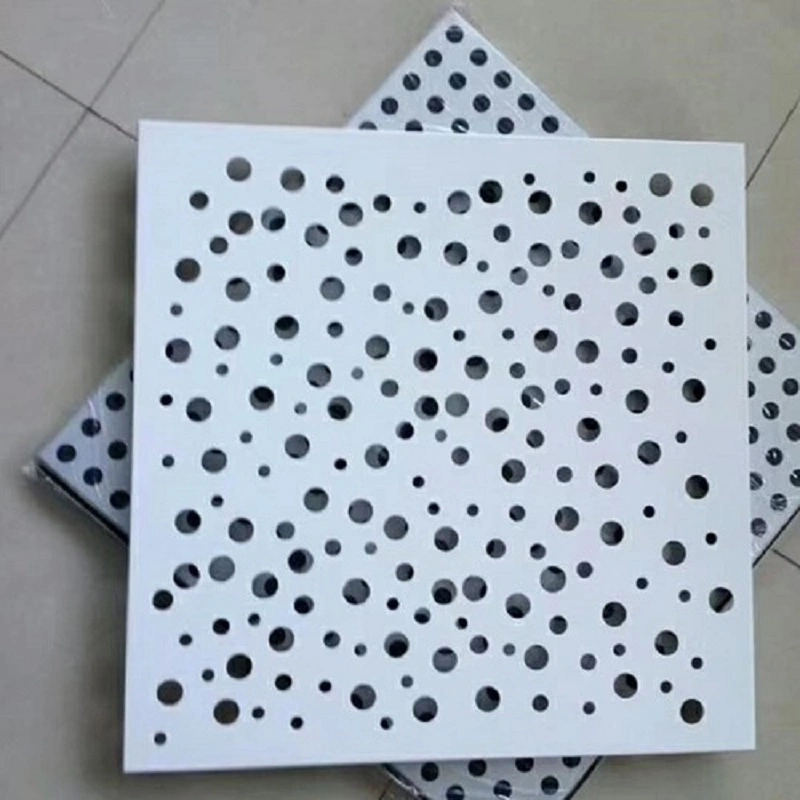

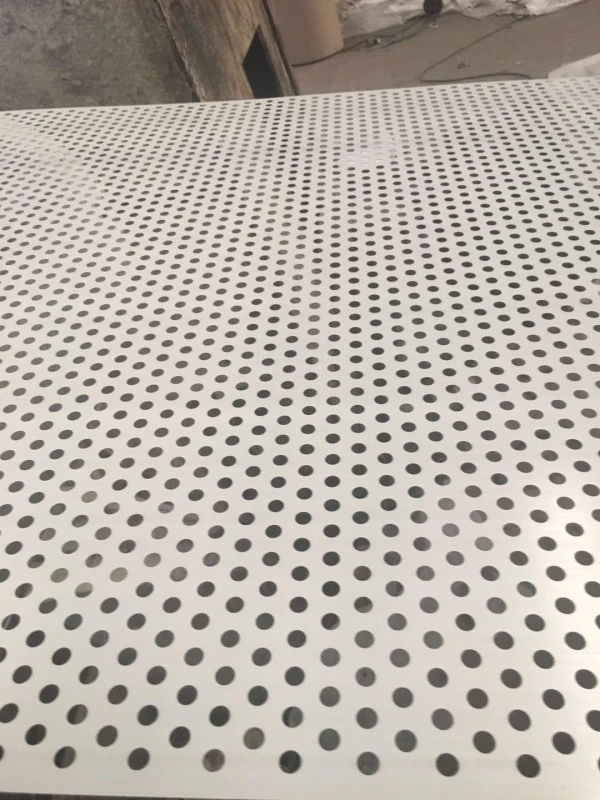

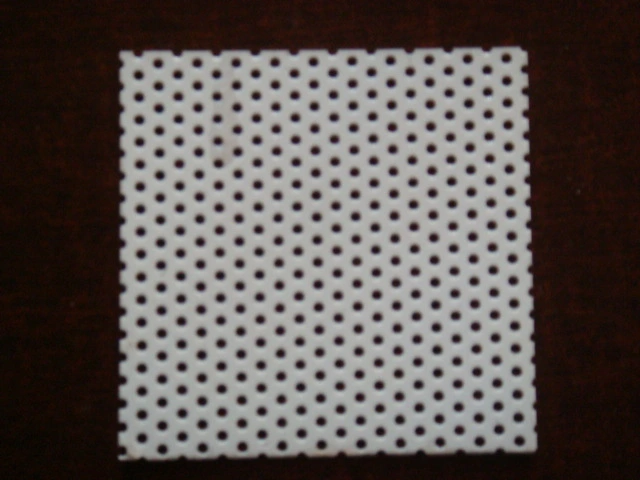

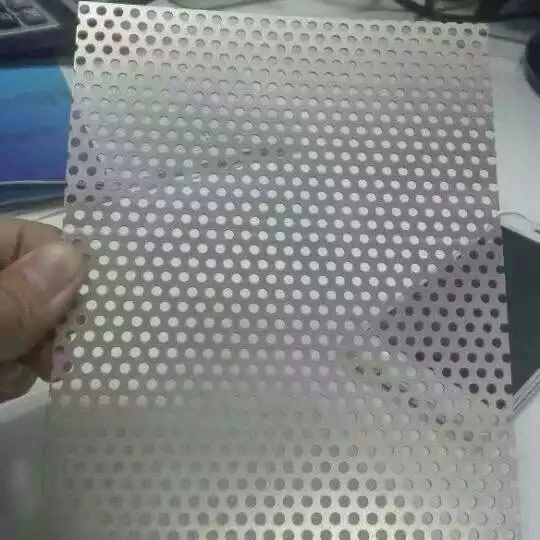

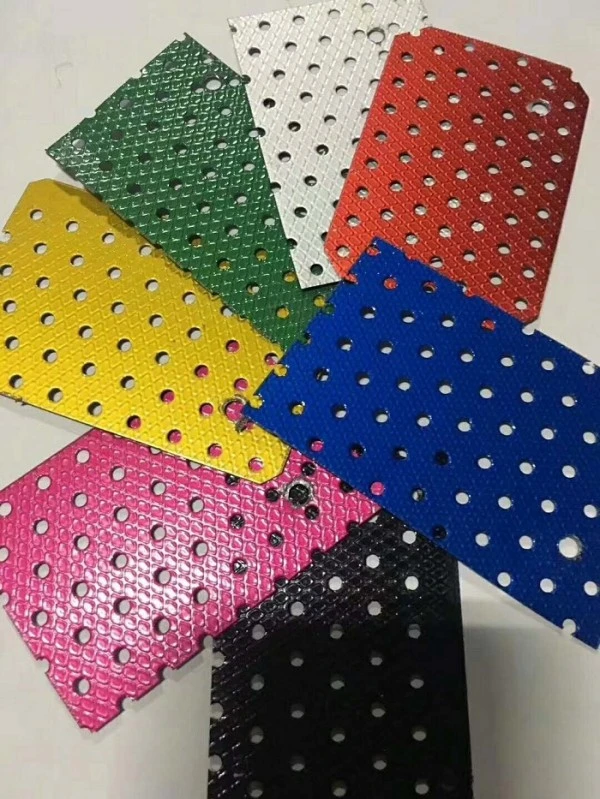

Värillinen teräsrei'itetty levy

Rei'itetyt metallilevyt, jotka tunnetaan myös rei'itetyinä paneeleina tai rei'itetyinä verkkoina, valmistetaan rei'ittämällä reikäkuvioita metallilevyihin.SENBO Rakennusmateriaalittoimittaa näitä tuotteita arkkitehtonisiin, akustisiin ja teollisiin sovelluksiin keskittyen mittatarkkuuteen ja materiaalien jäljitettävyyteen.

Pohjamateriaalin valinta riippuu käyttöympäristöstä ja suorituskykyvaatimuksista. Yleisesti käytetään kolmea materiaaliryhmää:

304 ruostumaton teräs:Tarjoaa korroosionkestävyyttä ulkokäyttöön ja kemiallisesti aggressiivisiin ympäristöihin. Edustava näyte ei ole osoittanut ruostetta 1000 tunnin suolasuihkutestauksen jälkeen ASTM B117 -olosuhteissa. Todellinen suorituskyky riippuu pinnan viimeistelystä ja reunan valmistelusta.

Alumiiniseos (esim. 6061):Tarjoaa alhaisen tiheyden (noin 2,7 g/cm³) yhdistettynä hyvään lujuuteen. Materiaali voidaan anodisoida tai pulverimaalata pinnan kestävyyden ja ulkonäön parantamiseksi.

Q235 galvanoitu tai väripinnoitettu teräs:Edullinen vaihtoehto yleiseen arkkitehtuuri- ja teollisuuskäyttöön. Pinnan suojaus saavutetaan tyypillisesti kuumasinkimällä, jota seuraa sähköstaattinen jauhemaalaus.

Valmistusprosessi ja mitta-alue

Nopeat CNC-lävistyslaitteet tuottavat yli 20 rei'ityskuviota, mukaan lukien pyöreät, neliömäiset, uritetut, kuusikulmiot, ristit, kalasuomut ja luumukukkamuodot. Prosessi mahdollistaa reiän halkaisijan, etäisyyden ja avoimen alueen suhteen tarkan hallinnan.

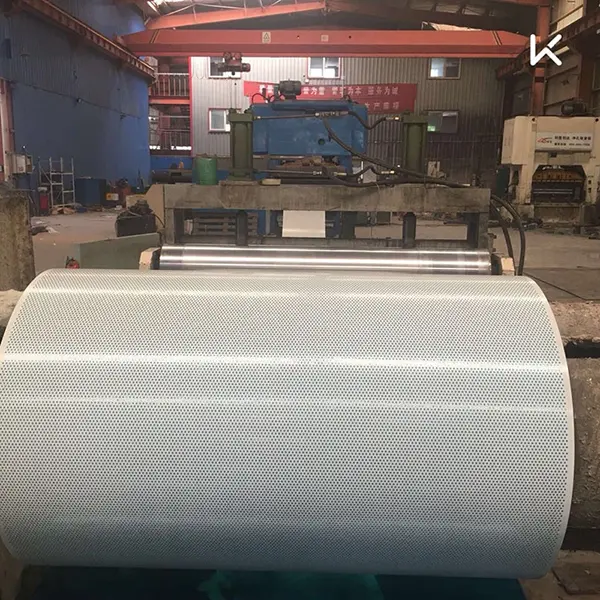

Tasaisia ​​levyjä voidaan valmistaa 0,1 mm - 15 mm paksuisina ja reikien halkaisijat vaihtelevat 0,1 mm - 200 mm. Rullalevyjä on saatavana paksuuksina 0,2–1,5 mm, maksimileveys 1250 mm ja reikien halkaisija 0,5–10 mm. Arkkitehtonisissa sovelluksissa yleiset paksuudet ovat 0,5–2,0 mm ja reikien halkaisijat 3–20 mm. Avoimen alueen suhteet 15–60 % ovat tyypillisiä, ja reiän halkaisijan toleranssia säädetään ±0,1 mm:n sisällä.

Pintakäsittelyvaihtoehdot

Alumiiniseoslevyt voidaan anodisoida kovan, tiheän oksidikerroksen muodostamiseksi, joka parantaa korroosionkestävyyttä ja pinnan kovuutta. Jauhemaalaus tarjoaa ympäristöystävällisen viimeistelyn sekä hyvän sään ja kemikaalien kestävyyden. Elektroforeettinen pinnoite tarjoaa tasaisen peiton ja vahvan tarttuvuuden.

Teräslevyt suojataan yleensä kuumasinkimällä, jota seuraa sähköstaattinen jauhemaalaus, jonka tyypillinen pinnoitteen paksuus on vähintään 60 μm.

Mitatut suorituskykyominaisuudet

1. Akustinen suorituskyky: NRC-arvot laboratoriotestauksesta

Rei'itetyt levyt edistävät äänenvaimennusta, kun ne asennetaan ilmaraolla tai huokoisella taustamateriaalilla. Reikiin saapuvat ääniaallot menettävät energiaa kitkan ja viskoosien vaikutuksesta avautumispinnoilla.

Äänen absorptiokertoimet mitattiin määrätyillä oktaavikaistataajuuksilla ASTM C423:n mukaisesti edustavalle kokoonpanolle, joka koostui kuusikulmaisesta reiästä alumiinipaneelista, jossa oli huokoinen taustakerros ja ilmaontelo. Tuloksena saatu kohinanvaimennuskerroin (NRC) oli 0,8 tai suurempi kyseiselle testatulle kokoonpanolle. Tietyn asennuksen todellinen NRC riippuu paneelin paksuudesta, reiän koosta, rei'ityssuhteesta, taustamateriaalista, ilmaontelon syvyydestä ja asennustavasta. Testausraportit ovat saatavilla pyynnöstä.

2. Mekaaniset ominaisuudet ja kantavuus

Mechanical performance depends on the base material, thickness, and perforation pattern. Rakenteellinen kantavuus tulee laskea soveltuvan suunnittelustandardin mukaan paneelin paksuuden, rei'itysgeometrian, tukivälin, jänteen ja kiinnitystavan perusteella. Vertailun vuoksi 3 mm paksu teräspaneeli, jossa on neliömäiset rei'itys (10 mm aukko) ja määrätty tukijänne, on todennettu kestävän tasaisesti jakautuneen 5 kN/m²:n kuormituksen teknisillä laskelmilla. Detailed calculation notes can be provided on request.

Pyöreillä rei'ityksillä varustetut paneelit (20 mm aukko, 50 % avointa pinta-alaa) osoittavat 50 Pa tai vähemmän ilmavirtauksen vastusta testattaessa ISO 5801:n mukaisesti.

Korroosionkestävyys varmistetaan suolasumutestauksella: 304 ruostumattomasta teräksestä valmistettu näyte ei osoittanut ruostetta 1000 tunnin jälkeen ASTM B117:n mukaan; sinkitty teräs kuumasinkimällä ja jauhemaalauksella ei osoittanut kuoriutumista tai ruostetta 500 tunnin jälkeen saman standardin mukaisesti. Testausraportit ovat saatavilla.

3. Pinnan kestävyys ja säänkestävyys

Anodisoidut tai jauhemaalatut alumiinipaneelit kestävät paremmin korroosiota, kulumista ja UV-altistusta. Kunkin pintakäsittelyn tehokkuus voidaan varmistaa tilauksen mukana toimitetuilla asiaankuuluvilla testiraporteilla.

4. Sovelluskokemus rakentamisesta ja kuljetuksesta

Rei'itettyjä paneeleja käytetään kuljetusten meluesteissä, usein yhdistettynä ääntä vaimentavaan materiaaliin rei'itetyn pinnan takana. Julkisissa rakennuksissa, kuten lentokenttien terminaaleissa, rautatieasemilla, stadioneilla ja messukeskuksissa, paneelit tarjoavat akustista ohjausta samalla kun ne mahdollistavat visuaalisen suunnittelun joustavuuden.

Arkkitehtonisissa julkisivuissa käytetään rei'ityskuvioita luomaan puoliksi läpinäkyviä tehosteita ja valon ja varjon vaihteluita. Dokumentoituja esimerkkejä ovat Skylight Apartmentsin metallijulkisivu Ranskassa ja Central Academy of Fine Arts -kirjaston kirjasto. Hankekohtaisia ​​referenssejä ja dokumentaatiota varten ota yhteyttä tiimiimme.

Tekniset tiedot ja todisteet

Seuraavat parametrit perustuvat standardituotantoon ja asiaankuuluviin testistandardeihin. Tarvittaessa todisteet ovat saatavilla pyynnöstä.

Tärkeimmät ominaisuudet ja käytännön edut

1. Todennettu akustinen suorituskyky.NRC yli 0,8 on vahvistettu tietylle testatulle kokoonpanolle. Kun paneelit yhdistetään sopivaan taustaan ​​ja ilmaonteloon, ne auttavat vähentämään melutasoa liikenneesteissä ja arkkitehtonisissa akustisissa järjestelmissä.

2. Materiaalin joustavuus.Vaihtoehtoja ovat ruostumaton 304 teräs korroosionkestävyyteen, alumiiniseos kevyisiin koristesovelluksiin ja galvanoitu teräs taloudelliseen yleiseen käyttöön.

3. Rei'ityskuvioiden lajike.Saatavilla on yli 20 kuviota, joissa on muokattava reiän halkaisija ja avoimen alueen suhde halutun visuaalisen läpinäkyvyyden, akustisen suorituskyvyn ja ilmanvaihdon saavuttamiseksi.

4. Säänkestävät pinnat.Alumiinipaneelit voidaan anodisoida tai pulverimaalata; teräspaneelit käyttävät kuumasinkitystä ja jauhemaalausta. Suolasumun kestävyyden testiraportit voidaan toimittaa.

5. Laaja käyttöalue.Soveltuu koristeelliseen akustiseen käsittelyyn julkisissa rakennuksissa, liikenteen meluesteissä, teollisuuslaitteiden suojissa ja suodatinkomponenteissa.

Valinta- ja asennusohjeet

Akustisiin sovelluksiin:Valitse rei'ityskuvio ja avoin alue tavoitetaajuusalueen perusteella. Huokoinen taustamateriaali ja ilmarako parantavat merkittävästi imeytymistä. Käytä ohjeena ASTM C423 -testitietoja, mutta tarkista oman kokoonpanosi suorituskyky.

Ulkojulkisivuille:Valitse 304 ruostumaton teräs tai jauhemaalattu alumiini pitkäaikaiseen korroosionkestävyyteen. Varmista, että paneelin paksuus ja profiili vastaavat projektipaikan tuulenkuormitusvaatimuksia.

Teolliseen suodatukseen:Määritä tarvittava reiän halkaisija, väli ja avoin alue tarkasti. Mittojen toleranssin hallinta on ratkaisevan tärkeää tasaisen suodatuksen suorituskyvyn kannalta.

Asennuksen aikana:Käsittele paneeleja varovasti, jotta vältät rei'itettyjen reunojen taipumisen tai vahingoittumisen. Käytä asianmukaisia ​​kiinnikkeitä ja tukikehystä. Varmista akustisten kokoonpanojen osalta, että taustamateriaali on asennettu ilman rakoja tai puristusta, joka voi heikentää suorituskykyä.

Custom Manufacturing Support

Hyväksymme asiakkaan toimittamat piirustukset yleisissä CAD-muodoissa (DXF, DWG) mukautettuja rei'itysasetteluja varten. Suunnittelutiimimme tarkistaa reikien geometrian, reunaetäisyyden, avoimen alueen ja muovausvaatimukset ennen tuotantoa. Ensimmäinen artikkelitarkastus ja materiaalitodistukset ovat saatavilla pyynnöstä.

Tyypilliset käyttöalueet

1.Äänieristysjärjestelmät liikenteen melunhallintaan moottoriteillä, rautateillä ja metroilla.

2.Ääntä vaimentava sisustus suuriin julkisiin rakennuksiin, mukaan lukien lentokentän terminaalit, suurnopeusjuna-asemat, stadionit ja messukeskukset.

3.Arkkitehtoniset julkisivut, katot ja väliseinät, jotka luovat valo-varjoefektejä ja puoliläpinäkyviä visuaalisia kuvioita.

4.Suojakuoret teollisuuslaitteille, lämmönpoistopaneeleille ja kaiutinritilille.

5.Teollinen suodatus ja seulonta kemiankoneille, lääkelaitteille ja elintarvikejalostuskoneille.

Usein kysytyt kysymykset

1. Miten rei'ityskoko ja avoin pinta-ala tulisi valita akustiselle katolle?

Valinta riippuu tavoitetaajuusalueesta ja taustamateriaalista. Yleisessä puhealueen absorptiossa on yleinen 20–30 % avoin alue, jonka reikien halkaisija on 3–6 mm. Paksumpi huokoinen tausta ja syvempi ilmaontelo parantavat matalataajuisten taajuuksien absorptiota. Suosittelemme kriittisten tilojen testaamista edustavan kokoonpanon tai akustiikkaasiantuntijan puoleen.

2. Mitä eroa on rei'itetyillä metallilevyillä ja laajennetuilla metallilevyillä?

Rei'itetyt levyt lävistetään kiinteästä metallista, jolloin jäljelle jää puhdas, tasainen reikäkuvio erittäin tarkasti. Laajennettu metalli leikataan ja venytetään, jolloin muodostuu verkko, jossa on timantin muotoisia aukkoja ja teksturoitu pinta. Rei'itetyt levyt tarjoavat tyypillisesti paremman tasaisuuden ja laajemman valikoiman koristekuvioita, kun taas paisutettu metalli on usein kevyempää ja halvempaa tietyissä teollisissa sovelluksissa.

3. Voidaanko rei'itettyjä metallilevyjä taivuttaa tai muotoilla lävistyksen jälkeen?

Kyllä, mutta laajuus riippuu materiaalista, paksuudesta ja rei'ityskuviosta. Erittäin avoimet kuviot vähentävät muovattavuutta. Jos muovausta tarvitaan, lävistysasetelma tulee suunnitella siten, että vältetään liiallinen jännitys reikien reunoissa. Keskustele muotoiluvaatimuksista suunnittelutiimimme kanssa suunnitteluvaiheessa.

4. Mikä materiaali minun pitäisi valita rannikon julkisivusovellukseen?

Rannikkoympäristöihin suositellaan yleensä ruostumatonta 304-terästä tai alumiiniseosta sopivalla anodisoidulla tai jauhemaalatulla viimeistelyllä. Ruostumaton teräs tarjoaa korkeimman korroosionkestävyyden, kun taas alumiini on kevyempää. Vältä tavallista galvanoitua terästä, ellei siinä ole erityisiin olosuhteisiin sopivia lisäsuojapinnoitteita.

5. Tarjoaako korkeampi avoin alue aina paremman äänenvaimennuksen?

Ei välttämättä. Vaikka korkeampi avoin alue päästää enemmän ääntä taustamateriaaliin, siellä on optimaalinen kantama. Tietyn kynnyksen ylittäessä paneelin massa ja jäykkyys heikkenevät, mikä voi heikentää matalataajuista suorituskykyä. Avoimen alueen, reiän halkaisijan, taustamateriaalin ja ontelon syvyyden välinen vuorovaikutus määrää kokonaisabsorption. Testausta tai simulointia suositellaan tarkkojen tulosten saamiseksi.
