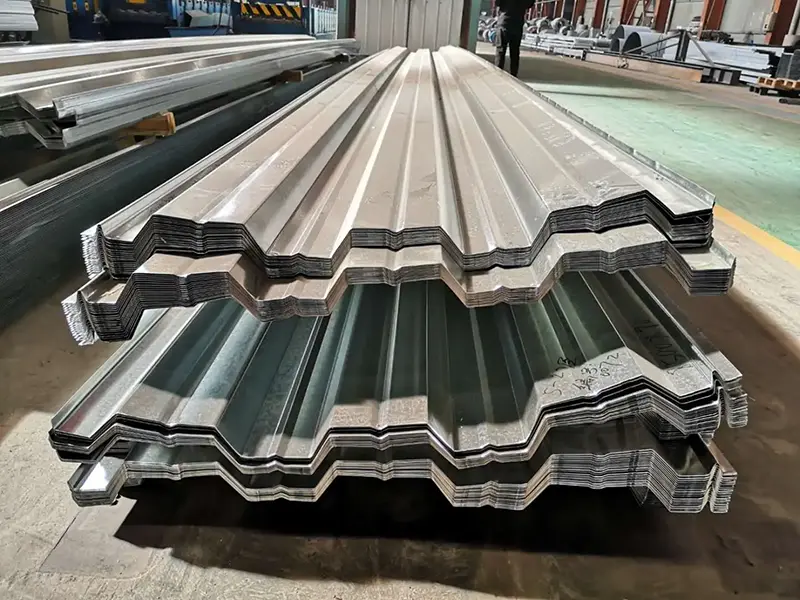

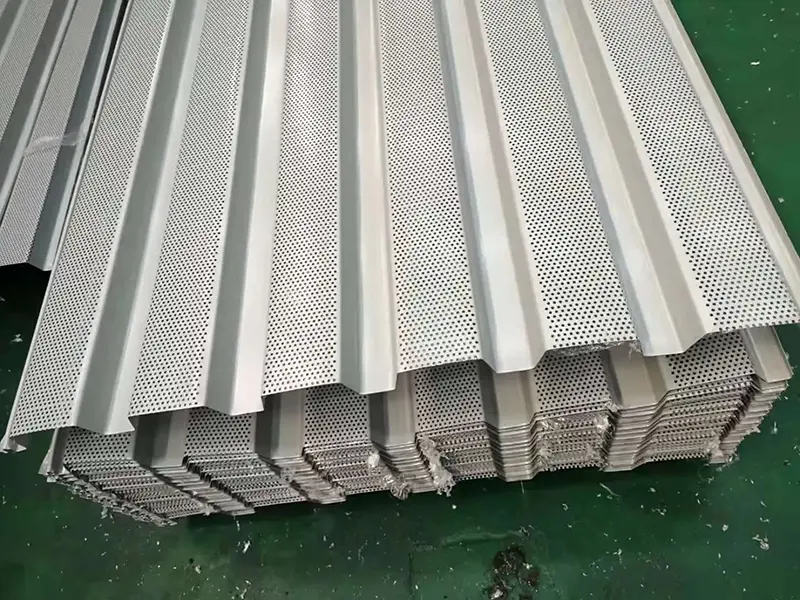

Avoin Rib-lattiaterassi

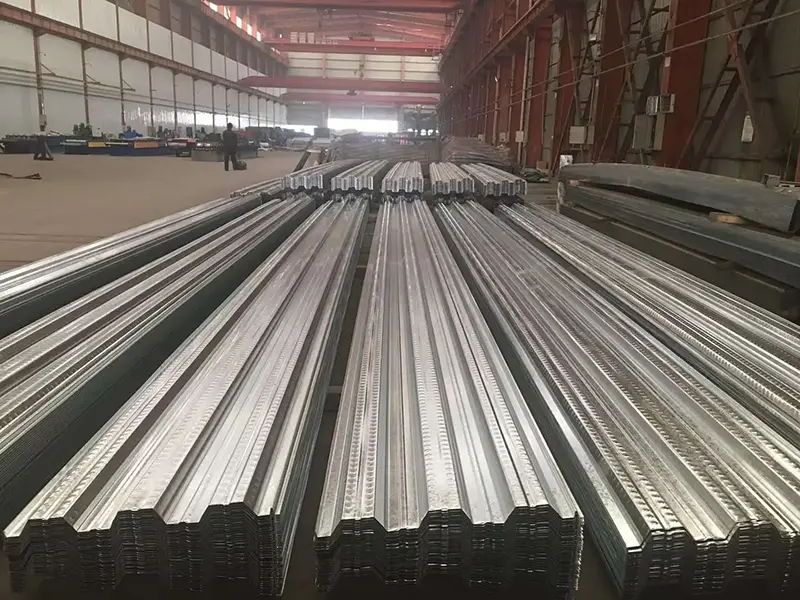

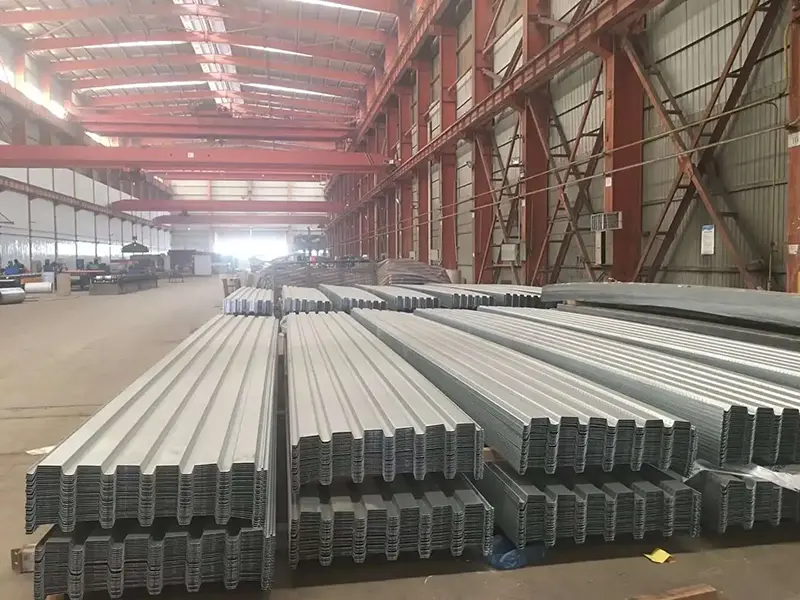

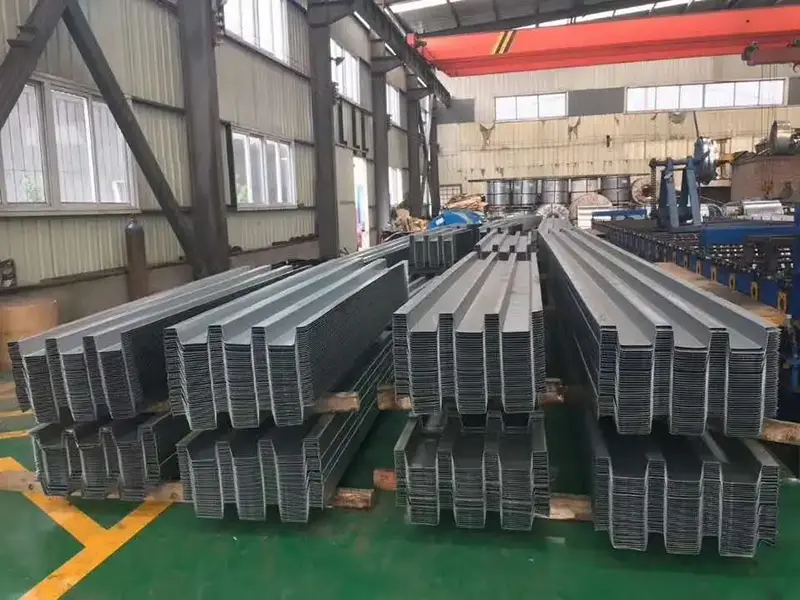

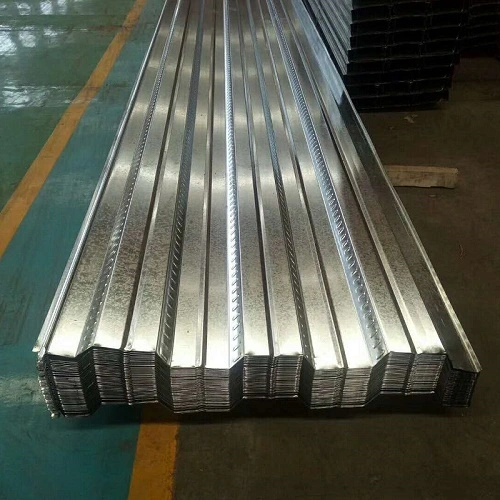

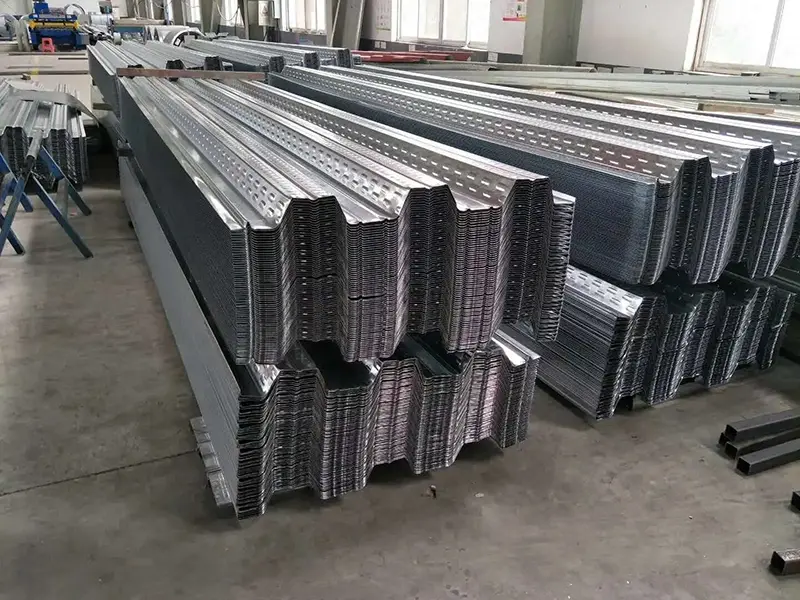

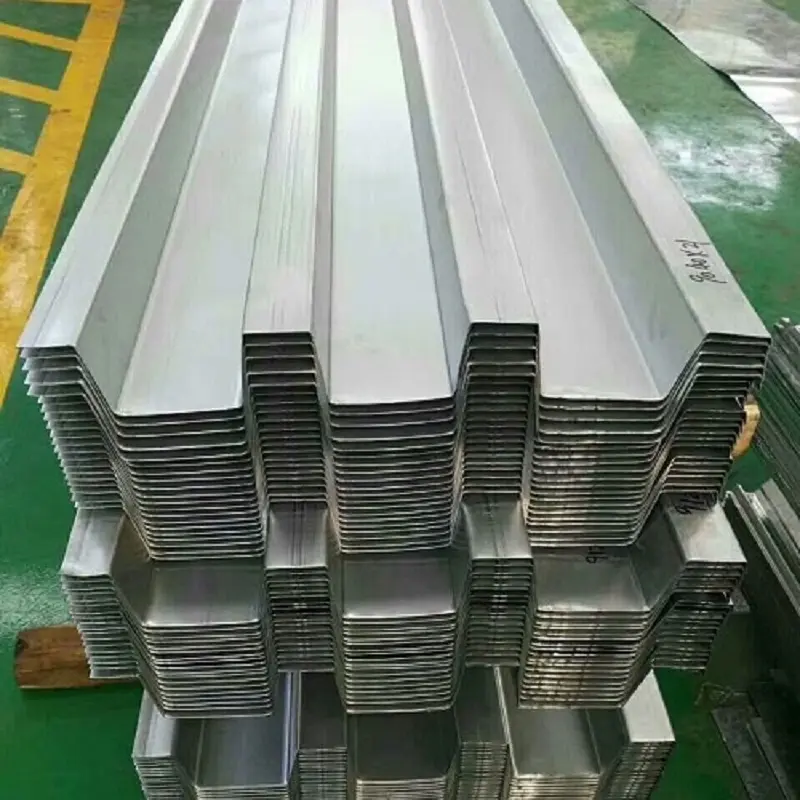

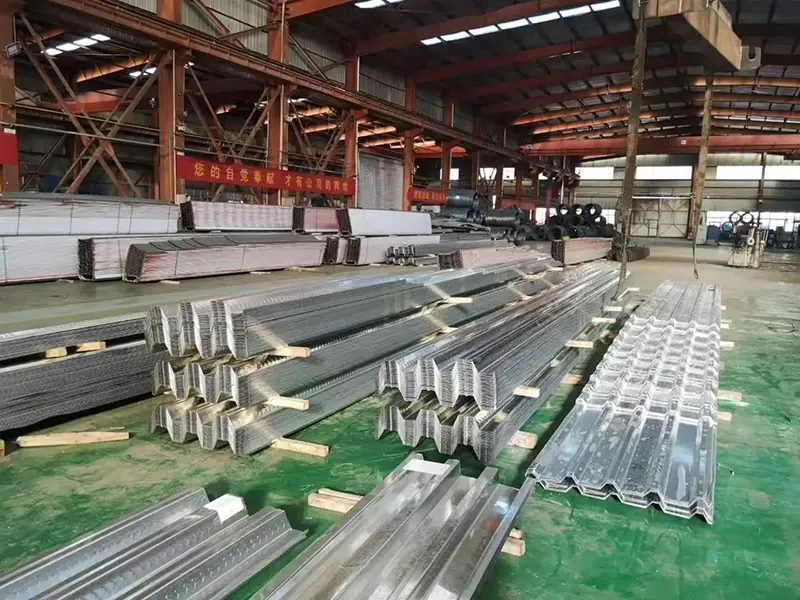

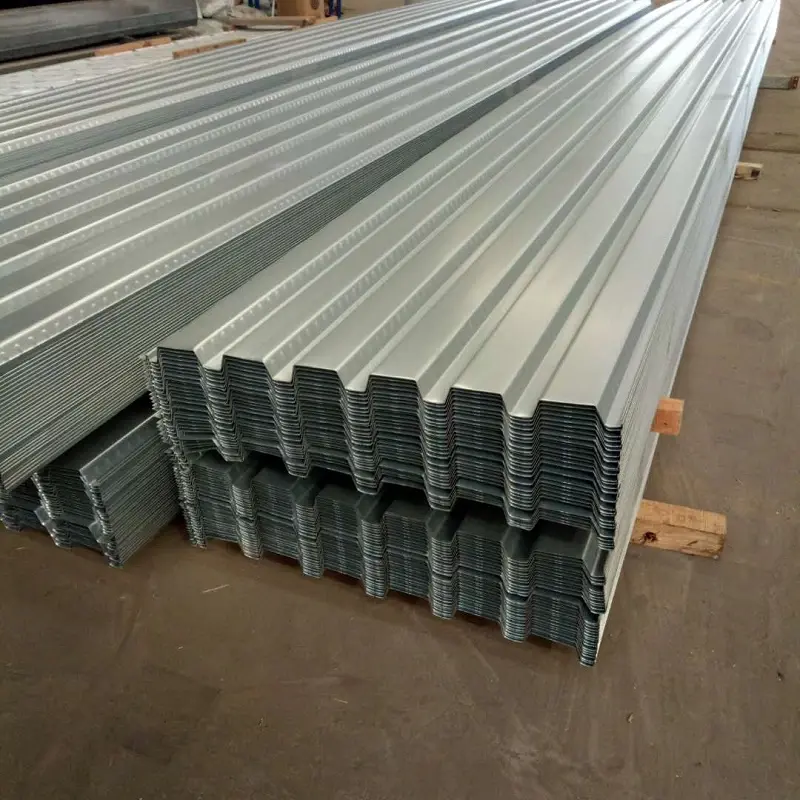

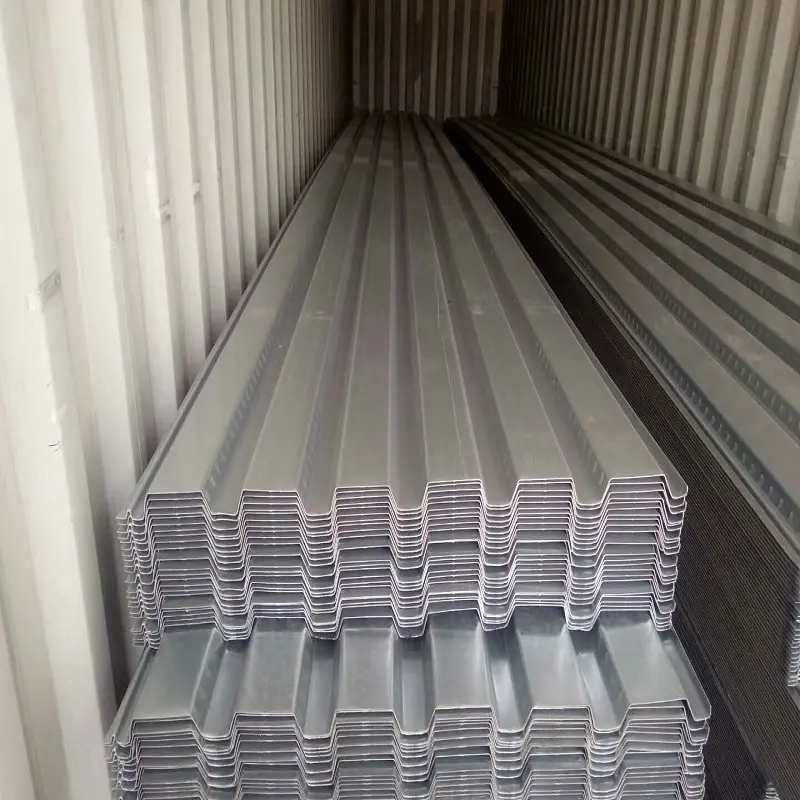

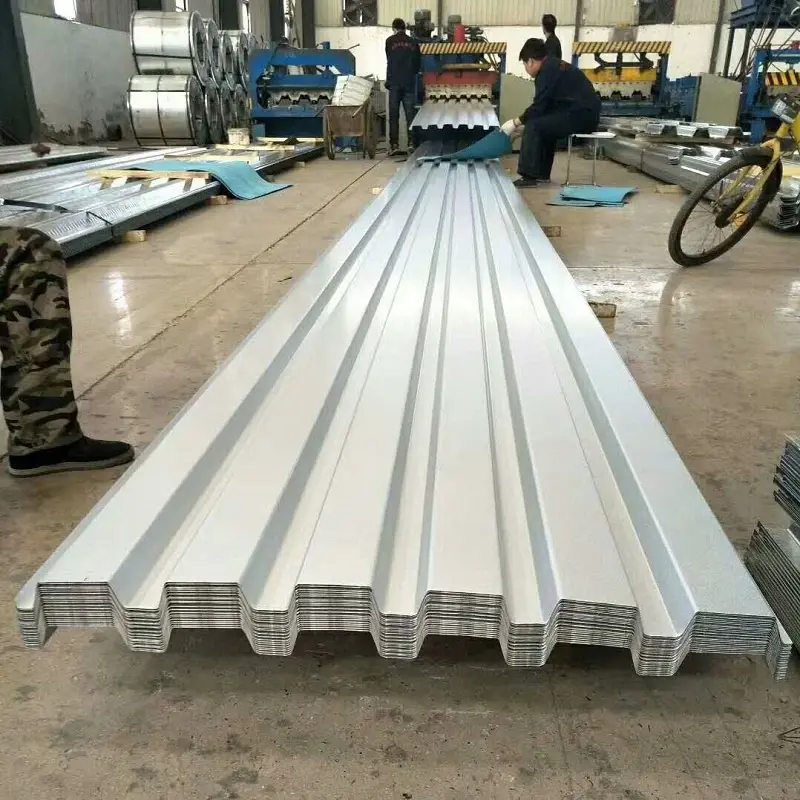

Open-Rib Floor Decking on kylmämuovattu aallotettu paneeli, joka on valmistettu kuumasinkitystä tai Al-Zn-pinnoitetusta teräslevystä. Siinä on avoin V-, U- tai puolisuunnikkaan muotoinen poikkileikkaus niin, että ripakanavan yläosa on jätetty auki. Tämä rakenne helpottaa raudoitustankojen sijoittamista, sähkölinjojen reitittämistä ja betonin kaatamista paikan päällä.

SEBNO Rakennusmateriaalittoimittaa avoimen profiilin lattialaudat osana teräsrakenteiden tuotevalikoimaansa. Paneelit toimivat rakentamisen aikana pysyvänä muottina ja myöhemmin yhdistelmänä betonilaatan kanssa vetoraudoituksena.

Pohjamateriaalit ja pintakäsittely

Pohjamateriaalina on korkealaatuista hiilirakenneterästä tai niukkaseosteista terästä suurilta kotimaisilta tuottajilta, kuten Shougang, Angang, Hangang, Tanggang, Baosteel ja WISCO. Pinnoitteen paino vaihtelee tyypillisesti 60 - 275 g/m², ja korkeintaan 600 g/m² on saatavilla vaativiin ympäristöihin.

Yleisiä myötölujuuksia ovat 250 MPa, 280 MPa, 320 MPa ja 350 MPa, ja ne voivat saavuttaa jopa 550 MPa. Pinta voidaan kohokuvioida parantamaan tarttumista betoniin, mikä auttaa luomaan luotettavan komposiittitoiminnan teräskannen ja laatan välille.

Kuinka järjestelmä asennetaan

Rakentamisen aikana terassi asetetaan teräspalkkien päälle ja kiinnitetään päistään täysläpivientipistehitsauksilla. Väliliitännöissä käytetään leikkauspultteja, jotka on hitsattu kannen läpi teräspalkkiin. Viereiset paneelit liitetään yhteen erikoistyökaluilla, jotka lukitsevat kohokuvioidut liitoskohdat.

Terassi tukee märän betonin omapainoa ja rakennuskuormia rakennusvaiheessa. Betonin kovettumisen jälkeen se toimii yhdessä laatan kanssa komposiittijärjestelmänä, joka toimii rakennelaskelmissa vetoraudoituksena.

Profiilivaihtoehdot ja tekniset tiedot

Avoprofiilinen lattiaterassisarja kattaa laajan valikoiman profiileja. Alla olevassa taulukossa luetellaan edustavat parametrit useille valtavirtamalleille.

Rakentamisen suorituskyky ja validointi

1. Unshored Span Capability

Betonin valun aikana kannen on kestettävä rakennuskuormituksia omalla lujuudellaan ja jäykkyydellään. YX60-263-790-mallissa, joka on valmistettu Q345-teräksestä, jonka paksuus on 1,2 mm, kolmen jännevälin jatkuvan 120 mm paksun komposiittilaatan suurin jänneväli on 2,65 m. 0,8 mm paksun YX51-250-750 mallin jänneväli on 2,5–3,0 m.

Tämä irrotettu ominaisuus mahdollistaa samanaikaisen asennuksen useisiin kerroksiin, mikä mahdollistaa vaiheittaisen betonin kaatamisen ja nopeamman yleisen rakentamisen.

2. Komposiittilaatan kantokyky

Kun teräslaudoitus ja betoni toimivat yhdistelmänä kohokuvioiden ja leikkausnastojen kautta, kantokyky kasvaa merkittävästi. Esimerkiksi kokoonpanolla, jossa käytetään YX60-263-790:tä (1,0 mm paksu) Q235-teräspalkeilla ja 100 mm paksulla C30-betonilaatalla, on taivutuskyky 21,71 kN·m. Jos sen sijaan käytetään Q345-terästä, kapasiteetti nousee 29,77 kN·m:iin. Näiden parametrien avulla voidaan laskea muiden betonilajien, laattapaksuuksien ja teräslaatujen kapasiteettiarvot.

3. Keskeiset rakennusmenetelmät

Useat toimenpiteet vaativat huomiota asennuksen aikana. Kannen päät tulee liittää teräspalkkiin täysläpivientipistehitsauksilla. Väliliitännöissä käytetään läpivientikannen nastahitsausta. Vierekkäiset levyt lukitaan toisiinsa kohokuvioiduista kohdista erityisillä puristuspihdeillä. Kaarevilla alueilla plasmaleikkausta suositellaan, jotta reunat pysyvät sileinä ja galvanoitu pinnoite säilyy.

Alkuperäisessä suunnittelussa on määritetty hitsausväliksi 305 mm, mutta sitä voidaan pienentää rakentamisen aikana, jotta estetään muodonmuutos jalkaliikenteen tai betonin kaatamisen aikana. Negatiivinen momenttiraudoitus on asennettava myös ulokkeisiin suunnitteluspesifikaatioiden mukaisesti halkeamisen estämiseksi.

Tekniset edut käytännössä

1. Pysyvä muotti.Terassi korvaa perinteisen puumuotin, joten asennusta, kuorimista tai tukia ei tarvita. Tämä nopeuttaa rakentamisen aikataulua.

2. Kevyt ja erittäin luja.Teräksen kulutus on noin 9–10 kg/m² 0,8 mm paksuilla levyillä ja optimaalinen jänneväli on 2,5–3,5 m. Terassi toimii myös vetolujitteena komposiittilattiajärjestelmässä.

3. Tehokas peräkkäinen rakentaminen.Paneeleita voidaan asentaa useisiin kerroksiin samanaikaisesti ja betoni voidaan kaataa vaiheittain. Tämä lyhentää merkittävästi projektin kokonaisaikataulua.

4. Kätevä apuohjelman reititys.Avoin ripaprofiili mahdollistaa putkien ja johdotuksen suoran asennuksen ilman toissijaista uraa tai kanavoimista.

5. Korroosionkestävyys ja kierrätettävyys.Galvanoitu pinnoite estää ruosteenestoa sekä rakennus- että huoltovaiheessa. Teräsmateriaali on täysin kierrätettävää käyttöikänsä lopussa.

Suunnittelun ja asennuksen huomioitavaa

Kanta- ja kuormitusvaatimukset:Valitse profiili ja paksuus pohjautumattomien jännevälitaulukoiden ja komposiittilaatan kuormituslaskelmien perusteella. Raskaammat kuormat tai pidemmät jännevälit voivat vaatia paksumpia paneeleja tai korkeampia teräslaatuja.

Apuohjelman reititys:Avoimet rivat helpottavat putkien ja johtojen ohjaamista, mutta asettelu tulee sovittaa yhteen vahvikkeiden sijoituksen kanssa ristiriitojen välttämiseksi.

Kaareville tai epäsäännöllisille alueille:Plasmaleikkaus on suositeltavampi kuin leikkaus reunan laadun ja galvanoidun pinnoitteen eheyden säilyttämiseksi.

Hitsauksen aikana:Noudata määritettyjä hitsausväliä pistehitsauksissa ja leikkausnastoissa. Tiheämpiä etäisyyksiä voidaan käyttää väliaikaisesti muodonmuutosten estämiseksi rakentamisen aikana, mutta lopullisissa liitoksissa on noudatettava rakennesuunnittelua.

Tyypilliset projektisovellukset

1.Komposiittilattiajärjestelmät monikerroksisiin ja korkeisiin teräsrakenteisiin.

2.Teollisuuslaitosten ja logistiikkavarastojen lattiarakenteet.

3.Laajat lattiaprojektit, mukaan lukien kaupalliset kompleksit ja pysäköintirakenteet.

4.Teräsrakenneprojektit, jotka vaativat nopeaa rakentamista ja vaiheittaista työnkulkua.

Usein kysytyt kysymykset

1. Miten avoimen profiilin ja suljetun profiilin terassit eroavat palonkestävyydestä?

Suljetun profiilin terassi tarjoaa yleensä paremman palonkestävyyden, koska rivat ovat täysin suljettuja ja betoni ympäröi terästä täydellisemmin. Avoprofiiliset terassit voivat vaatia ylimääräisiä palosuojatoimenpiteitä projektin paloluokituksen mukaan. Jokaisen profiilityypin palotestaus tulee tarkistaa.

2. Voidaanko avoimen profiilin terassia käyttää ilman väliaikaista tukia?

Kyllä, monet avoimen profiilin mallit on suunniteltu asennukseen ilman liitäntää määritetyissä jännevälissä. Esimerkiksi YX60-263-790, jossa on 1,2 mm Q345-teräs, voi ulottua jopa 2,65 metriin ilman tukija kolmivälistä jatkuvaa 120 mm:n laatta varten. Katso aina valmistajan jännevälitaulukot ja projektin rakennelaskelmat.

3. What is the difference between galvanized and Al-Zn coated decking?

Molemmat pinnoitteet suojaavat korroosiolta, mutta Al-Zn-pinnoite tarjoaa tyypillisesti paremman kestävyyden korkeissa lämpötiloissa ja tietyissä syövyttävissä ympäristöissä. Valinta riippuu projektin ympäristöstä ja käyttöikävaatimuksista. Al-Zn-pinnoite on usein määritelty rannikko- tai teollisuuskäyttöön.

4. Kuinka sähkölinjat asennetaan avoimen profiilin terassilla?

Avoimet rivat tarjoavat tilaa putkille ja johtimille betonin kovettumisen jälkeen. Tämä poistaa tarpeen leikata kanavia laatassa. Käyttökohde on kuitenkin suunniteltava ennen betonin kaatamista, jotta vältetään häiriöt raudoitustankoihin.

5. Mitä standardeja sovelletaan avoimeen ripapohjaiseen lattiapäällysteeseen?

Ensisijainen standardi on GB/T 12755-2008 profiloiduille teräslevyille. Rakennesuunnittelu noudattaa tyypillisesti GB 55004-2021:tä ja kansallista atlasstandardia 05SG522. Materiaalitodistukset ja kuormitustestiraportit voidaan toimittaa pyynnöstä.
