Kantava lattiapäällyste

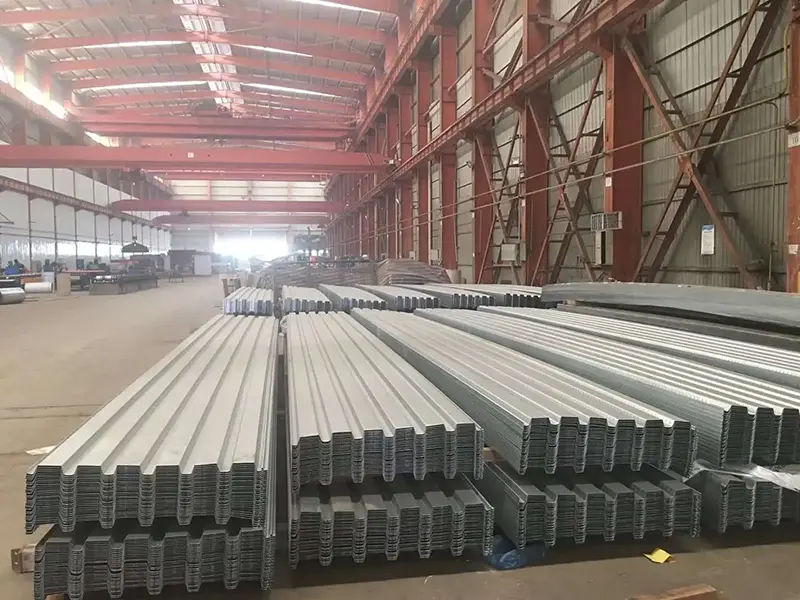

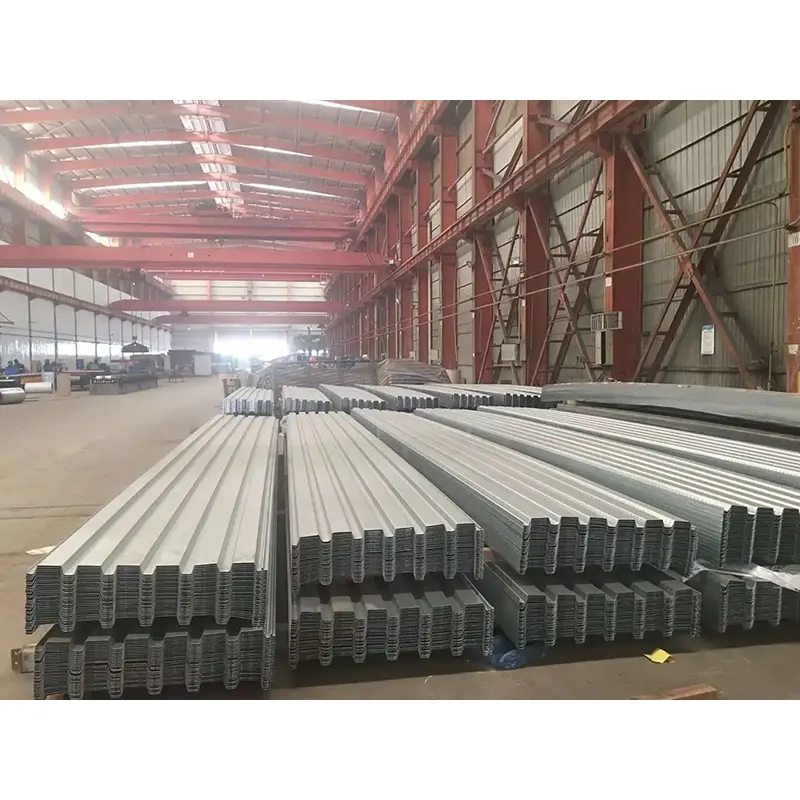

Kantava lattialaudoitus, joka tunnetaan myös nimellä teräslattia tai profiloitu teräskansi, on kylmävalssattu rakennuskomponentti, joka on valmistettu galvanoidusta teräslevystä. Sen aallotettu poikkileikkaus on V-, U- tai puolisuunnikkaan muotoinen profiilista riippuen.SENBO Rakennusmateriaalittoimittaa nämä paneelit osana teräsrakennetuotevalikoimaansa, joka tarjoaa sekä avoimen että suljetun profiilin vaihtoehtoja komposiittilattiajärjestelmiin.

Rakentamisen aikana paneelit toimivat pysyvänä muottina. Betonin kovettumisen jälkeen ne toimivat vetolujitteena laatan pohjassa. Tämä kaksoistoiminto tekee järjestelmästä sekä rakenteellisesti tehokkaan että taloudellisen.

Profiilityypit ja materiaalivaihtoehdot

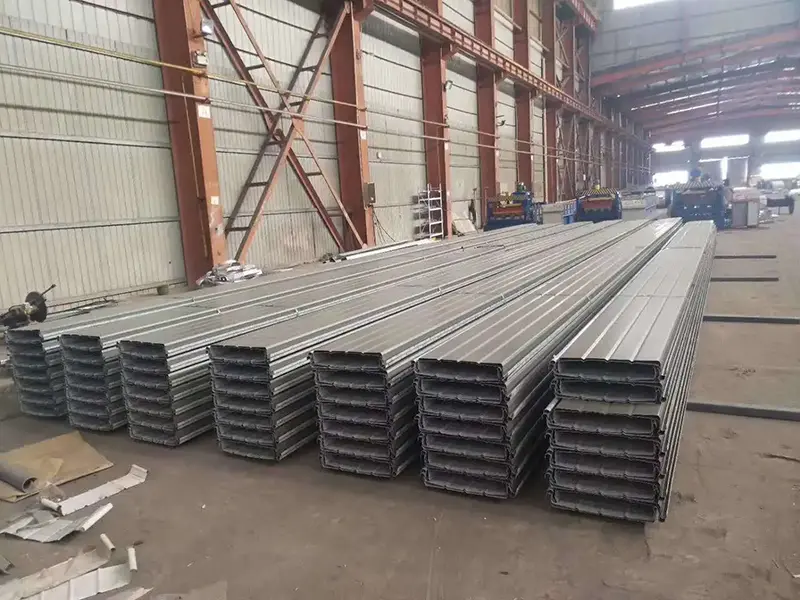

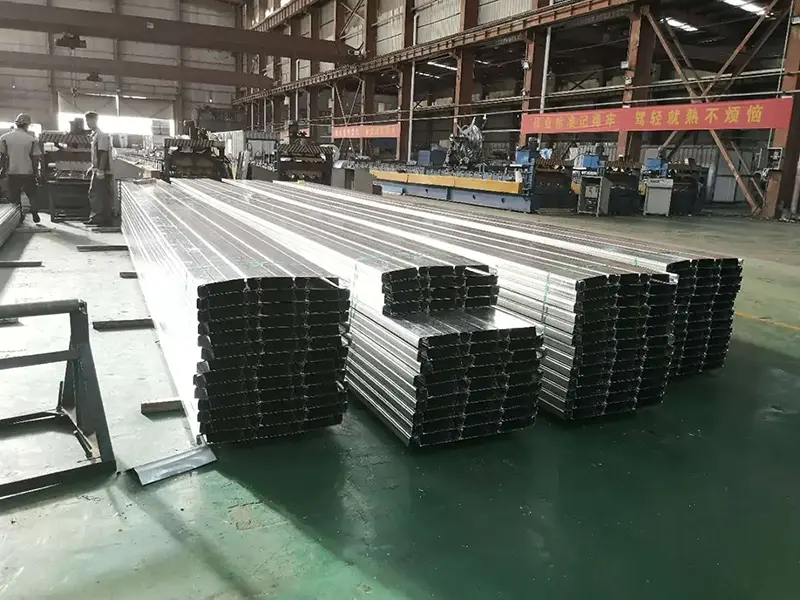

Avoprofiiliset terassit, kuten YX76-305-915 ja YX75-300-880, sisältävät avoimilla yläosilla varustettuja ripoja. Tämä rakenne helpottaa raudoitustankojen ja sähköjohtojen reitittämistä paikan päällä. Suljetun profiilin mallit, mukaan lukien YX60-263-790 ja YXB65-185-555, noudattavat päinvastaista lähestymistapaa: rivat ovat täysin suljettuja, mikä tuottaa tasaisen alapuolen ja paremman palonkestävyyden.

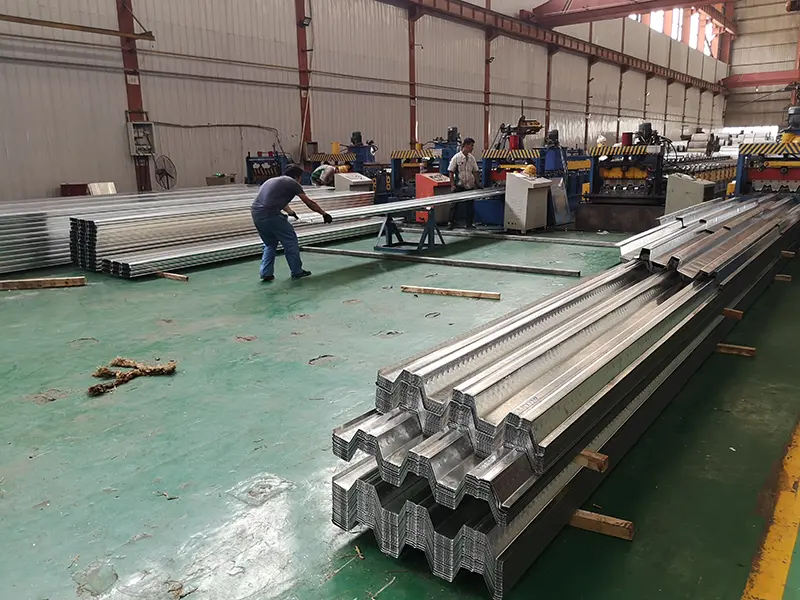

Perusmateriaaleina käytetään kuumasinkittyjä teräskeloja, kuten DX51D+Z, Q235 ja Q345. Sinkkipinnoitteen painoa voidaan säätää välillä 40 - 600 g/m² vastaamaan erityisiä korroosionestotarpeita. 21-vaiheinen rullamuovausprosessi muotoilee paneelit, joiden pituudet räätälöidään projektikohtaisesti. Asennusryhmät voivat tyypillisesti kattaa 2 000–3 000 m² päivässä.

Integroidun rakennejärjestelmän muodostamiseksi paneelit hitsataan teräspalkkeihin kannen läpi leikkausnastoilla, kun taas viereiset paneelit lukitaan yhteen erikoistyökaluilla.

Kentällä vahvistettu suorituskyky

1. Mekaaniset ominaisuudet: Mitattu kantokyky

Otetaan esimerkkinä YX75-300-880 avoimen profiilin kansi. Rivan korkeudella 75 mm, rivan etäisyydellä 300 mm ja tehollisella leveydellä 880 mm, 1,0 mm paksu versio tarjoaa 135 cm⁴/m hitausmomentin. Rakennusvaiheen kantavuus on 3,2 kN/m² ja komposiittilaatan murtokyky on 8,5 kN/m². Kun paksuus kasvaa 1,2 mm:iin, hitausmomentti nousee arvoon 190 cm⁴/m, mikä nostaa enimmäiskapasiteetin 12,0 kN/m²:iin.

Malli YX51-342-1025 kertoo samanlaisen tarinan. Sen materiaalin käyttöaste on 82 %, ja 1,0 mm:n paneeli tarjoaa 63,50 cm⁴/m hitausmomentin leikkausmoduulin ollessa 20,13 cm³/m.

2. Materiaalin lujuus ja väsymiskyky

Myötölujuutta voidaan säätää laajalla alueella 235 MPa - 550 MPa, ja lopullinen vetolujuus on 340 - 700 MPa. Dynaamisessa kuormituksessa väsymisikä saavuttaa 2 miljoonaa sykliä EU EN1993-1-3:n mukaisesti. Suolasumutestauksessa galvanoidut paneelit kestävät jopa 2000 tuntia ilman punaista ruostetta, mikä tarkoittaa yli 25 vuoden käyttöikää rannikkoympäristöissä.

3. Rivan korkeuden ja poikkileikkauksen optimointi

51 mm:n rivan korkeusosa on läpikäynyt nestedynamiikan simulaation sen muodon optimoimiseksi. 120 mm:n betonilaatalla se saavuttaa pystysuoran 3,5 kN/m²:n kantokyvyn ja tarjoaa 42 % paremman taivutusjäykkyyden kuin vastaava 35 mm:n riparakenne. Elementtianalyysi vahvistaa edelleen kuormansiirron tasaisuuskertoimen 0,92 233 mm:n ripajako-osalle, mikä auttaa välttämään 25 %:n jännityskeskittymän, jota usein havaitaan tavanomaisissa kansissa.

4. Seisminen ja palonkestävyys: Testattu

Seismistä suorituskykyä ei myöskään jätetä huomiotta. Valitut mallit täyttävät Intensity 8 -vyöhykkeiden suunnitteluvaatimukset. Myös palotestausta on suoritettu: umpiprofiiliset tuotteet täyttävät paloluokitusvaatimukset ilman, että ne tarvitsevat ruiskutetusta palosuojausta.

Teknisten tietojen yleiskatsaus

Alla olevassa taulukossa on yhteenveto standardituotannon parametreista. Räätälöinti on saatavilla erityisiä projektivaatimuksia varten.

Tärkeimmät mallin tekniset tiedot

Tärkeimmät suorituskykyominaisuudet

1. Kaksoistoiminto.Yhdellä tuotteella on kaksi tarkoitusta: pysyvä muotti rakentamisen aikana ja vetolujitus, kun laatta on käytössä. Tämä luonnollisesti vähentää teräksen kokonaiskulutusta.

2. Rakentamisen tehokkuus.Useita kerroksia voidaan asentaa samanaikaisesti, betonivalattaessa vaiheittain. Päivittäinen 2 000–3 000 m² asennuskattavuus pitää projektit vauhdissa.

3. Todennettavissa olevat mekaaniset ominaisuudet.Myötölujuus on säädettävissä välillä 235 - 550 MPa, ja komposiittilaatan kuormituskyvyt on varmistettu testaamalla. Valittavissa on täysi valikoima mallien teknisiä tietoja.

4. Korroosionkestävyys.40 - 600 g/m²:n mukaan räätälöitävissä olevat galvanointitasot ja jopa 2 000 tunnin suolaruiskutuksen kesto takaavat paneelien käyttöiän yli 25 vuotta jopa rannikkoalueilla.

5. Profiilin joustavuus.Avoin ripaprofiilit yksinkertaistavat raudoituksen sijoittamista ja reititystä, kun taas suljetut ripaprofiilit tarjoavat tasaisen alapuolen ja paremman palonkestävyyden. Oikea valinta riippuu projektin prioriteeteista.

Suunnittelun ja asennuksen huomioitavaa

Avoprofiiliset terassit:Tämä tyyppi toimii hyvin, kun tarvitaan paikan päällä olevaa vahvistusta tai uurrereittiä ripojen sisällä. Muista, että ylimääräisiä palosuojatoimenpiteitä voidaan tarvita projektin paloluokituksen mukaan.

Suljetun profiilin terassille:Jos kattokiinnitykseen halutaan tasainen alapuoli tai jos tavoitteena on välttää ruiskutetusta palosuojauksesta, umpiprofiiliset mallit sopivat paremmin.

Rannikolla tai syövyttävissä ympäristöissä:Raskaampi sinkkipinnoite, jopa 600 g/m², on määriteltävä. Suolasumutestiraportit ovat saatavilla pyynnöstä suorituskyvyn tarkistamiseksi.

Asennuksen aikana:Leikkausnastat on hitsattava kannen läpi teräspalkkiin määritellyn kuvion ja reunaetäisyyden mukaisesti. Viereiset paneelit on lukittava tiukasti yhteen kiinnitystyökaluilla, ja väliaikaiset tuet tulee tarkistaa betonin kaatamisen aikana taipuman hallitsemiseksi.

Tyypilliset sovellukset

1.Korkeat ja superkorkeat teräsrakenteet tarvitsevat luotettavat lattia- ja kattojärjestelmät, ja kantavat terassit sopivat tähän rooliin.

2.Suuret julkiset rakennukset, kuten stadionit ja lentokenttien terminaalit, hyötyvät järjestelmän rakenteellisesta tehokkuudesta.

3.Logistiikkavarastot ja teollisuuslaitokset käyttävät usein näitä paneeleja käyttötasoina ja lattioina.

4.Mikä tahansa teräsrakenneprojekti, jossa on tiukat aikataulut ja vaiheittainen työnkulku, voi hyödyntää tämän järjestelmän tarjoamaa nopeaa asennusta.

Usein kysytyt kysymykset

1. Mitä eroa on avoimen profiilin ja suljetun profiilin kantavalla terassilla?

Avoprofiilinen terassi jättää ripojen yläosat paljaaksi, mikä yksinkertaistaa raudoitusten sijoittelua ja apuvälineiden asennusta. Suljetun profiilin terassi sulkee rivat kokonaan, mikä johtaa tasaiseen alapintaan ja tyypillisesti parempaan palonkestävyyteen ilman ruiskupinnoitetta. Valinta riippuu rakenteellisista, palo- ja arkkitehtonisista tarpeista.

2. Miten sinkkipinnoitteen paino valitaan?

Se riippuu ensisijaisesti ympäristön altistumisesta. Sisäsovelluksissa käytetään tyypillisesti 120–275 g/m²:n vakiopinnoitetta. Rannikkoympäristöt tai erittäin syövyttävät ympäristöt vaativat raskaampia pinnoitteita, jopa 600 g/m². Voimme auttaa määrittämään sopivat tekniset tiedot, kun projektin ehdot ovat tiedossa.

3. Mikä rivan korkeus minun tulisi valita tietylle jännevälille ja kuormitukselle?

Korkeammat rivat, kuten 75 mm, lisäävät jäykkyyttä ja kantavuutta, mikä mahdollistaa pidemmät jännevälit tai raskaammat kuormat. Alemmat, noin 51 mm, rivat sopivat hyvin lyhyemmille jänneväleille ja kevyemmille kuormille. Optimaalisen profiilin ja paksuuden varmistamiseksi tulee aina tehdä rakennelaskelma.

4. Voidaanko paneelit asentaa ilman väliaikaista tukia?

Se riippuu paneelin profiilista, paksuudesta, jännevälistä ja rakennuskuormista. Jotkut kokoonpanot on suunniteltu tukeutumattomaan asennukseen tiettyyn jänneväliin asti. Valmistajan jännevälitaulukot tulee tarkistaa ja rakennesuunnittelijan on tarkistettava rakennusjärjestys.

5. Mitä standardeja sovelletaan kantaviin lattioihin?

Ensisijaiset viitteet ovat GB 55004-2021 (komposiittirakenteiden pakollinen koodi) ja kansallinen standardiatlas 05SG522. Väsymisen ja kylmämuovatun suunnittelun osalta viitataan usein standardiin EN1993-1-3. Materiaalitodistukset ja testiraportit voidaan toimittaa pyynnöstä.
