Suljetun profiilin terästerassi

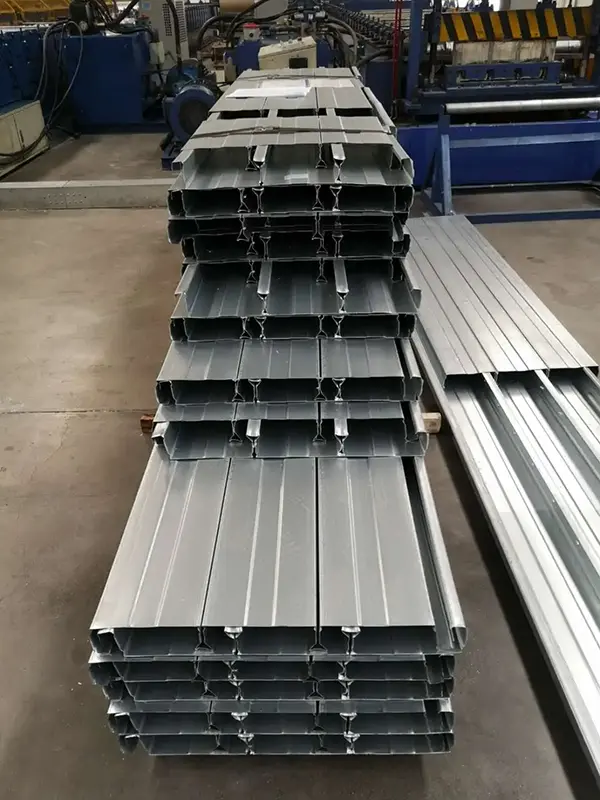

Suljetun profiilin terästerassi (tunnetaan myös nimellä suljettu profiiliteräslevy) on aallotettu rakennuslevy, joka on muodostettu huoneenlämpötilassa kuumasinkitystä teräskeloista jatkuvalla monirullaisella kylmävalssauslinjalla. Sen tärkein ero avoimesta profiilista on se, että rivan uran pohja on täysin tiivis, mikä luo suljetun kiilan tai puolisuunnikkaan muotoisen onton ontelon.

SENBO Rakennusmateriaalittoimittaa suljetun profiilin teräslaudat osana komposiittilattiajärjestelmävalikoimaansa. Näitä paneeleja käytetään laajalti teräsrunkoisissa rakennuksissa, joissa palonkestävyys, tasainen pohjalevy ja tehokas rakenne ovat keskeisiä vaatimuksia.

Rakenteelliset ominaisuudet

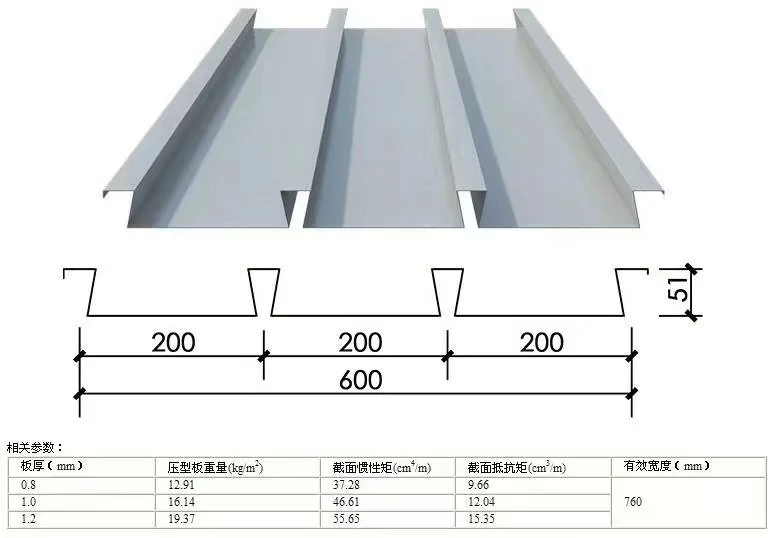

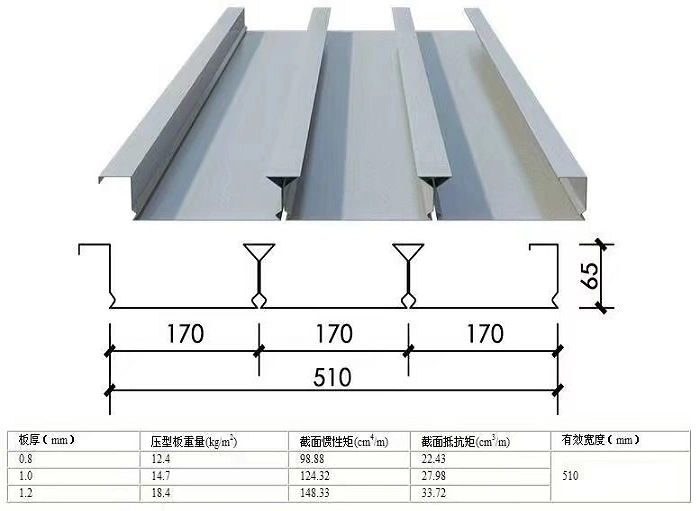

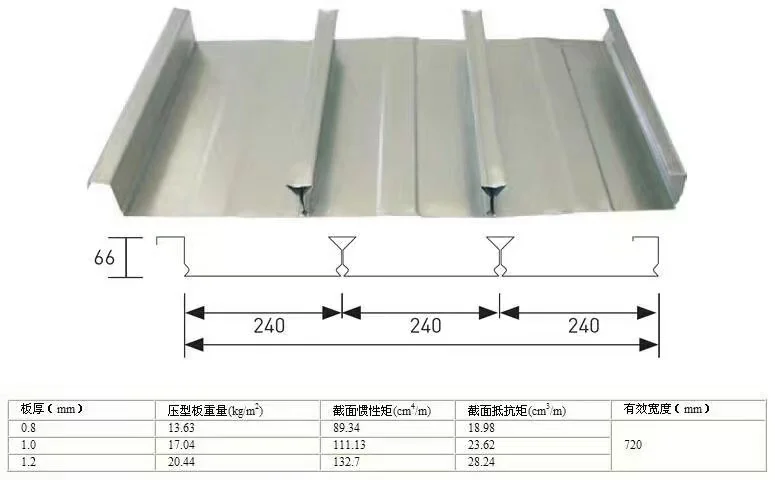

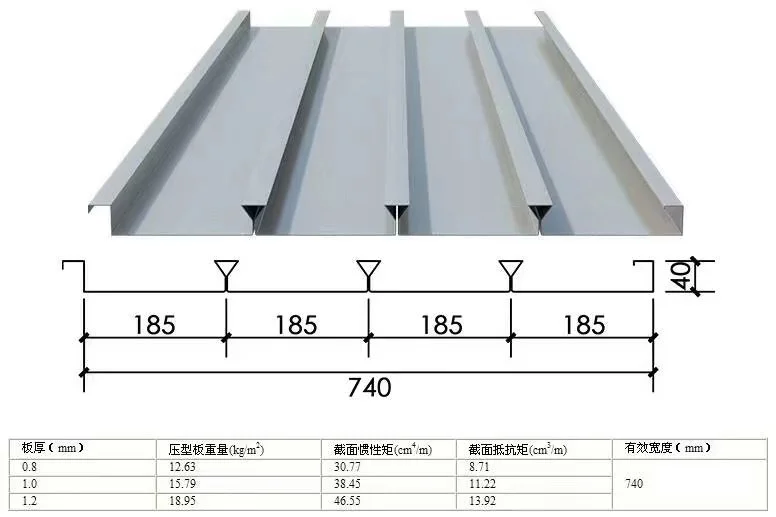

Kansi on muodostettu kiinteän levyisestä teräslevystä integroidulla, monivaiheisella kylmävalssausprosessilla. Tämä luo toisiinsa lukittuvat pystysuorat reunat molemmille puolille ja sarjan käänteisiä kolmiomaisia ​​tai puolisuunnikkaan muotoisia ripoja, joissa on suljettu pohja. Esimerkkinä malli YX65-185-555: rivan korkeus on 65 mm, aallonleveys 185 mm ja tehollinen peittoleveys 555 mm. Mallissa YXB48-200-600 rivan korkeus on 48 mm, aaltoväli on 200 mm ja tehollinen leveys 600 mm. Toisessa parannetussa mallissa on rivan korkeus 68 mm, aallonväli 196 mm ja käänteinen kolmioprofiili, jonka leveys on 36 mm ja korkeus 31 mm.

Perusmateriaali ja valmistusprosessi

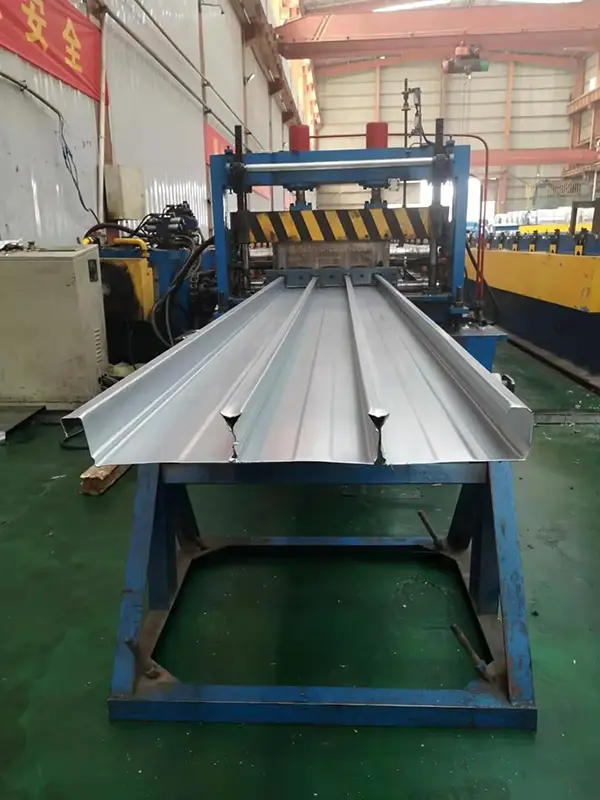

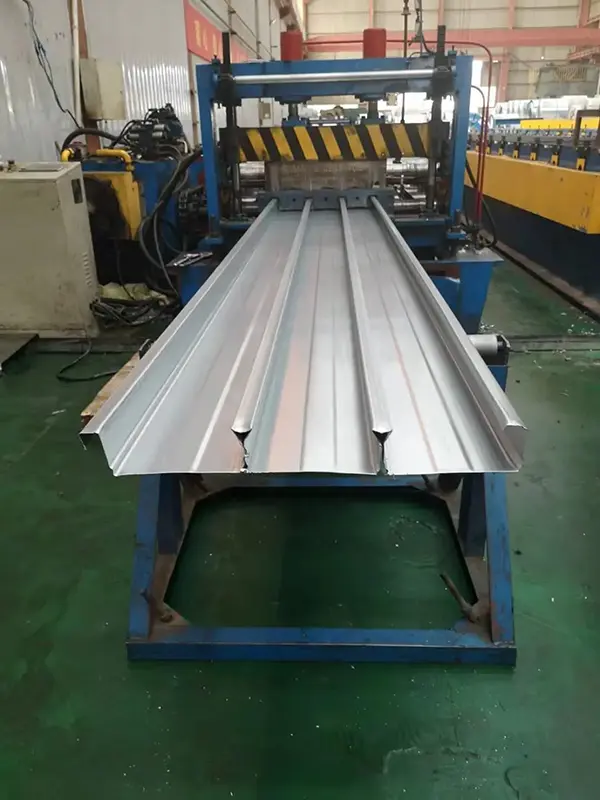

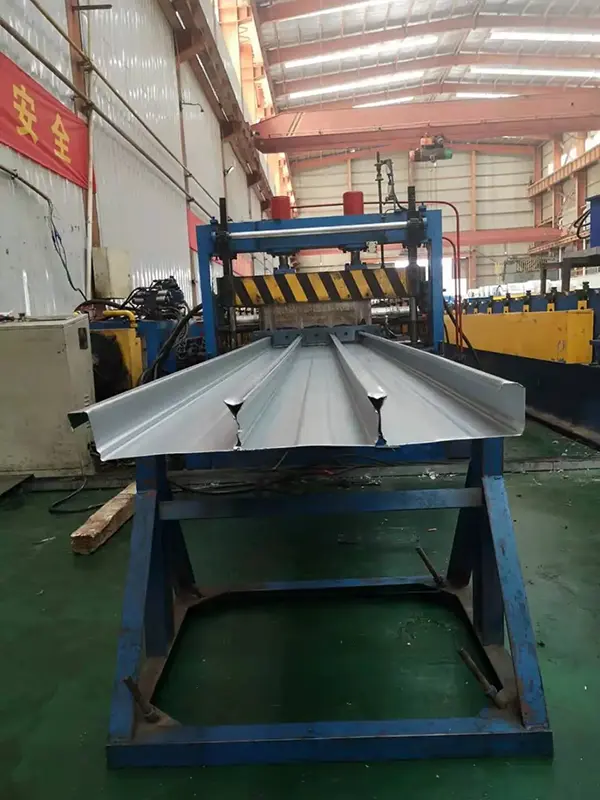

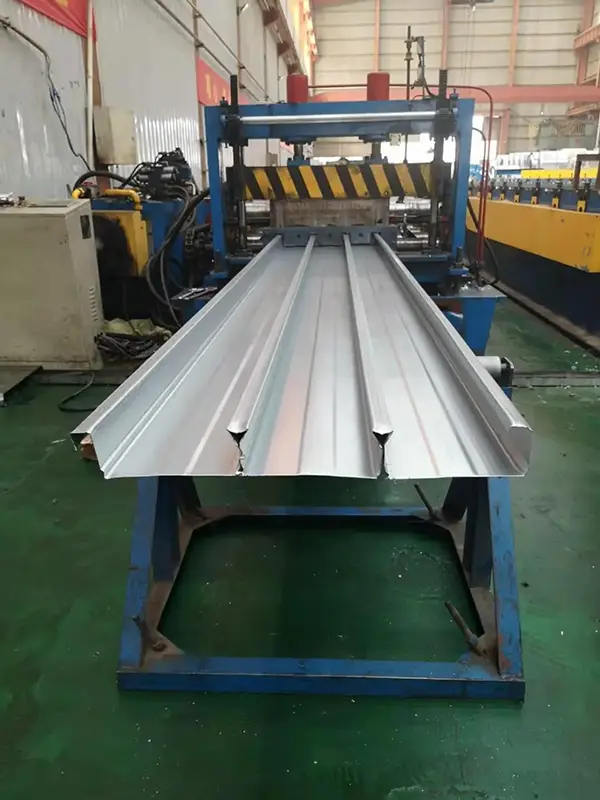

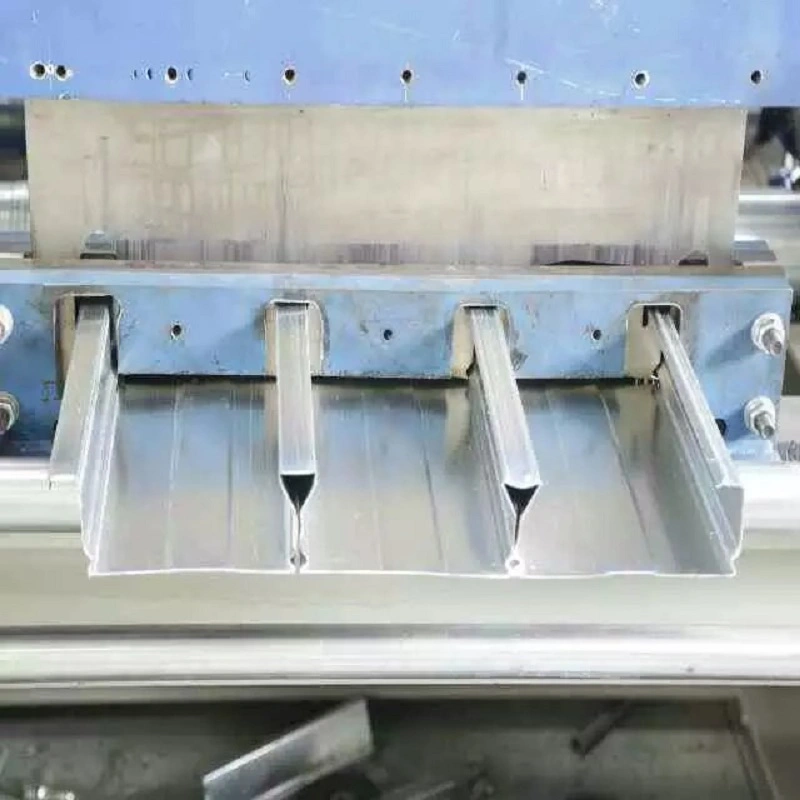

Pohjamateriaali koostuu kuumasinkityistä teräskeloista, joiden leveys on noin 1000–1250 mm. Materiaalit sisältävät laatuja, kuten Q235, Q345 tai SGC490, joiden paksuus vaihtelee 0,7–1,5 mm. Kaksipuolisen galvanoinnin paino on tyypillisesti 80–275 g/m², mutta se voidaan räätälöidä jopa 600 g/m² erityistarpeita varten. Suljettu ripaprofiili muodostetaan käyttämällä erityistä kylmätaivutus- ja käänteismuodonmuutosprosessia; tämä hyödyntää teräslevyn elastoplastista muodonmuutosta ja takaisinjousiominaisuuksia sulkemaan automaattisesti pohjaaukon. Koska kantaviin kohteisiin ei tarvitse tehdä reikiä, paneelin korroosionkestävyys ja yleinen jäykkyys säilyvät. Tuote on kansallisen standardin GB/T 12755-2008 "Profiloidut teräslevyt rakentamiseen" mukainen.

Todellisen suorituskyvyn tarkistus

1. Komposiitin toiminta ja kantavuus – paneelin rivat kokonaan betonissa

Suljetun tyyppisen lattialaudan ydinetu avoimeen tyyppiin verrattuna on sen suljetussa riparakenteessa. Betonin kaatamisen jälkeen paneelirivat suljetaan kokonaan betoniin, mikä luo samanlaisen sidosvaikutuksen kuin betoniteräksillä paikallaan valetuissa laatoissa. Tämä mahdollistaa teräs- ja betonimateriaalien vahvuuksien täysimääräisen hyödyntämisen, jolloin saavutetaan todellinen komposiittivaikutus. Suljetun ripateräsosan painopiste sijaitsee noin 16 mm paneelin pohjasta. Kun analysoidaan komposiittilaatan rakenteellista kantokykyä muoviteorian avulla, sisäinen vipuvarsi betonin puristusvoiman keskuksen ja teräksen vetovoiman keskipisteen välillä on suurempi ja materiaalin lujuus hyödynnetään paremmin; näin ollen suljetuilla ripakomposiittilaatoilla on suurempi rakenteellinen kantavuus tai korkeampi turvallisuustekijä.

2. Palonkestävyys – palonkestävää pinnoitetta ei vaadita

Palonkestävyystesteillä on varmistettu, että suljetuilla ripaprofiileilla teräs-betoni-komposiittilaatoilla on erinomainen lämmön absorptio ja palonkestävyys normaaleissa lämpötilan nousuolosuhteissa ja ne täyttävät luokan I rakennuslattialaattojen paloluokitusvaatimukset (1,5 tuntia). Koska suljettu riparakenne sulkee teräslevyn kokonaan betoniin, mikä estää suoran lämmön altistumisen teräkselle, nämä laatat täyttävät yleensä korkeiden rakennusten paloturvallisuusstandardit ilman, että tarvitaan ylimääräisiä palonkestäviä ruiskupinnoitteita. Tämä ominaisuus säästää materiaalikustannuksia ja välttää ympäristön saastumisen rakentamisen aikana.

3. Tasainen alapuoli ja helppo viimeistely – korkean puhtaan korkeuden käyttö

Suljetun ripalaatan alapuoli on tasainen tiukasti kiinnitetyillä uumilla, mikä mahdollistaa joustavan kattoviimeistelyn arkkitehtonisten tarpeiden mukaan: pinta voidaan ruiskumaalata uurtetuksi kattoon, pintamaalaa ja maalata vesiohenteisilla pinnoitteilla tasaisen tasaisen katon saavuttamiseksi tai peittää suoraan seinäkankaalla tai tapetilla. Laatan ainutlaatuinen urapohjainen ripustusjärjestelmä helpottaa alakattojen asennusta. Lisäksi komposiittilaattarakenne mahdollistaa laatan paksuuden pienentämisen, mikä lisää rakennuksen vapaata kattokorkeutta.

4. Tehokas rakentaminen – Säästöjä raudoitusteräksessä

Rakentamisen aikana yhden pohjavetoraudoitustangon sijoittaminen kuhunkin ripakouruun täyttää rakenteelliset kantavuusvaatimukset, mikä vähentää teräksen käyttöä perinteisiin menetelmiin verrattuna. Kun ylemmän tason kuormitukset ovat kohtalaisia, suljettu ripalaatta voi korvata kokonaan alemman raudoituskerroksen; tämä vähentää paikan päällä tapahtuvaa teräksen valmistusta ja työvoiman intensiteettiä ja nopeuttaa rakentamisen nopeutta. Suljetun riparakenteen ansiosta betoni voidaan kaataa ilman päätylevyjä. Asennuksessa paneelit asetetaan numeroidun suunnitteluasetelman mukaan ja hitsataan teräspalkkiin, minkä jälkeen voidaan välittömästi jatkaa rakennusvaiheita.

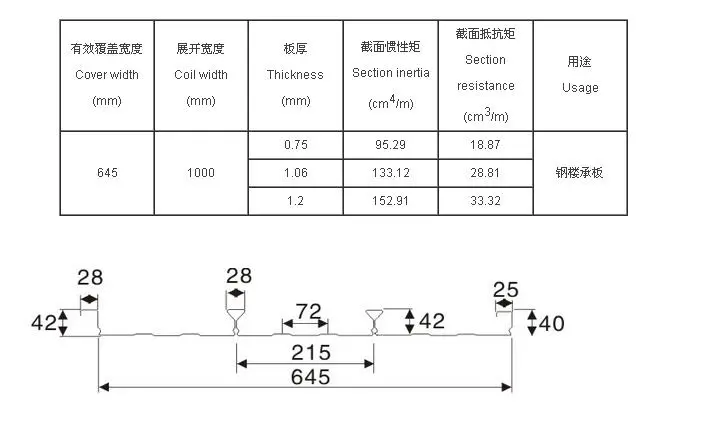

Tärkeimmät tekniset tiedot

Tärkeimmät edut

Todellinen yhdistelmätoiminto:Suljettu riparakenne sulkee rivat kokonaan betoniin – toimien kuin raudoitustanko paikallaan valetussa laatassa – mahdollistaen teräs-betoni synergia ja tuloksena on suurempi kantokyky ja turvallisuustekijät.

Erinomainen palonkestävyys:Täyttää luokan I rakennuksen lattialaatan palonkestävyysvaatimuksen (1,5 h) ilman ruiskutettavia palosuojapinnoitteita, mikä tarjoaa kustannussäästöjä ja ympäristöhyötyjä.

Tasainen alapuoli ja joustava viimeistely:Tasainen, esteettisesti miellyttävä alapuoli mahdollistaa suoran ruiskutuksen, pinnoituksen tai alakattoasennuksen, mikä täyttää erilaiset arkkitehtoniset esteettiset tarpeet. se myös vähentää laatan paksuutta ja lisää siten vapaata kattokorkeutta.

Harjaterässäästöt ja tehokas rakentaminen:Vetovahvistus voidaan konfiguroida ripavälin perusteella korvaamaan pohjakerroksen raudoitustanko, mikä vähentää raudoituksen valmistusta paikan päällä ja nopeuttaa rakentamisen edistymistä.

Korroosionkestävyys ja rakenteen eheys:Suljettu muovausprosessi eliminoi reikien tekemisen kantoalueilla, säilyttää sinkityn kerroksen eheyden ja tarjoaa erinomaisen korroosionkestävyyden verrattuna avoimiin ripakansiin.

Sovellukset

Komposiittilattiajärjestelmät korkeisiin ja erittäin korkeisiin teräsrakenteisiin.

Suuret julkiset rakennukset, kuten stadionit, lentokentän terminaalit, rautatieasemat, konserttisalit ja suuret teatterit.

Teolliset ja kaupalliset tilat, mukaan lukien voimalaitokset, voimalaitteiden tuotantolaitokset, suuret supermarketit ja logistiikkakeskukset.

Teräsrakenneprojektit, joissa on tiukat vaatimukset palonkestävyyden ja laatan alapuolen esteettisen viimeistelyn suhteen.

Miksi valita suljetun profiilin lattiaterassi?

Oletko valitsemassa lattiaratkaisua kerrostaloon tai suurijänteiseen teräsrakenneprojektiin? Suljetun profiilin lattiaterassissa on suljettu riparakenne, joka saavuttaa todellisen yhdistelmävaikutuksen teräksen ja betonin välillä. Palonkestävyystestit ovat osoittaneet, että se voi saavuttaa 1,5 tunnin paloluokituksen ilman palonkestäviä pinnoitteita. Lisäksi tasainen alapuoli helpottaa viimeistelyä, laatan paksuus pienenee ja raudoitusteräksen kulutus minimoituu. Pääprofiilit, kuten YX65-185-555 ja YXB48-200-600, on osoittautunut tehokkaiksi lukuisissa korkeissa rakennuksissa, stadioneilla ja lentokentillä, ja ne tarjoavat korkean kantavuuden, luotettavan palonkestävyyden ja tehokkaan rakenteen. Ne tarjoavat aikaa testatun lattiaratkaisun teräsrakenneprojekteihisi.

Usein kysytyt kysymykset

1. Miten suljetun profiilin terassilla saavutetaan komposiittitoiminta ilman mekaanisia kohokuvioita?

Suljetut rivat itse toimivat mekaanisina avaimina. Kun betoni täyttää suljetun ontelon ja kovettuu, teräs ja betoni lukkiutuvat toisiinsa luonnollisesti samalla tavalla kuin epämuodostuneet raudoitustangot sitoutuvat betoniin. Tämä geometrinen lukitus riittää yhdistelmätoimintoihin useimmissa malleissa.

2. Voidaanko alapuoli jättää paljaaksi ilman lisäviimeistelyä?

Kyllä. Tasainen alapuoli jää usein paljaaksi maalauksen jälkeen. Ruiskumaalaus luo kuvioituneen uritetun kattovaikutelman, kun taas kuorittu pinnoite tuottaa sileän pinnan. Valinta riippuu arkkitehtonisesta tarkoituksesta ja halutusta viimeistelystä.

3. Mikä on suljetun profiilin kansien suurin jänneväli?

Tukematon jänneväli riippuu profiilista, paksuudesta, teräslaadusta ja betonilaatan paksuudesta. Toisin kuin avoimen profiilin terassilla, suljetun profiilin terassilla on usein erilaiset jännevälit sen suljetun geometrian vuoksi. Katso aina valmistajan jännevälitaulukot ja varmista rakennesuunnittelijalta.

4. Tarvitaanko aina lisävahvistusta?

Ei aina. Kohtalaisen kuormituksen tapauksessa umpinainen ripakansi voi tarjota riittävän vetokyvyn, mikä eliminoi pohjaraudoitustankojen tarpeen. Raskaille kuormille tai pitemmille jännevälille voidaan määrittää pieni tanko jokaiseen ripakaukaloon. Rakennesuunnittelu määrittää tarkan vaatimuksen.

5. Miten galvanoitu pinnoite vaikuttaa komposiittisidokseen?

Galvanoitu pinnoite ei heikennä merkittävästi teräksen ja betonin välistä sidosta. Ensisijainen sidosmekanismi on mekaaninen lukitus suljetuista rivoista. Pinnoite myös suojaa terästä korroosiolta käyttöiän aikana, koska betonivaippaus muodostaa alkalisen ympäristön.
